Номер по Госреестру СИ: 91847-24
91847-24 Генераторы высокочастотных сигналов
(Г-7 НОВО ГСП-10М)
Назначение средства измерений:
Генераторы высокочастотных сигналов Г-7 НОВО ГСП-10М (далее - генераторы) предназначены для формирования высокочастотных гармонических сигналов с нормированными значениями частоты и уровня мощности в диапазоне частот от 0,1 Гц до 13 ГГц.
Внешний вид.
Генераторы высокочастотных сигналов
Рисунок № 1
Внешний вид.
Генераторы высокочастотных сигналов
Рисунок № 2
Внешний вид.
Генераторы высокочастотных сигналов
Рисунок № 3
Внешний вид.
Генераторы высокочастотных сигналов
Рисунок № 4
Общие сведения
Дата публикации - 15.04.2024
Срок свидетельства - 12.04.2029
Номер записи - 193721
ID в реестре СИ - 1415770
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Генератор высокочастотных сигналов Г-7 НОВО ГСП-10М, Г-7 НОВО ГСП-10М, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "НОВО" (ООО "НОВО")
Страна - РОССИЯ
Населенный пункт - Московская область, г. Мытищи
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 46
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№968 от 2024.04.12 ПРИКАЗ_Об утверждении типов средств измерений (11)
Наличие аналогов СИ: Генераторы высокочастотных сигналов (Г-7 НОВО ГСП-10М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НОВО" (ООО "НОВО")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84219-21 23.12.2026 |
Генераторы высокочастотных сигналов, "Г-7 НОВО ГСП-10" Общество с ограниченной ответственностью "НОВО" (ООО "НОВО") (РОССИЯ Московская область, г. Мытищи) |
ОТ МП |
1 год |
|
84928-22 21.03.2027 |
Анализаторы спектра, СК-4 НОВО АС-12 Общество с ограниченной ответственностью "НОВО" (ООО "НОВО") (РОССИЯ Московская область, г. Мытищи) |
ОТ МП |
1 год |
|
91847-24 12.04.2029 |
Генераторы высокочастотных сигналов, Г-7 НОВО ГСП-10М Общество с ограниченной ответственностью "НОВО" (ООО "НОВО") (РОССИЯ Московская область, г. Мытищи) |
ОТ МП |
1 год |
|
94640-25 14.02.2030 |
Анализаторы спектра, СК4 НОВО АСП-100 Общество с ограниченной ответственностью "НОВО" (ООО "НОВО") (РОССИЯ Московская область, г. Мытищи) |
ОТ МП |
1 год |
|
95630-25 09.06.2030 |
Генератор сигналов, Г7 НОВО ГСП-20 Общество с ограниченной ответственностью "НОВО" (ООО "НОВО") (РОССИЯ Московская область, г. Мытищи) |
ОТ МП |
1 год |
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Генераторы высокочастотных сигналов (Г-7 НОВО ГСП-10М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 40 | 21 | 40 | 0 | 0 | 40 | 40 | 0 | ||
| ФГУП "НПП "ГАММА" (RA.RU.313623) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| Филиал ПАО "ОАК" - КнААЗ им. Ю.А. Гагарина (RA.RU.310524) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Генераторы высокочастотных сигналов (Г-7 НОВО ГСП-10М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Генераторы работают под управлением внешнего ПК, на котором установлено программное обеспечение ГСП-10 (далее - ПО), которое управляет аппаратной частью, обрабатывает измерительную информацию, обрабатывает поступающие команды и выдает результат их исполнения, обеспечивает отображение результатов измерений. ПО размещается на оптическом/электронном носителе, входящем в комплект поставки генераторов.
ПО реализовано без выделения метрологически значимой части.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ГСП-10 |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.02.07 |
Знак утверждения типа
Знак утверждения типананосится на верхнюю панель генераторов методом наклейки (рисунок 3) и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 2 «Использование по назначению» документа НДАЕ.434811.004РЭ «Генератор высокочастотных сигналов «Г-7 НОВО ГСП-10М». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 0,03 до 37,5 ГГц»;
«Генераторы высокочастотных сигналов Г-7 НОВО ГСП-10М. Технические условия», НДАЕ.434811.004ТУ.
ПравообладательОбщество с ограниченной ответственностью «НОВО» (ООО «НОВО») ИНН5029196725
Юридический адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, помещ. 319
Телефон: +7 (498) 504-68-40
E-mail: novo@novocom.ru
Изготовитель
Общество с ограниченной ответственностью «НОВО» (ООО «НОВО») ИНН5029196725Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, помещ. 319 Телефон: +7 (498) 504-68-40
E-mail: novo@novocom.ru
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312 Телефон/факс: +7 (495) 926-71-85
E-mail: post@actimaster.ru
Правообладатель
Общество с ограниченной ответственностью «НОВО» (ООО «НОВО») ИНН5029196725Юридический адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, помещ. 319
Телефон: +7 (498) 504-68-40
E-mail: novo@novocom.ru
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным, стабильным по частоте, внутренним или внешним задающим генератором.
Конструктивно генераторы выполнены в виде моноблока настольного исполнения с питанием от сети переменного тока. Питание подается через блок питания постоянного тока напряжением 12 В. На корпусе генераторов расположены:
-
- на левой боковой панели SMA-разъемы основных выходов генераторов - выхода высокочастотного сигнала в диапазоне от 58 МГц до 13 ГГц и выхода сигнала в диапазоне от 0,1 Гц до 58 МГц, розетка интерфейса micro-USB, разъем для подключения блока питания;
-
- на правой боковой панели SMA-разъемы входа и выхода опорной частоты 10 МГц и разъем АМ для входа модулирующей частоты.
Управление генератором обеспечивается с помощью устройства управления и отображения, в качестве которого используется персональный компьютер (далее: ПК). На экран ПК выводится информация о текущих режимах работы генератора, содержащая сведения об установке параметров сигнала. Генераторы обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов.
Общий вид верхней и задней панелей генераторов представлен на рисунках 1, 2 и 3. Фрагмент верхней панели с указанием обозначения генераторов и его заводского (серийного) номера на самоклеящейся этикетке показан на рисунке 4.
Обозначение модификации генераторов наносится методом шелкографии на верхние панели генераторов, индивидуальный заводской (серийный) номер в цифробуквенном формате из восьми знаков размещается на самоклеящейся этикетке на верхней панели - на рисунках 1 и 3.
Места для нанесения знака утверждения типа и знака поверки указаны на рисунке 3.

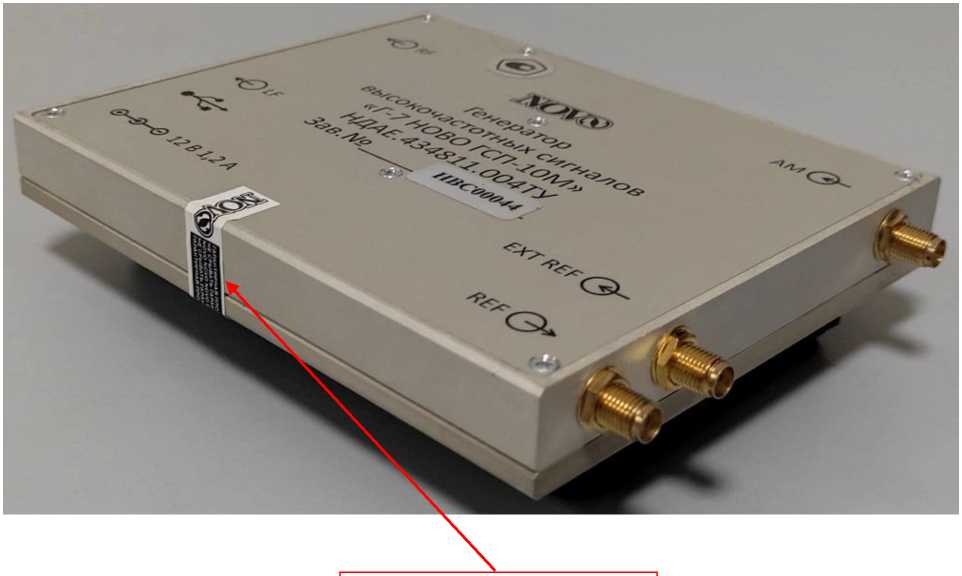

Схема пломбирования приведена на рисунке 1.
Место пломбирования
(стикер-наклейка)
Рисунок 1 - Общий вид генераторов

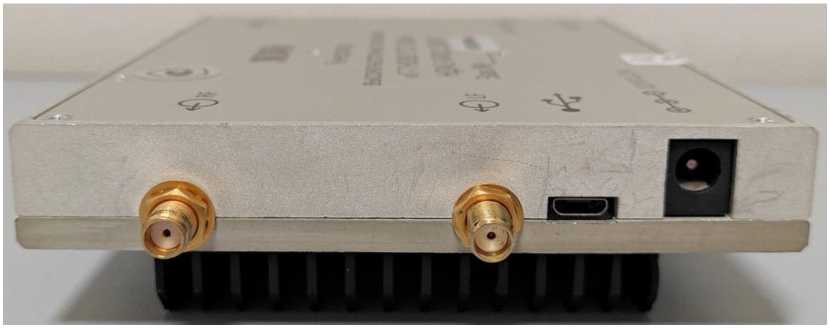

Рисунок 2 - Общий вид генераторов, левая боковая панель
Место нанесения знака утверждения типа
Место нанесения знака поверки
Рисунок 3 - Общий вид генераторов, верхняя панель
Генератор высокочастотных сигналов «Г-7 НОВО ГСП-ЮМ» НДАЕ.434811.004ТУ Зав.№_____ ПВС00044
Модификация
Заводской номер
Рисунок 4 - Фрагмент верхней панели генераторов с этикеткой
представлена в таблице 4.
Таблица 4 -
|
Наименование |
Обозначение |
Количество, шт./экз |
|
Блок генератора |
НДАЕ.468871.006 |
1 |
|
Блок питания |
- |
по заказу |
|
Кабель USB A(m) - micro USB B(m) |
- |
1 |
|
ПО на оптическом или электронном носителе |
RU.HH,AE.00013-02 |
1 |
|
Паспорт |
НДАЕ.434811.004ПС |
1 |
|
Руководство по эксплуатации |
НДАЕ.434811.004РЭ |
1 |
|
Транспортная упаковка |
НДАЕ.323378.022-02 |
1 |
Метрологические и основные технические характеристики генераторов представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики 1)
|
Наименование характеристики |
Значение |
|
Диапазон частот выходного сигнала |
от 0,1 Гц до 13 ГГц |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
±2 •IO-5 |
|
Диапазон установки уровня мощности выходного сигнала в диапазоне частот от 0,1 Гц до 10 ГГц с выключенным дополнительным усилителем, дБм |
от -10 до +15 |
|
Уровень мощности выходного сигнала в диапазоне частот от 100 Гц до 20 кГц с включенным дополнительным усилителем, дБм, не менее |
25 |
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности сигнала в диапазоне частот от 0,1 Гц до 10 ГГц, дБм |
±1,0 |
|
Спектральная плотность мощности фазовых шумов на частоте несущей 1 ГГц при отстройке от несущей на 1 кГц, дБн/Гц, не более |
-110 |
|
Примечания:
дБн/Гц - уровень мощности в дБ относительно уровня несущей, приведенный к полосе 1 Гц;
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Значение напряжения питания постоянного тока, В |
от 11,5 до 12,5 |
|
Значение потребляемого постоянного тока, А, не более |
1,2 |
|
Время установления рабочего режима, мин., не более |
60 |
|
Рабочие условия применения:
|
от +15 до +35 от 30 до 80 от 84 до 106 |
|
Масса, кг, не более |
0,5 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
110x35x156 |
