Номер по Госреестру СИ: 95606-25
95606-25 Трансформаторы тока
(ТОГФ-110 III УХЛ1*)
Назначение средства измерений:
Трансформаторы тока ТОГФ-110 III УХЛ1* (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 09.06.2025
Срок свидетельства -
Номер записи - 197405
ID в реестре СИ - 1426004
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТОГФ-110 IIIУХЛ1*, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЗЭТО-Газовые Технологии" (ООО "ЗЭТО-Газовые Технологии")
Страна - РОССИЯ
Населенный пункт - Псковская обл., г. Великие Луки
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 9
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1056 от 2025.06.02 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Трансформаторы тока (ТОГФ-110 III УХЛ1*)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЗЭТО-Газовые Технологии" (ООО "ЗЭТО-Газовые Технологии")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
75752-19 19.08.2029 |
Трансформаторы тока и напряжения комбинированные, ТГК Общество с ограниченной ответственностью "ЗЭТО-Газовые Технологии" (ООО "ЗЭТО-Газовые Технологии") (РОССИЯ Псковская обл., г. Великие Луки) |
ОТ МП |
8 лет |
|
94548-25 05.02.2030 |
Трансформаторы напряжения, ЗНОГ-150 Общество с ограниченной ответственностью "ЗЭТО-Газовые Технологии" (ООО "ЗЭТО-Газовые Технологии") (РОССИЯ Псковская обл., г. Великие Луки) |
ОТ МП |
8 лет |
|
95606-25 |
Трансформаторы тока, ТОГФ-110 III УХЛ1* Общество с ограниченной ответственностью "ЗЭТО-Газовые Технологии" (ООО "ЗЭТО-Газовые Технологии") (РОССИЯ Псковская обл., г. Великие Луки) |
ОТ МП |
4 года |
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Кто поверяет Трансформаторы тока (ТОГФ-110 III УХЛ1*)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы тока (ТОГФ-110 III УХЛ1*)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательОбщество с ограниченной ответственностью «ЗЭТО-Газовые Технологии» (ООО «ЗЭТО-Газовые Технологии»)
ИНН 602505944434
Юридический адрес: 182113, Псковская обл., г. Великие Луки, пр-кт Октябрьский, д. 79
Телефон: +7 (81153) 6-37-87
E-mail: info@zeto.ru
Web-cайт: www.zeto.ru
Изготовитель
Общество с ограниченной ответственностью «ЗЭТО-Газовые Технологии» (ООО «ЗЭТО-Газовые Технологии»)ИНН 602505944434
Адрес: 182113, Псковская обл., г. Великие Луки, пр-кт Октябрьский, д. 79
Телефон: +7 (81153) 6-37-87
E-mail: info@zeto.ru
Web-cайт: www.zeto.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «ЗЭТО-Газовые Технологии» (ООО «ЗЭТО-Газовые Технологии»)ИНН 602505944434
Юридический адрес: 182113, Псковская обл., г. Великие Луки, пр-кт Октябрьский, д. 79
Телефон: +7 (81153) 6-37-87
E-mail: info@zeto.ru
Web-cайт: www.zeto.ru
Трансформаторы тока - опорные, с фарфоровой покрышкой, газонаполненные, одноступенчатые.
Первичная обмотка трансформатора тока состоит из блоков переключения первичной обмотки, внутренних стержней, наружных токоведущих шин.
Блок вторичных обмоток закреплен на изоляторе, крепящемся к переходному фланцу, закреплённому на покрышке трансформатора тока. Провода вторичных обмоток пропущены через стойку, находящуюся внутри покрышки.
Элементы первичной обмотки закреплены на резервуаре, который закреплен на фарфоровой покрышке, установленной на основании трансформатора тока.
В качестве главной изоляции в трансформаторах тока применяется элегаз.
Выводы вторичных обмоток помещены в клеммную коробку, закрываемую пломбируемой скобой.
Рабочее положение трансформаторов в пространстве - вертикальное.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТОГФ-110 III УХЛ1* зав. № 292, 293, 294, 630, 631, 632, 633, 634, 635.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

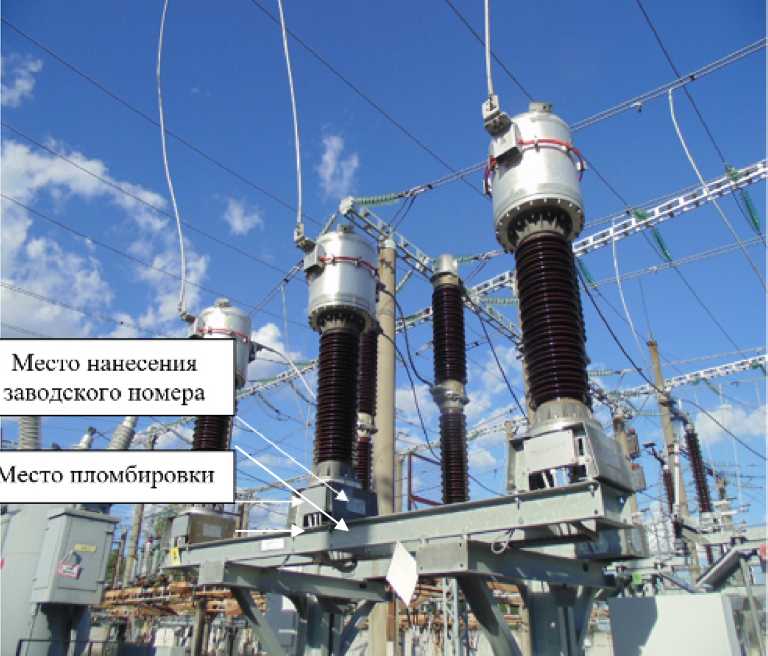

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Место нанесения
заводского номера
|
■ i ■ _.г ' л | |
|
Д| |
|
Ж |
и | ||
|
■ .'Ч ■■ J !—1J— д! ж*f 1 |
■ I bi If J | ||
|
Г 1'. |
B-'j |
- . Г4.U >1 |
а |
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | |
|
292, 293, 294 |
630, 631, 632, 633, 634, 635 | |
|
Номинальное напряжение, кВ |
110 |
110 |
|
Номинальный первичный ток 11ном, А |
300; 600; 1200 |
250;500; 1000 |
|
Номинальный вторичный ток 12ном, А |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
40 |
10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +40 |
