Номер по Госреестру СИ: 94548-25
94548-25 Трансформаторы напряжения
(ЗНОГ-150)
Назначение средства измерений:
Трансформаторы напряжения ЗНОГ-150 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, сигнализации и управления в открытых и закрытых распределительных устройствах переменного тока частоты 50 Гц на номинальное напряжение 150 кВ и наибольшее рабочее напряжение сети 172 кВ.

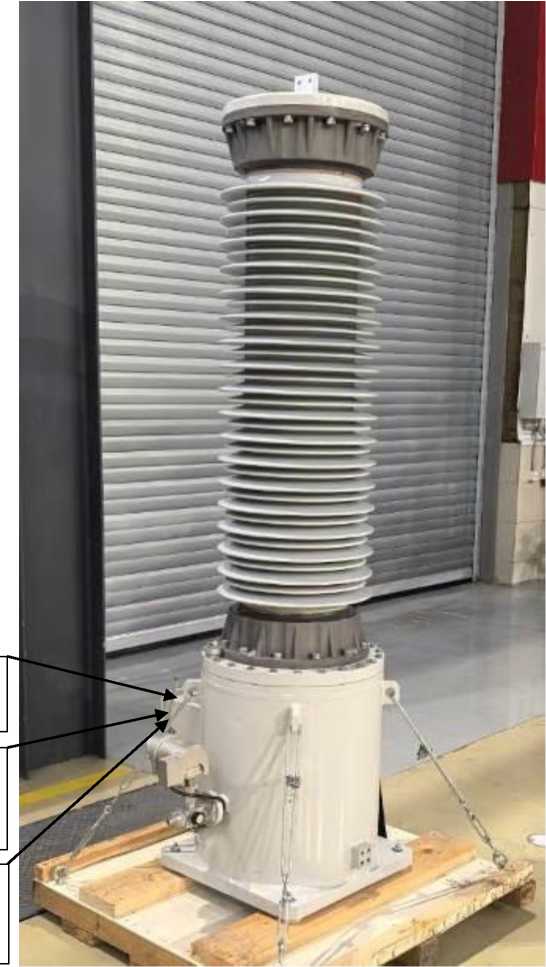

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 05.02.2025
Срок свидетельства - 05.02.2030
Номер записи - 196352
ID в реестре СИ - 1423208
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЗЭТО-Газовые Технологии" (ООО "ЗЭТО-Газовые Технологии")
Страна - РОССИЯ
Населенный пункт - Псковская обл., г. Великие Луки
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№240 от 2025.02.05 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Трансформаторы напряжения (ЗНОГ-150)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЗЭТО-Газовые Технологии" (ООО "ЗЭТО-Газовые Технологии")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
75752-19 19.08.2029 |
Трансформаторы тока и напряжения комбинированные, ТГК Общество с ограниченной ответственностью "ЗЭТО-Газовые Технологии" (ООО "ЗЭТО-Газовые Технологии") (РОССИЯ Псковская обл., г. Великие Луки) |
ОТ МП |
8 лет |
|
94548-25 05.02.2030 |
Трансформаторы напряжения, ЗНОГ-150 Общество с ограниченной ответственностью "ЗЭТО-Газовые Технологии" (ООО "ЗЭТО-Газовые Технологии") (РОССИЯ Псковская обл., г. Великие Луки) |
ОТ МП |
8 лет |
|
95606-25 |
Трансформаторы тока, ТОГФ-110 III УХЛ1* Общество с ограниченной ответственностью "ЗЭТО-Газовые Технологии" (ООО "ЗЭТО-Газовые Технологии") (РОССИЯ Псковская обл., г. Великие Луки) |
ОТ МП |
4 года |
Кто поверяет Трансформаторы напряжения (ЗНОГ-150)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы напряжения (ЗНОГ-150)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на табличку технических данных трансформатора способом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 1.4 «Устройство и работа» документа ИВЕЖ.671214.027 РЭ «Трансформаторы напряжения ЗНОГ-150. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия;
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
ТУ 27.11.42-172-49040910-2024 (ИВЕЖ.671214.027ТУ) Трансформаторы напряжения ЗНОГ-150. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ЗЭТО-Газовые Технологии» (ООО «ЗЭТО-Газовые Технологии»)
ИНН 6025033520
Юридический адрес: 182113, Псковская обл., г. Великие Луки, пр-кт Октябрьский, д. 79
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы представляют собой однофазные электромагнитные масштабные измерительные преобразователи.
Трансформаторы - заземляемые, однофазные, электромагнитные, одноступенчатые, с газовой изоляцией.
Активная часть трансформаторов - шихтованный магнитопровод, набранный из листов электротехнической стали с вторичными обмотками, размещенными в алюминиевом заземленном корпусе. Обмотки расположены на магнитопроводе концентрически: внутри -дополнительная вторичная обмотка (далее - обмотка «Д»). Поверх нее намотана основная вторичная обмотка для измерений и защиты (далее - обмотка «И»), затем - основная вторичная обмотка, предназначенная для питания цепей учета электроэнергии (далее - обмотка «У»). Поверх вторичных обмоток расположена первичная высоковольтная обмотка. Для обеспечения оптимального электрического поля обмотки снабжены экранами. Трансформаторы могут изготавливаться с двумя или тремя вторичными обмотками.
На корпусе установлен изолятор, обеспечивающий внешнюю изоляцию трансформатора. На верхнем торце изолятора размещен высоковольтный зажим первичной обмотки. На корпусе расположены заземляемый вывод первичной обмотки, выводы вторичных обмоток, сигнализатор плотности для определения давления элегаза, устройство для заполнения элегазом, предохранительный клапан с разрывной мембраной, табличка технических данных. По требованию заказчиков цвет изолятора может отличаться.
Зажимы вторичной обмотки для учета имеют устройство, с помощью которого производится пломбирование от несанкционированного доступа.
Сигнализатор плотности имеет специальные контакты, с помощью которых подаются сигналы при снижении давления изолирующего газа, являющегося основной изоляцией трансформатора.
Предохранительный клапан, защищающий трансформатор от повышения давления элегаза при пробое внутренней изоляции, имеет разрывную мембрану.
Трансформаторы выпускаются в двух климатических исполнениях У, УХЛ, категория размещения 1 по ГОСТ 15150-69.
Нанесение знака поверки на средство измерений не предусмотрено.
в виде цифрового обозначения, состоящего из арабских цифр, наносится технических данных способом лазерной гравировки.
Общий вид трансформаторов с от несанкционированного доступа, места нанесения знака номера представлены на рисунке 1.
На трансформаторах размещена табличка технических данных. Заводской номер на табличку указанием места
утверждения типа
пломбировки и заводского
Рисунок 1 - Общий вид трансформаторов напряжения ЗНОГ-150
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Трансформатор напряжения |
ЗНОГ-150 |
1 |
|
Руководство по эксплуатации |
ИВЕЖ.671214.027 РЭ |
11) |
|
Паспорт |
ИВЕЖ.671214.027 ПС |
1 |
|
Руководство по эксплуатации сигнализатора плотности |
- |
12) |
|
Паспорт сигнализатора плотности |
- |
1 |
|
Примечания:
| ||
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальное напряжение трансформатора, кВ |
150 |
|
Номинальное напряжение первичной обмотки, кВ |
150/V3 |
|
Наибольшее рабочее напряжение первичной обмотки, кВ |
172/V3 |
|
Номинальное напряжение основных вторичных обмоток, В |
100/^3 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100 |
|
Количество вторичных обмоток: - для учета |
1 |
|
- для измерения |
1 |
|
- для защиты |
1 |
|
Классы точности вторичных обмоток для измерения и учета |
0,2; 0,5; 1,0 |
|
Класс точности вторичной обмотки для защиты |
3Р |
|
Номинальные мощности вторичных обмоток, В^А, в классах точности: - 0,2 |
от 1 до 120 |
|
- 0,5 |
от 1 до 200 |
|
- 1,0 |
от 1 до 300 |
|
- 3Р |
от 1 до 1000 |
|
Предельная мощность трансформатора, В^А |
до 1600 |
|
Номинальная частота, Гц |
50 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
625 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
800 |
|
- ширина |
630 |
|
- высота |
2500 |
|
Нижнее рабочее и верхнее рабочее значение температуры окружающего воздуха, °С |
от -60 до +45 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы трансформаторов, лет |
30 |
|
Средняя наработка до отказа, ч |
2^106 |
