Наименование

Обозначение

Количество

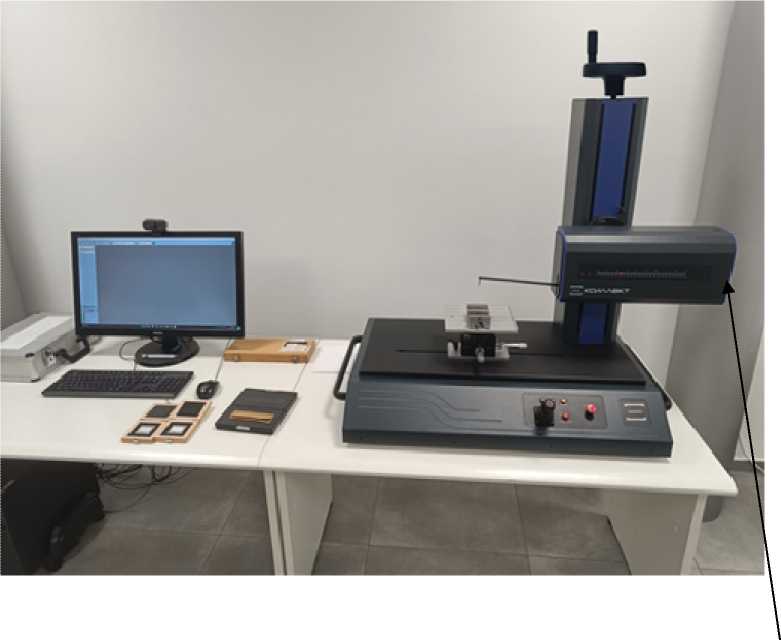

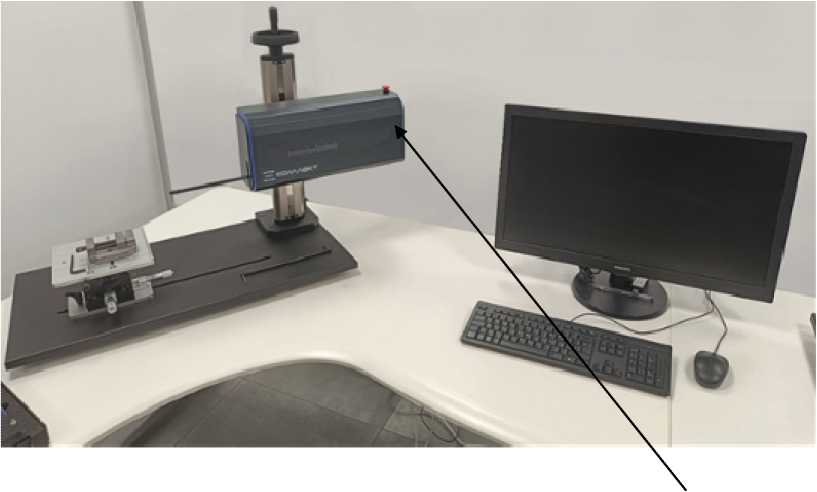

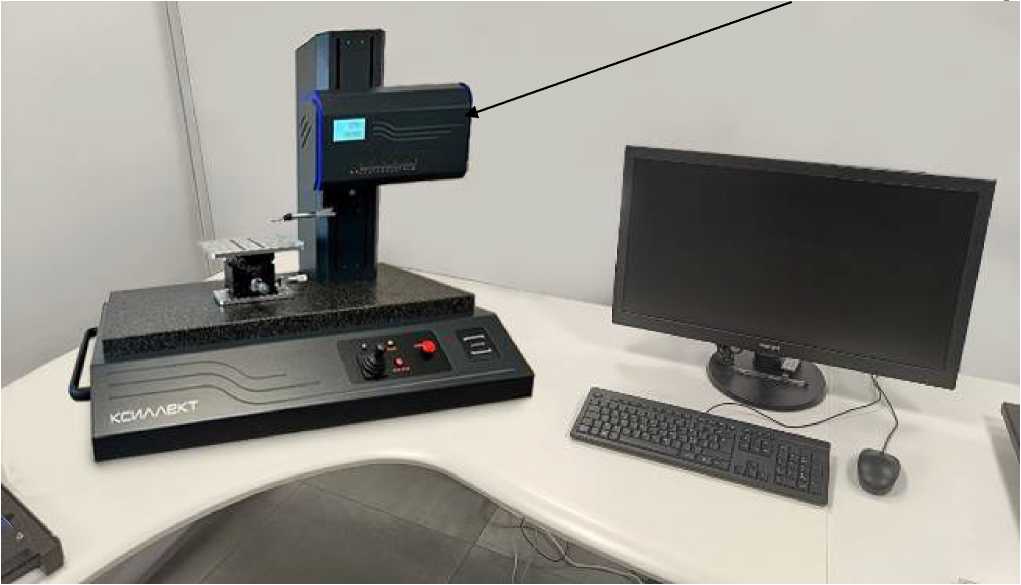

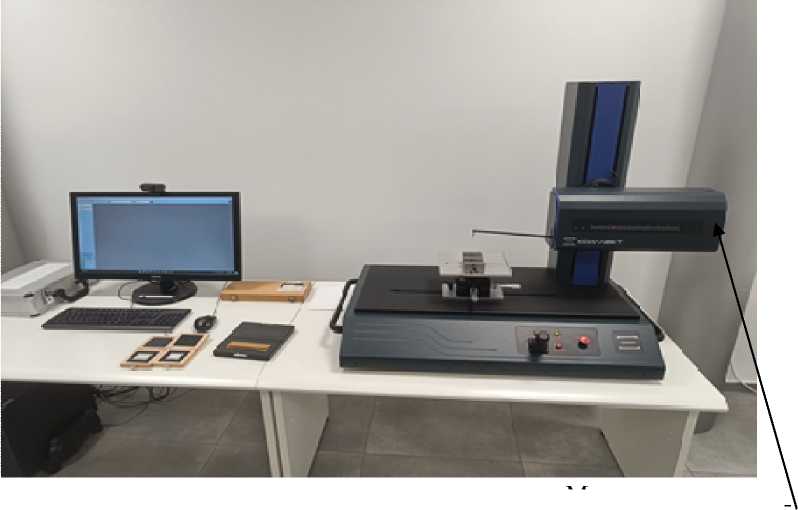

Прибор для измерений параметров контура и шероховатости поверхности в составе:

Блок привода

Гранитное основание с колонной

МС КП-120; МС 2П-100;

МС 2П-230; МС 2П-231;

МС 2П-250; МС 2П-251

1 шт.

Стандартный щуп для измерений шероховатости и (или) стандартный щуп для измерений контура

-

1 шт.

Руководство по эксплуатации

26.51.66-009-26348798-2023РЭ

1 экз.

Наименование характеристики

Значение

Модификация

МСКП-120

МС 2П-100

МС2П-230     МС2П-231     МС 2П-250    МС2П-251

Диапазон измерений линейных размеров по оси Z, мм

от 0 до 3 (опционально от 0 до 5)

от 0 до 50

Пределы допускаемой абсолютной погрешности измерений по оси Z, мкм

±(0,5+Н/2), где Н - измеренное значение по оси Z, мм

±(1+(2Н/110)8),

где Н - измеренное значение по оси Z, мм

Диапазон измерений линейных размеров по оси X, мм

от 0 до 120

от 0 до 130

от 0 до 220

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм

±(0,8+L/100), где L - измеренное значение по оси X, мм

±(l+(2L/380)6),

где L - измеренное значение по оси X, мм

Допускаемое отклонение от прямолинейности перемещения по оси X, мкм, не более

0,9

(на 120 мм)

3

(на 100 мм)

Пределы допускаемой абсолютной погрешности измерений радиусов в диапазоне от 5 до 15 мм, мкм

-

±(1+(2R/100)6), где

R - измеренное значение радиуса, мм

Пределы допускаемой абсолютной погрешности измерений углов в диапазоне от 0° до 360°

-

±(0,016+(0,5а/500)0,3)°, где а - измеренное значение угла, °

Наименование характеристики

Значение

Модификация

МСКП-120

МС 2П-100    МС 2П-230

МС 2П-231

МС 2П-250

МС 2П-251

Диапазон измерений параметра шероховатости Ra, мкм

от 0,003 до 200

-

Пределы абсолютной допускаемой погрешности измерений параметра шероховатости Ra, мкм*

±(0,004+0,05Ra), где Ra - измеренное значение параметра шероховатости

-

Параметры шероховатости

Rp, Ra, Ra75, Rt, Rq, Rz, RzJ, Rv, Rc, RSm, RAq, Rsk, Rku, R6c, RPc, Rk, Rpk, Rvk, RmrRel, Mrl, Mr2, Al, A2, Wa, Wq, Wp, Wz, Wt, Wv, Wc, Wsk, WSm, Wku, W6c, Pa, Pt, Pp, Pc, Pv, Pz, Pq, PSm, Psk, Pku,    P6c,    PPc,

PmeRel

-

Фильтр

2CR, Гаусса

-

Отсечка шага 1с, мм

0,025; 0,08; 0,25; 0,8

-

Разрешение по оси X, мкм

0Д

0,5

Разрешение по оси Z, мкм

0,0001

0,2

ОД

Скорость по оси X при измерениях, мм/с

0,25; 0,5; 1; 2

от 0,2 до 2, переключаемая

0,2; 0,5; 1; 2

Диапазон перемещений по оси Z1, мм

от 0 до 320

от 0 до 520

Привод колонны

Моторизованный

Ручной

Моторизованный

Ручной

Моторизованный

Тип датчика

индуктивный

Наименование характеристики

Значение

Модификация

МСКП-120

МС 2П-100

МС 2П-230

МС 2П-231

МС 2П-250

МС 2П-251

Габаритные размеры, мм, не более

-длина

-ширина

-высота

946

568

681

1013

400

679

1096

587

596

1096

587

480

1096

587

796

1096

587

680

Масса прибора, кг, не более

50

34

42

52

Примечания:

Для модификации приборов МС КП-120 используется щуп радиусом 2 мкм, угол конуса 60°;

Для всех модификаций приборов (кроме МС КП-120) используется щуп в форме топорика с углом 11

°, сфера радиусом 20 мкм.

Наименование характеристики

Значение

Условия эксплуатации:

- нормальная область значений температуры, °C,

-относительная влажность воздуха (без конденсата), %, не более

от +18 до +22

85

Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц

от 200 до 240

50

Мощность, Вт, не более

500
