Принцип действия КИМ основан на вычислении координат измерительного элемента машины с помощью данных от датчиков углового перемещения и данных о длинах сегментов между датчиками углового перемещения.

Конструктивно КИМ представляет собой портативное многосуставное трехмерное координатно-измерительное устройство из шарнирно соединенных между собой двух сегментов, изготовленных из термостабильного углеродного волокна и алюминия, смонтированных на основание, и шарнирной рукоятки. В шарнирах установлены датчики угловых перемещений. Они посылают сигналы, по которым система управления КИМ высчитывает положение контрольной точки, последовательно суммируя координаты каждого шарнира.

Для проведения измерений КИМ устанавливается на штатив или ровную жёсткую поверхность с использованием специальных магнитных, вакуумных или фиксирующихся болтами креплений.

В качестве измерительных головок используются головки с набором щупов разного диаметра и формы фирмы Renishaw, а также лазерные сканеры МСП-СЛ с шириной полосы сканирования 50, 100 или 200 мм, для бесконтактных измерений матовых и глянцевых поверхностей. Измерения осуществляются в ручном режиме. КИМ имеют встроенную систему температурной компенсации.

При использовании контактных щупов определяется координата центра сферы щупа при касании измеряемой поверхности. При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Базой для определения координат точек служит ширина окна сканирования и фокусное расстояние.

К средствам измерений данного типа относятся машины координатно-измерительные портативные МСП моделей: МСП-6-2, МСП-6-2.5, МСП-6-3, МСП-6-3.5, МСП-6-4, МСП-6-4.5, МСП-6-5, МСП-6-6, МСП-6-7, МСП-6-9 с шестью осями вращения для контактных измерений, МСП-7-2, МСП-7-2.5, МСП-7-3, МСП-7-3.5, МСП-7-4, МСП-7-4.5, МСП-7-5, МСП-7-6, МСП-7-7, МСП-7-9 стандартной точности с семью осями вращения для контактных и бесконтактных измерений при наличии в комплекте поставки лазерного сканера, МСП-Т7-2.5, МСП-Т7-3, МСП-Т7-4, МСП-Т7-5, МСП-Т7-6, МСП-Т7-7 повышенной точности с семью осями вращения для контактных измерений, отличающихся метрологическими характеристиками, внешним видом, массой и габаритными размерами.

В процессе эксплуатации КИМ не предусматривает внешних механических и электронных регулировок. Пломбирование КИМ не производится.

Серийный номер КИМ в виде цифрового обозначения указывается типографским способом на маркировочной наклейке, расположенной в основании КИМ.

Нанесение знака поверки на средство измерений не предусмотрено. Общий вид машин координатно-измерительных портативных МСП представлен на рисунках 1 - 2

Место указания серийного номера и знака утверждения средства измерений приведены на рисунке 2.

Общий вид лазерных сканеров МСП-СЛ и контактных щупов приведён на рисунке 3. Общий вид маркировочной наклейки представлен на рисунке 4.

б)

а)

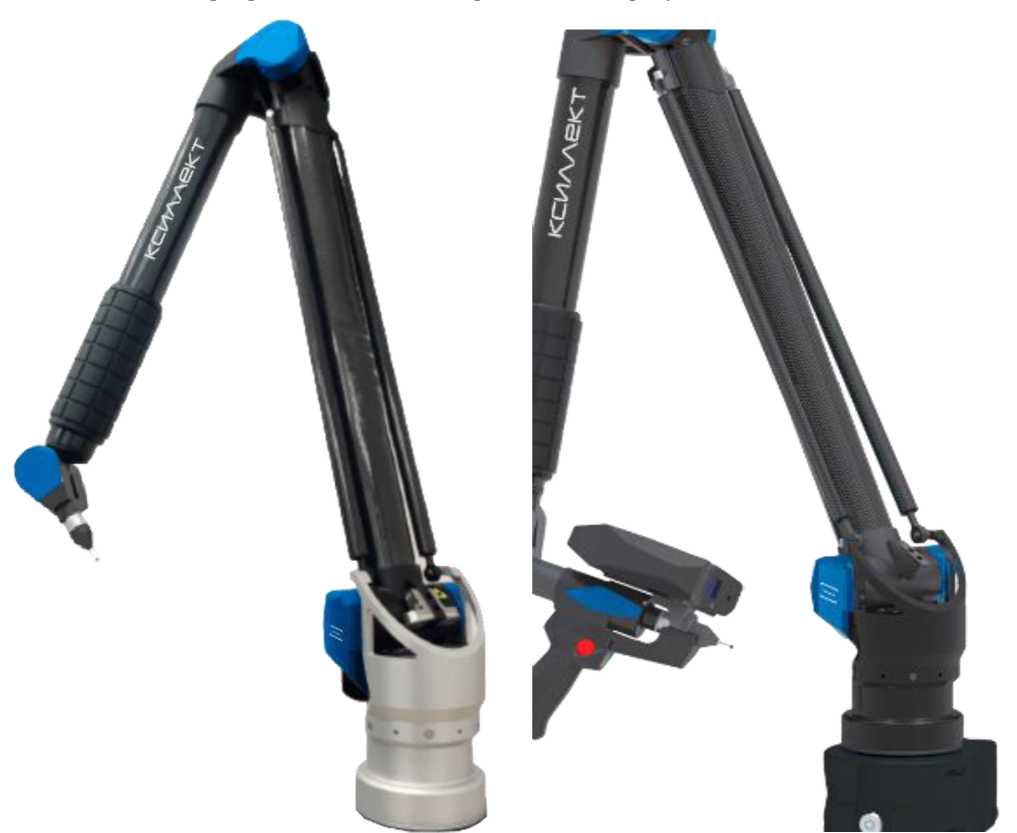

Рисунок 1 - а) Общий вид КИМ шестиосевых с контактным щупом; б) семиосевых с контактным щупом и лазерным сканером

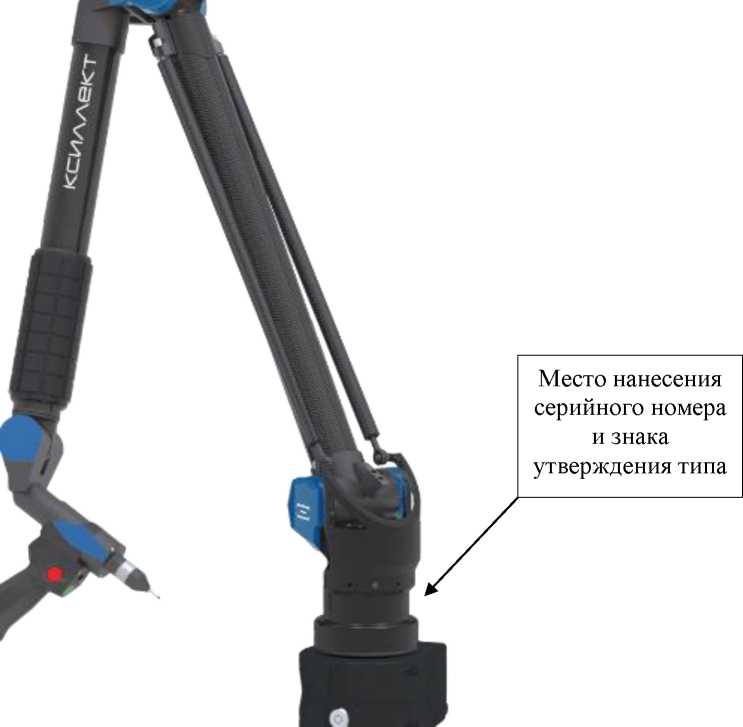

Рисунок 2 - Общий вид КИМ семиосевых стандартной и повышенной точности с контактным щупом

б)

а)

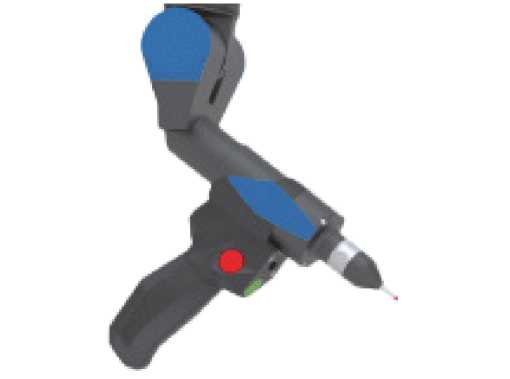

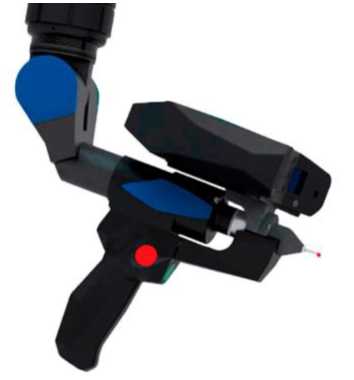

Рисунок 3 - а) Общий вид сканеров МСП-СЛ установленных на рукоятку с контактным щупом семиосевых КИМ; б) Общий вид контактных щупов установленных на рукоятку семиосевых КИМ

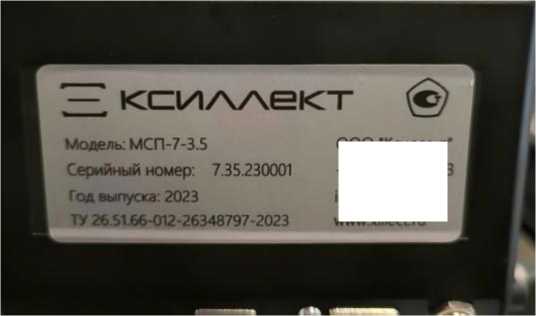

Рисунок 4 - Общий вид маркировочной таблички

ООО ксиллект’ +7 495 604-10-13 infd@xilJect.nj WWW xillect ru

Таблица 7 -

Таблица 2 - Метрологические характеристики КИМ

Таблица 3 - Метрологические характеристики КИМ семиосевых с лазерным сканером

Примечание: *- при температуре окружающего воздуха от +18 °C до +22 °C и относительной влажности воздуха не более 70 %

Таблица 4 - Основные технические характеристики

Таблица 5 - Основные технические

Таблица 6 - Основные технические характеристики
