Номер по Госреестру СИ: 95628-25
95628-25 Калибраторы унифицированных сигналов
(BlackBox)
Назначение средства измерений:
Калибраторы унифицированных сигналов BlackBox (далее - калибраторы) предназначены для измерений и воспроизведений: силы постоянного тока, напряжения постоянного тока, частоты импульсного сигнала, периода и интервала времени.
Калибраторы могут применяться в качестве рабочих эталонов в соответствии с:
- государственной поверочной схемой для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520;
- государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091;
- государственной поверочной схемой для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360.

Внешний вид.
Калибраторы унифицированных сигналов
Рисунок № 1

Внешний вид.
Калибраторы унифицированных сигналов
Рисунок № 2

Внешний вид.
Калибраторы унифицированных сигналов
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) калибраторов состоит из встроенного ПО. Встроенное ПО состоит из метрологически значимой части и пользовательского интерфейса. Встроенное ПО является фиксированным и может быть изменено только на предприятии-изготовителе.
Конструкция калибраторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики калибраторов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО калибраторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
BLACKBOX |
|
Номер версии (идентификационный номер ПО) |
A |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 «Порядок работы» руководства по эксплуатации 97949478.41118.001 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.43-001-97949478-2018 «Калибраторы унифицированных сигналов BlackBox. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «МетролоджиРус» (ООО «МетролоджиРус»)
ИНН 0273937956
Адрес юридического лица: 450022, Республика Башкортостан, г.о. город Уфа, г. Уфа, ул. Бакалинская, д. 64, помещ. 31
Испытательный центр
Общество с ограниченной ответственностью «РАВНОВЕСИЕ» (ООО «РАВНОВЕСИЕ») Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Принцип действия калибраторов основан на аналого-цифровом (в режиме измерения электрических сигналов) или цифро-аналоговом (в режиме воспроизведения электрических сигналов) преобразованиях сигналов в совокупности с применением термокомпенсированного кварцевого генератора и прецизионного источника опорного напряжения под управлением микропроцессорного модуля.
Конструктивно калибраторы выполнены в виде портативного ручного прибора в герметичном ударопрочном кейсе, оборудованном ручкой для переноски и автоматическим клапаном выравнивания давления. На лицевой панели калибраторов расположены функциональные клавиши и дисплей для отображения информации. Для автономного питания калибраторов применяется встроенная литий-ионная аккумуляторная батарея.
Калибраторы являются многоканальными приборами. Все каналы разделены по функциональному назначению, допускают одновременную работу и имеют гальваническую развязку. Каналы измерений и воспроизведений силы и напряжения постоянного тока работают как с внутренним, так и внешним питанием токовой петли. Все частотно-импульсные каналы имеют независимую регулировку амплитуды выходного сигнала.
Заводской номер наносится на маркировочную табличку типографским методом в виде цифрового кода.
Общий вид калибраторов с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Общий вид маркировочной таблички с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 2.
Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
Пломба с нанесением знака поверки

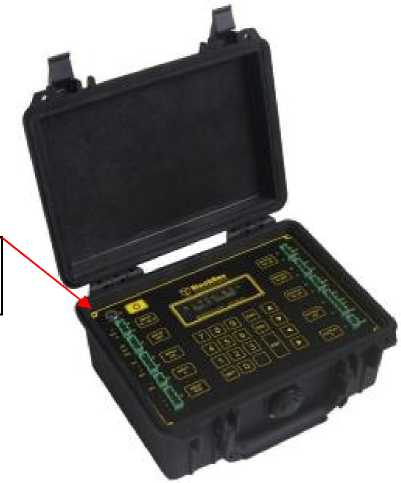

а) в открытом виде

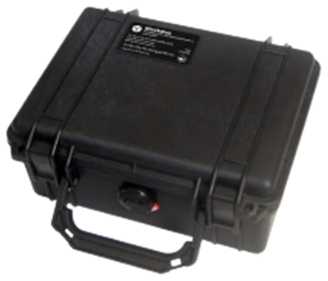

б) в закрытом виде
Рисунок 1 - Общий вид калибраторов с указанием места ограничения доступа к местам настройки (регулировки)

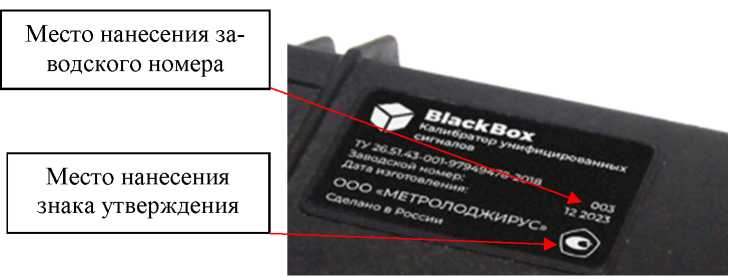

Рисунок 2 - Общий вид маркировочной таблички с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Измеряемая величина |
Количество каналов |
Диапазон |
Пределы допускаемо! относительной (5 |
г абсолютной (Л)/ погрешности | ||
|
измерений |
воспроизведений |
измерений |
воспроизведений |
измерений |
воспроизведений | |
|
Частота импульсного сигнала |
2 |
4 |
от 2 до 20000 Гц |
от 0,1 до 20000 Гц (прямоугольные импульсы) |
±0,0005 % (5) |
±0,0005 % (5) |
|
Период импульсного сигнала |
2 |
4 |
от 50 до 500000 мкс |
от 50 до 10000000 мкс (прямоугольные импульсы) |
±0,0005 % (5) |
±0,0005 % (5) |
|
Интервал времени между сигналами «Старт» и «Стоп» |
1 |
2 |
от 1 до 200 с |
от 1 до 200 с |
±0,0005 % (5) |
±0,0005 % (5) |
|
Сила постоянного тока |
2 |
2 |
от 0,1 до 24 мА |
от 0,1 до 24 мА |
от 0,1 до 20 мА включ.: ±1,0 мкА (Л), св. 20 до 24 мА включ.: ±8,0 мкА (Л) |
от 0,1 до 20 мА включ.: ±1,5 мкА (Л), св. 20 до 24 мА включ.: ±8,0 мкА (Л) |
|
Напряжение постоянного тока |
1 |
1 |
от 0,1 до 5 В |
от 0,1 до 5 В |
±200 мкВ (Л) |
±300 мкВ (Л) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания напряжения постоянного тока, В: - от внешнего источника питания |
5 |
|
- от встроенного источника питания |
3,7 |
|
Электрические параметры входных частотно-импульсных каналов: - диапазон входного напряжения, В |
от 1 до 24 |
|
- входное сопротивление, кОм, не менее |
10 |
|
Электрические параметры выходных частотно-импульсных каналов: - уровень логического «0», В, не более |
0,1 |
|
- уровень логической «1», В |
от 1 до 24 |
|
- выходной ток, мА, не более |
50 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
236х193х111 |
|
Масса, кг, не более |
1,6 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
