Номер по Госреестру СИ: 95618-25
95618-25 Видеоэндоскопы измерительные
(СДВ ТБС МЕРА)
Назначение средства измерений:
Видеоэндоскопы измерительные СДВ ТБС МЕРА (далее - видеоэндоскопы) предназначены для измерений линейных размеров поверхностных дефектов при проведении визуального обследования объектов.
Внешний вид.
Видеоэндоскопы измерительные
Рисунок № 1
Внешний вид.
Видеоэндоскопы измерительные
Рисунок № 2
Внешний вид.
Видеоэндоскопы измерительные
Рисунок № 3
Внешний вид.
Видеоэндоскопы измерительные
Рисунок № 4
Общие сведения
Дата публикации - 09.06.2025
Срок свидетельства - 04.06.2030
Номер записи - 197382
ID в реестре СИ - 1425981
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СДВ ТБС МЕРА ВЭС,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-исследовательский центр "Промышленная оптика" (ООО "НИЦ "Промышленная оптика")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1128 от 2025.06.04 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Видеоэндоскопы измерительные (СДВ ТБС МЕРА)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-исследовательский центр "Промышленная оптика" (ООО "НИЦ "Промышленная оптика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95618-25 04.06.2030 |
Видеоэндоскопы измерительные , СДВ ТБС МЕРА Общество с ограниченной ответственностью "Научно-исследовательский центр "Промышленная оптика" (ООО "НИЦ "Промышленная оптика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Кто поверяет Видеоэндоскопы измерительные (СДВ ТБС МЕРА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Видеоэндоскопы измерительные (СДВ ТБС МЕРА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Видеоэндоскопы имеют встроенное программное обеспечение (далее - ПО), обеспечивающее отображение измеряемого объекта, передачу, обработку и хранение результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СДВ МЕРА 1.0 |
|
Номер версии (идентификационный номер) ПО |
2.ХХ.Х.Х* |
|
Цифровой идентификатор ПО |
- |
|
* - Х не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Лист № 4
Всего листов 6
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом и на заднюю панель электронного блока видеоэндоскопа в виде наклейки, как на рисунке 2.
Лист № 5
Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документах «Видеоэндоскопы измерительные СДВ ТБС МЕРА ВЭР. Руководство по эксплуатации», «Видеоэндоскопы измерительные СДВ ТБС МЕРА ВЭС. Руководство по эксплуатации», раздел «Порядок работы».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 26.70.23-018-33661840-2024 «Видеоэндоскопы измерительные СДВ ТБС МЕРА. Технические условия».
Лист № 6
Всего листов 6
ПравообладательОбщество с ограниченной ответственностью «Научно-исследовательский центр «Промышленная оптика» (ООО «НИЦ «Промышленная оптика»)
ИНН 7716780393
Юридический адрес: 129343, г. Москва, пр-д Серебрякова, д. 2, к. 1, эт. 1, помещ. II, ком. 28
Телефон/факс: +7 495 565 34 67
E-mail: info@i-optics.ru
Web-сайт: www.i-optics.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-исследовательский центр «Промышленная оптика» (ООО «НИЦ «Промышленная оптика»)ИНН 7716780393
Адрес: 129343, г. Москва, пр-д Серебрякова, д. 2, к. 1, эт. 1, помещ. II, ком. 28 Телефон/факс: +7 495 565 34 67
E-mail: info@i-optics.ru
Web-сайт: www.i-optics.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 812 251-76-01, факс: +7 812 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-исследовательский центр «Промышленная оптика» (ООО «НИЦ «Промышленная оптика»)ИНН 7716780393
Юридический адрес: 129343, г. Москва, пр-д Серебрякова, д. 2, к. 1, эт. 1, помещ. II, ком. 28
Телефон/факс: +7 495 565 34 67
E-mail: info@i-optics.ru
Web-сайт: www.i-optics.ru
Принцип действия видеоэндоскопов основан на цифровой обработке изображения измеряемого объекта.
Видеоэндоскопы состоят из электронного блока, сменных измерительных зондов с объективами, измерительной мишени, а также держателя для зонда (опционально). Видеоэндоскопы также комплектуются подставкой для электронного блока и стилусом для работы с жидкокристаллическим дисплеем.
К настоящему типу средств измерений относятся видеоэндоскопы исполнений СДВ ТБС МЕРА ВЭР и СДВ ТБС МЕРА ВЭС, которые отличаются компоновкой измерительного зонда и электронного блока. Измерительный зонд может быть в сборе с электронным блоком (исполнение СДВ ТБС МЕРА ВЭР) или размещаться отдельно (исполнение СДВ ТБС МЕРА ВЭС). На электронном блоке размещен жидкокристаллический дисплей. Функциональные клавиши и джойстик размещены на электронном блоке (исполнение СДВ ТБС МЕРА ВЭР) или на рукоятке зонда (исполнение СДВ ТБС МЕРА ВЭС). Измерительные зонды отличаются диаметром, длиной и ориентацией выходной апертуры относительно оси зонда (прямой, боковой, переключаемый). Держатели для зонда отличаются диаметром и длиной. Структура условного обозначения держателя для зондов: СДВ ТБС МЕРА Х-ХХХ, где Х - диаметр рабочей части, ХХХ - длина рабочей части.
Видеоэндоскоп может быть подключен к внешнему монитору через интерфейс HDMI для отображения измеряемого объекта, а также к персональному компьютеру через интерфейс USB для обмена данными и обновления программного обеспечения.
Питание видеоэндоскопов осуществляется от сети переменного тока или от аккумуляторных батарей.
Общий вид видеоэндоскопов представлен на рисунке 1.
Заводской номер видеоэндоскопов в виде цифрового обозначения наносится типографским способом на заднюю панель электронного блока в виде наклейки. Заводской номер держателей для зондов наносится способом лазерной гравировки на боковую панель держателя.
Формат нанесения заводских номеров видеоэндоскопов и обозначение места нанесения знака утверждения типа представлены на рисунке 2.
Формат нанесения заводских номеров держателей для зондов представлен на рисунке 3.
Нанесение знака поверки на видеоэндоскопы и их пломбирование не предусмотрены.
а
б
а - исполнение СДВ ТБС МЕРА ВЭР, б - исполнение СДВ ТБС МЕРА ВЭС

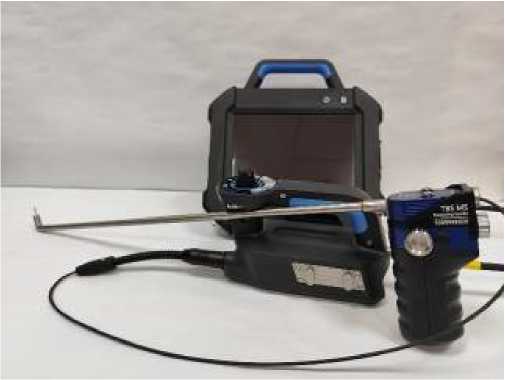

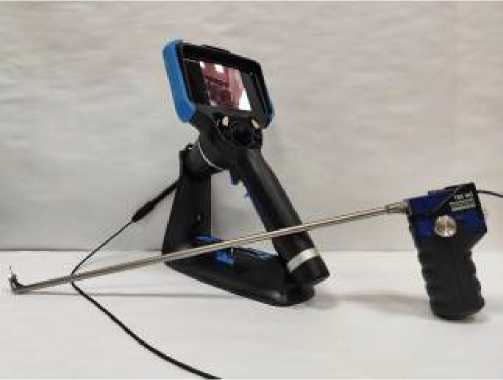

Рисунок 1 - Общий вид видеоэндоскопов
Место нанесения знака утверждения типа
Рисунок 2 - Маркировка видеоэндоскопов с указанием мест нанесения знака утверждения типа и заводского номера
Место нанесения заводского номера
Место нанесения заводского номера
Рисунок 3 - Маркировка держателей для зондов с указанием места нанесения заводского номера
Таблица 5 - Комплектность видеоэндоскопов
|
Наименование |
Обозначение |
Количество |
|
Видеоэндоскоп в составе: электронный блок измерительный зонд 1) измерительная мишень держатель для зонда 2) |
СДВ ТБС МЕРА |
1 шт. |
|
- |
1 шт. | |
|
- |
от 1 шт. | |
|
- |
1 шт. | |
|
СДВ ТБС МЕРА Х-ХХХ |
1 шт. | |
|
Подставка для электронного блока 2) |
1 шт. | |
|
Стилус |
1 шт. | |
|
Аккумуляторная батарея |
4 шт. | |
|
Зарядное устройство для аккумуляторных батарей |
1 шт. | |
|
Сетевой кабель |
1 шт. | |
|
Сетевой адаптер |
1 шт. | |
|
Кабель USB |
1 шт. | |
|
Кабель HDMI |
1 шт. | |
|
Карта памяти |
1 шт. | |
|
Кард-ридер |
1 шт. | |
|
Комплект лямок для переноски видеоэндоскопа |
1 шт. | |
|
Руководство по эксплуатации |
26.70.23-018-336618402024 РЭ ВЭР; 26.70.23-018-336618402024 РЭ ВЭС |
1 экз. |
|
Паспорт |
26.70.23-018-33661840 2024 ПС |
1 экз. |
|
Транспортный кейс |
- |
1 шт. |
| ||
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров дефектов в плоскости изображения, мм |
от 0,1 до 70,0 |
|
Пределы допускаемой относительной погрешности измерений линейных размеров дефектов в плоскости изображения, % |
±10 |
|
Дискретность отсчета, мм |
0,001 |
|
Таблица 3 - Основные технические характе |
ристики | |
|
Наименование характеристики |
Значение | |
|
СДВ ТБС МЕРА ВЭР |
СДВ ТБС МЕРА ВЭС | |
|
Габаритные размеры электронного блока, мм, не более:
|
345 157 185 |
250 235 55 |
|
Диаметр рабочей части держателя для зонда, мм * |
6; 8 | |
|
Длина рабочей части держателя для зонда, мм * |
185; 330; 440; 580; 700 | |
|
Масса электронного блока, кг, не более |
1,6 | |
|
Диаметр измерительного зонда, мм * |
2,8; 3,9; 6,0 | |
|
Длина измерительного зонда, м * |
1,5; 2,0; 3,0; 5,0 |
1,5; 2,0; 3,0; 5,0; 8,0; 10,0 |
|
Параметры электрического питания:
|
от 100 до 240 от 50 до 60 | |
|
9 |
18 | |
|
Условия эксплуатации:
|
от +15 до +25 85 | |
|
* - в соответствии с заказом | ||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
20000 |
