Номер по Госреестру СИ: 95613-25
95613-25 Полуприцеп-цистерна
(ELLINGHAUS K-STA-24-37,5/5)
Назначение средства измерений:
Полуприцеп-цистерна ELLINGHAUS K-STA-24-37,5/5 (далее - полуприцеп-цистерна) является транспортной мерой полной вместимости, предназначенной для измерения объёма, транспортировки, и кратковременного хранения жидких нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Общие сведения
Дата публикации - 09.06.2025
Срок свидетельства -
Номер записи - 197376
ID в реестре СИ - 1425975
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Фирма "ELLINGHAUS"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1128 от 2025.06.04 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Полуприцеп-цистерна (ELLINGHAUS K-STA-24-37,5/5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ELLINGHAUS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83952-21 |
Полуприцеп-цистерна, ELLINGHAUS K-STA-24-40/6 Фирма "ELLINGHAUS" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
93668-24 |
Полуприцеп-цистерна, ELLINGHAUS D-STA24-43.5/5 Фирма "ELLINGHAUS" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95613-25 |
Полуприцеп-цистерна, ELLINGHAUS K-STA-24-37,5/5 Фирма "ELLINGHAUS" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Полуприцеп-цистерна (ELLINGHAUS K-STA-24-37,5/5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АЗТ УРАЛСИБ" (RA.RU.312716) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцеп-цистерна (ELLINGHAUS K-STA-24-37,5/5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерения приведен в разделе 3 «Подготовка к работе и порядок работы изделия» паспорта на полуприцеп-цистерну ELLINGHAUS K-STA-24-37,5/5.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
ПравообладательФирма «ELLINGHAUS», Германия
Адрес: Bonner Str. 4 D-51379, Leverkusen
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний им. А.М. Муратшина в Республике Башкортостан» (ФБУ «ЦСМ им. А.М. Муратшина в Республике Башкортостан») Адрес: 450006, г. Уфа, б-р Ибрагимова, д. 55/59Телефон/факс: 8 (347) 276-78-74
E-mail: info@bashtest.ru
Web-сайт: http://www.bashtest.ru
Конструктивно полуприцеп-цистерна представляет собой алюминиевую сварную цистерну, установленную на базе автомобильного шасси «КАМАЗ 65115». Цистерна состоит из пяти герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ) и оборудована заливной горловиной с установленным указателем уровня налива. Для гашения гидравлических ударов во время движения, внутри полуприцепа-цистерны установлены волнорезы.
Цистерна выполнена в виде горизонтального резервуара, имеющего в поперечном сечении форму «цилиндра».
Горловины полуприцепа-цистерны закрывается крышками с уплотняемой прокладкой. Крышка горловины оборудована спускным краном для сообщения внутренней полости с окружающей атмосферной, штуцерами для установки указателя налива. Заливной люк закрывается крышкой, герметичность обеспечивается за счет резиновой прокладки.
Принцип действия полуприцепа-цистерны основан на измерении объема нефтепродукта, залитого до указателя уровня налива. Указатель уровня налива представляет собой угольник, заваренный к горловинам секций полуприцепа-цистерны. Метод крепления указателя уровня налива не позволяет влиять на него для изменения результатов измерений.
К полуприцепу-цистерне ELLINGHAUS K-STA-24-37,5/5 данного типа относится полуприцеп-цистерна с заводским номером 941550.
Общий вид полуприцепа-цистерны с местом нанесения заводского номера представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом в паспорт полуприцепа-цистерны ударным методом на металлическую табличку, закрепленную при помощи алюминиевых заклепок на шасси полуприцепа-цистерны.
Пломбирование полуприцепа-цистерны ELLINGHAUS K-STA-24-37,5/5 не предусмотрено. Место нанесения знака поверки представлено на рисунке 2.
Заводской номер

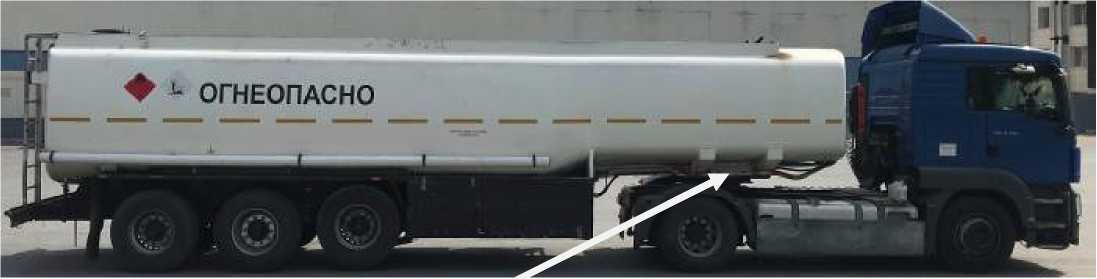

Рисунок 1 - Общий вид полуприцепа-цистерны ELLINGHAUS K-STA-24-37,5/5 с местом нанесения заводского номера
Место нанесения
знака поверки
Указатель уровня налив|я
,,;z?ZVZ/Z -М

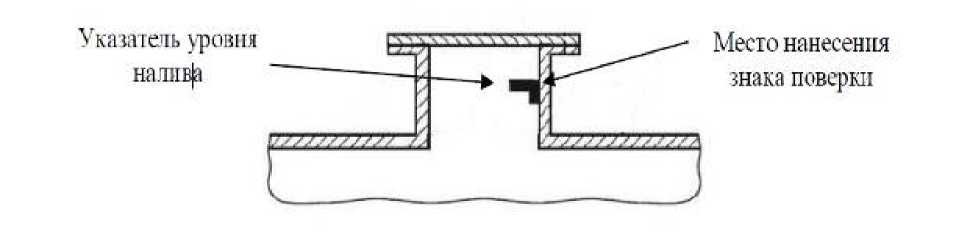

Рисунок 2 - Места нанесения знака
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
36055 |
|
Номинальная вместимость секций, дм3 (начиная от кабины водителя) - 1-я секция |
7315 |
|
- 2-я секция |
7324 |
|
- 3-я секция |
6998 |
|
- 4-я секция |
7211 |
|
- 5-я секция |
7207 |
|
Количество секций, шт. |
5 |
|
Пределы допускаемой относительной погрешности, как меры |
±0,4 |
|
полной вместимости при 20 °С, % |
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +50 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
