Номер по Госреестру СИ: 95610-25
95610-25 Манометры мембранные YE
(YE)
Назначение средства измерений:
Манометры мембранные YE (далее по тексту - манометры) предназначены для измерений избыточного давления и разрежения газов и жидкостей.

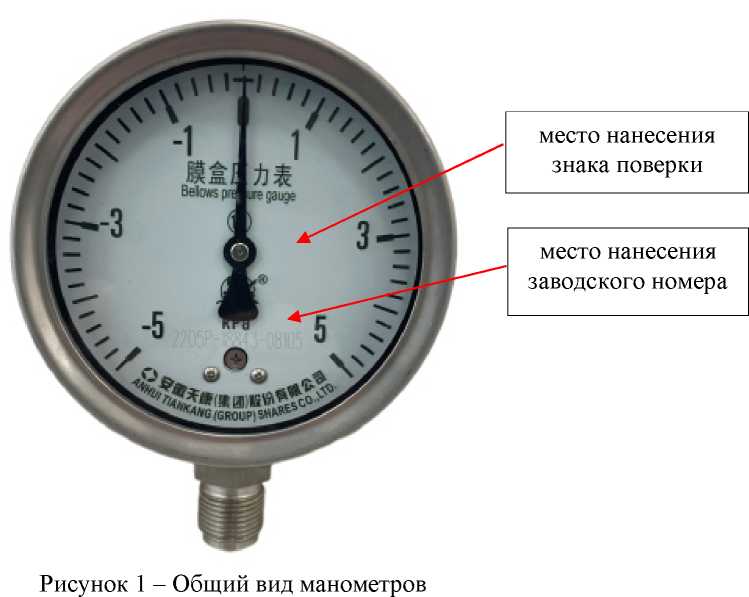

Внешний вид.
Манометры мембранные YE
Рисунок № 1
Общие сведения
Дата публикации - 09.06.2025
Срок свидетельства -
Номер записи - 197373
ID в реестре СИ - 1425972
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
YE,
Производитель
Изготовитель - Anhui Tiankang (Group) Shares Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Статистика
Кол-во поверок - 102
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1128 от 2025.06.04 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Манометры мембранные YE (YE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Anhui Tiankang (Group) Shares Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95609-25 |
Манометры мембранные, YNB Anhui Tiankang (Group) Shares Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
95610-25 |
Манометры мембранные YE, YE Anhui Tiankang (Group) Shares Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
95611-25 |
Манометры мембранные, YB Anhui Tiankang (Group) Shares Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Манометры мембранные YE (YE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 102 | 102 | 0 | 0 | 102 | 102 | 0 |
Стоимость поверки Манометры мембранные YE (YE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.1.4 «Устройство и работа» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
ПравообладательAnhui Tiankang (Group) Shares Co., Ltd, Китай
Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: + 7 (495) 481-33-80
E-mail: info@metrologiya.prommashtest.ru
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Манометры конструктивно состоят из корпуса, внутри которого находится чувствительный элемент, соединенный через передаточный механизм со стрелкой, острый конец которой перемещается по окружности циферблата. Под воздействием измеряемого давления чувствительный элемент деформируется и с помощью передаточного механизма преобразуется перемещение стрелки относительно шкалы циферблата манометра.
К данному типу средств измерений относятся манометры с заводскими номерами, указанными в таблице 1.
Таблица 1 - Заводские номера манометров
|
№ |
Заводской номер |
№ |
Заводской номер |
№ |
Заводской номер |
|
1 |
2205Р-18843-08094 |
35 |
2205Р-21793-22080 |
69 |
2205Р-21793-22121 |
|
2 |
2205Р-18843-08099 |
36 |
2205Р-21793-22127 |
70 |
2205Р-21793-22056 |
|
3 |
2205Р-18843-08097 |
37 |
2205Р-21793-22062 |
71 |
2205Р-21793-22051 |
|
4 |
2205Р-18843-08095 |
38 |
2205P-21793-22059 |
72 |
2205Р-21793-22110 |
|
5 |
2205Р-18843-08096 |
39 |
2205Р-21793-22071 |
73 |
2205Р-21793-22076 |
|
6 |
2205Р-18843-08098 |
40 |
2205Р-21793-22061 |
74 |
2205Р-21793-22129 |
|
7 |
2205Р-18843-08100 |
41 |
2205Р-21793-22081 |
75 |
2205Р-21793-22130 |
|
8 |
2205Р-18843-08104 |
42 |
2205Р-21793-22074 |
76 |
2205Р-21793-22087 |
|
9 |
2205Р-18843-08105 |
43 |
2205Р-21793-22101 |
77 |
2205Р-21793-22133 |
|
10 |
2205Р-18843-08108 |
44 |
2205Р-21793-22105 |
78 |
2205Р-21793-22094 |
|
11 |
2205Р-18843-08101 |
45 |
2205Р-21793-22097 |
79 |
2205Р-21793-22119 |
|
12 |
2205Р-18843-08109 |
46 |
2205Р-21793-22075 |
80 |
2205Р-21793-22116 |
|
13 |
2205Р-18843-08107 |
47 |
2205Р-21793-22084 |
81 |
2205Р-21793-22109 |
|
14 |
2205Р-18843-08106 |
48 |
2205Р-21793-22135 |
82 |
2205Р-21793-22066 |
|
15 |
2205Р-18843-08103 |
49 |
2205Р-21793-22086 |
83 |
2205Р-21793-22091 |
|
16 |
2205Р-18843-08102 |
50 |
2205Р-21793-22132 |
84 |
2205Р-21793-22078 |
|
17 |
2205Р-21793-22102 |
51 |
2205Р-21793-22134 |
85 |
2205Р-21793-22122 |
Продолжение таблицы 1
|
№ |
Заводской номер |
№ |
Заводской номер |
№ |
Заводской номер |
|
18 |
2205Р-21793-22117 |
52 |
2205Р-21793-22124 |
86 |
2205Р-21793-22136 |
|
19 |
2205Р-21793-22055 |
53 |
2205Р-21793-22093 |
87 |
2205Р-21793-22079 |
|
20 |
2205Р-21793-22054 |
54 |
2205Р-21793-22064 |
88 |
2205Р-21793-22083 |
|
21 |
2205Р-21793-22114 |
55 |
2205Р-21793-22058 |
89 |
2205Р-21793-22057 |
|
22 |
2205Р-21793-22073 |
56 |
2205Р-21793-22069 |
90 |
2205Р-21793-22120 |
|
23 |
2205Р-21793-22131 |
57 |
2205Р-21793-22096 |
91 |
2205Р-21793-22053 |
|
24 |
2205Р-21793-22112 |
58 |
2205Р-21793-22098 |
92 |
2205Р-21793-22111 |
|
25 |
2205Р-21793-22104 |
59 |
2205Р-21793-22060 |
93 |
2205Р-21793-22068 |
|
26 |
2205Р-21793-22115 |
60 |
2205Р-21793-22085 |
94 |
2205Р-21793-22067 |
|
27 |
2205Р-21793-22099 |
61 |
2205Р-21793-22106 |
95 |
2205Р-21793-22108 |
|
28 |
2205Р-21793-22100 |
62 |
2205Р-21793-22103 |
96 |
2205Р-21793-22107 |
|
29 |
2205Р-21793-22063 |
63 |
2205Р-21793-22089 |
97 |
2205Р-21793-22125 |
|
30 |
2205Р-21793-22088 |
64 |
2205Р-21793-22082 |
98 |
2205Р-21793-22070 |
|
31 |
2205Р-21793-22090 |
65 |
2205Р-21793-22118 |
99 |
2205Р-21793-22077 |
|
32 |
2205Р-21793-22072 |
66 |
2205Р-21793-22052 |
100 |
2205Р-21793-22128 |
|
33 |
2205Р-21793-22126 |
67 |
2205Р-21793-22113 |
101 |
2205Р-21793-22095 |
|
34 |
2205Р-21793-22092 |
68 |
2205Р-21793-22123 |
102 |
2205Р-21793-22065 |
Заводские номера в виде буквенно-цифрового обозначения, состоящие из арабских цифр и букв латинского алфавита, нанесены на шкалу манометра или на тыльную сторону корпуса манометра типографским методом.
Знак поверки наносится на защитное стекло манометра и (или) в паспорт манометра.
Пломбирование манометра не предусмотрено. Общий вид манометров представлен на рисунке 1.
Лист № 3
Всего листов 4
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, кПа |
в соответствии с таблицей 3 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления1), % |
в соответствии с таблицей 3 |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений давления, вызванной отклонением температуры окружающей среды от нормальных условий, на каждые 10 °С, % |
±0,4 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,0 |
|
1) вариация показаний средств измерений не превышает абсолютного значения допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления | |
Таблица 3 - Диапазоны измерений манометров и погрешности
|
№ в соответствии с таблицей 1 |
Диапазон измерений, кПа |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления, % |
|
1 - 7 |
от 0 до 10 |
±1,6 |
|
8 - 16 |
от -5 до 5 |
±1,6 |
|
17 - 102 |
от -2 до 2 |
±2,5 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- диаметр |
100 |
|
- длина |
140 |
|
Масса, кг, не более |
1,3 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -30 до +31 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,0 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
87600 |
