Номер по Госреестру СИ: 95575-25
95575-25 Зонды гидрологические
(DW)
Назначение средства измерений:
Зонды гидрологические DW (далее - зонды) предназначены для измерений температуры, удельной электрической проводимости (УЭП) и гидростатического давления воды.
Внешний вид.
Зонды гидрологические
Рисунок № 1
Внешний вид.
Зонды гидрологические
Рисунок № 2
Внешний вид.
Зонды гидрологические
Рисунок № 3
Внешний вид.
Зонды гидрологические
Рисунок № 4
Внешний вид.
Зонды гидрологические
Рисунок № 5
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства - 26.05.2030
Номер записи - 197350
ID в реестре СИ - 1425819
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
исп. DW1613,
Производитель
Изготовитель - Qingdao Daowan Technology Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1024 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Зонды гидрологические (DW)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Бесплатный
Кто поверяет Зонды гидрологические (DW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 3 | 2 | 1 | 0 | 3 | 2 | 1 |
Стоимость поверки Зонды гидрологические (DW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Зонды имеют встроенное программное обеспечение (далее - ПО) «firmware», разработанное для выполнения измерений, передачи результатов измерений и автономное ПО «DaowanCTD», которое обеспечивает сбор, обработку, проверку состояния и настройку зонда.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 3 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное |
автономное | |
|
Идентификационное наименование ПО |
firmware |
DaowanCTD |
|
Номер версии (идентификационный номер) ПО |
6.хх.хх1) |
5.хх.х |
|
1) Обозначения «х» не относятся к метрологически значимой части ПО | ||
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист формуляра «Зонды гидрологические DW».
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Зонды гидрологические DW. Формуляр» в главе 4 «Работа с программным обеспечением».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 19 ноября 2024 г. № 2712;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653;
Стандарт предприятия «Зонды гидрологические DW».
ПравообладательQingdao Daowan Technology Co., Ltd, Китай
Юридический адрес: Qingdao Institute of Ocean Sensor Industrial Technology, No.1 Keji Road, Jimo District, Qingdao City, Shandong Province, P.R. China, 266237 Телефон: 0532-67722338; факс 0532-67722339
E-mail: info@daowantech.cn
Web-сайт: www.daowantech.cn
Изготовитель
Qingdao Daowan Technology Co., Ltd, КитайАдрес: Qingdao Institute of Ocean Sensor Industrial Technology, No.1 Keji Road, Jimo District, Qingdao City, Shandong Province, P.R. China, 266237 Телефон: 0532-67722338; факс 0532-67722339
E-mail: info@daowantech.cn
Web-сайт: www.daowantech.cn
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Qingdao Daowan Technology Co., Ltd, КитайЮридический адрес: Qingdao Institute of Ocean Sensor Industrial Technology, No.1 Keji Road, Jimo District, Qingdao City, Shandong Province, P.R. China, 266237 Телефон: 0532-67722338; факс 0532-67722339
E-mail: info@daowantech.cn
Web-сайт: www.daowantech.cn
К настоящему типу средств измерений относятся зонды гидрологические DW следующих модификаций: DW11, DW11-D, DW12, DW14, DW14-D, DW15, DW16, DW16-D, которые отличаются друг от друга набором измерительных каналов. Измерительные каналы для каждой модификации указаны в таблице 1.
Конструктивно зонды состоят из электронного блока с функциями микропроцессорного вычислительного, запоминающего и регистрирующего устройства в герметичном корпусе, а также измерительных чувствительных элементов (датчиков), имеющих непосредственный контакт с окружающей средой.
Таблица 1 - Измерительные каналы модификаций
|
Модификация зонда |
Измерительные каналы |
|
DW11, DW11-D |
Канал измерений гидростатического давления воды |
|
DW12 |
Канал измерений температуры воды |
|
DW14, DW14-D |
Канал измерений температуры и гидростатического давления воды |
|
DW15 |
Канал измерений температуры и УЭП воды |
|
DW16, DW16-D |
Канал измерений температуры, УЭП и гидростатического давления воды |
Модификации зондов могут быть выполнены в следующих исполнениях, представленных в таблице 2.
Таблица 2 - Исполнения зондов
|
Модификация зонда |
Исполнение1-1 |
Режим работы |
|
DW11, DW11-D |
DW1113, DW1113-D, |
автономный |
|
DW1123, DW1123-D |
режим реального времени | |
|
DW12 |
DW1213, DW1213-D, |
автономный |
|
DW1223, DW1223-D |
режим реального времени | |
|
DW14, DW14-D |
DW1413, , DW1413-D, |
автономный |
|
DW1423, DW1423-D |
режим реального времени | |
|
DW152) |
DW1513, DW1516, DW1513-D, DW1516-D; |
автономный |
|
DW1523, DW1526, DW1523-D, DW1526-D |
режим реального времени |
Продолжение таблицы 2
|
Модификация зонда |
Исполнение1-1 |
Режим работы |
|
DW16, DW16-D2) |
DW1613, DW1616, , DW1613-D, DW1616-D, |
автономный |
|
DW1623, DW1626, DW1623-D, , DW1626-D |
режим реального времени | |
|
DW1633, DW1636, DW1633-D, , DW1636-D |
автономный; режим реального времени | |
| ||
Принцип действия датчиков температуры воды зондов модификаций: DW12, DW14, DW14-D, DW15, DW16, DW16-D - основан на определении электрического сопротивления платинового термометра сопротивления в зависимости от изменения температуры анализируемой среды.
Принцип действия датчиков УЭП зондов исполнений DW1513, DW1513-D, DW1523, DW1523-D, DW1613, DW1613-D, DW1623, DW1623-D, DW1633, DW1633-D - индуктивный, основанный на изменении магнитной проводимости при контакте с анализируемой средой; датчиков УЭП зондов исполнений DW1516, DW1516-D, DW1526, DW1526-D, DW1616, DW1616-D, DW1626, DW1626-D, DW1636, DW1636-D - кондуктометрический, основанный на изменении напряжения при контакте с анализируемой средой.
Принцип действия датчиков гидростатического давления зондов модификаций: DW11, DW11-D, DW14, DW14-D, DW16, DW16-D - основан на определении электрического напряжения тензометрической пластины датчика давления при изменении ее прогиба под действием внешнего гидростатического давления воды.
Для обеспечения возможности получения результатов измерений в режиме реального времени зонд оборудуется интерфейсом RS-232.
По кабелю, подключаемому к этому разъему, может также подаваться и электропитание, если зонд устанавливается на постоянной основе.

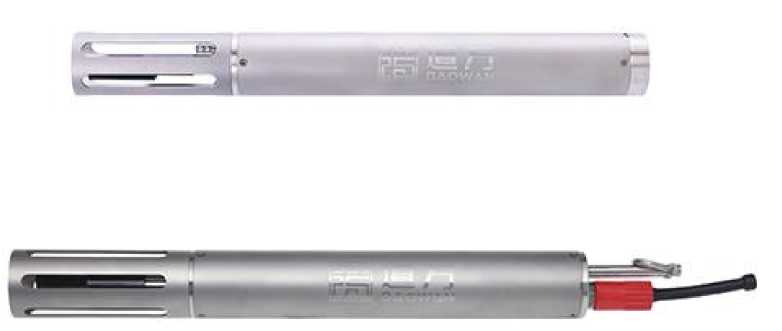

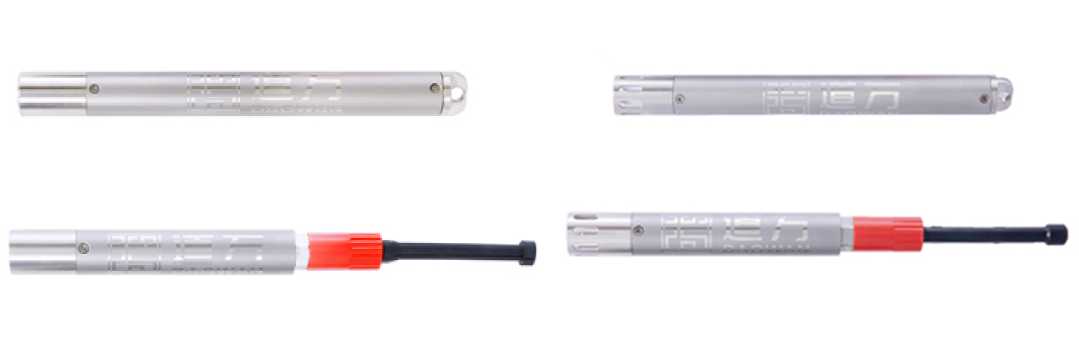

Общий вид зондов приведен на рисунке 1.
Нанесение знака поверки на зонд не предусмотрено.
Серийный номер, в виде цифрового обозначения, состоящего из четырех арабских цифр, наносится методом лазерной гравировки на верхнюю часть крышки зонда. Место нанесения и формат серийного номера приведено на рисунке 2.
Пломбирование зондов не предусмотрено.
1
2
|
- ■“ |
5
1 - модификация DW11; 2 - модификация DW12;
3 - модификация DW14; 4 - модификация DW15; 5 - модификация DW16
Рисунок 1 - Общий вид зондов

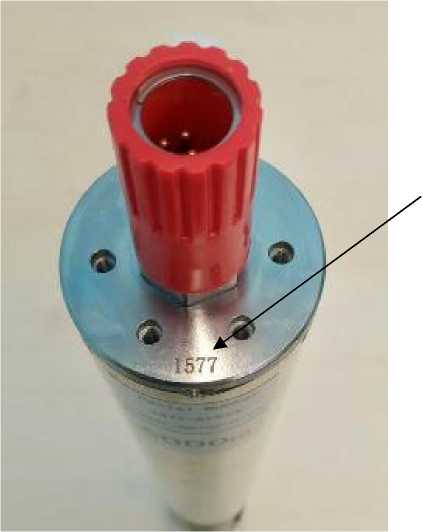

Место нанесения и формат серийного номера
Рисунок 2 - Место нанесения и формат серийного номера
Таблица 7 - Комплектность зондов
|
Наименование |
Обозначение |
Количество |
|
Зонд гидрологический |
DW |
1 шт. |
|
Кабель передачи данных |
- |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
|
Интерфейс связи |
RS-232 |
1 шт. |
|
Программное обеспечение на U SB-флеш-накопителе |
DaowanCTD |
1 шт. |
|
Формуляр |
Зонды гидрологические DW |
1 экз. |
|
Транспортировочный кейс |
- |
1 шт. |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений гидростатического давления, МПа |
от 0 до 15 |
|
Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений гидростатического давления, % |
±0,1 |
|
Диапазон измерений температуры воды, °С |
от -5,00 до +36,00 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воды, °С |
±0,01 |
|
Диапазон измерений УЭП, См/м |
от 0,02 до 7,5 |
|
Пределы допускаемой абсолютной погрешности измерений УЭП в диапазоне от 0,02 до 0,1 См/м включ., См/м |
±0,02 |
|
Пределы допускаемой относительной погрешности измерений УЭП в диапазоне св. 0,1 до 7,5 См/м, % |
±1 |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электропитания: Напряжение постоянного тока, В Потребляемая мощность, Вт, не более |
от 9 до 18 0,2 |
|
Габаритные размеры, мм, не более:
|
420,0 54,0 |
|
Масса, кг, не более |
2,5 |
|
Условия эксплуатации: температура анализируемой среды, °С гидростатическое давление, МПа |
от -5 до +36 от 0 до 15 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
