Номер по Госреестру СИ: 95572-25
95572-25 Анализаторы электрических цепей и сигналов комбинированные портативные
(AkmeTech AT4957)
Назначение средства измерений:
Анализаторы электрических цепей и сигналов комбинированные портативные AkmeTech AT4957 (далее - анализаторы) предназначены для векторного анализа цепей, анализа спектра, измерения мощности радиосигналов.
Внешний вид.
Анализаторы электрических цепей и сигналов комбинированные портативные
Рисунок № 1
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства - 26.05.2030
Номер записи - 197347
ID в реестре СИ - 1425816
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
AkmeTech AT4957F, AkmeTech AT4957D,
Производитель
Изготовитель - Акционерное общество "Акметрон" (АО "Акметрон")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1024 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Анализаторы электрических цепей и сигналов комбинированные портативные (AkmeTech AT4957)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Акметрон" (АО "Акметрон")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93468-24 14.10.2029 |
Приемники измерительные, Akmetech AT3943B Акционерное общество "Акметрон" (АО "Акметрон") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95417-25 12.05.2030 |
Генераторы сигналов, АkmeTech AT1466 Акционерное общество "Акметрон" (АО "Акметрон") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95572-25 26.05.2030 |
Анализаторы электрических цепей и сигналов комбинированные портативные, AkmeTech AT4957 Акционерное общество "Акметрон" (АО "Акметрон") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95662-25 16.06.2030 |
Генераторы сигналов, Akmetech AT1435 Акционерное общество "Акметрон" (АО "Акметрон") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Анализаторы электрических цепей и сигналов комбинированные портативные (AkmeTech AT4957)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 1 | 3 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы электрических цепей и сигналов комбинированные портативные (AkmeTech AT4957)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) выполняет функции: управление работой анилизатора, выбор режимов измерений, выбор формы индикации и регистрации результатов измерений.
ПО не может быть использовано отдельно от измерительно-вычислительной платформы преобразователя. Метрологически значимая часть ПО и измеренные данные не имеют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 2.
аблица 2
|
Идентификационные данные (признаки) |
Значениия |
|
Идентификационное наименование ПО |
Microwave analyzer |
|
Номер версии (идентификационный номер) ПО |
2.6.3 и выше |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
|
Место пломбировки от несанкционированного доступа |
Место нанесения заводского номера |
Место наклейки знака утверждения типа |

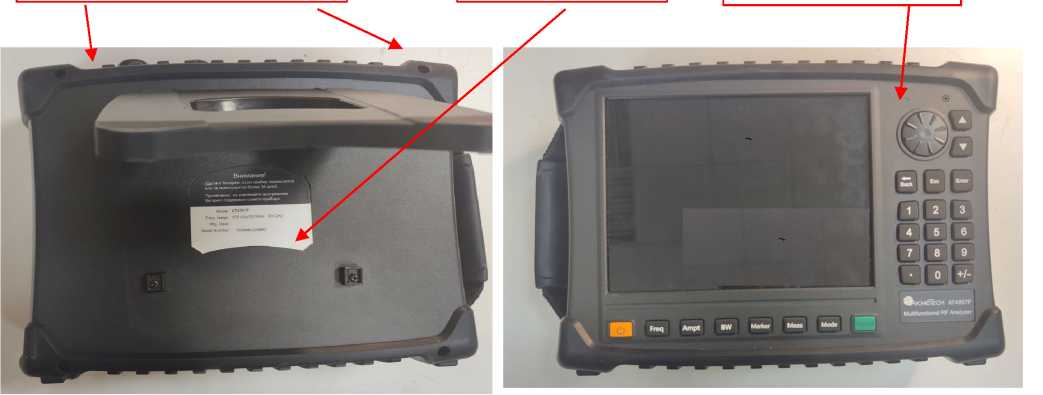

Рисунок 2 - Общий вид модуля сзади (слева) и спереди (справа)
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку фотохимическим методом для последующего крепления на передней панели модуля и типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в части 1 МТЛБ.411168.001 РЭ «Анализатор электрических цепей и сигналов комбинированный портативный AT4957В/D/E/F. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 16 августа 2023 г. № 1678 «Об утверждении государственной поверочной схемы для средств измерений волнового сопротивления, комплекных коэфииентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37, 5 ГГц»;
МИ 3411-2013 ГСИ. Анализаторы цепей векторные. Методика определения метрологических характеристик;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
МТЛБ.411168.001 ТУ «Технические условия. Анализатор электрических цепей и сигналов комбинированный портативный «AkmeTech AT4957».
ПравообладательАкционерное общество «Акметрон» (АО «Акметрон») ИНН 7723827170
Юридический адрес: 109544, г. Москва, вн. тер. г. муниципальный округ Таганский, ул. Рабочая, д. 93, стр. 2
Телефон (факс): +7 (495) 252-00-96
E-mail: info@akmetron.ru
Изготовитель
Акционерное общество «Акметрон» (АО «Акметрон»)ИНН 7723827170
Адрес: 109544, г. Москва, вн. тер. г. муниципальный округ Таганский, ул. Рабочая, д. 93, стр. 2
Телефон (факс): +7 (495) 252-00-96
E-mail: info@akmetron.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13 Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48
Правообладатель
Акционерное общество «Акметрон» (АО «Акметрон») ИНН 7723827170Юридический адрес: 109544, г. Москва, вн. тер. г. муниципальный округ Таганский, ул. Рабочая, д. 93, стр. 2
Телефон (факс): +7 (495) 252-00-96
E-mail: info@akmetron.ru
Анализаторы в зависимости от варианта исполнения функционируют в режиме анализатора цепей или анализатора спектра.
Принцип действия анализаторов в режиме анализатора цепей, анализатора кабелей и антенн основан на воздействии на исследуемый объект сигналом с выхода встроенного синтезатора частоты (СЧ) и раздельном измерении параметров падающего и отраженного сигналов. Принцип действия анализаторов в режиме анализатора спектра основан на последовательном анализе спектра, анализатор функционирует как перестраиваемый автоматически или вручную гетеродинный приемник с индикацией амплитуд спектральных компонент.
Функционально анализатор состоит из: синтезатора частоты, приемника, блока разделения сигнала на падающий и отраженный, блока вычисления и управления, блока питания и аккумуляторной батареи.
Конструктивно анализатор представляет собой моноблок, на передней панели которого расположены органы управления и жидкокристаллический индикатор, на верхней панели расположены ВЧ и СВЧ соединители для подключения объектов измерений и внешних антенн, вход (выход) опорного генератора.
Общий вид анализаторов, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, знака поверки, место нанесения заводского номера представлены на рисунках 1 и 2. Заводской номер, идентифицирующий каждый экземпляр анализатора, наносится на информационную табличку фотохимическим методом или гравированием, размещаемую на панели.
Анализаторы электрических цепей и сигналов комбинированные портативные AkmeTech AT4957 выпускаются в следующих модификациях: AkmeTech AT4957B, AkmeTech AT4957D, AkmeTech AT4957E, AkmeTech AT4957F.
Функциональные возможности генераторов определяется составом опций, входящих в состав генераторов. Состав опций, их функциональные возможности и наличие в составе генераторов приведены в таблице 1.
аблица 1
|
Опция |
Описание |
|
S02 |
Программное обеспечение для тестирования антенн |
|
S03 |
Программное обеспечение векторного вольтметра |
|
S04 |
Программное обеспечение для измерений мощности с использованием датчика мощности с интерфейсом USB |
|
S05 |
Программное обеспечение для измерений мощности |
|
S06 |
Программное обеспечение для измерений напряженности поля |
|
S07 |
Программное обеспечение для определения геолокации с использованием сигналов GPS |
Место наклейки знака
поверки

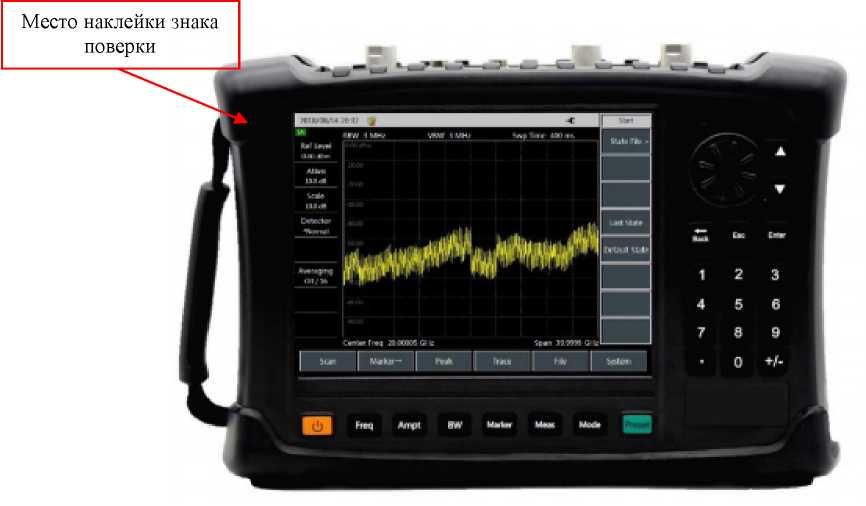

Рисунок 1 - Общий вид анализатора
Для предотвращения несанкционированного доступа анализаторы имеют защитные пломбы винтов крепления завода-изготовителя, расположенные на боковой панели, разрушающиеся при вскрытии корпуса.
Таблица 5 -
|
Наименование |
Обозначение |
Количество, шт. |
|
Анализатор электрических цепей и сигналов комбинированный портативный |
AT4957 |
1 |
|
Кабель питания с блоком питания |
- |
1 |
|
Аккамуляторная батарея |
- |
1 |
|
Набор адаптеров коаксиальных |
ЛРТФ.468562.102 (для моделей AT4957B, AT4957D, AT4957E) ЛРТФ.468562.103 (для модели AT4957F) |
1 |
|
Комплект мер калибровочный* |
- |
1 |
|
Руководство по эксплуатации |
МТЛБ.411168.001 РЭ |
1 |
|
Паспорт |
МТЛБ.411168.001 ПС |
1 |
*Поставляется по отдльному заказу
Метрологические характеристики анализатора в представлены в таблице 3, технические - в таблице 4.
аблица 3 - Метрологические характеристики в режиме анализатора спектра
|
Наименование характеристики |
Значение характеристики |
|
Метрологические характеристики в режиме анализатора спектра | |
|
Диапазон рабочих частот, Гц: |
от 9-103 до 6,5-109 |
|
AkmeTech AT4957B | |
|
AkmeTech AT4957D |
от 1405 до 18^ 109 |
|
AkmeTech AT4957E |
от 1405 до 26Д109 |
|
AkmeTech AT4957F |
от 1405 до 40^ 109 |
|
Пределы допускаемой относительной погрешности |
± 140"6 |
|
установки частоты опорного генератора, не более | |
|
Наименование характеристики |
Значение характеристики |
|
Спектральная плотность мощности фазового шума на частоте 1 ГГц в полосе пропускания 1 Гц относительно уровня несущей, дБн/Гц, не более: для AkmeTech AT4957B | |
|
при отстройке от несущей 100 кГц |
-108 |
|
при отстройке от несущей 1 МГц |
-112 |
|
при отстройке от несущей 10 МГц |
-118 |
|
для AkmeTech AT4957D, AT4957E, AT4957F | |
|
при отстройке от несущей 100 Гц |
-86 |
|
при отстройке от несущей 1 кГц |
-89 |
|
при отстройке от несущей 30 кГц |
-99 |
|
при отстройке от несущей 100 кГц |
-97 |
|
при отстройке от несущей 1 МГц |
-115 |
|
при отстройке от несущей 10 МГ ц |
-125 |
|
Спектральная плотность мощности фазового шума на частоте 10 ГГц в полосе пропускания 1 Гц относительно уровня несущей, дБн/Гц, не более: для AkmeTech AT4957D, AT4957E, AT4957F | |
|
при отстройке от несущей 100 Гц |
-75 |
|
при отстройке от несущей 1 кГц |
-92 |
|
при отстройке от несущей 30 кГц |
-95 |
|
при отстройке от несущей 100 кГц |
-90 |
|
при отстройке от несущей 1 МГц |
-108 |
|
при отстройке от несущей 10 МГ ц |
-125 |
|
Номинальные значения полос пропускания узкополосного |
от 10 до 5406 |
|
фильтра по уровню минус 3 дБ с шагом кратностью 1-3-10, Гц | |
|
Пределы допускаемой относительной погрешности установки ширины полос пропускания по уровню минус 3 дБ, %: | |
|
при ширине полосы пропускания от 3 кГц до 3 МГц |
±10 |
|
при ширине полосы пропускания 5 МГ ц |
±15 |
|
Пределы допускаемой абсолютной погрешности измерений мощности, дБ, не более: для AkmeTech AT4957B | |
|
в диапазоне частот от 0,05 до 6,5 ГГц |
±1,8 |
|
для AkmeTech AT4957D | |
|
в диапазоне частот от 0,05 до 6,5 ГГц включ. |
±2,0 |
|
в диапазоне частот св. 6,5 до 18 ГГц |
±2,0 |
|
для AkmeTech AT4957E | |
|
в диапазоне частот от 0,05 до 6,5 ГГц включ. |
±2,0 |
|
в диапазоне частот св. 6,5 до 18,0 ГГц включ. |
±2,0 |
|
в диапазоне частот св. 18,0 до 26,5 ГГц |
±2,3 |
|
для AkmeTech AT4957F | |
|
в диапазоне частот от 0,05 до 6,5 ГГц включ. |
±2,0 |
|
в диапазоне частот св. 6,5 до 18,0 ГГц включ. |
±2,0 |
|
в диапазоне частот св. 18,0 до 26,5 ГГц включ. |
±2,3 |
|
в диапазоне частот св. 26,5 до 40,0 ГГц |
±2,7 |
|
Наименование характеристики |
Значение характеристики |
|
Средний уровень собственных шумов с выключенным предусилителем, дБмВт/Гц, не более: для AkmeTech AT4957B | |
|
в диапазоне частот от 0,002 до 4,5 ГГц включ. |
-135 |
|
в диапазоне частот св. 4,5 до 7,0 ГГц включ. |
-140 |
|
в диапазоне частот св. 7 до 13 ГГц включ. |
-138 |
|
для AkmeTech AT4957D | |
|
в диапазоне частот от 0,002 до 4,5 ГГц включ. |
-136 |
|
в диапазоне частот св. 4,5 до 7,0 ГГц включ. |
-133 |
|
в диапазоне частот св. 7 до 13 ГГц включ. |
-128 |
|
в диапазоне частот св. 13 до 18 ГГц включ. |
-118 |
|
для AkmeTech AT4957E | |
|
в диапазоне частот от 0,002 до 4,5 ГГц включ. |
-136 |
|
в диапазоне частот св. 4,5 до 7,0 ГГц включ. |
-133 |
|
в диапазоне частот св. 7 до 13 ГГц включ. |
-128 |
|
в диапазоне частот св. 13 до 18 ГГц включ. |
-118 |
|
в диапазоне частот св. 18,0 до 26,5 ГГц включ. |
-116 |
|
для AkmeTech AT4957F | |
|
в диапазоне частот от 0,002 до 4,5 ГГц включ. |
-136 |
|
в диапазоне частот св. 4,5 до 7,0 ГГц включ. |
-133 |
|
в диапазоне частот св. 7 до 13 ГГц включ. |
-128 |
|
в диапазоне частот св. 13 до 18 ГГц включ. |
-118 |
|
в диапазоне частот св. 18,0 до 26,5 ГГц включ. |
-116 |
|
в диапазоне частот св. 26,5 до 40,0 ГГц включ. |
-114 |
|
Средний уровень собственных шумов с включенным предусилителем, дБмВт/Гц, не более: для AkmeTech AT4957B | |
|
в диапазоне частот от 0,002 до 4,5 ГГц включ. |
-150 |
|
в диапазоне частот св. 4,5 до 7,0 ГГц включ. |
-160 |
|
в диапазоне частот св. 7 до 13 ГГц включ. |
-157 |
|
для AkmeTech AT4957D | |
|
в диапазоне частот от 0,002 до 4,5 ГГц включ. |
-151 |
|
в диапазоне частот св. 4,5 до 7,0 ГГц включ. |
-148 |
|
в диапазоне частот св. 7 до 13 ГГц включ. |
-145 |
|
в диапазоне частот св. 13 до 18 ГГц включ. |
-139 |
|
для AkmeTech AT4957E | |
|
в диапазоне частот от 0,002 до 4,5 ГГц включ. |
-151 |
|
в диапазоне частот св. 4,5 до 7,0 ГГц включ. |
-148 |
|
в диапазоне частот св. 7 до 13 ГГц включ. |
-145 |
|
в диапазоне частот св. 13 до 18 ГГц включ. |
-139 |
|
в диапазоне частот св. 18,0 до 26,5 ГГц включ. |
-140 |
|
для AkmeTech AT4957F | |
|
в диапазоне частот от 0,002 до 4,5 ГГц включ. |
-151 |
|
в диапазоне частот св. 4,5 до 7,0 ГГц включ. |
-148 |
|
в диапазоне частот св. 7 до 13 ГГц включ. |
-145 |
|
в диапазоне частот св. 13 до 18 ГГц включ. |
-139 |
|
в диапазоне частот св. 18,0 до 26,5 ГГц включ. |
-140 |
|
в диапазоне частот св. 26,5 до 40,0 ГГц включ. |
-136 |
|
Максимальное значение уровня мощности входного сигнала, дБм |
27 |
|
Наименование характеристики |
Значение характеристики |
|
Метрологические характеристики в режиме векторного анализатора цепей | |
|
Диапазон рабочих частот, Гц AT4957B |
от 30403 до 6,5409 |
|
AT4957D |
от 30403 до 18409 |
|
AT4957E |
от 30403 до 26,5409 |
|
AT4957F |
от 50406 до 40-109 |
|
Диапазон измерений модуля комплексного коэффициента | |
|
отражения AT4957B |
от 0,01 до 1 |
|
AT4957D |
от 0,024 до 1 |
|
AT4957E |
от 0,03 до 1 |
|
AT4957F |
от 0,035 до 1 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
модуля комплексного коэффициента отражения (|ЛГ|), в диапазоне частот1) | |
|
AT4957B2) | |
|
- от 0,05 до 6,5 ГГц AT4957D2) |
± (0,01+0,007^Г|+0,022^Г|2) |
|
- от 0,05 до 6,5 ГГц |
± (0,016+0,015^Г|+0,032^Г|2) |
|
- св. 6,5 до 18 ГГц AT4957E3) |
± (0,025+0,016^г|+0,040^г|2) |
|
- от 0,05 до 6,5 ГГц |
± (0,016+0,015^Г|+0,032^Г|2) |
|
- св. 6,5 до 18 ГГц |
± (0,025+0,016^|г|+0,040^|г|2) |
|
- св. 18 до 26,5 ГГц AT4957F4) |
± (0,032+0,024^г|+0,056^г|2) |
|
- от 0,05 до 6,5 ГГц |
± (0,025+0,015^Г|+0,056^Г|2) |
|
- св. 6,5 до 18 ГГц |
± (0,025+0,016^г|+0,056^г|2) |
|
- св. 18 до 26,5 ГГц |
± (0,032+0,024^|г|+0,079^|г|2) |
|
- св. 26,5 до 40 ГГц |
± (0,04 +0,034^г|+0,126^г|2) |
|
Диапазон измерений фазы комплексного коэффициента отражения, градус |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений фазы комплексного коэффициента отражения |
± [1+60-arcsin(|Ar|/|r|)] |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений модуля комплексного коэффициента передачи, дБ, в диапазоне частот
от 0,05 до 6,5 ГГц
|
от -95 до 0 |
|
от 0,05 до 6,5 ГГц |
от -85 до 0 |
|
от 6,5 до 18 ГГц - AkmeTech AT4957E |
от -85 до 0 |
|
от 0,05 до 6,5 ГГц |
от -85 до 0 |
|
от 6,5 до 18 ГГц |
от -85 до 0 |
|
от 18 до 26,5 ГГц - AkmeTech AT4957F |
от -80 до 0 |
|
от 0,05 до 6,5 ГГц |
от -85 до 0 |
|
от 6,5 до 18 ГГц |
от -85 до 0 |
|
от 18 до 26,5 ГГц |
от -80 до 0 |
|
от 26,5 до 33 ГГц |
от -75 до 0 |
|
от 33 до 40 ГГц |
от -65 до 0 |
|
Диапазон измерений фазы комплексного коэффициента передачи, градус |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
модуля комплексного коэффициента передачи, дБ: AT4957B2) | |
|
- от 0 до минус 30 дБ включ. |
± 0,16 |
|
- св. минус 30 до минус 50 дБ включ. |
± 0,28 |
|
- св. минус 50 до минус 70 дБ включ. AT4957D2) |
± 0,42 |
|
- от 0 до минус 30 дБ включ. |
± 0,20 |
|
- св. минус 30 до минус 50 дБ включ. |
± 0,38 |
|
- св. минус 50 до минус 70 дБ включ. AT4957E3) |
± 0,56 |
|
- от 0 до минус 30 дБ включ. |
± 0,25 |
|
- св. минус 30 до минус 50 дБ включ. |
± 0,40 |
|
- св. минус 50 до минус 70 дБ включ. AT4957F4) |
± 0,87 |
|
до 32 ГГц включ. - от 0 до минус 30 дБ включ. |
± 0,25 |
|
- св. минус 30 до минус 50 дБ включ. |
± 0,40 |
|
- св. минус 50 до минус 70 дБ включ. св. 32 ГГц включ. |
± 0,87 |
|
- от 0 до минус 30 дБ включ. |
± 0,30 |
|
- св. минус 30 до минус 50 дБ включ. |
± 0,55 |
|
- св. минус 50 до минус 70 дБ включ. |
± 1,00 |
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
фазы комплексного коэффициента передачи, градус: | |
|
AT4957B2) | |
|
- от 0 до минус 30 дБ включ. |
± 2,0 |
|
- св. минус 30 до минус 50 дБ включ. |
± 3,6 |
|
- св. минус 50 до минус 70 дБ включ. |
± 5,2 |
|
AT4957D2) | |
|
- от 0 до минус 30 дБ включ. |
± 3,0 |
|
- св. минус 30 до минус 50 дБ включ. |
± 5,8 |
|
- св. минус 50 до минус 70 дБ включ. |
± 8,4 |
|
AT4957E3) | |
|
- от 0 до минус 30 дБ включ. |
± 3,0 |
|
- св. минус 30 до минус 50 дБ включ. |
± 5,8 |
|
- св. минус 50 до минус 70 дБ включ. |
± 8,4 |
|
AT4957F4) | |
|
до 32 ГГц включ. | |
|
- от 0 до минус 30 дБ включ. |
± 3,0 |
|
- св. минус 30 до минус 50 дБ включ. |
± 5,8 |
|
- св. минус 50 до минус 70 дБ включ. |
± 8,4 |
|
свыше 32 ГГц включ. | |
|
- от 0 до минус 30 дБ включ. |
± 5,0 |
|
- св. минус 30 до минус 50 дБ включ. |
± 9,0 |
|
- св. минус 50 до минус 70 дБ включ. |
± 13,0 |
|
Примечания: | |
|
1) |Г| - действительный (или измеренный) модуль коэффициента отражения | |
|
исследуемого устроийства в линейном масштабе; | |
|
2) Метрологические характеристик гарантируются при совместном использовании | |
|
с калибровочным комплектом 31101А, 31101B (опция H04, H05); | |
|
3) Метрологические характеристик гарантируются при совместном использовании | |
|
с калибровочным комплектом 31121 (опция H06); | |
|
4) Метрологические характеристик гарантируются при совместном использовании | |
|
с калибровочным комплектом 31123 (опция H07) | |
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип соединителей измерительных портов по ГОСТ 13317 - АkmeTech AT4957B, АkmeTech AT4957D |
III (вариант 3), розетка |
|
- АkmeTech AT4957E |
IX (вариант 2), вилка |
|
- АkmeTech AT4957F |
I, вилка |
|
Напряжения питающей сети, В: |
230±23 |
|
Частота напряжения питающей сети, Гц |
50±0,4 |
|
Потребляемая мощность, Вт, не более (без батареи): |
45 |
|
Габаритные размеры, мм, не более: - ширина |
315 |
|
- высота |
220 |
|
- глубина |
102 |
|
Масса (без батареи), кг, не более: |
5,3 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 от 84,0 до 106,7 80 |
