Номер по Госреестру СИ: 95565-25
95565-25 Динамометры
(ЗМС.ДИУ056)
Назначение средства измерений:
Динамометры ЗМС.ДИУ056, (далее - динамометр, средства измерений) предназначены для преобразования силы при прямом нагружении в наблюдаемое на шкале значение.

Внешний вид.
Динамометры
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсяна маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах 3 «Устройство и методы измерений» и 4 «Руководство по эксплуатации и хранению» документа «Динамометры ЗМС.ДИУ056. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;
ТУ 26.51.66-013-94768227-2023 «Динамометры ЗМС.ДИУ056. Технические условия».
ПравообладательАкционерное общество «Завод МетроСтандарт» (АО «ЗМС»)
ИНН 7452048949
Юридический адрес: 454020, г. Челябинск, ул. Энгельса, д. 99, помещ. 3
Телефон: (351) 729-99-10
Web-сайт: http://www.metro-standart.ru
Изготовитель
Акционерное общество «Завод МетроСтандарт» (АО «ЗМС»)ИНН 7452048949
Адрес: 454020, г. Челябинск, ул. Энгельса, д. 99, помещ. 3
Телефон: (351) 729-99-10
Web-сайт: http://www.metro-standart.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва,
вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Акционерное общество «Завод МетроСтандарт» (АО «ЗМС»)ИНН 7452048949
Юридический адрес: 454020, г. Челябинск, ул. Энгельса, д. 99, помещ. 3
Телефон: (351) 729-99-10
Web-сайт: http://www.metro-standart.ru
Принцип действия средств измерений основан на деформации упругого элемента, представляющего собой металлическую пружину, под действием прилагаемой нагрузки.
Конструкция динамометров включает в себя следующие основные части:
-
- регулировочный винт;
-
- корпус;
-
- пружина;
-
- шток.
Динамометры выпускаются в двух модификациях ЗМС.ДИУ056 Модель 1 и ЗМС.ДИУ056 Модель 2, отличающихся техническими характеристиками согласно таблице 3, а также возможностью установки удлинителей.
Общий вид динамометров на рисунке 1.
Удлинители
Место нанесения маркировочной таблички

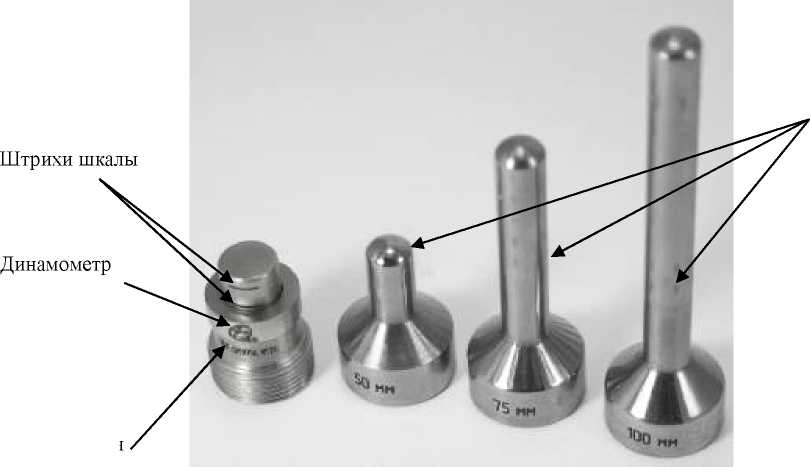

Рисунок 1 - Общий вид динамометра с удлинителями
Маркировочная табличка наносится на корпус динамометра методом лазерной гравировки и содержит следующую информацию:
- товарный знак предприятия-изготовителя;
- обозначение типа;
- заводской номер виде цифрового обозначения. Пломбировка средства измерений не предусмотрена.
Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством. Нанесение знака поверки на средство измерений не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Значение усилия по шкале №1, Н |
5 |
|
Значение усилия по шкале №2, Н |
9 |
|
Пределы допускаемой относительной погрешности, % |
±10 |
|
Общий диапазон измерения, Н |
от 5 до 9 |
|
Количество штрихов шкалы (5Н и 9Н) |
2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
ЗМС.ДИУ056 Модель 1 |
ЗМС.ДИУ056 Модель 2 | |
|
Диаметр динамометра, мм |
16 |
18 |
|
Длина динамометра, мм |
26 |
26 |
|
Габаритные размеры удлинителя на 50мм, ДхШхВ, мм |
- |
20х20х28,5 |
|
Габаритные размеры удлинителя на 75мм, ДхШхВ, мм |
- |
20х20х53,5 |
|
Габаритные размеры удлинителя на 100мм, ДхШхВ, мм |
- |
20х20х78,5 |
|
Тип измерительных поверхностей |
сферический | |
|
Тип упругого элемента |
пружина сжатия | |
|
Регулировка усилия |
за счёт винта | |
