Номер по Госреестру СИ: 91651-24
91651-24 Ролики для поверки микрометров и штангензубомеров
(Обозначение отсутствует)
Назначение средства измерений:
Ролики для поверки микрометров и штангензубомеров (далее по тексту - ролики) предназначены для воспроизведения, хранения и передачи единицы длины средствам измерений наружных линейных размеров.
Ролики могут применяться в качестве рабочего эталона для поверки (калибровки) микрометров и штангензубомеров.
Внешний вид.
Ролики для поверки микрометров и штангензубомеров
Рисунок № 1
Внешний вид.
Ролики для поверки микрометров и штангензубомеров
Рисунок № 2
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта и на нерабочую поверхность роликов, для роликов размером менее 10 мм знак утверждения типа наносится на прикрепляемый к ним металлический шильдик (табличку), методом металлографии.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Устройство и методы измерений» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 26.51.33-009-94768227-2021 Ролики для поверки микрометров и штангензубомеров. Технические условия;
Локальная поверочная схема для микрометров и штангензубомеров.
ПравообладательАкционерное общество «Завод МетроСтандарт» (АО «ЗМС»)
ИНН 7452048949
Юридический адрес: 454020, г. Челябинск, ул. Энгельса, д. 99, помещ. 3
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2а
Телефон: 8 (343) 236-30-15
Факс: 8 (343) 350-40-81
Е-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Принцип действия роликов основан на передаче единицы длины средствам измерений наружных линейных размеров.
Ролики изготавливают путем механической обработки заготовки из стали марки ШХ-15 по ГОСТ 801-78 с последующей доводкой их основных геометрических размеров.
Ролики выпускаются наборами: ЗМС.ВПМ037 - комплект из 8 шт, ЗМС.РШЗ046 -комплект из 4 шт, ЗМС.РМП045 - 10 комплектов по 6 штук (возможна поставка комплектов по-отдельности), ЗМС.ММЗ047 - комплект из 16 шт. Набор ЗМС.РШЗ046 выпускается в двух исполнениях.
Товарный знак наносится на паспорт типографским методом и методом
металлографии на нерабочую поверхность роликов, для роликов размером менее 10 мм товарный знак наносится на прикрепляемый к ним металлический шильдик (табличку).
Заводской номер в виде буквенно-цифрового или цифрового кода наносится на металлический шильдик (табличку), прикрепляемый к роликам размером менее 10 мм, на каждый ролик размером более 10 мм.
Нанесение знака поверки на ролики не предусмотрено.
Общий вид средств измерений представлен на рисунках 1 и 2.
Пломбирование роликов от несанкционированного доступа не предусмотрено.
Место нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера и знака утверждения типа

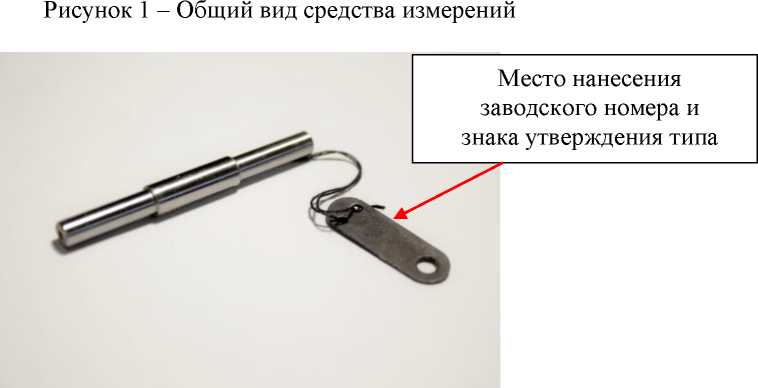

Рисунок 2 - Общий вид ролика размером менее 10 мм с металлическим шильдиком
Программное обеспечение отсутствует.
Таблица 6 -
Наименование |
Количество комплектов |
Количество штук в комплекте |
Количество футляров (шт.) |
Количество паспортов (экз.) |
Ролики для поверки микрометров и штангензубомеров: ЗМС.ВПМ037 |
1 |
8 |
1 |
1 |
ЗМС.РШЗ046 |
1 |
4 |
1 |
1 |
ЗМС.РМП045 |
10* |
6 |
10* |
10* |
ЗМС.ММЗ047 |
1 |
16 |
1 |
1 |
Примечание *Количество комплектов определяется заказом |
Таблица 1 - Метрологические характеристики ЗМС.ВПМ037
Наименование характеристики |
Значение | ||||||||
Номер ролика |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | |
Номинальное значение диаметра, мм |
10,00 |
10,12 |
10,25 |
10,37 |
30,00 |
30,12 |
30,25 |
30,37 | |
Предельные отклонения диаметра, мм |
±0,01 | ||||||||
Допуск цилиндричности, мм |
0,001 | ||||||||
Доверительные границы абсолютной погрешности измерений при доверительной вероятности 0,99, мм |
±0,001 |
Таблица 2 - Метрологические характеристики ЗМС.РШЗ046
Наименование характеристики |
Значение | ||||||||
Номер ролика |
исполнение 1 |
исполнение 2 | |||||||
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 | ||
Номинальное значение диаметра, мм |
3,00 |
25,50 |
12,00 |
58,50 |
4,50 |
26,00 |
12,00 |
58,50 | |
Предельные отклонения диаметра, мм |
±0,01 | ||||||||
Допуск цилиндричности, мм |
0,003 | ||||||||
Доверительные границы абсолютной погрешности измерений при доверительной вероятности 0,99, мм |
±0,005 |
Таблица 3 - Метрологические характеристики ЗМС.РМП045
Наименование характеристики |
Значение | ||||||
Номер комплекта |
1 | ||||||
Номер ролика |
1 |
2 |
3 |
4 |
5 |
6 | |
Номинальное значение диаметра, мм |
5,00 |
8,12 |
11,24 |
14,36 |
17,50 |
20,00 | |
Наименование характеристики |
Значение | ||||||
Номер комплекта |
2 | ||||||
Номер ролика |
7 |
8 |
9 |
10 |
11 |
12 | |
Номинальное значение диаметра, мм |
20,00 |
23,12 |
26,24 |
29,36 |
32,50 |
35,00 | |
Наименование характеристики |
Значение | ||||||
Номер комплекта |
3 | ||||||
Номер ролика |
13 |
14 |
15 |
16 |
17 |
18 | |
Номинальное значение диаметра, мм |
35,00 |
38,12 |
41,24 |
44,36 |
47,50 |
50,00 | |
Наименование характеристики |
Значение | ||||||
Номер комплекта |
4 | ||||||
Номер ролика |
19 |
20 |
21 |
22 |
23 |
24 | |
Номинальное значение диаметра, мм |
50,00 |
53,12 |
56,24 |
59,36 |
62,50 |
65,00 | |
Наименование характеристики |
Значение | ||||||
Номер комплекта |
5 | ||||||
Номер ролика |
25 |
26 |
27 |
28 |
29 |
30 | |
Номинальное значение диаметра, мм |
65,00 |
68,12 |
71,21 |
74,36 |
77,50 |
80,00 |
Таблица 3 - Метрологические характеристики ЗМС.РМП045 - продолжение
Наименование характеристики |
Значение | ||||||
Номер комплекта |
6 | ||||||
Номер ролика |
31 |
32 |
33 |
34 |
35 |
36 | |
Номинальное значение диаметра, мм |
5,00 |
9,12 |
13,24 |
17,36 |
21,50 |
25,00 | |
Наименование характеристики |
Значение | ||||||
Номер комплекта |
7 | ||||||
Номер ролика |
37 |
38 |
39 |
40 |
41 |
42 | |
Номинальное значение диаметра, мм |
25,00 |
29,12 |
33,24 |
37,36 |
41,50 |
45,00 | |
Наименование характеристики |
Значение | ||||||
Номер комплекта |
8 | ||||||
Номер ролика |
43 |
44 |
45 |
46 |
47 |
48 | |
Номинальное значение диаметра, мм |
45,00 |
49,12 |
53,24 |
57,36 |
61,50 |
65,00 | |
Наименование характеристики |
Значение | ||||||
Номер комплекта |
9 | ||||||
Номер ролика |
49 |
50 |
51 |
52 |
53 |
54 | |
Номинальное значение диаметра, мм |
65,00 |
69,12 |
73,24 |
77,36 |
81,50 |
85,00 | |
Наименование характеристики |
Значение | ||||||
Номер комплекта |
10 | ||||||
Номер ролика |
55 |
56 |
57 |
58 |
59 |
60 | |
Номинальное значение диаметра, мм |
85,00 |
89,12 |
93,24 |
97,36 |
101,50 |
105,00 | |
Предельные отклонения диаметра, мм |
±0,01 | ||||||
Допуск цилиндричности, мм |
0,001 | ||||||
Доверительные границы абсолютной погрешности измерений при доверительной вероятности 0,99, мм |
±0,001 |
Таблица 4 - Метрологические характеристики ЗМС.ММЗ047
Наименование характеристики |
Значение | ||||||||
Номер ролика |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | |
Номинальное значение диаметра, мм |
10,00 |
15,25 |
20,50 |
24,75 |
30,00 |
35,25 |
45,50 |
49,75 | |
d, мм |
8 |
16 |
24 | ||||||
b, мм |
7 |
14 |
22 | ||||||
Номер ролика |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 | |
Номинальное значение диаметра, мм |
55,00 |
60,25 |
70,50 |
74,75 |
80,00 |
85,25 |
95,50 |
99,75 | |
d, мм |
24 |
30 |
40 | ||||||
b, мм |
22 |
28 |
38 | ||||||
Предельные отклонения диаметра, мм |
±0,05 | ||||||||
Допуск круглости, мм |
0,001 | ||||||||
Допуск профиля продольного сечения, мм |
0,001 | ||||||||
Доверительные границы абсолютной погрешности измерений при доверительной вероятности 0,99, мм |
±0,001 | ||||||||
Примечание d -диаметр хвостовика ролика; b - ширина по лыскам хвостовика или ширина плоского хвостовика ролика; |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение | ||||
Обозначение |
ЗМС.ВПМ 037 |
ЗМС.РШЗ 046 |
ЗМС.РМП 045 |
ЗМС.ММЗ 047 | |
Шероховатость рабочей поверхности, Ra, мкм, не более |
0,16 | ||||
Длина рабочей поверхности, мм |
40 ± 1 |
15,0 ± 1,5 |
15,0 ± 1,5 |
20 ± 1 | |
Длина общая, мм |
80 ± 6 |
39,0 ± 1,5 |
45,0 ± 1,5 |
45 ± 1 | |
Твердость поверхностей, HRC |
от 62 до 64 |
от 58 до 62 |
от 63 до 65 |
от 59 до 65 | |
Сталь марки по ГОСТ 801-78 |
ШХ-15 | ||||
Условия эксплуатации:
|
от 17 до 23 |
от 15 до 25 |
от 16 до 24 | ||
80 |
