Модель анализатора

Модели датчиков в составе анализатора

Описание анализатора

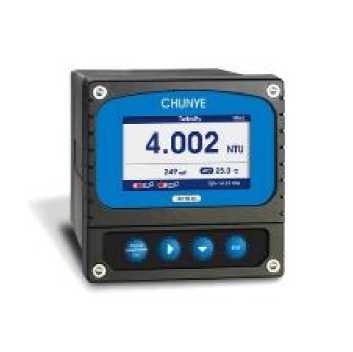

T4070-DL

датчики CS7800D-DL, CS7820D-DL,

CS7830D-DL, CS7920D-DL

Предназначен   для   измерений

мутности по формазину, ЕМФ; цветной ЖК дисплей; 4 кнопки управления

T4071-DL

датчик CS7806D-DL

Предназначен   для   измерений

мутности по формазину, ЕМФ; цветной ЖК дисплей; 4 кнопки управления

T4072-DL

датчики CS7832D-DL, CS7835D-DL

Предназначен   для   измерений

мутности по формазину, ЕМФ; цветной ЖК дисплей; 4 кнопки управления

T4075-DL

датчики CS7840D-DL, CS7850D-DL, CS7860D-DL, CS7950D-DL

Предназначен   для   измерений

мутности по каолину (взвешенных твердых веществ), мг/дм³; цветной ЖК дисплей; 4 кнопки управления

T4077-DL

датчики CS7863D-DL,CS7865D-DL

Предназначен   для   измерений

мутности по каолину (взвешенных твердых веществ), мг/дм³; цветной ЖК дисплей; 4 кнопки управления

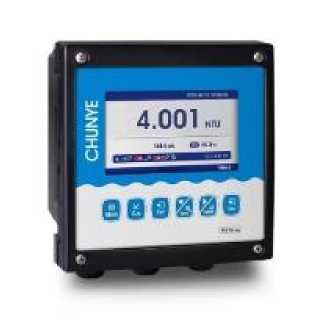

T6070-DL

датчики CS7800D-DL, CS7806D-DL, CS7820D-DL, CS7830D-DL, CS7920D-DL

Предназначен   для   измерений

мутности по формазину, ЕМФ; цветной ЖК дисплей; 6 кнопок управления

T6072-DL

датчики CS7832D-DL, CS7835D-DL

Предназначен   для   измерений

мутности по формазину, ЕМФ; цветной ЖК дисплей; 6 кнопок управления

T6075-DL

датчики CS7840D-DL, CS7850D-DL, CS7860D-DL, CS7950D-DL

Предназначен   для   измерений

мутности по каолину (взвешенных твердых веществ), мг/дм³; цветной ЖК дисплей; 6 кнопок управления

T6077-DL

датчики CS7863D-DL, CS7865D-DL

Предназначен   для   измерений

мутности по каолину (взвешенных твердых веществ), мг/дм³; цветной ЖК дисплей; 6 кнопок управления

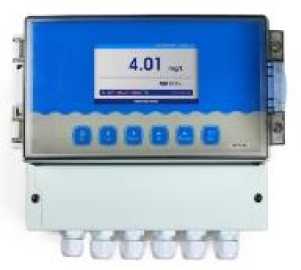

T6570-DL

датчики CS7800D-DL, CS7806D-DL, CS7820D-DL, CS7830D-DL, CS7920D-DL

Предназначен   для   измерений

мутности по формазину, ЕМФ; цветной ЖК дисплей; 6 кнопок управления

T6572-DL

датчики CS7832D-DL, CS7835D-DL

Предназначен   для   измерений

мутности по формазину, ЕМФ; цветной ЖК дисплей; 6 кнопок управления

T6575-DL

датчики CS7840D-DL, CS7850D-DL, CS7860D-DL, CS7950D-DL

Предназначен   для   измерений

мутности по каолину (взвешенных твердых веществ), мг/дм³; цветной ЖК дисплей; 6 кнопок управления

Модель анализатора

Модели датчиков в составе анализатора

Описание анализатора

T6577-DL

датчик CS7863D-DL

Предназначен   для   измерений

мутности по каолину (взвешенных твердых веществ), мг/дм³; цветной ЖК дисплей; 6 кнопок управления

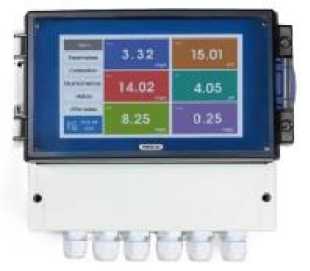

T9050-DL

датчики CS7800D-DL, CS7806D-DL, CS7820D-DL, CS7830D-DL, CS7920D-DL, CS7832D-DL, CS7835D-DL, CS7840D-DL, CS7850D-DL, CS7860D-DL, CS7950D-DL, CS7863D-DL, CS7865D-DL

Модель анализатора может быть выполнена как в настенном, так и в шкафном исполнении.

Универсальный многопараметрический анализатор предназначен    для    измерений

мутности по формазину, ЕМФ, мутности по каолину, массовая концентрация взвешенных веществ, мг/дм³.

Управление с помощью сенсорного TFT     экрана;     светодиодная

подсветка; выходные сигналы:

Пяти - групповой изолированный токовый, трех - групповой релейный выход с нормально разомкнутым контактом; возможно подключение нескольких    датчиков;    опция

беспроводной передачи данных (по заказу); возможность подключения функции защиты паролем.

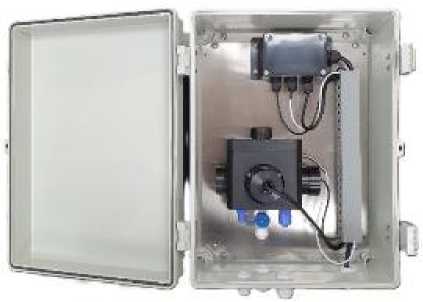

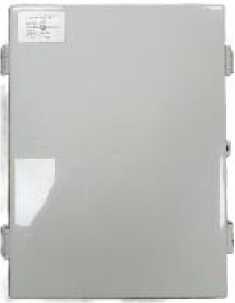

В модели, выполненной в шкафном исполнении,      устанавливаются

контроллер, проточный бак из нержавеющей стали для установки 6 цифровых датчиков различных типов и труб для циркуляции воды. На задней панели ЖК-дисплея имеется печатная плата, которая используется для приема сигналов от различных цифровых датчиков и вывода сигналов на ЖК-дисплей.

Наименование

Обозначение

Количество

Анализатор мутности

Chunye

контроллер

T4070-DL, T4071-DL, T4072-DL,

T4075-DL, T4077-DL, T6070-DL,

T6072-DL, T6075-DL, T6077-DL,

T6570-DL, T6572-DL, T6575-DL,

T6577-DL, T9050-DL

в соответствии с заказом

датчик

CS7800D-DL, CS7806D-DL, CS7820D-

DL, CS7830D-DL, CS7832D-DL, CS7835D-DL, CS7840D-DL, CS7850D-

DL, CS7860D-DL, CS7863D-DL,

CS7865D-DL, CS7920D-DL, CS7950D-DL

в соответствии с заказом

Комплект принадлежностей и ЗИП¹⁾

-

по заказу

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

-

1 экз.

¹⁾ Комплект принадлежностей и ЗИП согласовываются при заказе.

Модели анализаторов

Датчик

Диапазон показаний мутности,

ЕМФ

Диапазон измерений мутности,

ЕМФ

Пределы допускаемой погрешности

приведенной к верхнему значению диапазона (поддиапазона) измерений, %

относительной, %

T4070-DL

T6070-DL

T6570-DL

T9050-DL

CS7800D-

DL

от 0 до 20

от 0 до 20

±5

-

Модели анализаторов

Датчик

Диапазон показаний мутности,

ЕМФ

Диапазон измерений мутности,

ЕМФ

Пределы допускаемой погрешности

приведенной к верхнему значению диапазона (поддиапазона) измерений, %

относительной, %

T4071-DL

T6070-DL

T6570-DL

T9050-DL

CS7806D-

DL

от 0 до 100

от 0 до 10,0 включ.

±5

-

св. 10,0 до

100

-

±5

T4070-DL

T6070-DL

T6570-DL

T9050-DL

CS7820D-DL

от 0 до 400

от 0 до 10,0 включ.

±5

-

св. 10,0 до

400

-

±5

T4070-DL

T6070-DL

T6570-DL

T9050-DL

CS7830D-

DL

от 10 до 4000

от 10,0 до

4000

-

±5

T4072-DL

T6072-DL

T6572-DL

T9050-DL

CS7832D-DL

CS7835D-

DL

от 0 до 4000

от 0 до 10,0 включ.

±5

-

св. 10,0 до

4000

±5

T4070-DL

T6070-DL

T6570-DL

T9050-DL

CS7920D-

DL

от 0 до 400

от 0 до 10,0 включ.

±5

-

св. 10,0 до

400

-

±5

Модели анализаторов

Датчик

Диапазон показаний массовой концентрации взвешенных веществ (по каолину), мг/дм³

Диапазон измерений массовой концентрации взвешенных веществ (по каолину), мг/дм³

Пределы допускаемой погрешности

приведенной к верхнему значению поддиапазона измерений, %

относительной, %

T4075-DL

T6075-DL

T6575-DL

T9050-DL

CS7840D-DL

от 0 до 200

от 0 до

100 включ.

±10

-

св. 100 до 200

-

±10

T4075-DL

T6075-DL

T6575-DL

T9050-DL

CS7850D-DL

0 до 200

от 0 до

100 включ.

±10

-

св. 100 до 200

-

±10

Модели анализаторов

Датчик

Диапазон показаний массовой концентрации взвешенных веществ (по каолину), мг/дм³

Диапазон измерений массовой концентрации взвешенных веществ (по каолину), мг/дм³

Пределы допускаемой погрешности

приведенной к верхнему значению поддиапазона измерений, %

относительной,

%

T4075-DL,

T6075-DL,

T6575-DL,

T9050-DL

CS7860D-

DL

от 0 до 50000

от 0 до

100 включ.

±10

-

св. 100 до

20000

-

±10

T4077-DL,

T6077-DL,

T6577-DL,

T9050-DL

CS7863D-

DL

от 0 до 120000

от 0 до

100 включ.

±10

-

св. 100 до

20000

±10

T4077-DL,

T6077-DL,

T9050-DL

CS7865D-DL

от 0 до 50000

от 0 до

100 включ.

±10

св. 100 до

20000

-

±10

T4075-DL,

T6075-DL,

T6575-DL,

T9050-DL

CS7950D-DL

от 0 до 200

от 0 до

100 включ.

±10

-

св. 100 до 200

-

±10

Наименование характеристики

Значение

Параметры электрического питания:

- контроллеры T4070-DL, T4071-DL, T4072-DL, T4075-DL, T4077-DL, T6070-DL, T6072-DL, T6075-DL, T6077-DL, T6570-DL, T6572-DL, T6575-DL, T6577-DL, T9050-DL:

напряжение постоянного тока, В

от 9 до 36

напряжение переменного тока, В

- датчики CS7800D-DL, CS7806D-DL, CS7820D-DL, CS7830D-DL, CS7832D-DL, CS7835D-DL, CS7840D-DL, CS7850D-DL, CS7860D-DL,  CS7863D-DL,  CS7865D-DL,  CS7920D-DL,

CS7950D-DL:

220

напряжение постоянного тока, В

от 9 до 36

Выходные сигналы постоянного тока, мА

от 0 до 20

от 4 до 20

от 20 до 4

Наименование характеристики

Значение

Цифровые интерфейсы связи

RS-485

Поддерживаемые протоколы связи

Modbus RTU

Диапазон температуры анализируемой среды, °C:

- датчики CS7800D-DL, CS7806D-DL, CS7820D-DL, CS7830D-

DL, CS7832D-DL, CS7835D-DL, CS7850D-DL, CS7860D-DL,

CS7863D-DL, CS7865D-DL, CS7920D-DL, CS7950D-DL

от 0 до +45

- датчик CS7840D-DL

от 0 до +50

Максимальное давление анализируемой среды, МПа

- датчики CS7800D-DL, CS7806D-DL, CS7820D-DL, CS7830D-DL, CS7832D-DL, CS7835D-DL, CS7840D-DL, CS7850D-DL, CS7860D-DL,  CS7863D-DL,  CS7865D-DL,  CS7920D-DL,

CS7950D-DL

0,3

Масса, кг, не более:

- контроллеры T4070-DL, T4071-DL, T4072-DL, T4075-DL, T4077-DL

0,5

- контроллеры T6070-DL, T6072-DL, T6075-DL, T6077-DL

0,7

- контроллеры T6570-DL, T6572-DL, T6575-DL, T6577-DL

1,0

- контроллер T9050-DL:

настенное исполнение

1,3

шкафное исполнение

45,0

- датчики CS7820D-DL, CS7830D-DL, CS7835D-DL, CS7850D-DL, CS7860D-DL, CS7865D-DL

1,4

- датчик CS7832D-DL

1,5

- датчик CS7806D-DL

1,9

- датчик CS7863D-DL

2,0

- датчики CS7920D-DL, CS7950D-DL

4,0

- датчики CS7800D-DL, CS7840D-DL

6,7

Габаритные размеры (Длина^Ширина^Высота), мм, не более: - контроллеры T4070-DL, T4071-DL, T4072-DL, T4075-DL, T4077-DL

130x98x98

- контроллеры T6070-DL, T6072-DL, T6075-DL, T6077-DL

118x144x144

- контроллеры T6570-DL, T6572-DL, T6575-DL, T6577-DL

120x235x185

- контроллер T9050-DL:

настенное исполнение

120x235x185

шкафное исполнение

400x500x1470

- датчик CS7806D-DL

166x158x155

- датчики CS7800D-DL, CS7840D-DL

170x300x400

Габаритные размеры (Длина^Диаметр), мм, не более: - датчик CS7863D-DL

261x60

- датчики CS7820D-DL, CS7830D-DL, CS7850D-DL, CS7860D-DL

237x50

- датчик CS7832D-DL

223x49

- датчики CS7835D-DL, CS7865D-DL

210x50

- датчики CS7920D-DL, CS7950D-DL

160x50

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -10 до +60

- относительная влажность воздуха, %, не более

90

- атмосферное давление, кПа

от 84 до 106,7

Степень защиты по ГОСТ 14254-15:

- контроллеры T4070-DL, T4071-DL, T4072-DL, T4075-DL,

T4077-DL, T6070-DL, T6072-DL, T6075-DL, T6077-DL, T6570-

DL, T6572-DL, T6575-DL, T6577-DL

IP65

- контроллер T9050-DL:

настенное исполнение

IP65

шкафное исполнение

IP54

- датчик CS7806D-DL

IP65

- датчики CS7800D-DL, CS7820D-DL, CS7830D-DL, CS7832D-

DL, CS7835D-DL, CS7840D-DL, CS7850D-DL, CS7860D-DL,

CS7863D-DL, CS7865D-DL, CS7920D-DL, CS7950D-DL

IP68

Наименование характеристики

Значение

Средняя наработка на отказ, ч

87600

Средний срок службы, лет

10
