Номер по Госреестру СИ: 91634-24
91634-24 Анализаторы растворенного в воде кислорода
(Chunye)
Назначение средства измерений:
Анализаторы растворенного в воде кислорода Chunye (далее - анализаторы) предназначены для измерений массовой концентрации растворенного кислорода в воде (питьевой, сточной, промышленной, природной), водных растворах и других водных средах в технологических процессах, в биотехнологии, в пищевой и химической промышленности, сельском хозяйстве и при экологическом мониторинге (в том числе в составе измерительных систем).
Внешний вид.
Анализаторы растворенного в воде кислорода
Рисунок № 1
Внешний вид.
Анализаторы растворенного в воде кислорода
Рисунок № 2
Внешний вид.
Анализаторы растворенного в воде кислорода
Рисунок № 3
Внешний вид.
Анализаторы растворенного в воде кислорода
Рисунок № 4
Внешний вид.
Анализаторы растворенного в воде кислорода
Рисунок № 5
Внешний вид.
Анализаторы растворенного в воде кислорода
Рисунок № 6
Внешний вид.
Анализаторы растворенного в воде кислорода
Рисунок № 7
Внешний вид.
Анализаторы растворенного в воде кислорода
Рисунок № 8
Внешний вид.
Анализаторы растворенного в воде кислорода
Рисунок № 9
Внешний вид.
Анализаторы растворенного в воде кислорода
Рисунок № 10
Общие сведения
Дата публикации - 26.03.2024
Срок свидетельства - 22.03.2029
Номер записи - 193525
ID в реестре СИ - 1415342
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
T6040-DL, T4046-DL,
Производитель
Изготовитель - Shanghai Chunye Instrument Technology Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.
Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.
Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.
Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№790 от 2024.03.22 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Анализаторы растворенного в воде кислорода (Chunye)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shanghai Chunye Instrument Technology Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91634-24 22.03.2029 |
Анализаторы растворенного в воде кислорода, Chunye Shanghai Chunye Instrument Technology Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
95563-25 26.05.2030 |
Анализаторы мутности, Chunye Shanghai Chunye Instrument Technology Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
CR_4. СИ неразрушающего контроля — ООО «Константа»
Аналитический отчет по данным ФГИС «Аршин»: динамика поверок, доли рынка, сравнение с конкурентами и своды по типам СИ.
Комплексный срез рынка поверок средств неразрушающего контроля с фокусом на ООО «Константа». Отчет включает графики, таблицы и сводные показатели, а также Excel-выгрузки для самостоятельного анализа.
Содержание отчета
Общие сведения
- Количество типов СИ, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам (2021–2025).
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Ультразвуковые, вихретоковые, магнитные методы.
- Твердомеры, микротвердомеры, приборы для измерения блеска.
- Толщиномеры покрытий и др. группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений о непригодности.
- Число владельцев СИ по каждому типу.
- Перечень организаций-поверителей по типам СИ.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доли рынка по годам и тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Кому полезен отчет
- Руководителям и аналитикам — оценка доли «Константы» и динамики бизнеса.
- Экспертам-метрологам — структура парка СИ и тренды поверок.
- Партнерам/конкурентам — бенчмаркинг по группам СИ и организациям-поверителям.
- Инвесторам/заказчикам — подтвержденная активность и сравнительные показатели.
Кто поверяет Анализаторы растворенного в воде кислорода (Chunye)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМ" (RA.RU.312573) | 10 | 10 | 0 | 0 | 10 | 10 | 0 |
Стоимость поверки Анализаторы растворенного в воде кислорода (Chunye)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее функции сбора, обработки, отображения и передачи измерительной информации.
Основные функции метрологически значимой части программного обеспечения - обработка сигналов от первичного измерительного преобразователя и пересчет их в результат измерений в выбранных единицах измерений в соответствии с выбранным режимом, хранение данных и результатов измерений.
Настройки программного обеспечения устанавливаются в контроллерах изготовителем и не могут быть изменены в дальнейшем. Доступ к программному обеспечению исключён конструкцией контроллера. Обновление метрологически значимой части программного обеспечения в процессе эксплуатации не предусмотрено.
Идентификация версии метрологически значимой части встроенного программного обеспечения осуществляется в главном меню контроллера.
Нормирование метрологических характеристик анализаторов проведено с учетом того, что ПО является неотъемлемой частью анализаторов.
Уровень защиты программного обеспечения от непреднамеренного и преднамеренного изменения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Модель T4046-DL |
Модели T6040- DL, T6046-DL |
Модель T9050-DL | |
|
Идентификационное наименование ПО |
Online Dissolved Oxygen Meter monitor software |
Online Dissolved Oxygen Meter monitor software |
Online Dissolved Oxygen Meter monitor software |
|
Номер версии (идентификационный номер) ПО, не ниже |
6.0.20 |
19-1.0 |
xxxxxxxxxxxxV3.0* |
|
Цифровой идентификатор ПО |
- |
- |
- |
* где хххххххххххх может принимать любые буквенно-цифровые и символьные значения, V - обозначение версии программного обеспечения
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений-
- для модели T4046-DL приведены в главе 4 «Принцип действия и работа с прибором» руководства по эксплуатации «Анализаторы растворенного в воде кислорода Chunye, модель T4046-DL. Руководство по эксплуатации»;
-
- для модели T6040-DL приведены в главе 4 «Принцип действия и работа с прибором» руководства по эксплуатации «Анализаторы растворенного в воде кислорода Chunye, модель T6040-DL. Руководство по эксплуатации»;
-
- для модели T6046-DL приведены в главе 4 «Принцип действия и работа с прибором» руководства по эксплуатации «Анализаторы растворенного в воде кислорода Chunye, модель T6046-DL. Руководство по эксплуатации»;
-
- для модели T9050-DL приведены в главе 6 «Принцип действия и работа с прибором» руководства по эксплуатации «Анализаторы растворенного в воде кислорода Chunye, модель T9050-DL. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 25 июля 2023 г. № 1505 «Об утверждении Государственной поверочной схемы для средств измерений массовой концентрации растворенных в жидких средах газов (кислорода, водорода и углекислого газа)»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Стандарт предприятия Shanghai Chunye Instrument Technology Co., Ltd, КНР.
ПравообладательShanghai Chunye Instrument Technology Co., Ltd, КНР
Адрес: 4th Floor, Building 6, No.166 Mindong Road, Pudong New District, Shanghai, 201209, China
Телефон: +8621 61621082
E-mail: cyj@cy-ins.com
Web-сайт: www.chinatwinno.com
Изготовитель
Shanghai Chunye Instrument Technology Co., Ltd, КНРАдрес: 4th Floor, Building 6, No.166 Mindong Road, Pudong New District, Shanghai, 201209, China
Телефон: +8621 61621082
E-mail: cyj@cy-ins.com
Web-сайт: www.chinatwinno.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495)437-55-77, факс: +7 (495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Shanghai Chunye Instrument Technology Co., Ltd, КНРАдрес: 4th Floor, Building 6, No.166 Mindong Road, Pudong New District, Shanghai, 201209, China
Телефон: +8621 61621082
E-mail: cyj@cy-ins.com
Web-сайт: www.chinatwinno.com
Принцип действия анализаторов - оптический или амперометрический, в зависимости от применяемого датчика.
Оптический принцип основан на кислород-зависимом гашении люминесценции: измерении интенсивности флуоресценции люминофора, нанесенного на чувствительный элемент датчика. В присутствии кислорода наблюдается снижение интенсивности излучения вследствие передачи части энергии молекулам растворенного кислорода, пропорциональное его содержанию в воде.
Амперометрический принцип основан на измерении тока между электродами в электродной системе вследствие протекания на рабочем электроде электрохимической реакции с участием кислорода, поступающего в ячейку из анализируемого раствора через газопроницаемую мембрану. Сила тока зависит от содержания кислорода.
Результаты измерений массовой концентрации, мг/дм3, растворенного кислорода могут быть представлены в долях от концентрации насыщения, %.
Конструктивно анализаторы представляют собой датчик, погружаемый в анализируемую среду - амперометрический CS4773D-DL или оптический (флуоресцентный) CS4760D-DL в комплекте с контрольно-измерительным устройством (далее - контроллер). Основной корпус датчика выполнен из нержавеющей стали, верхняя и нижняя часть - из полиформальдегида, кабель для передачи данных длиной 10 м (опция - до 100 м) выполнен из полихлорвинила. Внутри датчика находится измерительная ячейка (в зависимости от типа датчика) и схема, преобразующая выходной сигнал измерительной ячейки в цифровой выходной сигнал датчика (RS485), который далее передается в контроллер с применением протокола MODBUS. Контроллер выполнен в пластмассовом корпусе с цветным жидкокристаллическим или сенсорным экраном, внутри которого расположены блок питания и микропроцессор. Контроллер осуществляет функции получения, отображения и передачи измерительной информации, а также настройки и управления анализатором.
Анализаторы выпускаются в нескольких моделях, приведенных в таблице 1.
Таблица 1 - Модели анализаторов
|
Модель |
Датчик |
Описание |
|
I4046-DL |
оптический (флуоресцентный) CS4760D-DL |
Предназначен для работы с оптическим датчиком; цветной ЖК дисплей; 4 кнопки управления; функция автоматической калибровки; температурная компенсация в ручном и автоматическом режиме; режимы вывода сигнала по каналам (4-20) мА и RS485; индикация % насыщения, тока и температуры; функция защиты паролем. |
|
I6046-DL |
оптический (флуоресцентный) CS4760D-DL |
Предназначен для работы с оптическим датчиком; цветной ЖК дисплей; 6 кнопок управления; функция автоматической калибровки; температурная компенсация в ручном и автоматическом режиме; режимы вывода сигнала по каналам (4-20) мА и RS485; индикация тока и температуры; функция защиты паролем. |
|
T6040-DL |
амперометрический CS4773D-DL |
Предназначен для работы с амперометрическим датчиком; цветной ЖК дисплей; 6 кнопок управления; функция автоматической калибровки; режим измерений дифференциального сигнала; три релейных переключателя управления; режимы вывода сигнала по каналам (4-20) мА и RS485; функция защиты паролем. |
|
T9050-DL |
амперометрический CS4773D-DL; оптический (флуоресцентный) CS4760D-DL |
Универсальный многопараметрический; предназначен для работы как с оптическими, так и с амперометрическими датчиками растворенного кислорода; управление с помощью сенсорного TFT экрана; светодиодная подсветка; выводные сигналы: 5-групповой изолированный токовый, 3-групповой релейный выход с нормально разомкнутым контактом; возможно подключение нескольких датчиков; опция беспроводной передачи данных (по заказу); возможность подключения функции защиты паролем. Модификация в шкафном исполнении выполнена в виде шкафа, в котором установлен контроллер, конструкция проточного бака из нержавеющей стали для установки 6 цифровых датчиков различных типов и труб для циркуляции воды. На задней панели ЖК-дисплея имеется печатная плата, которая используется для приема сигналов от различных цифровых датчиков и вывода сигналов на ЖК-дисплей. |
Общий вид анализаторов приведен на рисунках 1, 2.
На корпусе контроллера расположены маркировочные таблички, которые содержат следующую информацию:
- наименование модели;
- наименование изготовителя;
- серийный номер, состоящий из латинских букв и арабских цифр.
На корпусе датчиков расположены маркировочные таблички, которые содержат информацию о наименовании и серийном номере датчика, состоящем из латинских букв и арабских цифр.
Информация на маркировочную табличку на корпусе контроллера и датчика наносится типографским способом.
Примеры маркировочных табличек приведены на рисунках 3, 4.
Серийный номер, однозначно идентифицирующий экземпляр средства измерений присваивается по номеру контроллера. Сведения о серийных номерах датчиков, входящих в состав средства измерений, указываются в паспорте.
Пломбирование и нанесение знака поверки на анализаторы не предусмотрено.
CHUNYE
8.25 "si
8.25 т9г
а) Модель T4046-DL
Т6046
8.25 тяЛ

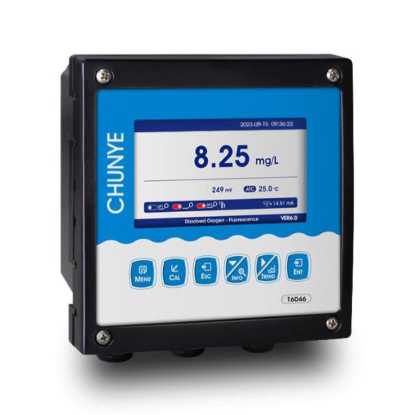

в) Модель T6046-DL

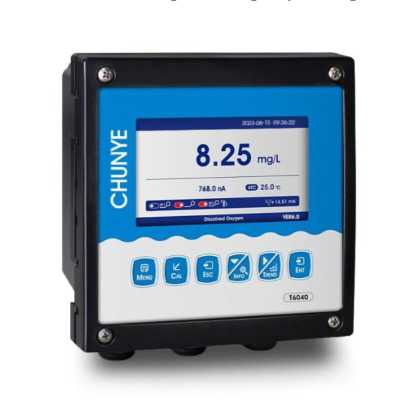

б) Модель T6040-DL

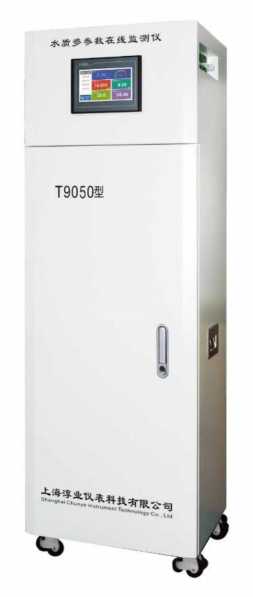

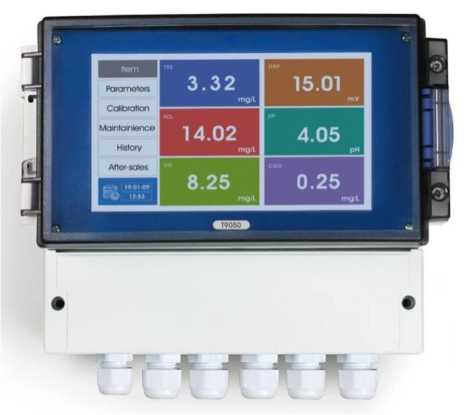

г) Модель T9050-DL (настенное исполнение)

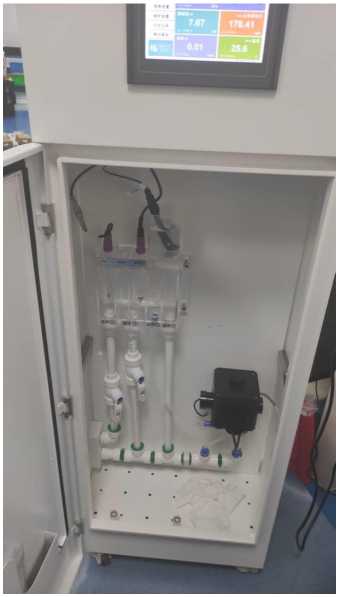

д) Модель T9050-DL (шкафное исполнение)
Рисунок 1 - Общий вид контроллеров

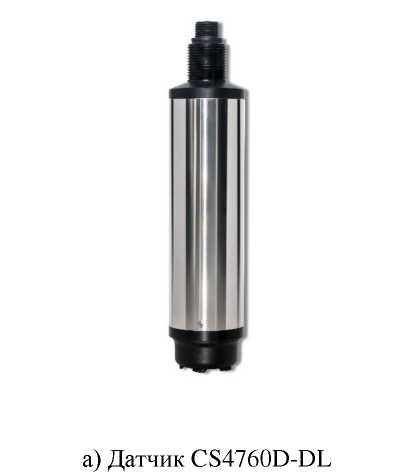

а) Датчик CS4760D-DL

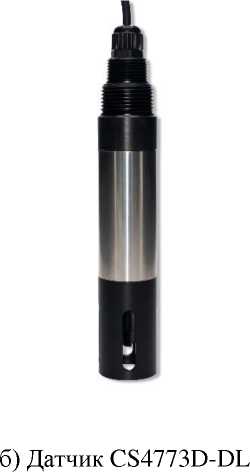

б) Датчик CS4773D-DL
Рисунок 2 - Общий вид датчиков
)■!■■> ax hpWf ~|
T4046 PL I
22OVAC
5«1?3>?537-^Г|
06'08'2023_____

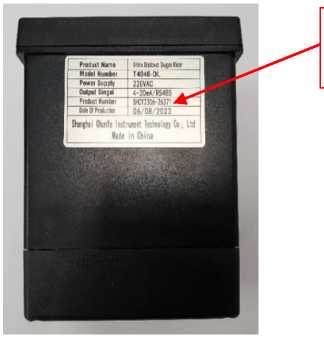

а) Модель T4046-DL
Место нанесения серийного номера

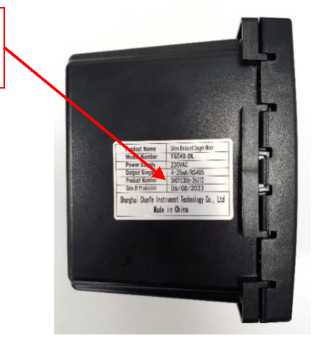

б) Модель T6040-DL, T6046-DL

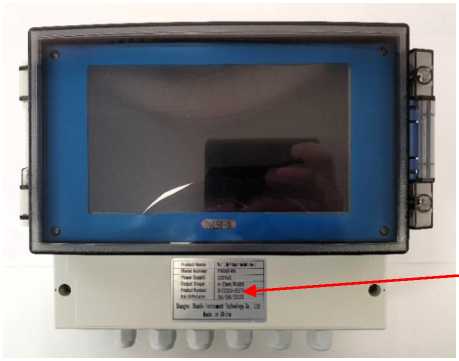

в) Модель T9050-DL
Рисунок 3 - Пример маркировочной таблички на контроллерах
Место нанесения
серийного номера
а) Датчик CS4760D-DL

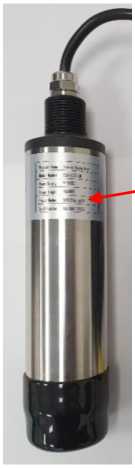

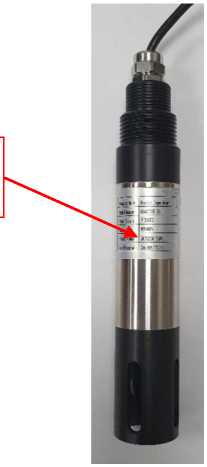

Рисунок 4 - Пример маркировочной таблички на датчиках
Место нанесения серийного номера
б) Датчик CS4773D-DL
Таблица 5 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор растворенного в воде кислорода в составе: Контроллер Датчик |
Chunye | |
|
T4046-DL, T6040-DL, T6046-DL, T9050-DL |
1 шт. модель в соответствии с заказом | |
|
CS4760D-DL, CS4773D-DL |
1 шт. модель в соответствии с заказом | |
|
Комплект принадлежностей и ЗИП1) |
- |
по заказу |
|
Комплект эксплуатационной документации (руководство по эксплуатации, паспорт) |
- |
1 компл. |
|
Методика поверки |
- |
1 экз. |
|
Примечания: 1) - комплект принадлежностей и ЗИП согласовываются при заказе. | ||
Таблица 3 - Метрологические характеристики
|
Модели анализаторов |
Датчик |
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3 |
Пределы допускаемой погрешности | |
|
приведенной к верхнему значению диапазона (поддиапазона) измерений, % |
относительной, % | |||
|
T4046-DL, T6046-DL, T9050-DL |
CS4760D-DL |
от 0 до 12,0 включ. |
±5 |
- |
|
T6040-DL, T9050-DL |
CS4773D-DL |
от 0 до 2,00 включ. |
±4 |
- |
|
св. 2,00 до 20,0 включ. |
- |
±4 | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - контроллеры T4046-DL, T6040-DL, T6046-DL, T9050-DL: напряжение постоянного тока, В |
от 9 до 36 |
|
напряжение переменного тока, В - датчики CS4760D-DL, CS4773D-DL: |
220 |
|
напряжение постоянного тока, В |
от 9 до 36 |
|
Выходные сигналы постоянного тока, мА |
от 0 до 20 от 4 до 20 от 20 до 4 |
|
Цифровые интерфейсы связи |
RS-485 |
|
Поддерживаемые протоколы связи |
Modbus RTU |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +60 |
|
- относительная влажность воздуха, % |
до 90 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Диапазон температуры анализируемой среды, °C |
от 0 до +45 |
|
Максимальное давление анализируемой среды, МПа |
0,3 |
|
Масса, кг не более: - контроллер T4046-DL |
0,6 |
|
0,8 |
|
настенное исполнение |
1,3 |
|
шкафное исполнение |
45,0 |
|
- датчики CS4760D-DL, CS4773D-DL |
1,8 |
|
Габаритные размеры, мм, не более: - контроллер T4046-DL |
98x98x130 |
|
144x144x118 |
|
настенное исполнение |
235x185x120 |
|
шкафное исполнение |
1470x500x400 |
|
Габаритные размеры, длинахдиаметр, мм, не более - датчик CS4760D-DL |
230x50 |
|
- датчик CS4773D-DL |
220x38 |
|
Степень защиты по ГОСТ 14254-15:
|
IP65 |
|
настенное исполнение |
IP65 |
|
шкафное исполнение |
IP54 |
|
- датчики CS4760D-DL, CS4773D-DL |
IP68 |
|
Средняя наработка до отказа, ч |
87600 |
|
Средний срок службы, лет |
10 |
