Номер по Госреестру СИ: 95509-25
95509-25 Модули преобразователя измерительного скорости
(МПИС-03)
Назначение средства измерений:
Модули преобразователя измерительного скорости МПИС-03 (далее - модули) предназначены для измерений скорости движения электропоезда.
Внешний вид.
Модули преобразователя измерительного скорости
Рисунок № 1
Общие сведения
Дата публикации - 23.05.2025
Срок свидетельства - 21.05.2030
Номер записи - 197299
ID в реестре СИ - 1425751
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "Сармат" (ООО "НПП "Сармат")
Страна - РОССИЯ
Населенный пункт - г. Ростов-на-Дону
Уведомление о начале осуществления предпринимательской деятельности -
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№999 от 2025.05.21 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Модули преобразователя измерительного скорости (МПИС-03)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "Сармат" (ООО "НПП "Сармат")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36498-07 15.02.2028 |
Преобразователи измерительные скорости вагонов метро, ИСГ.02М1 Общество с ограниченной ответственностью "Научно-производственное предприятие "Сармат" (ООО "НПП "Сармат") (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
1 год |
|
32812-23 25.01.2028 |
Блоки измерения скорости, ИС.02-01 Общество с ограниченной ответственностью "Научно-производственное предприятие "Сармат" (ООО "НПП "Сармат") (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
1 год |
|
95509-25 21.05.2030 |
Модули преобразователя измерительного скорости, МПИС-03 Общество с ограниченной ответственностью "Научно-производственное предприятие "Сармат" (ООО "НПП "Сармат") (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Модули преобразователя измерительного скорости (МПИС-03)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Модули преобразователя измерительного скорости (МПИС-03)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В модулях используется встроенное и автономное программное обеспечение (далее -ПО). Встроенное ПО предназначено для управления процессом измерений. Автономное ПО предназначено для настройки и отображения полученной информации.
Уровень защиты ПО «Низкий» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TEST MPIS-03 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.ХХ* |
|
Цифровой идентификатор ПО (контрольная сумма) |
5b5b892530cf6217f5e3e5cfa0c1e76d |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
* «ХХ» принимает значения от 00 до 99 и не относится к метрологически значимой части ПО | |
Знак утверждения типа
Знак утверждения типа наноситсяметодом лазерной гравировки на лицевую часть корпуса в правый верхний угол (рис. 2) и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.4 «Устройство и работа изделия» руководства по эксплуатации на модули преобразователя измерительного скорости МПИС-03.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Локальная поверочная схема для Модули преобразователя измерительного скорости МПИС-03;
Технические условия САЕШ.402223.017 ТУ «Модуль преобразователя измерительного скорости МПИС-03. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное предприятие «САРМАТ» (ООО «НПП «САРМАТ»)
ИНН 6163014258
Юридический адрес: 344038, Ростовская обл., г. Ростов-на-Дону, пр-кт Ленина, д. 44/13 Телефон: (863) 203-77-15, 203-77-16, 203-77-25, 203-77-26 E-mail: sarmat@nppsarmat.ru
Web-сайт: www.nppsarmat.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «САРМАТ» (ООО «НПП «САРМАТ»)ИНН 6163014258
Юридический адрес: 344038, Ростовская обл., г. Ростов-на-Дону, пр-кт Ленина, д. 44/13 Адрес места осуществления деятельности: 346815, Ростовская обл., Мясниковский р-н, Краснокрымское с.п., автодорога Ростов-на-Дону-Новошахтинск тер. 1 км, зд. 8/5 Телефон: (863) 203-77-15, 203-77-16, 203-77-25, 203-77-26
E-mail: sarmat@nppsarmat.ru
Web-сайт: www.nppsarmat.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, д. 58/173
Телефон: (863)290-44-88, факс: (863)291-08-02
E-mail: info@rostcsm.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие «САРМАТ» (ООО «НПП «САРМАТ»)ИНН 6163014258
Юридический адрес: 344038, Ростовская обл., г. Ростов-на-Дону, пр-кт Ленина, д. 44/13 Телефон: (863) 203-77-15, 203-77-16, 203-77-25, 203-77-26 E-mail: sarmat@nppsarmat.ru
Web-сайт: www.nppsarmat.ru
Конструктивно модули выполнены в виде моноблока. На передней панели модулей расположены два двухцветных единичных индикатора «СОСТОЯНИЕ 1» и «СОСТОЯНИЕ 2». На задней стенке корпуса расположена вилка DIN41612C-96M, предназначенная для подключения напряжения питания, устройств системы автоведения, двух датчиков вращения шестерни (ДВШ), двух линий CAN, двух каналов системы АРС, внешних эмулирующих сигналов ДВШ.
Модули подключаются к двум ДВШ, содержащими по две катушки индуктивности А и Б. ДВШ устанавливаются на кожухе редуктора колесной пары головного вагона электропоезда. Ориентация ДВШ осуществляется таким образом, чтобы ось катушек индуктивности А и Б датчика была перпендикулярна линии зуба шестерни редуктора колесной пары. Принцип действия основан на измерении частоты сигнала с ДВШ, пропорциональной скорости движения электропоезда.
Модули выполняют следующие функции:
-
- определение направления движения электропоезда;
-
- определение расстояния от фактического положения электропоезда до конца заданного интервала пути;
-
- формирование синусоидального сигнала, частота которого пропорциональна скорости движения электропоезда, для системы автоматическая регулировка скорости (АРС);
-
- формирование прямоугольных импульсов, частота которых равна частоте вращения шестерни редуктора колесной пары, для системы автоведения;
-
- передачу измеренных параметров движения электропоезда в виде цифрового кода по шинам CAN1 и CAN2 в систему управления поездом и в блок мониторов.
Модули состоят из двух полностью независимых измерительных каналов.
Пломбирование модулей осуществляется с помощью наклейки на линии разъёма корпуса. Заводской номер в виде арабских цифр наносится методом лазерной гравировки на маркировочную табличку (рисунок 1), расположенную на боковой части корпуса, и типографским способом в паспорт. Нанесение знака поверки на средство измерений не предусмотрено.

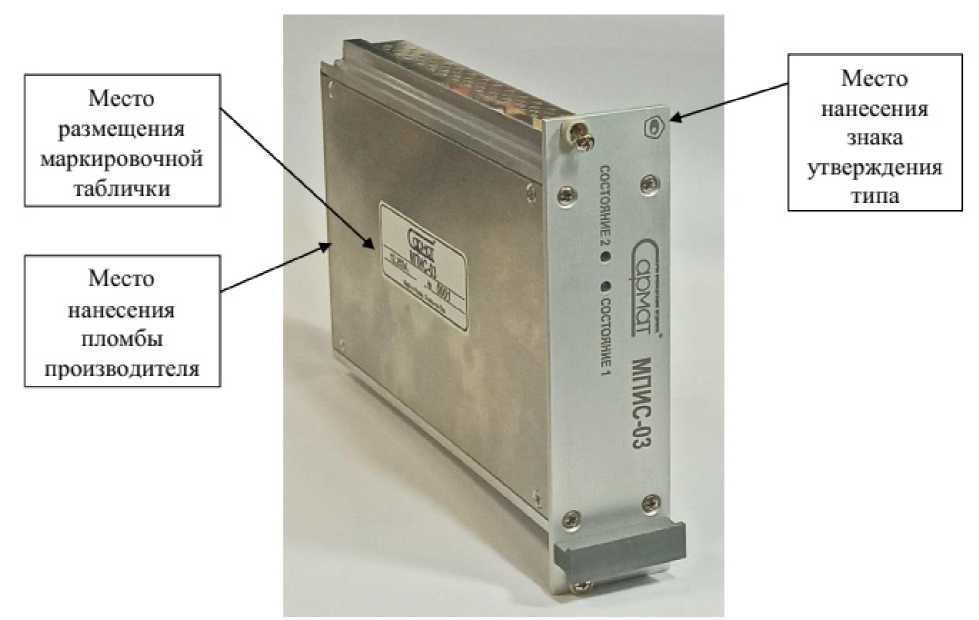

Общий вид модулей и расположение мест для нанесения пломбы производителя и знака утверждения типа показаны на рисунке 2.
|
