Номер по Госреестру СИ: 95508-25
95508-25 Источники питания постоянного тока
(АКИП-1181)
Назначение средства измерений:
Источники питания постоянного тока АКИП-1181 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Общие сведения
Дата публикации - 23.05.2025
Срок свидетельства - 21.05.2030
Номер записи - 197298
ID в реестре СИ - 1425750
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АКИП-1181/5, АКИП-1181/4, АКИП-1181/3, АКИП-1181/2, АКИП-1181/1,
Производитель
Изготовитель - "CHANGZHOU TONGHUI ELECTRONICS CO., LTD"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 52
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 50
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 510 дн.
Приказы РСТ, где упоминается данный тип СИ
№999 от 2025.05.21 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Источники питания постоянного тока (АКИП-1181)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "CHANGZHOU TONGHUI ELECTRONICS CO., LTD"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95143-25 11.04.2030 |
Источники питания постоянного тока, АКИП-1180 "CHANGZHOU TONGHUI ELECTRONICS CO., LTD" (КИТАЙ ) |
ОТ МП |
1 год |
|
95144-25 11.04.2030 |
Источники питания постоянного тока, АКИП-1182 "CHANGZHOU TONGHUI ELECTRONICS CO., LTD" (КИТАЙ ) |
ОТ МП |
1 год |
|
95508-25 21.05.2030 |
Источники питания постоянного тока, АКИП-1181 "CHANGZHOU TONGHUI ELECTRONICS CO., LTD" (КИТАЙ ) |
ОТ МП |
1 год |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Источники питания постоянного тока (АКИП-1181)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИРУАР" (RA.RU.320061) | 7 | 2 | 7 | 0 | 0 | 7 | 7 | 0 | ||
| АО "ПРИСТ" (RA.RU.312058) | 40 | 6 | 40 | 0 | 0 | 40 | 40 | 0 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ПАО ЗАВОД "КРАСНОЕ ЗНАМЯ" (RA.RU.311572) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Источники питания постоянного тока (АКИП-1181)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Ver |
|
Номер версии (идентификационный номер ПО) |
не ниже 0.0.1 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах «РАБОТА С ПРИБОРОМ» и «НАСТРОЙКА ПРИБОРА» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1181».
Правообладатель«CHANGZHOU TONGHUI ELECTRONICS CO., LTD», Китай Адрес: No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu, China Телефон: +86 519 85195566 Факс: +86 519 85109972
Web-сайт: www.tonghui.com.cn
Изготовитель
«CHANGZHOU TONGHUI ELECTRONICS CO., LTD», КитайАдрес: No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu, China
Телефон: +86 519 85195566
Факс: +86 519 85109972
Web-сайт: www.tonghui.com.cn
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Правообладатель
«CHANGZHOU TONGHUI ELECTRONICS CO., LTD», Китай Адрес: No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu, China Телефон: +86 519 85195566 Факс: +86 519 85109972Web-сайт: www.tonghui.com.cn
По принципу действия источники относятся к программируемым линейным источникам питания. Источники имеют до четырех каналов с набором режимов и функций: регулируемые стабилизированные напряжение и сила постоянного тока. Источники снабжены защитой от перегрузки по напряжению, по току, защитой от перегрева, защитой от переполюсовки. Допускается параллельное и последовательное соединение 1 и 2 каналов.
Управление и контроль режимами работы источников осуществляется встроенным микроконтроллером. На лицевой панели источников расположены функциональные клавиши и поворотный регулятор для установки параметров на выходных клеммах источника питания.
На задней панели источников расположены:
-
- выходной терминал для подключения удаленной нагрузки для 1, 2 и 3 каналов;
-
- интерфейсы дистанционного управления RS-232, USB, разъем GPIB (по отдельному заказу);
-
- вентиляционное отверстие и разъем сети питания.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
Модификации источников, представленные в таблице 1, отличаются числом каналов и диапазонами установки выходных параметров.
Таблица 1 - Модификации источников
|
Модификация |
Ивых, В/ 1вых, А/Рвых, Вт1’ |
Ивых, В/ 1вых, А/ Рвых, Вт |
Ивых, В/ 1вых, А/ Рвых, Вт |
|
1, 2 каналы |
3 канал |
4 канал | |
|
АКИП-1181/1 |
от 0 до 30/от 0 до 3/90 |
от 0 до 5/ от 0 до 3/15 |
- |
|
АКИП-1181/2 |
от 0 до 30/от 0 до 3/90 |
от 0 до 6/ от 0 до 5/30 |
- |
|
АКИП-1181/3 |
от 0 до 30/от 0 до 6/180 |
от 0 до 6/ от 0 до 5/30 |
- |
|
АКИП-1181/4 |
от 0 до 60/от 0 до 3/180 |
от 0 до 6/ от 0 до 5/30 |
- |
|
АКИП-1181/5 |
от 0 до 30/от 0 до 3/90 |
от 0 до 10/ от 0 до 3/30 |
от 0 до 5/ от 0 до 1/5 |
Примечание:
1) Ивых, В/ 1вых, А/Рвых, Вт - выходные значения напряжения, тока и максимальной мощности
источников.
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

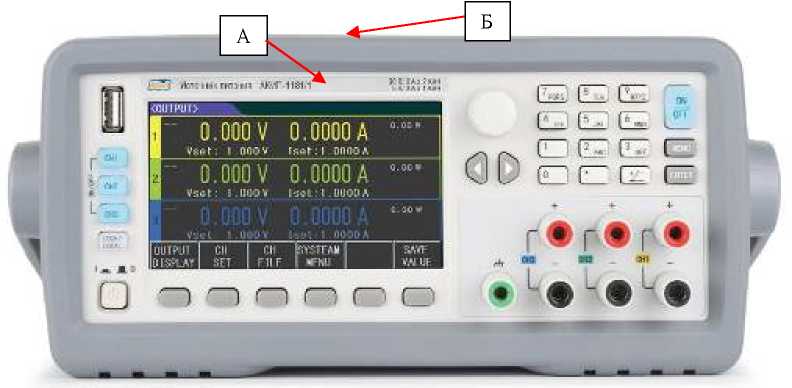

Рисунок 1 -Общий вид модификаций источников
АКИП-1181/1, АКИП-1181/2, АКИП-1181/3 и АКИП-1181/4
с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)

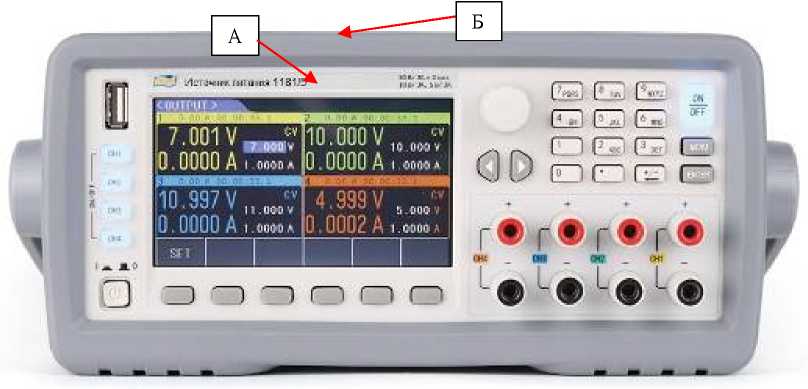

Рисунок 2 -Общий вид модификации источников АКИП-1181/5 с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)
Г
В

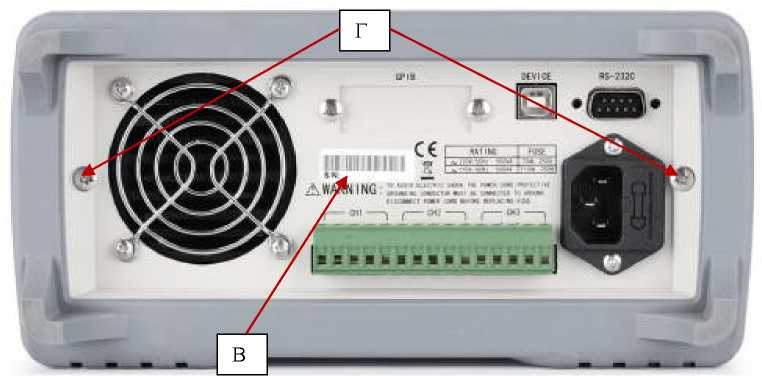

Рисунок 3 -Вид задней панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Цвет корпуса источников может отличаться от представленного на рисунках.
Таблица 3 - Пределы допускаемой основной абсолютной погрешности установки и измерения напряжения
|
Модификация |
Пределы допускаемой абсолютной погрешности установки/измерения напряжения, В | |
|
Каналы 1, 2, 3 |
Канал 4 | |
|
АКИП-1181/1 |
±(0,0005-U+0,020) |
- |
|
АКИП-1181/2 |
±(о,оооз-и+о,о1о) |
- |
|
АКИП-1181/3 |
±(0,0003-U+0,010) |
- |
|
АКИП-1181/4 |
±(о,оооз-и+о,ою) |
- |
|
АКИП-1181/5 |
±(0,001-U+0,020) |
±(0,001-U+0,020) |
|
Примечания: U - значение напряжения постоянного тока, установленное/измеренное на источнике, В | ||
Таблица 4 - Пределы допускаемой основной абсолютной погрешности установки и измерения тока
|
Модификация |
Пределы допускаемой абсолютной погрешности установки/измерения тока, А | ||
|
Каналы 1, 2 |
Канал 3 |
Канал 4 | |
|
АКИП-1181/1 |
±(0,002-1+0,005) |
±(0,002-1+0,005) |
- |
|
АКИП-1181/2 |
±(0,001-1+0,005) |
±(0,001-1+0,008) |
- |
|
АКИП-1181/3 |
±(0,001-1+0,008) |
±(0,001-1+0,008) |
- |
|
АКИП-1181/4 |
±(0,001-1+0,005) |
±(0,001-1+0,008) |
- |
|
АКИП-1181/5 |
±(0,002-1+0,005) |
±(0,002-1+0,005) |
±(0,002-1+0,005) |
Примечания:
I - значение постоянного тока, установленное/измеренное на источнике, А
Таблица 5 - Пределы допускаемых значений нестабильности выходного напряжения при изменении силы тока в нагрузке
|
Модификация |
Нестабильность напряжения при изменении силы тока нагрузки, В | |
|
Каналы 1, 2, 3 |
Канал 4 | |
|
АКИП-1181/1 |
±(0,0001-U+0,003) |
- |
|
АКИП-1181/2 |
- | |
|
АКИП-1181/3 |
- | |
|
АКИП-1181/4 |
- | |
|
АКИП-1181/5 |
±(0,0001-U+0,003) | |
|
Примечания: U - значение напряжения постоянного тока, установленное на источнике, В | ||
Таблица 6 - Пределы допускаемых значений нестабильности выходного напряжения при изменении напряжения питания источников
|
Модификация |
Нестабильность напряжения при изменении напряжения питания источников, В | |
|
Каналы 1, 2, 3 |
Канал 4 | |
|
АКИП-1181/1 |
±(0,0001-U+0,003) |
- |
|
АКИП-1181/2 |
- | |
|
АКИП-1181/3 |
- | |
|
АКИП-1181/4 |
- | |
|
АКИП-1181/5 |
±(0,0001-U+0,003) | |
|
Примечания: U - значение напряжения постоянного тока, установленное на источнике, В | ||
Таблица 7 - Значения уровня пульсаций выходного напряжения
|
Модификация |
Уровень пульсаций выходного напряжения, мВскз, не более | ||
|
Каналы 1, 2 |
Канал 3 |
Канал 4 | |
|
АКИП-1181/1 |
4 |
5 |
- |
|
АКИП-1181/2 |
- | ||
|
АКИП-1181/3 |
- | ||
|
АКИП-1181/4 |
- | ||
|
АКИП-1181/5 |
4 | ||
Таблица 8 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения на нагрузке
|
Модификация |
Нестабильность силы тока при изменении напряжения на нагрузке, А | |
|
Каналы 1, 2, 3 |
Канал 4 | |
|
АКИП-1181/1 |
±(0,001-1+0,003) |
- |
|
АКИП-1181/2 |
±(0,0001-1+0,003) |
- |
|
АКИП-1181/3 |
- | |
|
АКИП-1181/4 |
- | |
|
АКИП-1181/5 |
±(0,0001-1+0,003) | |
|
Примечания: I - значение силы постоянного тока, установленное на источнике, А | ||
Таблица 9 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения питания
|
Модификация |
Нестабильность силы тока при изменении напряжения питания, А | |
|
Каналы 1, 2, 3 |
Канал 4 | |
|
АКИП-1181/1 |
±(0,001-1+0,003) |
- |
|
АКИП-1181/2 |
±(0,0001-1+0,003) |
- |
|
АКИП-1181/3 |
- | |
|
АКИП-1181/4 |
- | |
|
АКИП-1181/5 |
±(0,0001-1+0,003) | |
|
Примечания: I - значение силы постоянного тока, установленное на источнике, А | ||
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 11 - Основные технические характеристики источников питания
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 198 до 242 |
|
Частота напряжения питания, Г ц |
от 47,5 до 52,5 от 57,0 до 63,0 |
|
Масса, кг, не более |
13,0 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
235х105х487 |
|
Рабочие условия эксплуатации:
|
от 0 до +40 80 |
