Номер по Госреестру СИ: 95144-25
95144-25 Источники питания постоянного тока
(АКИП-1182)
Назначение средства измерений:
Источники питания постоянного тока АКИП-1182 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Общие сведения
Дата публикации - 16.04.2025
Срок свидетельства - 11.04.2030
Номер записи - 196953
ID в реестре СИ - 1424967
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "CHANGZHOU TONGHUI ELECTRONICS CO., LTD"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№735 от 2025.04.11 ПРИКАЗ Об утверждении типов средств измерений (14)
№735 от 2025.04.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Источники питания постоянного тока (АКИП-1182)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "CHANGZHOU TONGHUI ELECTRONICS CO., LTD"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95143-25 11.04.2030 |
Источники питания постоянного тока, АКИП-1180 "CHANGZHOU TONGHUI ELECTRONICS CO., LTD" (КИТАЙ ) |
ОТ МП |
1 год |
|
95144-25 11.04.2030 |
Источники питания постоянного тока, АКИП-1182 "CHANGZHOU TONGHUI ELECTRONICS CO., LTD" (КИТАЙ ) |
ОТ МП |
1 год |
|
95508-25 21.05.2030 |
Источники питания постоянного тока, АКИП-1181 "CHANGZHOU TONGHUI ELECTRONICS CO., LTD" (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Источники питания постоянного тока (АКИП-1182)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Источники питания постоянного тока (АКИП-1182)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Ver |
|
Номер версии (идентификационный номер ПО) |
не ниже 0.0.1 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах «РАБОТА С ПРИБОРОМ» и «НАСТРОЙКА ПРИБОРА» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1182».
Правообладатель«CHANGZHOU TONGHUI ELECTRONICS CO., LTD», Китай
Адрес: No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu, China Телефон: +86 519 85195566
Факс: +86 519 85109972
Web-сайт: www.tonghui.com.cn
Изготовитель
«CHANGZHOU TONGHUI ELECTRONICS CO., LTD», КитайАдрес: No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu, China
Телефон: +86 519 85195566
Факс: +86 519 85109972
Web-сайт: www.tonghui.com.cn
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Правообладатель
«CHANGZHOU TONGHUI ELECTRONICS CO., LTD», КитайАдрес: No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu, China Телефон: +86 519 85195566
Факс: +86 519 85109972
Web-сайт: www.tonghui.com.cn
По принципу действия источники относятся к программируемым линейным источникам питания. Источники имеют один канал с набором режимов и функций: регулируемые стабилизированные напряжение и сила постоянного тока. Источники снабжены защитой от перегрузки по напряжению, по току, защитой от перегрева, защитой от неправильного подключения.
Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. На лицевой панели источников расположены функциональные клавиши и поворотный регулятор для установки параметров на выходных клеммах источника питания, клеммах для контроля напряжения на удаленной нагрузке и входных клеммах встроенного вольтметра (вход DVM).
На задней панели источников расположены:
-
- выходной терминал с выходом для подключения нагрузки, входом обратной связи для подключения удаленной нагрузки и входом встроенного вольтметра (вход DVM);
-
- интерфейсы дистанционного управления RS-232, USB, разъем GPIB (по отдельному заказу);
-
- вентиляционное отверстие и разъем сети питания.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
Модификации источников, представленные в таблице 1, отличаются диапазонами установки выходных параметров.
Таблица 1 - Модификации источников
|
Модификация |
Выходное напряжение, В |
Выходной ток, А |
Мощность, Вт |
|
АКИП-1182-20-5 |
от 0 до 20 |
от 0 до 5 |
100 |
|
АКИП-1182-32-3 |
от 0 до 32 |
от 0 до 3 |
96 |
|
АКИП-1182-72-1,5 |
от 0 до 72 |
от 0 до 1,5 |
108 |
|
АКИП-1182-20-10 |
от 0 до 20 |
от 0 до 10 |
200 |
|
АКИП-1182-32-6 |
от 0 до 32 |
от 0 до 6 |
192 |
|
АКИП-1182-72-3 |
от 0 до 72 |
от 0 до 3 |
216 |
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра. Имеется функция создания и воспроизведения тестовых последовательностей (выходных профилей) без использования ПК.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или эксплуатирующей данное средство измерений, в виде наклейки, мастичной печати.
организацией, или сургучной

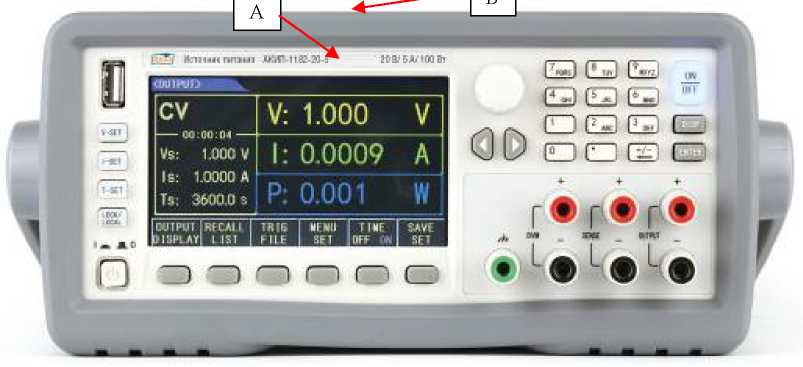

Рисунок 1 - Общий вид модификаций источников с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)
А
|
I I 'JUkM/j | |||
|
cv _ Г>Л ■ ill! ■ |"| d ________ |
V: |
1.000 |
V |
|
-----IaJ. uij . IM ----- | |||
|
К»! 1.1300V |
1: |
0.0009 |
A |
|
Fe: 1.00ПС A | |||
|
Tl: ЭЮО.Оз |
i- |
0.001 |
W |
|
CUTPUT RFCAil |
ГЛ1& |
MENU ' TIME |
SAME |
|
J J SPLAY 1. ISI |
F|iE |
SF1 llWF ■ |
SET |

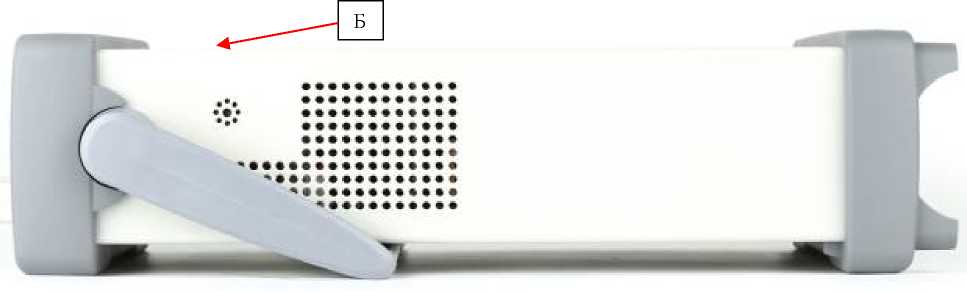

Рисунок 2 - Вид боковой стороны модификаций источников с местом нанесения знака поверки (Б)
Г
DEVI®
В

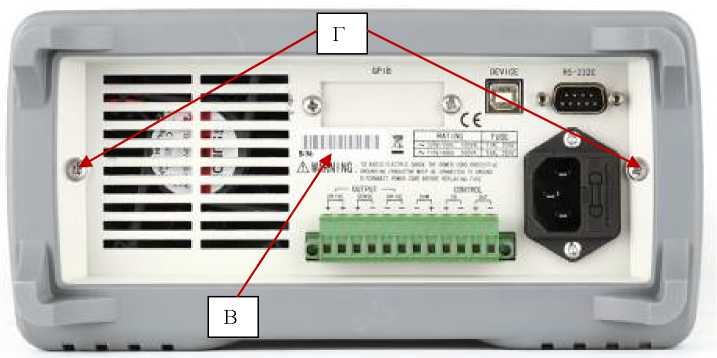

Рисунок 3 - Вид задней панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Цвет корпуса источников может отличаться от представленного на рисунках.
Таблица 3 - Пределы допускаемой основной абсолютной погрешности установки и измерения напряжения
|
Модификация |
Пределы допускаемой абсолютной погрешности установки/измерения напряжения, В |
|
АКИП-1182-20-5 |
±(0,0003/U+0,003) |
|
АКИП-1182-32-3 | |
|
АКИП-1182-72-1,5 | |
|
АКИП-1182-20-10 | |
|
АКИП-1182-32-6 | |
|
АКИП-1182-72-3 | |
|
Примечания: U - значение напряжения постоянного тока, установленное/измеренное на источнике, В | |
Таблица 4 - Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока с помощью встроенного вольтметра (вход DVM)
|
Модификация |
Пределы допускаемой абсолютной погрешности измерения напряжения, В1) |
|
АКИП-1182-20-5 АКИП-1182-32-3 АКИП-1182-72-1,5 АКИП-1182-20-10 АКИП-1182-32-6 АКИП-1182-72-3 |
±(0,0002/U+0,010) |
|
Примечания: 1) Нормированный диапазон измерения напряжения с помощью встроенного вольтметра (вход DVM) от 0 до 40 В U - значение напряжения постоянного тока, измеренное встроенным вольтметром, В | |
Таблица 5 - Пределы допускаемых значений нестабильности выходного напряжения при изменении силы тока в нагрузке
|
Модификация |
Нестабильность напряжения при изменении силы тока нагрузки, В |
|
АКИП-1182-20-5 АКИП-1182-32-3 АКИП-1182-72-1,5 АКИП-1182-20-10 АКИП-1182-32-6 АКИП-1182-72-3 |
±(0,0001-U+0,002) |
|
Примечания: U - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 6 - Пределы допускаемых значений нестабильности выходного напряжения при изменении напряжения питания источников
|
Модификация |
Нестабильность напряжения при изменении напряжения питания источников, В |
|
АКИП-1182-20-5 |
±(0,0001-U+0,001) |
|
АКИП-1182-32-3 | |
|
АКИП-1182-72-1,5 | |
|
АКИП-1182-20-10 | |
|
АКИП-1182-32-6 | |
|
АКИП-1182-72-3 | |
|
Примечания: U - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 7 - Значения уровня пульсаций выходного напряжения
|
Модификация |
Уровень пульсаций выходного напряжения, мВскз, не более |
|
АКИП-1182-20-5 АКИП-1182-32-3 АКИП-1182-72-1,5 АКИП-1182-20-10 АКИП-1182-32-6 АКИП-1182-72-3 |
1 |
Таблица 8 - Пределы допускаемой основной абсолютной погрешности установки силы тока
|
Модификация |
Пределы допускаемой абсолютной погрешности установки силы тока, А |
|
АКИП-1182-20-5 АКИП-1182-32-3 АКИП-1182-72-1,5 АКИП-1182-20-10 АКИП-1182-32-6 АКИП-1182-72-3 |
±(0,0005-1+0,002) |
|
Примечания: I - значение силы постоянного тока, установленное на источнике, А | |
Таблица 9 - Пределы допускаемой основной абсолютной погрешности измерения силы тока
|
Модификация |
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
|
АКИП-1182-20-5 АКИП-1182-32-3 АКИП-1182-72-1,5 |
±(0,00054+0,002) |
|
АКИП-1182-20-10 АКИП-1182-32-6 АКИП-1182-72-3 |
±(0,00054+0,002,5) |
|
Примечания: I - значение силы постоянного тока, измеренное источником, А | |
Таблица 10 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения на нагрузке
|
Модификация |
Нестабильность силы тока при изменении напряжения на нагрузке, А |
|
АКИП-1182-20-5 АКИП-1182-32-3 АКИП-1182-72-1,5 АКИП-1182-20-10 АКИП-1182-32-6 АКИП-1182-72-3 |
±(0,0005^+0,0015) |
|
Примечания: I - значение силы постоянного тока, установленное на источнике, А | |
Таблица 11 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения питания
|
Модификация |
Нестабильность силы тока при изменении напряжения питания, А |
|
АКИП-1182-20-5 АКИП-1182-32-3 АКИП-1182-72-1,5 АКИП-1182-20-10 АКИП-1182-32-6 АКИП-1182-72-3 |
±(0,00054+0,001) |
|
Примечания: I - значение силы постоянного тока, установленное на источнике, А | |
Таблица 12 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 13 - Основные технические характеристики источников питания
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 198 до 242 |
|
Частота напряжения питания, Г ц |
от 47,5 до 52,5 от 57,0 до 63,0 |
|
Масса, кг, не более |
8,1 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
235х111х440 |
|
Рабочие условия эксплуатации:
|
от 0 до +40 80 |
