Номер по Госреестру СИ: 95484-25
95484-25 Ваттметры и варметры
(KLY)
Назначение средства измерений:
Ваттметры и варметры KLY (далее - приборы) предназначены для измерений активной и реактивной электрической мощности прямого и (или) обратного направления в однофазных или трехфазных цепях переменного тока в диапазоне частот от 45 до 65 Гц при равномерной и неравномерной нагрузке фаз.

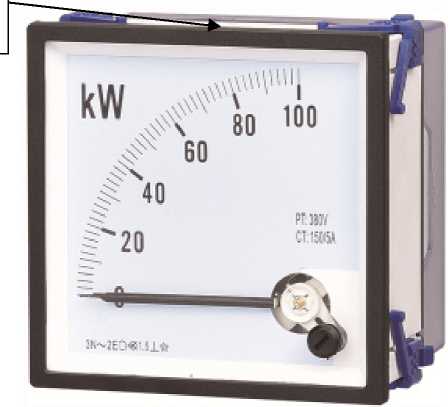

Внешний вид.
Ваттметры и варметры
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Работа устройства» документа «Варметр, ваттметр KLY. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
DVK.KLY-W.SP «Ваттметры и варметры KLY. Стандарт предприятия».
ПравообладательShanghai Complee Instrument Co., Ltd., Китай
Адрес юридического лица: 201614, No.790 Pengfeng Road, Technology Zone, Songjiang, Shanghai, China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия приборов основан на измерении напряжения и силы переменного тока контролируемой цепи и их преобразовании в электрический сигнал, отображаемый на шкале прибора.
Конструктивно приборы состоят из электронной измерительной части, преобразующей электрическую мощность в сигнал переменного тока, и стрелочного индикатора, размещенных в одном корпусе.
Приборы выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками, а также габаритными размерами.
KLY - - ( ) 0 2).......(______- (______
Степень защиты IP
(в соответствии с ГОСТ 14254-2015) 3):
IP52 - для приборов морского исполнения;
IP54 - для приборов общепромышленного исполнения_____
Наличие индикационной отметки на шкале прибора 3):
□ - отсутствует; Rxx - присутствует («хх» - обозначение места отметки)__________
Наличие дополнительного красного указателя 3):
□ - отсутствует;
RP - присутствует._______________________________
Вид исполнения 3):
□ - общепромышленное;
SC - морское_____________________________________
Вид шкалы 3):
□ - дуговая шкала с углом 90°;
G - круговая шкала с углом дуги 250 °_____________________
Значение силы переменного тока______________________________
Номинальное значение входного среднеквадратического линейного/фазного напряжения____________________________________
Верхняя граница диапазона измерений________________________________
Нижняя граница диапазона измерений____________________________________________
Тип подключения: 1b - однофазное;
3b - трехфазное трехпроводное со сбалансированной нагрузкой;
3u - трехфазное трехпроводное с несбалансированной нагрузкой;
4b - трехфазное четырехпроводное со сбалансированной нагрузкой;
4и - трехфазное четырехпроводное с несбалансированной нагрузкой_________________________
Габаритные размеры прибора:
72 - 72^72 мм;
96 - 96^96 мм;
120 - 120x120 мм;
144 - 144x144 мм_______________________________________________________________________
Обозначение вида прибора:
W - ваттметр;
Var - варметр___________________________________________________________________________________
______Наименование типа прибора____________________________________________________________________ Примечания:
-
1) при указании отрицательного значения нижней границы диапазона измерений активной (реактивной) электрической мощности символ заключается в скобки;
-
2) указывается только в случае измерения приборами активной (реактивной) электрической мощности и в прямом, и в обратном направлении;
-
3) данный символ на маркировочной табличке отсутствует, указывается в паспорте и используется при заказе.
Рисунок 1 - Структура условного обозначения модификаций приборов
Серийный номер наносится любым технологическим способом на верхнюю поверхность прибора в виде буквенно-цифрового кода.
Общий вид приборов с указанием места нанесения серийного номера представлен на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) -конструктивный: конструкция приборов не предполагает доступа к органам настройки и регулировки. Нанесение знака поверки на приборы не предусмотрено.
Место нанесения серийного номера

Рисунок 2 - Общий вид приборов с указанием места нанесения серийного номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения активной электрической мощности, МВт 1) |
от -6 до 6 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений активной электрической мощности, % |
±1,5 |
|
Диапазон измерения реактивной электрической мощности, Мвар 1) |
от -5 до 5 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений реактивной электрической мощности, % |
±1,5 |
|
Диапазон входных значений силы переменного тока, А |
от 0,01 до 6,00 |
|
Диапазон входных среднеквадратических значений напряжения переменного тока, В |
от 0,01 до 440,00 |
|
Диапазон частоты входных значений переменного напряжения и силы переменного тока, Гц |
от 45 до 65 |
|
Примечание: 1) приведен максимально возможный диапазон измерений; конкретный диапазон измерений указан на корпусе прибора. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (глубинахвысотахширина), мм, не более |
118х149х149 |
|
Масса, кг, не более |
0,8 |
|
Условия эксплуатации:
|
от -25 до +55 от 40 до 98 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
85000 |
