системы основан током, с подвижным

системы аналогичен амперметрам электромагнитной системы, с той разницей, что подвижной частью является катушка, по которой протекает измеряемый ток, а неподвижной частью является постоянный магнит. Амперметры со встроенным выпрямителем могут применяться для измерений силы как постоянного, так и переменного тока.

Амперметры относятся к аналоговым электроизмерительным  приборам,

подключаемым непосредственно, через внешний шунт, или трансформаторного включения.

Конструктивно амперметры выполнены в квадратном диэлектрическом пластиковом корпусе белого цвета с черной рамкой, с передней стороны которого находится шкала со стрелочным указателем, жестко закрепленным на оси вращения сердечника, неравномерной шкалой и нулевой отметкой на краю диапазона измерений.

Шкала амперметра может иметь градуировку как в измеряемых единицах - амперах, килоамперах или миллиамперах - так и в произвольных, если он предназначен для индикации неэлектрических величин, таких как (но не ограничиваясь) уровень в метрах, объём в кубических метрах, давление в мегапаскалях, угол или температура в градусах и т.п.

Амперметры могут иметь одну, две, три или четыре независимые измерительные системы.

Амперметры выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками, родом измеряемого тока (постоянный/переменный), типом подключения, углом отклонения указателя (90° или 250°), наличием или отсутствием переключателя, а также количеством измерительных систем.

Структура условного обозначения модификаций амперметров:

X____________________________

Степень защиты IP (в соответствии с ГОСТ 14254-2015)¹:

□ - степень защиты с лицевой части:

для амперметров -SC: IP54;

для остальных амперметров: IP52

IPxx - другая степень защиты с лицевой части, «xx» - обозначение по ГОСТ 14254- 2015

Красная отметка на шкале¹:

□ - красная отметка на шкале отсутствует Rxx - отметка на значении «xx» (величина на шкале)

Дополнительный красный указатель¹:

RP - дополнительный красный указатель (если необходим)

□ - базовое исполнение

Вид исполнения¹:

SC - морское исполнение (если необходимо)

□ - базовое исполнение

Вид шкалы:

G - круговая шкала с углом дуги 250°

□ - дуговая шкала с углом 90°____________________________________

Характеристики амперметра¹:

• - для амперметров непосредственного включения:

диапазон измерений и перегрузочная шкала (при наличии)

• - для амперметров подключением через трансформатор:

диапазон измерений, параметры трансформатора и перегрузочная шкала (при наличии)

• - для амперметров подключением через шунт:

диапазон показаний в единицах физической величины и параметры шунта

Габаритные размеры^{2 3}:

48А - 48x48 мм

72А - 72x72 мм

72А-2 - 96x96мм (одновременное измерение в двух независимых электрических цепях)

96А - 96x96 мм

96А-2 - 96 x96мм (одновременное измерение в двух независимых электрических цепях)

96А-3 - 96 x96мм (одновременное измерение в трёх независимых электрических цепях)

96А-4 - 96 x96мм (одновременное измерение в четырех независимых электрических цепях)

120А - 120x120 мм

144А - 144x144 мм

Обозначение в зависимости от рода измеряемого тока:

Т: переменный ток

С: постоянный ток

L: переменный ток с выпрямителем

2T: переменный ток в двух независимых электрических цепях

2L - переменный ток с выпрямителем в двух независимых электрических цепях

2С: постоянный ток в двух независимых электрических цепях

X_______

Вид исполнения⁴:

SC - морское исполнение (если необходимо)

□ - базовое исполнение

Наличие дополнительной крышки⁴:

F - наличие крышки

□ - базовое исполнение

Переключатель⁴:

3D - переключатель на 3 положения 3D+OFF - переключатель на 4 положения__________________

Характеристики амперметра⁴:

• - для амперметров непосредственного включения: диапазон измерений

• - для амперметров подключением через трансформатор: диапазон

измерений и коэффициент трансформации________________________

Схема подключения⁴:

3P3W - трехфазная трехпроводная

3P4W - трехфазная четырехпроводная

Обозначение:

Z - переменный ток с переключателем

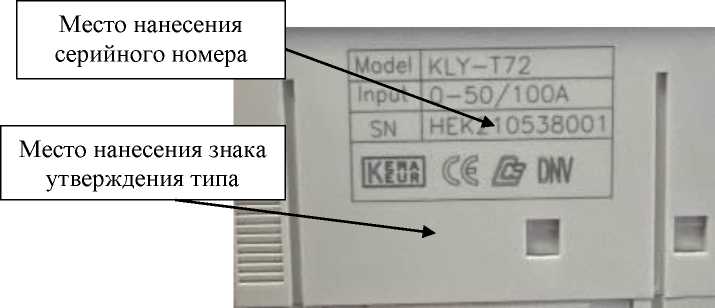

Рисунок 2 - Место нанесения знака утверждения типа и место нанесения серийного номера
