Сведения о средстве измерений: 95480-25 Измерители температуры

Номер по Госреестру СИ: 95480-25
95480-25 Измерители температуры
(Verdo TR)

Назначение средства измерений:
Измерители температуры Verdo TR (далее - измерители) предназначены для измерений температуры жидких, газообразных, сыпучих сред и поверхности твердых тел.

Внешний вид.
Измерители температуры
Рисунок № 1

Внешний вид.
Измерители температуры
Рисунок № 2

Внешний вид.
Измерители температуры
Рисунок № 3

Внешний вид.
Измерители температуры
Рисунок № 4

Внешний вид.
Измерители температуры
Рисунок № 5

Внешний вид.
Измерители температуры
Рисунок № 6

Внешний вид.
Измерители температуры
Рисунок № 7

Внешний вид. Измерители температуры, http://oei-analitika.ru рисунок № 8

Внешний вид.
Измерители температуры
Рисунок № 8

Внешний вид.
Измерители температуры
Рисунок № 9

Внешний вид. Измерители температуры, http://oei-analitika.ru рисунок № 10

Внешний вид.
Измерители температуры
Рисунок № 10

Общие сведения

Дата публикации - 22.05.2025
Срок свидетельства - 15.05.2030
Номер записи - 197254
ID в реестре СИ - 1425619
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Verdo TR1107, Verdo TR1106, Verdo TR1105, Verdo TR1103, Verdo TR1102, Verdo TR1101,

Производитель

Изготовитель - Suzhou TASI Electronics Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

FA_1 Объем ранка поверки по организациям за год

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 55
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 55
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№962 от 2025.05.15 ПРИКАЗ Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Измерители температуры (Verdo TR)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Suzhou TASI Electronics Co., Ltd.

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
95480-25 15.05.2030	Измерители температуры, Verdo TR Suzhou TASI Electronics Co., Ltd. (КИТАЙ )	ОТ МП	1 год

MI_24 Поиск по содержимому описаний типа СИ

После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Кто поверяет Измерители температуры (Verdo TR)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО ТК "ОЛДИС" (RA.RU.312609)		Verdo TR1103 Verdo TR1101 Verdo TR1102 Verdo TR1105 Verdo TR1107 Verdo TR1106	55	55	55	0	0	55	55	0

Стоимость поверки Измерители температуры (Verdo TR)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) вторичных измерительных преобразователей состоит из встроенного и внешнего ПО (внешнее ПО только для вторичных измерительных преобразователей исполнения Verdo TR1107), устанавливаемого дополнительно на персональный компьютер.

ПО устанавливается на предприятии-изготовителе, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования вторичных измерительных преобразователей.

Конструкция вторичных измерительных преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Встроенное ПО является метрологически значимым. Внешнее ПО является метрологически незначимым.

Метрологические характеристики вторичных измерительных преобразователей нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО измерителей приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО), не ниже
- для исполнения Verdo TR1101	1.0
- для исполнения Verdo TR1102	1.0
- для исполнения Verdo TR1103	1.32
- для исполнения Verdo TR1104	1.32
- для исполнения Verdo TR1105	3.5
- для исполнения Verdo TR1106	3.3
- для исполнения Verdo TR1107	3.5
Цифровой идентификатор ПО	-

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку на корпусе измерителей любым технологическим способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 4 «Порядок работы» руководства по эксплуатации.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.585-2001 «Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

«Измерители температуры Verdo TR. Стандарт предприятия».

Правообладатель

Suzhou TASI Electronics Co., Ltd., Китай

Адрес юридического лица: 5^th Floor, Building 5, No. 317, Mudong Road, Wuzhong District, Suzhou City, Jiangsu Province, China

Изготовитель

Suzhou TASI Electronics Co., Ltd., Китай
Адрес: 5^th Floor, Building 5, No. 317, Mudong Road, Wuzhong District, Suzhou City, Jiangsu Province, China

Испытательный центр

Общество с ограниченной ответственностью «РАВНОВЕСИЕ» (ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75

Правообладатель

Suzhou TASI Electronics Co., Ltd., Китай
Адрес юридического лица: 5^th Floor, Building 5, No. 317, Mudong Road, Wuzhong District, Suzhou City, Jiangsu Province, China

Принцип действия измерителей основан на измерении температуры с помощью внешнего преобразователя термоэлектрического (далее также - термопара), который создает электродвижущую силу (далее также - ЭДС) при возникновении разности температур между горячим спаем и свободными концами термопары, и последующем преобразовании выходных электрических сигналов термопары вторичным измерительным преобразователем, а также отображении измеренных значений на жидкокристаллическом индикаторе (далее также -дисплей).

Конструктивно измерители состоят из вторичного измерительного преобразователя, состоящего из пластикового корпуса с дисплеем, в комплекте с термопарой Verdo TR-K-S (стандартная термопара с номинальной статической характеристикой (далее также - НСХ) типа «К» по ГОСТ Р 8.585-2001). По отдельному заказу в комплект измерителей могут входить следующие термопары типа «К» по ГОСТ Р 8.585-2001: Verdo TR1201-K, Verdo TR1202-K, Verdo TR1203-K, Verdo TR1204-K, Verdo TR1205-K, Verdo TR1206-K, Verdo TR1207-K, Verdo TR1208-K.

Вторичные измерительные преобразователи выпускаются в 7 исполнениях Verdo TR1101, Verdo TR1102, Verdo TR1103, Verdo TR1104, Verdo TR1105, Verdo TR1106, Verdo TR1107, отличающихся конструктивными особенностями, метрологическими и техническими характеристиками

Вторичные измерительные преобразователи могут работать автономно с термопарами типов «К» или «J» по ГОСТ Р 8.585-2001.

Заводской номер в виде цифрового кода вторичных измерительных преобразователей наносится любым технологическим способом на маркировочную наклейку на заднюю панель корпуса вторичных измерительных преобразователей.

Заводской номер в виде цифрового кода термопар наносится любым технологическим способом на маркировочную наклейку на рукоятку термопар.

Общий вид вторичных измерительных преобразователей с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунках 1-2. Общий вид термопар с указанием места нанесения заводского номера представлен на рисунке 3. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных и ограничиваются корпусом вторичных измерительных преобразователей и термопар. Нанесение знака поверки на измерители в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) измерителей не предусмотрено.

Цветовая гамма корпуса измерителей может быть изменена по решению изготовителя в одностороннем порядке.

а) исполнение Verdo TR1101

б) исполнение Verdo TR1102

в) исполнение Verdo TR1103

г) исполнение Verdo TR1104

д) исполнение Verdo TR1105

е) исполнение Verdo TR1106

ж) исполнение Verdo TR1107

Рисунок 1 - Общий вид передней панели вторичных измерительных преобразователей

в)

д)

Место

нанесения

знака

утверждения

типа

Место

нанесения

заводского

номера

Место нанесения заводского номера

Место нанесения знака утверждения типа

Внешний вид. Измерители температуры (Verdo TR), http://oei-analitika.ru

а) исполнение Verdo TR1101

б) исполнение Verdo TR1102

исполнение Verdo TR1103

г) исполнение Verdo TR1104

исполнение Verdo TR1105

Место нанесения знака утверждения типа

Место нанесения заводского номера

е) исполнение Verdo TR1106

Место нанесения знака утверждения типа

Место нанесения заводского номера

исполнение Verdo TR1107

ж)

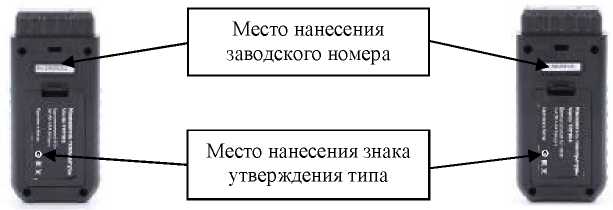

Рисунок 2 - Общий вид задней панели вторичных измерительных преобразователей с указанием места нанесения знака утверждения типа, места нанесения заводского номера

(стандартная термопара типа «К») б) Verdo TR1201-K

ж) Verdo TR1206-K

з) Verdo TR1207-K

и) Verdo TR1208-K

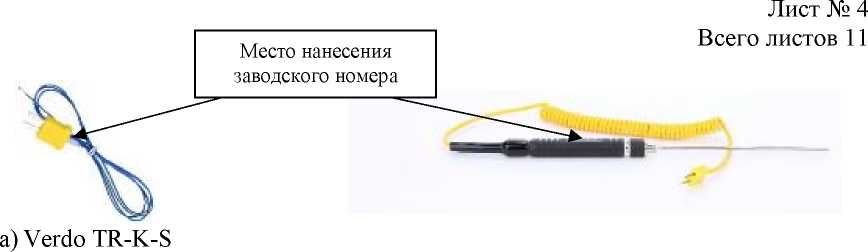

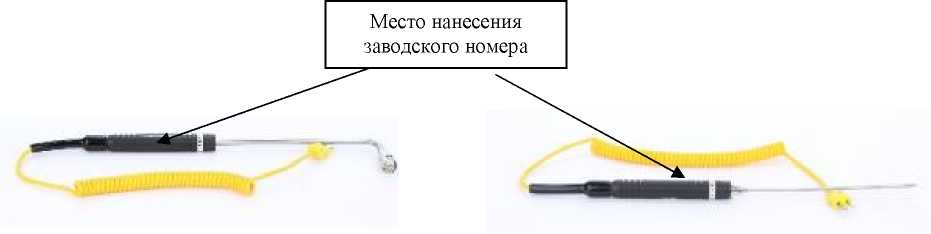

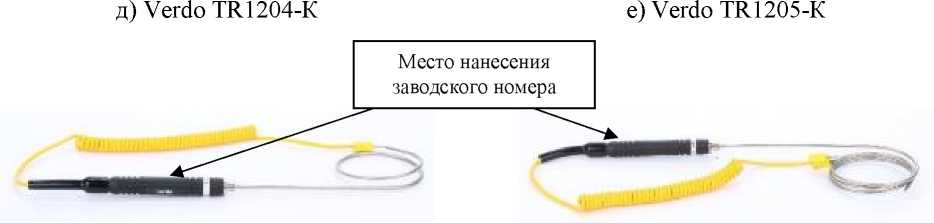

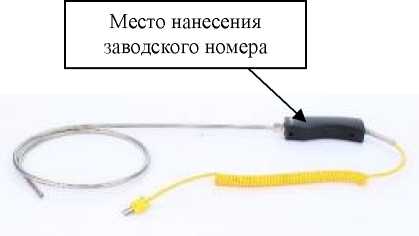

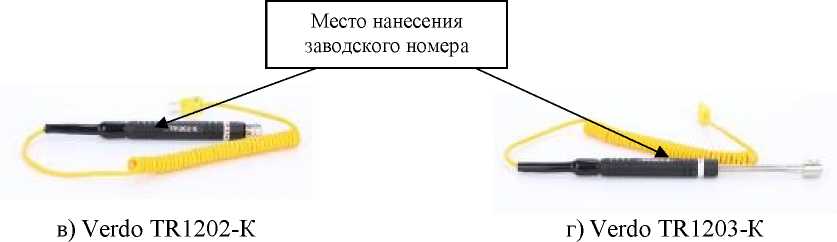

Рисунок 3 - Общий вид термопар с указанием места нанесения заводского номера

Таблица 10 -

Наименование	Обозначение	Количество
Измеритель температуры Verdo TR ¹⁾¹	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Батарея электропитания	-	шт. ²⁾
¹⁾ Стандартно в комплекте с термопарой Verdo TR-K-S. Термопары могут меняться в соответствии с заказом. Количество термопар зависит от количества каналов вторичного измерительного преобразователя. ²⁾ Опционально. Количество и тип батарей электропитания в зависимости от исполнения измерителей.

Таблица 2 - Метрологические характеристики вторичных измерительных преобразователей исполнений Verdo TR1101, Verdo TR1102

Наименование характеристики	Значение для исполнений Verdo TR1101 и Verdo TR1102
Диапазон измерений температуры при использовании термопар с НСХ типа «К» по ГОСТ Р 8.585-2001, °С	от -75 до +1200
Пределы допускаемой абсолютной погрешности измерений температуры (только для вторичного измерительного преобразователя) Дблок, °С	±(0,002-\|t\| + 2)
Разрешающая способность (цена единицы младшего разряда) дисплея вторичного измерительного преобразователя для поддиапазонов измерений температуры, °С: - от -75,0 до +199,9 включ. - св. +199,9 до +1200 включ.	0,1 1
Примечание - t - измеренное значение температуры, °С.

Таблица 3 - Метрологические характеристики вторичных измерительных преобразователей

исполнений Verdo TR1103

Наименование характеристики	Значение
Диапазоны измерений температуры при использовании термопар с НСХ по ГОСТ Р 8.585-2001, °С: - типа «К» - типа «J»	от -196 до +1365 от -196 до +1190
Пределы допускаемой абсолютной погрешности измерений температуры (только для вторичного измерительного преобразователя) Дблок, °С	±(0,002-\|t\| + 2)
Разрешающая способность (цена единицы младшего разряда) дисплея вторичного измерительного преобразователя для поддиапазонов измерений температуры, °С: - от -196,0 до +999,9 включ. - св. +999,9 до +1365 включ.	0,1 1
Примечание - t - измеренное значение температуры, °С.

Таблица 4 - Метрологические характеристики вторичных измерительных преобразователей исполнений Verdo TR1104

Наименование характеристики	Значение
Диапазоны измерений температуры при использовании термопар с НСХ по ГОСТ Р 8.585-2001, °С: - типа «К» - типа «J»	от -75 до +1200 от -75 до +1190
Пределы допускаемой абсолютной погрешности измерений температуры (только для вторичного измерительного преобразователя) Дблок, °С	±(0,002-\|t\| + 2)
Разрешающая способность (цена единицы младшего разряда) дисплея вторичного измерительного преобразователя для поддиапазонов измерений температуры, °С: - от -75,0 до +999,9 включ. - от +1000 до +1200 включ.	0,1 1
Примечание - t - измеренное значение температуры, °С.

Таблица 5 - Метрологические характеристики вторичных измерительных преобразователей исполнений Verdo TR1105, Verdo TR1106, Verdo TR1107

Наименование характеристики

Значение для исполнений

Verdo TR1105, Verdo TR1106 и Verdo TR1107

Диапазоны измерений температуры при использовании термопар с НСХ по ГОСТ Р 8.585-2001, °С:

- типа «К»
- типа «J»

от -75 до +1200 от -75 до +1190

Пределы допускаемой абсолютной

погрешности измерений температуры (только для вторичного измерительного преобразователя), Дблок, °С:

- типа «К»
- типа «J»

±(0,002-|t| + 3)

±(0,01-|t| + 4)

Наименование характеристики	Значение для исполнений Verdo TR1105, Verdo TR1106 и Verdo TR1107
Разрешающая способность (цена единицы младшего разряда) дисплея вторичного измерительного преобразователя для поддиапазонов измерений температуры, °С: - от -75 до -100 включ.	1
- св. -100 до +999,9 включ.	0,1
- св. +999,9 до +1200 включ.	1
Примечание - t - измеренное значение температуры, °С.

Пределы допускаемой суммарной абсолютной погрешности измерителей (вторичный измерительный преобразователь в комплекте с термопарой) Дт, °С, вычисляются по формуле:

^ДТ = ±_лМблок^{2 +}^ТП²,

Таблица 6 - Метрологические характеристики термопар из комплекта измерителей: Verdo TR-K-S (стандартная термопара типа «К»),

Verdo TR1201-K, Verdo TR1202-K, Verdo TR1203-K, Verdo TR1204-K, Verdo TR1205-K, Verdo TR1206-K, Verdo TR1207-K, Verdo TR1208-K

Наименование характеристики	Значение для исполнения
Наименование характеристики	Verdo TR-K-S	Verdo Verdo Verdo Verdo Verdo Verdo Verdo TR1201-K TR1202-K TR1203-K TR1204-K TR1205-K TR1206-K TR1207-K	Verdo TR1208-K
Условное обозначение НСХ по ГОСТ Р 8.585-2001	К
Диапазон измерений температуры, °C	от -20 до +200	от -50 до ±500	от -50 до ±1000
Пределы допускаемой абсолютной погрешности измерений температуры (термопары) Дтп, °C	±0,025-1	±2 или ±0,03 -1 (выбирается большее значение)

Примечание -1 - измеренное значение температуры, °C.

Таблица 7 - Основные технические характеристики вторичных измерительных преобразователей исполнений Verdo TR1101, Verdo TRI 102,

Verdo TRI 103, Verdo TRI 104, Verdo TRI 105, Verdo TRI 106, Verdo TRI 107

Наименование характеристики	Значение для исполнения
	TR1101	TR1102	TR1103	TR1104	TR1105	TR1106	TR1107
Количество измерительных каналов, шт.	1	2	1	2	1	2	4
Напряжение питания постоянного тока, В	з,о		4,5
Габаритные размеры (высота^хдлина^хширина), мм, не более	130x59x29		152x55x33		177x70x35
Размер экрана (длинахширина), мм, не более	34x31		37x41		53x44
Масса, г, не более (без учета батарей)	100		125		189

Наименование характеристики	Значение для исполнения
Наименование характеристики	TR1101	TR1102	TR1103	TR1104	TR1105	TR1106	TR1107
Рабочие условия измерений: - температура окружающей среды, °C			от -10 до +50
- относительная влажность при температуре окружающей среды +25 °C, %, не более				80

Таблица 8 - Основные технические характеристики термопар: Verdo TR-K-S (стандартная термопара типа «К»), Verdo TR1201-K, Verdo TR1202-K, Verdo TR1203-K, Verdo TR1204-K, Verdo TR1205-K, Verdo TR1206-K, Verdo TR1207-K, Verdo TR1208-K

Наименование характеристики	Значение для исполнения
Наименование характеристики	Verdo TR-K-S	Verdo TR1201-K	Verdo TR1202-K	Verdo TRI 203-К	Verdo TR1204-K	Verdo TR1205-K	Verdo TR1206-K	Verdo TR1207-K	Verdo TR1208-K
Вид термопары	Стандартная	Погружная	Поверхностная	Поверхностная	Поверхностная	Погружная	Погружная	Погружная	Погружная
Общая длина (без кабеля), мм, не более	-	345	188	263	330	365	675	1175
Длина зонда, мм, не более	-	160	-	90	160	190	500	1000
Диаметр наконечника зонда, мм, не более	1	3	18	16		8
Размер рукоятки (диаметр х длина), мм	-	30x130
Длина кабеля, мм, не более	1000	1500

Таблица 9 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	7
Средняя наработка до отказа, ч	5000
