Номер по Госреестру СИ: 95425-25
95425-25 Аппаратура геодезическая спутниковая
(GNSSPLUS G77)
Назначение средства измерений:
Аппаратура геодезическая спутниковая GNSSPLUS G77 (далее - аппаратура) предназначена для измерений приращений координат, длин базисных линий и углов пространственной ориентации.

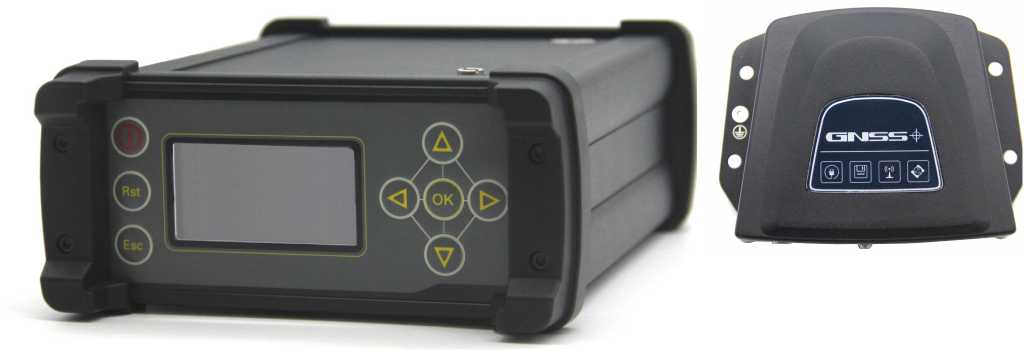

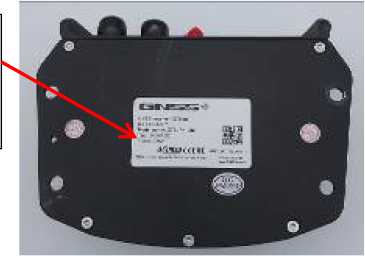

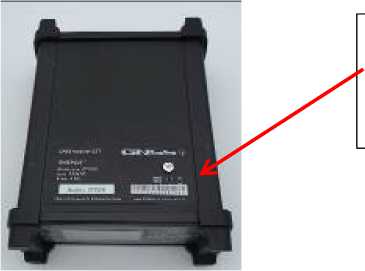

Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 3
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства - 12.05.2030
Номер записи - 197203
ID в реестре СИ - 1425560
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
GNSSPLUS G77UFH-Lite, GNSSPLUS G77UFH, GNSSPLUS G77, G77UGH-Lite, G77UGH, G77UFH-Lite, G77UFH,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ГНСС плюс" (ООО "ГНСС плюс"), г. Москва (производственная площадка: Harxon Corporation
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Статистика
Кол-во поверок - 29
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 4
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№930 от 2025.05.12 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Аппаратура геодезическая спутниковая (GNSSPLUS G77)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ГНСС плюс" (ООО "ГНСС плюс"), г. Москва (производственная площадка: Harxon Corporation
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95425-25 12.05.2030 |
Аппаратура геодезическая спутниковая, GNSSPLUS G77 Общество с ограниченной ответственностью "ГНСС плюс" (ООО "ГНСС плюс"), г. Москва (производственная площадка: Harxon Corporation (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Аппаратура геодезическая спутниковая (GNSSPLUS G77)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 20 | 20 | 0 | 0 | 12 | 12 | 0 | |||
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 7 | 2 | 5 | 0 | 0 | 0 | 0 |
Стоимость поверки Аппаратура геодезическая спутниковая (GNSSPLUS G77)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Аппаратура, имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО) ГНСС платы. С помощью указанного МПО обеспечения осуществляется настройка и управление рабочим процессом, осуществляется сбор полевых данных, их хранение и передача результатов, проведение измерений в режимах «Кинематика в реальном времени (RTK)» и «Дифференциальные кодовые измерения», а также измерения углов пространственной ориентации.
С помощью встроенного МПО приёмника осуществляется управление взаимодействием встроенных модулей и компонентов. Данное МПО не является метрологически значимым.
Обработка результатов измерений в режиме «Статика» осуществляется с использованием внешнего программного обеспечения, устанавливаемого на персональный компьютер, производящему вычисления по алгоритму выполнения дифференциальной коррекции в режиме пост-обработки, например, КРЕДО ГНСС.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
МПО приёмника |
МПО ГНСС платы |
КРЕДО ГНСС |
|
Номер версии (идентификационный номер ПО) для модификации:
|
не ниже 1.356.2405.1832 не ниже 1.356.2405.1832 не ниже 1.104.2404.293 не ниже 1.104.2404.293 |
не ниже R4.10Build11826 не ниже R4.10Build11833 не ниже R4.10Build11826 не ниже R4.10Build11833 |
не ниже 2024.2.1.224 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6.3 «Работа на станции» документов «Аппаратура геодезическая спутниковая GNSSPLUS G77. Модификации G77UFH, G77UGH. Руководство по эксплуатации» и «Аппаратура геодезическая спутниковая GNSSPLUS G77. Модификации G77UFH-Lite, G77UGH-Lite. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
ТУ 26.51.20-GNSSPLUS-G77-33506662-2023 «Аппаратура спутниковая геодезическая GNSSPLUS G77. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ГНСС плюс» (ООО «ГНСС плюс»)
ИНН 7734571794
Адрес юридического лица: 123298 г. Москва, вн.тер. г. муниципальный округ Щукино, ул. Народного Ополчения, д. 38, к. 1, помещ. 2/П
Изготовитель
Общество с ограниченной ответственностью «ГНСС плюс» (ООО «ГНСС плюс») ИНН 7734571794Адрес юридического лица: 123298 г. Москва, вн.тер. г. муниципальный округ Щукино, ул. Народного Ополчения, д. 38, к. 1, помещ. 2/П Производственная площадка Harxon Corporation, КНР
Адрес: Room 501, Han's Laser Technology Centre, Shennan Ave No.9988, Nanshan District, Shenzhen, Guangdong Province, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представлена модульной системой: спутниковый геодезический приёмник глобальных навигационных спутниковых сетей (далее - приёмник) и отдельно спутниковая геодезическая антенна (далее - антенна). Аппаратура оснащена GSM модемом и может быть дополнительно оснащена внешним радио модемом. Электропитание аппаратуры осуществляется от внешнего источника питания или от встроенного аккумулятора в зависимости от модификации. Для использования аппаратуры в качестве подвижной станции (ровера) необходимо использовать базовую станцию аналогичного типа или другую аппаратуру с метрологическими характеристиками не хуже, чем приведённые в таблице 2 для данного режима измерений. Кроме того, базовая станция должна принимать и отслеживать сигналы минимум от 2-х спутниковых систем ГЛОНАСС и GPS на частотах L1 и L2, записывать данные по коду и фазе несущей частоты с дискретностью не ниже, чем на ровере, обеспечивать генерирование и передачу дифференциальных поправок для режимов измерений «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения» в формате» RTCM 3.x через сеть Интернет посредством встроенного или внешнего GSM-модема (или используя иные устройства, позволяющие осуществить выход базовой станции в Интернет), или радиомодема с применением одного из указанных протоколов: TrimTalk450, Tranparent, Satel и иметь возможность передачи данных на NTRIP-вещатель или самостоятельно выступать в качестве NTRIP-вещателя. На передней панели корпуса аппаратуры расположена панель с кнопками управления и индикаторами статуса работы.
Управление аппаратурой осуществляется через web интерфейс или непосредственно через панель управления. Принимаемая со спутников информация выдается по Ethernet или COM портам на внешние устройства или записывается во внутреннюю память приёмника или на внешний носитель информации.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: ГЛОНАСС: L1, L2, L3 (L3 только для одно-антенной модификации); GPS: L1 C/A, L2P (Y)/L2C, L5; BeiDou: B1I, B2I, B3I, B2a, B2b; Galileo: E1, E5a, E5b, E6; QZSS: L1, L2, L5.
К средствам измерений данного типа относится аппаратура геодезическая спутниковая GNSSPLUS G77 модификаций G77UFH, G77UGH, G77UFH-Lite, G77UGH-Lite, отличающаяся корпусом приёмника и некоторыми техническими характеристиками. Модификации G77UFH-Lite, G77UGH-Lite имеют уменьшенный корпус с возможностью жесткого стационарного закрепления. Модификации G77UGH и G77UGH-Lite оснащаются одной антенной, модификации G77UFH и G77UFH-Lite оснащаются двумя антеннами для измерения углов пространственной ориентации.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на корпусе приёмника.
Нанесение знака поверки на средство измерений не предусмотрено.
Аппаратура выпускается под товарным знаком GNSSPLUS, который наносится на маркировочную наклейку.
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации аппаратура не предусматривает внешних механических регулировок.
Общий вид аппаратуры представлен на рисунке 1.
Место нанесения маркировочной наклейки с заводским номером средства измерений
а)
б)
:1Ьи
в)
Рисунок 1 - Общий вид аппаратуры геодезической спутниковой GNSSPLUS G77 модификаций: а) G77UFH, G77UGH; б) G77UFH-Lite, G77UGH-Lite; в) место нанесения заводского номера средства измерений
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Аппаратура геодезическая спутниковая GNSSPLUS |
G77 |
1 шт. |
|
ГНСС антенна |
- |
1 (21)) шт. |
|
Интерфейсный кабель Lemo7- USB/DB9 |
- |
1 шт. |
|
Интерфейсный кабель Lemo5-DB92) |
- |
1 шт. |
|
Wi-Fi антенна2) |
- |
1 шт. |
|
4G антенна с кабелем |
- |
1 шт. |
|
Адаптер питания 220/12В 2А c кабелем Lemo2 |
- |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации |
- |
1 экз. |
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Модификация |
G77UFH, G77UFH-Lite, G77UGH G77UGH-Lite |
|
Диапазон измерений длин базисов, м |
от 0 до 30000 |
|
Границы допускаемой абсолютной погрешности измерений длин базисов в режимах : - «Статика», мм:
|
±2-(2,5+1,0-10-6-L) ±2-(5,0+1,0-10’6-l) |
|
- «Кинематика в реальном времени (RTK)», мм:
|
±2-(8,0+1,0-10-6-L) ±2-(15,0+1,0-10-6-L) |
|
- «Дифференциальные кодовые измерения», мм:
|
±2- (400+1,0-10’6-L) ±2- (800+1,0-10-6-l) |
|
Допускаемое среднее квадратическое отклонение измерений длин базисов в режимах, мм: - «Статика», мм:
|
2,5+1,0-10-6-L 5,0+1,0-10-6-L |
|
Наименование характеристики |
Значение | |
|
Модификация |
G77UFH, G77UGH |
G77UFH-Lite, G77UGH-Lite |
|
- «Кинематика в реальном времени (RTK)», мм:
|
8,0+1,0-10-6-L 15,0+1,0-10-6-L | |
|
- «Дифференциальные кодовые измерения», мм:
|
400+1,0-10’6-L 800+1,0-10-6-L | |
|
Предел допускаемой абсолютной погрешности измерения углов пространственной ориентации в горизонтальной плоскости между фазовыми центрами ГНСС антенн приёмника, при использовании двух антенн при работе в режиме «Кинематика в реальном времени (RTK)» :
|
0,1° 0,05° | |
|
* При доверительной вероятности 0,95 При удалении от базовой станции не более 1 км L - измеряемая длина в мм | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
G77UFH, G77UGH |
G77UFH-Lite, G77UGH-Lite |
|
Диапазон рабочих температур, °С |
от -40 до +65 |
от -30 до +70 |
|
Напряжение источника питания постоянного тока, В |
от 9 до 24 |
от 9 до 36 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
212x162x75 |
135x102x47 |
|
Масса, кг, не более |
2,3 |
0,47 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
50000 |
|
Средний полный срок службы, лет, не менее |
7 |
