Номер по Госреестру СИ: 95365-25
95365-25 Анализаторы трансформаторов тока портативные
(ПТТ200АХ)
Назначение средства измерений:
Анализаторы трансформаторов тока портативные ПТТ200АХ (далее по тексту -анализаторы) предназначены для воспроизведения напряжения переменного и постоянного тока, измерений электрического сопротивления постоянному току, коэффициента трансформации трансформаторов тока, угла фазового сдвига масштабного преобразования синусоидального тока, снятия вольтамперных характеристик трансформаторов тока и напряжения.
Внешний вид.
Анализаторы трансформаторов тока портативные
Рисунок № 1
Внешний вид.
Анализаторы трансформаторов тока портативные
Рисунок № 2
Внешний вид.
Анализаторы трансформаторов тока портативные
Рисунок № 3
Внешний вид.
Анализаторы трансформаторов тока портативные
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2025
Срок свидетельства - 06.05.2030
Номер записи - 197176
ID в реестре СИ - 1425496
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Фирма "PONOVO POWER CO., LTD."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№886 от 2025.05.06 Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы трансформаторов тока портативные (ПТТ200АХ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PONOVO POWER CO., LTD."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88642-23 31.03.2028 |
Устройства универсальные испытательные, PW636i Фирма "PONOVO POWER CO., LTD." (КИТАЙ ) |
ОТ МП |
2 года |
|
95365-25 06.05.2030 |
Анализаторы трансформаторов тока портативные, ПТТ200АХ Фирма "PONOVO POWER CO., LTD." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Анализаторы трансформаторов тока портативные (ПТТ200АХ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦМИ" (RA.RU.312203) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Анализаторы трансформаторов тока портативные (ПТТ200АХ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение (далее по тексту - ПО) (микропрограмма) анализаторов реализовано аппаратно и разделено на метрологически значимую и незначимую части. Метрологические характеристики анализаторов нормированы с учетом влияния метрологически значимой части встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора анализаторов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
1.Х.Х.ХХ |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Х - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9 | |
Знак утверждения типа
Знак утверждения типананосится на табличку технических данных анализаторов типографским способом и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации в разделе 5 «Методы измерений».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
«Анализаторы трансформаторов тока портативные ПТТ200АХ. Стандарт предприятия».
ПравообладательФирма «PONOVO POWER CO., LTD.», Китай
Адрес юридического лица: 2F, Cell A, Building 1, No. 139, 3rd Jinghai Road, Beijing Economic-Technological Development Area (BDA), Beijing, China
Адрес места осуществления деятельности: No. B2-6, Erlangkecheng Road, Hi-tech District, Chongqing
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия анализаторов основан на сравнении двух сигналов напряжения переменного тока синусоидальной формы, один из которых формируется с помощью встроенного генератора и подается на вторичную обмотку измерительного трансформатора тока, а второй, формируемый первичной обмоткой трансформатора тока, измеряется встроенным вольтметром. Полученные сигналы преобразуются встроенными аналогово-цифровыми преобразователями в цифровой код и сравниваются встроенным микропроцессором анализаторов по определенному математическому алгоритму.
Полученные результаты измерений отображаются на дисплее анализаторов, сохраняются во встроенной памяти или передаются через коммуникационный интерфейс USB на внешний персональный компьютер.
Анализаторы выпускаются в двух модификациях: ПТТ200АХ и ПТТ200АХ-Б, отличающихся видом электрического питания. Модификация ПТТ200АХ питается от электрической сети переменного тока. Модификация ПТТ200АХ-Б имеет встроенный аккумулятор и внешнее зарядное устройство.
Основные узлы анализаторов: генераторы напряжения, аналого-цифровой преобразователь (АЦП), микропроцессор, устройство управления, схема интерфейсов, блок питания, графический дисплей.
Конструктивно анализаторы представляют собой моноблок. На лицевой панели расположен жидкокристаллический дисплей. На верхней панели расположены разъем сети питания, выключатель питания, клемма заземления, разъем интерфейса связи USB, разъемы для подключения измерительных кабелей.
Общий вид анализаторов трансформаторов тока портативных ПТТ200АХ представлен на рисунках 1 - 3.
Нанесение знака поверки на анализаторы не предусмотрено. Пломбирование анализаторов не предусмотрено.
Место нанесения заводских номеров - на табличке технических данных; способ нанесения - типографская печать; формат - буквенно-цифровой код, состоящий из букв латинского алфавита и арабских цифр.
Обозначение мест нанесения знака утверждения типа и заводских номеров представлено на рисунке 4.

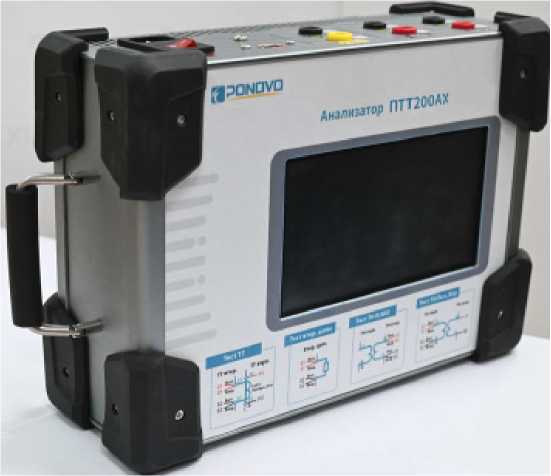

Рисунок 1 - Общий вид анализаторов трансформаторов тока портативных ПТТ200АХ

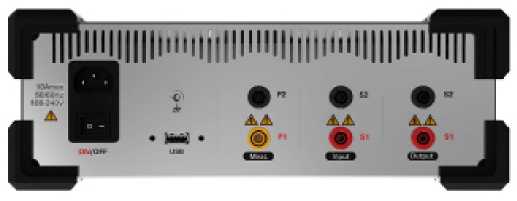

Рисунок 2 - Верхняя панель анализаторов модификации ПТТ200АХ (питание от электрической сети переменного тока)

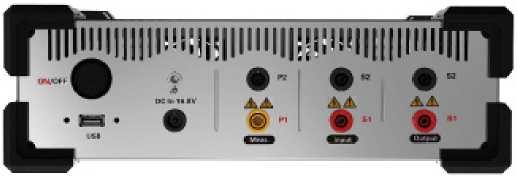

Рисунок 3 - Верхняя панель анализаторов модификации ПТТ200АХ-Б (питание от встроенного аккумулятора)
Место нанесения заводских номеров
Место нанесения знака утверждения типа

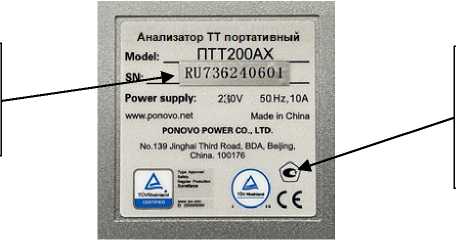

Рисунок 4 - Обозначение мест нанесения знака утверждения типа и заводских номеров
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор трансформаторов тока портативный (модификация по заказу) |
ПТТ200АХ |
1 шт. |
|
Комплект принадлежностей |
- |
1 шт. |
|
Сумка для принадлежностей |
- |
1 шт. |
|
Карта памяти USB со специализированным ПО |
- |
1 шт. |
|
Транспортировочный чемодан |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения напряжения переменного тока, В |
от 1 до 100 |
|
Пределы допускаемой основной относительной погрешности воспроизведения напряжения переменного тока, % |
±0,1 |
|
Частота напряжения переменного тока, Г ц |
50±2,5 |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 1 до 100 |
|
Пределы допускаемой основной относительной погрешности воспроизведения напряжения постоянного тока, % |
±0,1 |
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0,01 до 1000 |
|
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом
|
±(0,001-R+0,001) ±0,003<R |
|
Диапазон измерений коэффициента трансформации трансформаторов тока, ед. |
от 1 до 25000 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений коэффициента трансформации трансформаторов тока, % |
±0,05 |
|
Диапазон измерений угла фазового сдвига масштабного преобразования синусоидального тока, ' |
от -180 до +180 |
|
Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига масштабного преобразования синусоидального тока, ' |
±3 |
|
Пределы допускаемой дополнительной погрешности воспроизведения/измерений физических величин от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности воспроизведения/измерений физических величин от изменения относительной влажности воздуха от нормальной, в долях от пределов допускаемой основной погрешности |
1 |
|
Нормальные условия измерений:
|
от +20 до +30 от 30 до 80 |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: 1) - напряжение переменного тока, В |
230 |
|
- частота переменного тока, Г ц |
50 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - модификация ПТТ200АХ |
290x210x95 |
|
- модификация ПТТ200АХ-Б |
290x210x85 |
|
Масса, кг, не более |
4 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -10 до +50 |
|
- относительная влажность воздуха при +35 °С, %, не более |
95 |
|
Примечание - 1) для модификации ПТТ200АХ-Б через внешнее зарядное устройство | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10 000 |
