Сведения о средстве измерений: 88642-23 Устройства универсальные испытательные

Номер по Госреестру СИ: 88642-23
88642-23 Устройства универсальные испытательные
(PW636i)

Назначение средства измерений:
Устройства универсальные испытательные PW636i (далее по тексту - устройства) предназначены для воспроизведения напряжения и силы переменного и постоянного тока, частоты, фазового угла, измерений напряжения и силы постоянного тока, временных интервалов при проведении проверки, настройки и испытаний электромеханических, полупроводниковых и микропроцессорных устройств релейной защиты и автоматики (РЗА).

сертификация программного обеспечения

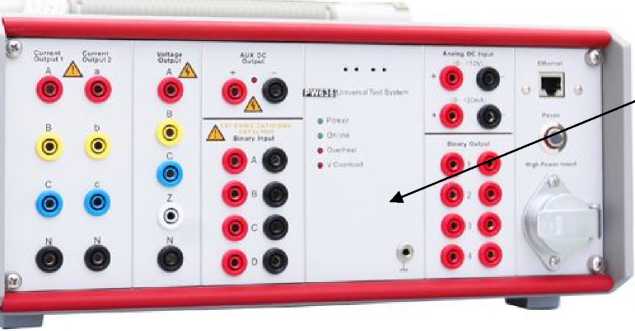

Внешний вид. Устройства универсальные испытательные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Устройства универсальные испытательные
Рисунок № 1
Внешний вид. Устройства универсальные испытательные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Устройства универсальные испытательные
Рисунок № 2

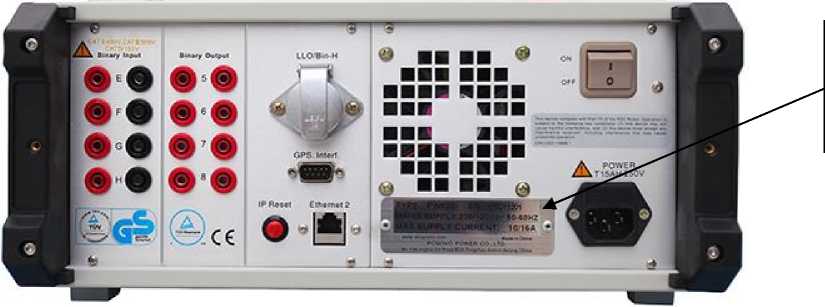

Внешний вид. Устройства универсальные испытательные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Устройства универсальные испытательные
Рисунок № 3

Общие сведения

Дата публикации - 03.04.2023
Срок свидетельства - 31.03.2028
Номер записи - 190674
ID в реестре СИ - 1407650
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации,

Производитель

Изготовитель - Фирма "PONOVO POWER CO., LTD."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Устройства универсальные испытательные (PW636i)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "PONOVO POWER CO., LTD."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88642-23
31.03.2028
Устройства универсальные испытательные, PW636i
Фирма "PONOVO POWER CO., LTD." (КИТАЙ )
ОТ
МП
2 года

Очень удобный отчет для отслеживания динамики утверждения приказов Росстандартом. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения приказов по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество приказов в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе. В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.

Стоимость 200 руб. или по подписке

Кто поверяет Устройства универсальные испытательные (PW636i)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЧУВАШСКИЙ ЦСМ"
(RA.RU.311221)
РСТ
  • нет модификации
  • 4 4 0 0 4 4 0

    Стоимость поверки Устройства универсальные испытательные (PW636i)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Встроенное ПО (микропрограмма) устройств реализовано аппаратно и является метрологически значимым. Метрологические характеристики устройств нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) устройств предприятием-изготовителем и недоступна для потребителя.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер ПО), не ниже

    2.4.0

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа наносится

    на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на устройства не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководстве по эксплуатации в разделе 9. «Эксплуатация».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-101 до 2409 Гц»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от V10-8 до 100 А в диапазоне частот от 1-101 до V106 Гц»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

    Устройства универсальные испытательные PW636i. Стандарт предприятия.

    Правообладатель

    Фирма «PONOVO POWER CO., LTD.», Китай

    Адрес: No. 139, Jinghai Third Road, BDA, Beijing, 100176, China

    Испытательный центр

    Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
    Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

    Правообладатель

    Фирма «PONOVO POWER CO., LTD.», Китай
    Адрес: No. 139, Jinghai Third Road, BDA, Beijing, 100176, China
    Изготовители Фирма «PONOVO POWER Co., Ltd», Китай
    Адрес: No. 139, Jinghai Third Road, BDA, Beijing, 100176, China

    Принцип действия устройств основан на передаче заданных пользователем параметров воспроизводимых выходных сигналов с персонального компьютера (ПК) на внутренний контроллер устройства, где с выхода интерфейсного модуля цифровой сигнал заданных параметров поступает на цифро-аналоговый преобразователь (далее по тексту -ЦАП), а сформированный аналоговый сигнал поступает на соответствующие усилители, масштабируя их значение и обеспечивая необходимую мощность.

    Воспроизведение электрических сигналов обеспечивается одновременно по шести каналам тока и по четырем каналам напряжения с заданными параметрами, такими как: род тока (переменный или постоянный), форма сигнала, амплитуда, частота и фазовый угол.

    Устройства позволяют осуществлять одновременно коммутацию четырёх внешних сигналов и измерять временные интервалы входящих сигналов по восьми дискретным входам.

    Устройства имеют дополнительный источник питания постоянного тока.

    Устройства имеют встроенную температурную защиту от перегрева, от перегрузки по току и от возникновения короткого замыкания. При срабатывании любого вида защиты срабатывает световая и звуковая сигнализация.

    Устройства не имеют собственных органов управления и отображения информации и управляются с помощью внешнего ПК с предустановленным специализированным ПО PowerTest через интерфейс Ethernet.

    Основные узлы устройств: генераторы напряжения, генераторы тока, контроллер, модуль интерфейсов, ЦАП, усилители, блок питания.

    Конструктивно устройства выполнены в переносных корпусах настольного исполнения, имеющих ручку для переноски.

    На лицевой панели расположены: разъемы каналов тока и напряжения, разъемы дополнительного источника питания постоянного тока, разъемы дискретных входов/выходов, разъем внешнего усилителя, световые индикаторы состояния, входы внешних унифицированных сигналов силы и напряжения постоянного тока, разъем интерфейса связи Ethernet.

    На задней панели расположены: разъемы дискретных входов/выходов, разъем внешнего усилителя, разъем для подключения GPS-приемника, разъемы интерфейса связи Ethernet, вентилятор обдува, выключатель питания, разъем сети питания, предохранитель.

    Общий вид устройств универсальных испытательных PW636i представлен на рисунках 1 и 2.

    Обозначение места нанесения знака поверки представлено на рисунке 1. Обозначение места нанесения заводских номеров представлено на рисунке 2.

    Пломбирование устройств универсальных испытательных PW636i не предусмотрено.

    Место нанесения заводских номеров - на табличке технических данных на задней панели корпуса; способ нанесения - типографская печать; формат - буквенно-цифровой код, состоящий из букв латинского алфавита и арабских цифр.

    Внешний вид. Устройства универсальные испытательные (PW636i), http://oei-analitika.ru

    Рисунок 1 - Общий вид устройств универсальных испытательных PW636i и обозначение места нанесения знака поверки

    Внешний вид. Устройства универсальные испытательные (PW636i), http://oei-analitika.ru
    Внешний вид. Устройства универсальные испытательные (PW636i), http://oei-analitika.ru

    Место нанесения знака поверки

    Место нанесения заводских номеров

    Рисунок 2 - Общий вид устройств универсальных испытательных PW636i и обозначение места нанесения заводских номеров


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Устройство универсальное испытательное PW636i

    -

    1 шт.

    Кабель питания

    -

    1 шт.

    Программное обеспечение PowerTest

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон воспроизведения напряжения переменного тока каналов «А», «В», «С», «Z», В

    от 0 до 300

    Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока на частоте 50 Гц каналов «A», «B», «C», «Z», В

    ±(840-^ив+240^ип.)

    Диапазон воспроизведения напряжения постоянного тока каналов «А», «В», «С», «Z», В

    от 0 до 300

    Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока каналов «А», «В», «С», «Z», В

    ±(840-^ив+640^ип.)

    Диапазон   воспроизведения   напряжения   постоянного   тока

    дополнительного источника питания (канал «AUX DC»), В

    от 0 до 300

    Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока дополнительного источника питания (канал «AUX DC»), В

    ±0,05^в.

    Диапазон воспроизведения силы переменного тока каналов «А», «В», «С», «а», «Ь», «с», А

    от 0 до 32

    Пределы допускаемой абсолютной погрешности воспроизведения силы переменного тока на частоте 50 Гц каналов «А», «В», «С», «a», «Ь», «с», А

    ±(15404Тв.+5404Тп.)

    Диапазон воспроизведения силы постоянного тока каналов «А», «В», «С», «а», «Ь», «с», А

    от 0 до 32

    Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока каналов «А», «В», «С», «а», «Ь», «с», А

    ±(15404Тв+5404Тп.)

    Диапазон воспроизведения частоты напряжения и силы переменного тока каналов напряжения «А», «В», «С», «Z» и каналов тока «А», «В», «С», «а», «Ь», «с», Гц

    от 1 до 1000

    Пределы допускаемой абсолютной погрешности воспроизведения частоты напряжения и силы переменного тока каналов напряжения «А», «В», «С», «Z» и каналов тока «А», «В», «С», «а», «Ь», «с», Гц

    • - в диапазоне от 1 до 65 Гц

    • - в диапазоне св. 65 до 450 Гц

    • - в диапазоне св. 450 до 1000 Гц

    ±0,001

    ±0,01

    ±0,02

    Диапазон воспроизведения фазового угла напряжения и силы переменного тока каналов напряжения «А», «В», «С», «Z» и каналов тока «А», «В», «С», «а», «Ь», «с», °

    от 0 до 360

    Пределы допускаемой абсолютной погрешности воспроизведения фазового угла напряжения и силы переменного тока каналов напряжения «А», «В», «С», «Z» и каналов тока «А», «В», «С», «а», «Ь», «с», °

    ±0,1

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Диапазон измерений напряжения постоянного тока (канал «Analog DC»), В 1)

    от 0 до ±10

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока (канал «Analog DC»), В 1)

    ±0,0005^Ии.

    Диапазон измерений силы постоянного тока (канал «Analog DC»), мА 1)

    от 0 до ±20

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока (канал «Analog DC»), мА 1)

    ±0,0005Ти.

    Диапазон измерений интервалов времени, с

    от 0 до 120

    Пределы допускаемой абсолютной погрешности измерений интервалов времени, с

    ±0,0003

    Примечания

    ив. - воспроизводимое значение напряжения переменного (постоянного) тока, В;

    Un. - конечное значение диапазона воспроизведения напряжения переменного (постоянного) тока, В;

    1в. - воспроизводимое значение силы переменного (постоянного) тока, А;

    In. - конечное значение диапазона воспроизведения силы переменного (постоянного) тока, А;

    Ии. - измеренное значение напряжения постоянного тока, В;

    1и. - измеренное значение силы постоянного тока, мА;

    1) - опция

    Таблица 3 - Общие технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания: - напряжение переменного тока, В

    220

    - частота переменного тока, Г ц

    50

    Габаритные размеры (длинахширинахвысота), мм, не более

    427x360x157

    Масса, кг, не более

    20

    Рабочие условия измерений:

    - температура окружающего воздуха, °С

    от 0 до +50

    - относительная влажность воздуха, %

    до 95

    Средний срок службы, лет

    10

    Средняя наработка на отказ, ч

    10 000
