Сведения о средстве измерений: 95344-25 Измерители параметров изоляции

Номер по Госреестру СИ: 95344-25
95344-25 Измерители параметров изоляции
(СИ)

Назначение средства измерений:
Измерители параметров изоляции СИ (далее по тексту - измерители) предназначены для измерений сопротивления изоляции, напряжения постоянного и переменного тока.

сертификация программного обеспечения
Внешний вид. Измерители параметров изоляции, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители параметров изоляции
Рисунок № 1
Внешний вид. Измерители параметров изоляции, http://oei-analitika.ru рисунок № 2
Внешний вид.
Измерители параметров изоляции
Рисунок № 2

Общие сведения

Дата публикации - 30.04.2025
Срок свидетельства - 28.04.2030
Номер записи - 197127
ID в реестре СИ - 1425365
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СИ1025, СИ 525, СИ 1025,

Производитель

Изготовитель - Общество с ограниченной ответственностью "СЕБА ИНЖИНИРИНГ" (ООО "СЕБА ИНЖИНИРИНГ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - MV_3 Количество средств поверки организаций

Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 7
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№838 от 2025.04.28 ПРИКАЗ Об утверждении типов средств измерений (13)

Наличие аналогов СИ: Измерители параметров изоляции (СИ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "СЕБА ИНЖИНИРИНГ" (ООО "СЕБА ИНЖИНИРИНГ")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
90827-23

 Установки измерительные высоковольтные, СНЧ СПЕКТР
Общество с ограниченной ответственностью "СЕБА ИНЖИНИРИНГ" (ООО "СЕБА ИНЖИНИРИНГ") (РОССИЯ г. Москва) 		ОТ
МП 		2 года
95344-25
28.04.2030
 Измерители параметров изоляции, СИ
Общество с ограниченной ответственностью "СЕБА ИНЖИНИРИНГ" (ООО "СЕБА ИНЖИНИРИНГ") (РОССИЯ г. Москва) 		ОТ
МП 		2 года
Отчет - V_2 Кто поверит (по типу СИ)

Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.

Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Кто поверяет Измерители параметров изоляции (СИ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • СИ 525
  • СИ 1025
  • СИ1025
    		•  7 7 0 0 5 5 0
    ФБУ "ТОМСКИЙ ЦСМ"
    (RA.RU.311225)    		 РСТ
  • СИ 525
    		•  1 0 1 0 1 0 1

    Стоимость поверки Измерители параметров изоляции (СИ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Встроенное программное обеспечение (далее по тексту - ПО) (микропрограмма) измерителей реализовано аппаратно и разделено на метрологически значимую и незначимую части. Метрологические характеристики измерителей нормированы с учетом влияния метрологически значимой части встроенного ПО. Микропрограмма заносится в защищенную от записи память микроконтроллера измерителей предприятием-изготовителем и недоступна для потребителя.

    Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные встроенного программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер ПО)

    1.ХХ

    Цифровой идентификатор ПО

    -

    Примечание - Х - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9


    Знак утверждения типа

    Знак утверждения типа

    наносится на табличку технических данных измерителей типографским способом и на титульные листы руководства по эксплуатации и паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководствах по эксплуатации СИ 525-1.00.000 РЭ, СИ 1025-1.00.000 РЭ в разделе «Измерение изоляции».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 4.48);

    ТУ 26.51.43-005-28073147-2024 «Измерители параметров изоляции СИ. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «СЕБА ИНЖИНИРИНГ» (ООО «СЕБА ИНЖИНИРИНГ»)

    ИНН 7725485940

    Адрес юридического лица: 115432, г. Москва, Кожуховский 2-й проезд, д. 29, к. 2, стр. 2, оф. 402, эт. 4М

    Изготовитель

    Общество с ограниченной ответственностью «СЕБА ИНЖИНИРИНГ» (ООО «СЕБА ИНЖИНИРИНГ»)
    ИНН 7725485940
    Адрес: 115432, г. Москва, Кожуховский 2-й проезд, д. 29, к. 2, стр. 2, оф. 402, эт. 4М

    Испытательный центр

    Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
    Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
    Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

    Правообладатель

    Общество с ограниченной ответственностью «СЕБА ИНЖИНИРИНГ» (ООО «СЕБА ИНЖИНИРИНГ»)
    ИНН 7725485940
    Адрес юридического лица: 115432, г. Москва, Кожуховский 2-й проезд, д. 29, к. 2, стр. 2, оф. 402, эт. 4М

    Принцип действия измерителей основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной сигнал преобразуется, обрабатывается по математическим алгоритмам и отображается в виде результата измерений на цифровом жидкокристаллическом дисплее.

    Управление процессом измерений осуществляется при помощи встроенного микроконтроллера. Выходное испытательное напряжение формируется импульсным преобразователем из напряжения питания. Измерители имеют несколько стандартных значений выходного напряжения.

    Результаты измерений могут быть сохранены во встроенной памяти измерителей, а также переданы на внешний персональный компьютер с помощью интерфейса связи USB.

    По результатам измерений измерители рассчитывают индекс поляризации (PI), коэффициент диэлектрической абсорбции (DAR), характеризующие качественное состояние тестируемой изоляции.

    Измерители снабжены сервисными функциями таймера, компаратора, сигнализации, индикации заряда батареи питания, индикации тока утечки, индикации электрической емкости объекта испытаний, индикации температуры и влажности окружающего воздуха, подсветки дисплея, автоматического отключения при бездействии, памяти для результатов измерений.

    Для выбора режима измерений и выходного напряжения в измерителях используются функциональные кнопки.

    Основные узлы измерителей: преобразователь напряжения, измеритель тока, микроконтроллер, устройство управления, дисплей, источник питания.

    Измерители выпускаются в двух модификациях: СИ 525 и СИ 1025, отличающихся выходным испытательным напряжением.

    Конструктивно измерители выполнены в ударопрочных корпусах из пластика, закрывающихся крышкой. На лицевой панели расположены измерительные разъемы, дисплей, функциональные кнопки.

    Питание измерителей осуществляется от встроенной аккумуляторной батареи.

    Общий вид измерителей представлен на рисунке 1.

    Обозначение места нанесения знака поверки представлено на рисунке 1. Знак поверки наносится в виде наклейки.

    Для предотвращения несанкционированного доступа к внутренним частям измерителей осуществляется пломбирование мастичной пломбой винта крепления в одной из ножек на нижней панели корпуса.

    Место нанесения заводских номеров - на табличке технических данных; способ нанесения - типографская печать; формат - цифровой код, состоящий из арабских цифр.

    Обозначение мест нанесения знака утверждения типа, заводских номеров и пломбировки представлено на рисунке 2.

    Измерители изготавливаются под торговой маркой «СЕБА ИНЖИНИРИНГ».

    Внешний вид. Измерители параметров изоляции (СИ), http://oei-analitika.ru

    Место нанесения знака поверки

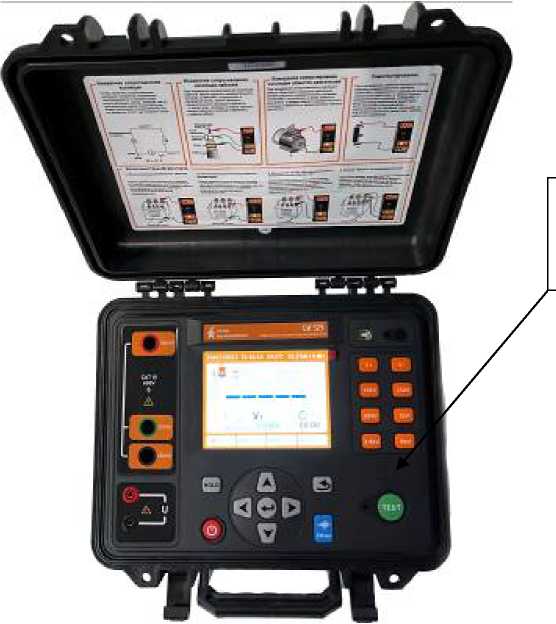

    Рисунок 1 - Общий вид измерителей параметров изоляции СИ

    Место пломбировки

    Место нанесения знака утверждения типа и заводских номеров

    Внешний вид. Измерители параметров изоляции (СИ), http://oei-analitika.ru

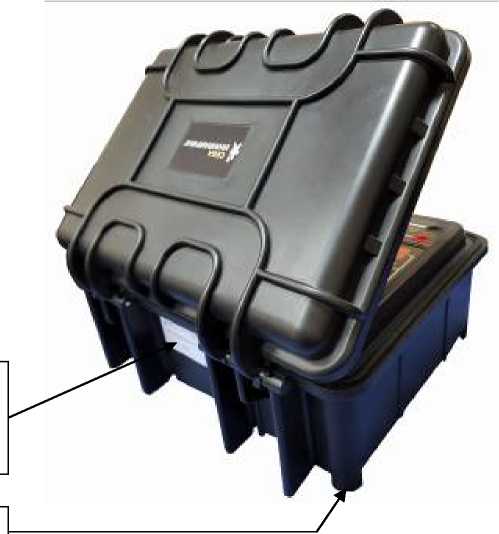

    Рисунок 2 - Обозначение мест нанесения знака утверждения типа, заводских номеров и пломбировки


    Таблица 7 -

    Наименование

    Обозначение

    Количество

    Измерители параметров изоляции (модификация по заказу)

    СИ

    1 шт.

    Сумка для инструментов

    -

    1 шт.

    Измерительный щуп высокого напряжения 3 м

    -

    1 шт.

    Измерительные щупы с зажимами 3 м (красный, зеленый, черный)

    -

    3 шт.

    Зарядное устройство

    -

    1 шт.

    Кабель интерфейса USB

    -

    1 шт.

    Руководство по эксплуатации

    СИ 525-1.00.000 РЭ; 1)

    СИ 1025-1.00.000 РЭ 2)

    1 экз.

    Паспорт

    СИ 525-1.00.000 ПС; 1)

    СИ 1025-1.00.000 ПС 2)

    1 экз.

    Примечания:

    • 1) - для модификации СИ 525;

    • 2) - для модификации СИ 1025


    Таблица 2 - Метрологические характеристики в режиме измерений сопротивления изоляции

    Номинальное испытательное напряжение, U, В 1)

    Пределы измерений сопротивления изоляции

    Разрешение (единица младшего разряда (е-м-р.))

    Пределы допускаемой абсолютной погрешности измерений, МОм, ГОм, ТОм

    100

    0,500 МОм

    0,001 МОм

    ±(0,05-R+5 е.м.р.) 2)

    5,00 МОм

    0,01 МОм

    50,0 МОм

    0,1 МОм

    500 МОм

    1 МОм

    5,00 ГОм

    0,01 ГОм

    50,0 ГОм

    0,1 ГОм

    ±(0,1<R+5 е.м.р.)

    500 ГОм

    1 ГОм

    ±(0,15-R+5 е.м.р.)

    250

    1,000 МОм

    0,001 МОм

    ±(0,05-R+5 е.м.р.)

    10,00 МОм

    0,01 МОм

    100,0 МОм

    0,1 МОм

    1000 МОм

    1 МОм

    10,00 ГОм

    0,01 ГОм

    100,0 ГОм

    0,1 ГОм

    ±(0,1<R+5 е.м.р.)

    1000 ГОм

    1 ГОм

    ±(0,15-R+5 е.м.р.)

    500

    2,000 МОм

    0,001 МОм

    ±(0,05-R+5 е.м.р.)

    20,00 МОм

    0,01 МОм

    200,0 МОм

    0,1 МОм

    2000 МОм

    1 МОм

    20,00 ГОм

    0,01 ГОм

    200,0 ГОм

    0,1 ГОм

    ±(0,1<R+5 е.м.р.)

    2000 ГОм

    1 ГОм

    ±(0,15-R+5 е.м.р.)

    1000

    5,000 МОм

    0,001 МОм

    ±(0,05-R+5 е.м.р.)

    50,00 МОм

    0,01 МОм

    500,0 МОм

    0,1 МОм

    5000 МОм

    1 МОм

    50,00 ГОм

    0,01 ГОм

    500,0 ГОм

    0,1 ГОм

    ±(0,1<R+5 е.м.р.)

    5000 ГОм

    1 ГОм

    ±(0,15-R+5 е.м.р.)

    2500

    10,00 МОм

    0,01 МОм

    ±(0,05-R+5 е.м.р.)

    100,0 МОм

    0,1 МОм

    1000 МОм

    1 МОм

    10,00 ГОм

    0,01 ГОм

    100,0 ГОм

    0,1 ГОм

    1000 ГОм

    1 ГОм

    ±(0,1<R+5 е.м.р.)

    10,00 ТОм

    0,01 ТОм

    ±(0,15<R+5 е.м.р.)

    5000

    20,00 МОм

    0,01 МОм

    ±(0,05-R+5 е.м.р.)

    200,0 МОм

    0,1 МОм

    2000 МОм

    1 МОм

    20,00 ГОм

    0,01 ГОм

    200,0 ГОм

    0,1 ГОм

    2000 ГОм

    1 ГОм

    ±(0,1<R+5 е.м.р.)

    10,00 ТОм

    0,01 ТОм

    ±(0,2-R+5 е.м.р.)

    Продолжение таблицы 2

    Номинальное испытательное напряжение, U, В 1)

    Пределы измерений сопротивления изоляции

    Разрешение (единица младшего разряда (е-м-р-))

    Пределы допускаемой абсолютной погрешности измерений, МОм, ГОм, ТОм

    10000 3)

    50,00 МОм

    0,01 МОм

    ±(0,05-R+5 е.м.р.)

    500,0 МОм

    0,1 МОм

    5000 МОм

    1 МОм

    100,0 ГОм

    0,1 ГОм

    500,0 ГОм

    0,1 ГОм

    ±(0,1<R+5 е.м.р.)

    5000 ГОм

    1 ГОм

    ±(0,15-R+5 е.м.р.)

    20,00 ТОм

    0,01 ТОм

    ±(0,2-R+5 е.м.р.)

    Примечания:

    • 1) - диапазон установки испытательного напряжения от 0,9-U до 1,1’U, В;

    • 2) - погрешность нормируется от 100 кОм;

    • 3) - только для модификации СИ 1025;

    R - измеренное значение сопротивления изоляции, МОм, ГОм, ТОм

    Таблица 3 - Метрологические характеристики в режиме измерений напряжения постоянного тока

    Диапазон измерений, В

    Разрешение

    (единица младшего разряда (е.м.р.)), В

    Пределы допускаемой абсолютной погрешности измерений, В

    от 0,1 до 1000

    0,1

    ±(0,015^U+3 е.м.р.)

    Примечание -

    U - измеренное значение напряжения постоянного тока, В

    Таблица 4 - Метрологические характеристики в режиме измерений напряжения переменного тока

    Диапазон измерений, В

    Частота, Гц

    Разрешение

    (единица младшего разряда

    (е.м.р.)), В

    Пределы допускаемой абсолютной погрешности измерений, В

    от 0,1 до 1000

    от 45 до 55

    0,1

    ±(0,015^U+3 е.м.р.)

    Примечание - U - измеренное значение напряжения переменного тока, В

    Таблица 5 - Технические характеристики

    Наименование характеристики

    Значение

    Ток короткого замыкания, мА

    от 4,5 до 5,5

    Параметры электрического питания: - напряжение постоянного тока, В

    14,8

    Габаритные размеры (длинахширинахвысота), мм

    320x240x145

    Масса, кг, не более

    3,25

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %

    от -10 до +50 до 90

    Таблица 6 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    10

    Средняя наработка на отказ, ч

    10 000
