Номер по Госреестру СИ: 90827-23
90827-23 Установки измерительные высоковольтные
(СНЧ СПЕКТР)
Назначение средства измерений:
Установки измерительные высоковольтные СНЧ СПЕКТР (далее по тексту -установки) предназначены для воспроизведения высокого напряжения переменного тока инфранизкой частоты и напряжения постоянного тока, измерений силы постоянного тока.
Внешний вид.
Установки измерительные высоковольтные
Рисунок № 1
Внешний вид.
Установки измерительные высоковольтные
Рисунок № 2
Внешний вид.
Установки измерительные высоковольтные
Рисунок № 3
Внешний вид.
Установки измерительные высоковольтные
Рисунок № 4
Внешний вид.
Установки измерительные высоковольтные
Рисунок № 5
Общие сведения
Дата публикации - 23.12.2023
Срок свидетельства -
Номер записи - 192741
ID в реестре СИ - 1413141
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СНЧ-30, СНЧ СПЕКТР 60, СНЧ СПЕКТР 40, СНЧ СПЕКТР 30, СНЧ,
Производитель
Изготовитель - Общество с ограниченной ответственностью "СЕБА ИНЖИНИРИНГ" (ООО "СЕБА ИНЖИНИРИНГ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 15
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№2756 от 2023.12.21 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Установки измерительные высоковольтные (СНЧ СПЕКТР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "СЕБА ИНЖИНИРИНГ" (ООО "СЕБА ИНЖИНИРИНГ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90827-23 |
Установки измерительные высоковольтные, СНЧ СПЕКТР Общество с ограниченной ответственностью "СЕБА ИНЖИНИРИНГ" (ООО "СЕБА ИНЖИНИРИНГ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
95344-25 28.04.2030 |
Измерители параметров изоляции, СИ Общество с ограниченной ответственностью "СЕБА ИНЖИНИРИНГ" (ООО "СЕБА ИНЖИНИРИНГ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Кто поверяет Установки измерительные высоковольтные (СНЧ СПЕКТР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 11 | 11 | 0 | 0 | 11 | 11 | 0 |
Стоимость поверки Установки измерительные высоковольтные (СНЧ СПЕКТР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
8820 | 8820 |
Программное обеспечение
Встроенное ПО (микропрограмма) установок реализовано аппаратно. Метрологические характеристики установок нормированы с учетом влияния метрологически значимой части встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство установок предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
1.Х |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Х - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9 | |
Знак утверждения типа
Знак утверждения типа наноситсяна титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации в разделе V. «Описание устройства установки и ее функций».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3458 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне ±(1... 500) кВ»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от П10-16 до 100 А»;
ТУ 26.51.43.119-001-28073147-2023 «Установки измерительные высоковольтные СНЧ СПЕКТР. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «СЕБА ИНЖИНИРИНГ» (ООО «СЕБА ИНЖИНИРИНГ»)
ИНН 7725485940
Юридический адрес: 115432, г. Москва, Кожуховский 2-й пр-д, д. 29, к. 2, стр. 2, оф. 402, эт. 4М
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Принцип действия установок основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации напряжения и индуктивно-емкостной измерительной цепи.
На выходе установок может быть установлено симметричное высоковольтное синусоидальное напряжение или напряжение постоянного тока (опция).
Для расширения диапазона нагрузки установок частота формируемого переменного напряжения может изменяться (вручную или автоматически) в пределах от 0,1 до 0,01 Гц.
Основная область применения установок: определение дефектов изоляции в силовых кабелях (в том числе с изоляцией из сшитого полиэтилена) и других изолированных цепях, имеющих значительную электрическую емкость изоляции.
Процесс измерений и вывод информации на дисплей автоматизирован и производится встроенным микропроцессором. Управление установками осуществляется оператором с помощью графического ЖК-дисплея через интерфейс на основе меню. Установки обладают функциями таймера, часами и календарем. Результаты измерений сохраняются во встроенной памяти или выводятся на встроенный принтер.
Основные узлы установок: микропроцессор, блок управления, бустер, конденсатор, автоматическое устройство разряда, принтер, графический ЖК-дисплей, блок питания.
Установки выпускаются в шести модификациях: СНЧ СПЕКТР 30, СНЧ СПЕКТР 40, СНЧ СПЕКТР 50, СНЧ СПЕКТР 60, СНЧ СПЕКТР 70, СНЧ СПЕКТР 80, отличающихся значением выходного напряжения, составом блоков и их массогабаритными характеристиками.
Конструктивно установки состоят из следующих составных частей: блока управления, бустера, конденсатора.
Блок управления выполнен в переносном корпусе из полипропилена с откидывающейся крышкой и ручкой для переноски. На верхней панели размещены разъем для подключения бустера, разъем интерфейса USB, принтер, графический ЖК-дисплей, разъем сети питания, клемма заземления, кнопка аварийного отключения.
Бустер и конденсатор выполнены в металлических корпусах и имеют высоковольтные клеммы и клеммы заземления.
Общий вид установок и их составных частей представлен на рисунках 1 - 4. Обозначение места нанесения знака поверки представлено на рисунке 2.
Пломбирование установок не предусмотрено.
Место нанесения заводских номеров - на табличке технических данных всех блоков установок; способ нанесения - типографская печать; формат - цифровой код, состоящий из арабских цифр.
Обозначение места нанесения заводских номеров представлено на рисунках 5 - 7. Установки изготавливаются под торговой маркой «SEBA ENGINEERING».

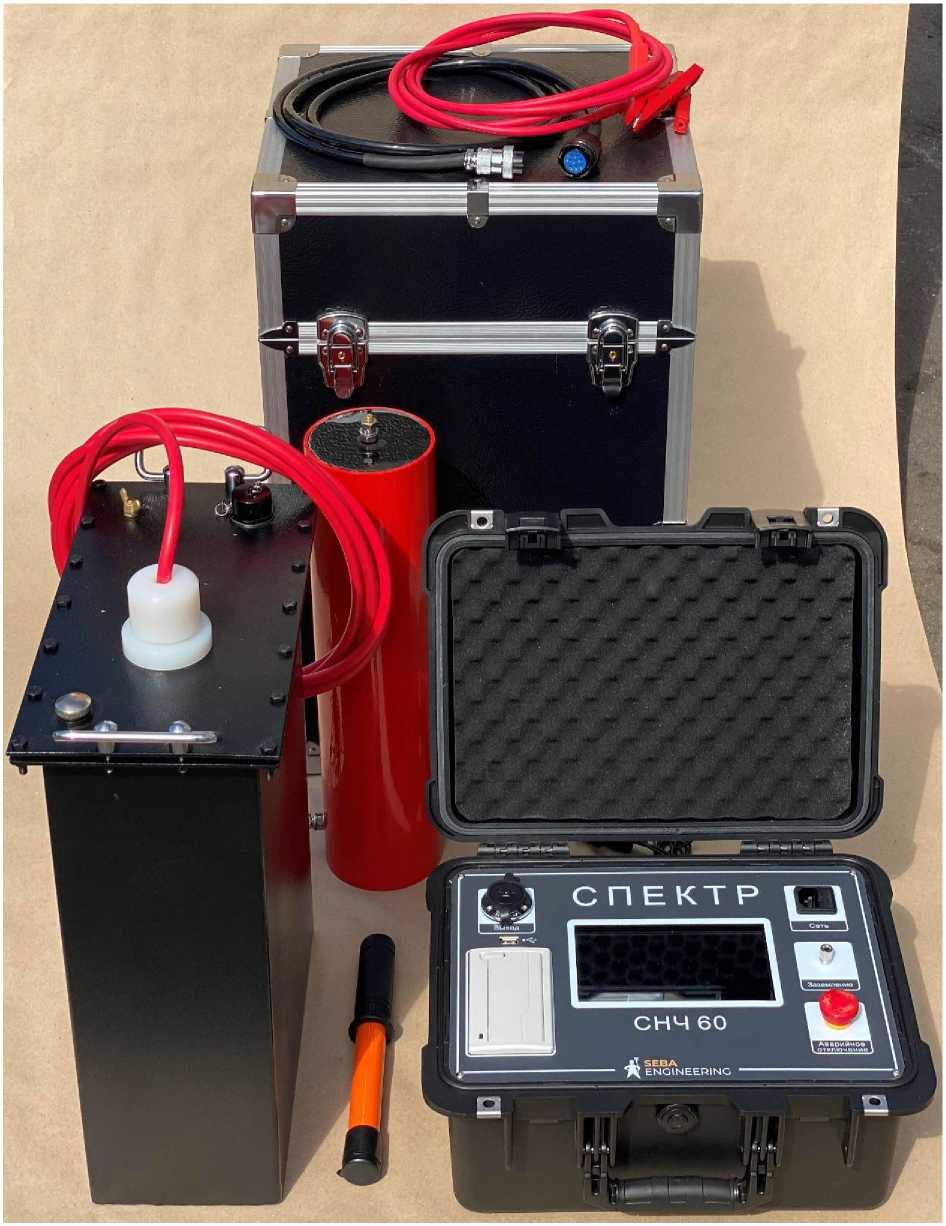

Рисунок 1 - Общий вид установок измерительных высоковольтных СНЧ СПЕКТР
Место нанесения знака поверки

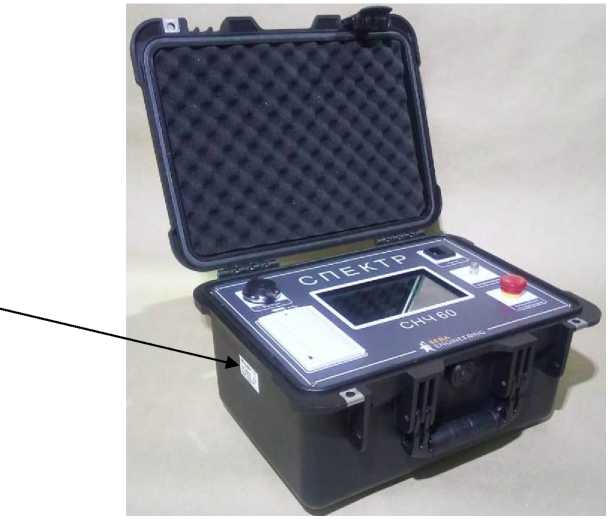

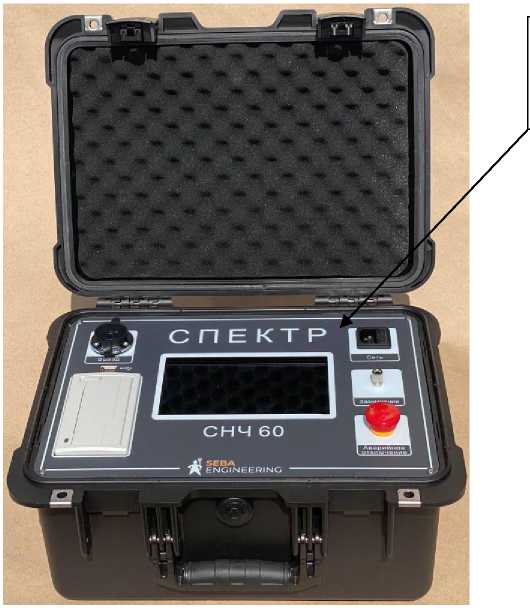

Рисунок 2 - Общий вид блока управления

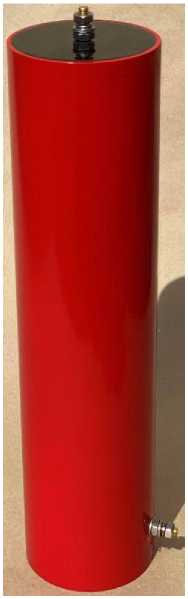

Рисунок 4 - Общий вид конденсатора

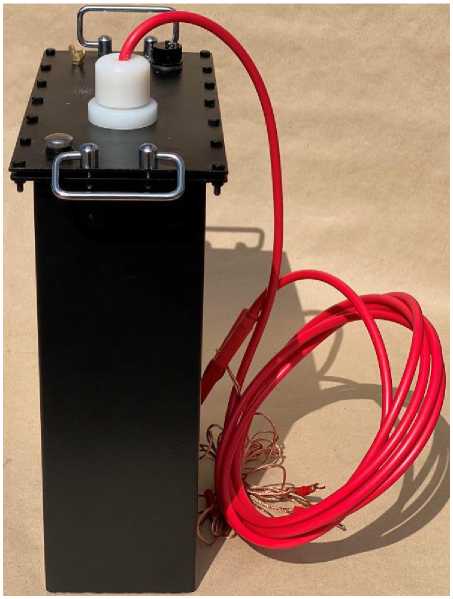

Рисунок 3 - Общий вид бустера
