Номер по Госреестру СИ: 95343-25
95343-25 Трансформаторы напряжения
(JDG4-1.2CY)
Назначение средства измерений:
Трансформаторы напряжения JDG4-1.2CY (далее по тексту - трансформаторы напряжения) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Общие сведения
Дата публикации - 30.04.2025
Срок свидетельства - 28.04.2030
Номер записи - 197126
ID в реестре СИ - 1425364
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
JDG4-1.2CY,
Производитель
Изготовитель - Jiangyin Hongda Electrical Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Статистика
Кол-во поверок - 120
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 15
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№2789 от 2025.12.17 ПРИКАЗ_Об утверждении типов средств измерений (25)
№838 от 2025.04.28 ПРИКАЗ Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Трансформаторы напряжения (JDG4-1.2CY)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Трансформаторы напряжения (JDG4-1.2CY)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЛЕММА" (RA.RU.314006) | 105 | 105 | 0 | 0 | 105 | 105 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 15 | 15 | 0 | 0 | 15 | 15 | 0 |
Стоимость поверки Трансформаторы напряжения (JDG4-1.2CY)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательJiangyin Hongda Electrical Co., Ltd., Китай
Юридический адрес: No.23, Huangtang Huangzhong Road, Xuxiake Town, Jiangyin City, Jiangsu Province, China
Телефон: + 86-53-1484, +86-91-3050
E-mail: info@jyhgq.com
Изготовитель
Jiangyin Hongda Electrical Co., Ltd., КитайАдрес: No.23, Huangtang Huangzhong Road, Xuxiake Town, Jiangyin City, Jiangsu Province, China
Телефон: 0510-86531484, 0510-86913050
E-mail: info@jyhgq.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адреса:
142300, Московская обл., г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., Лежневский р-н, СПК им. Мичурина
Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Jiangyin Hongda Electrical Co., Ltd., КитайЮридический адрес: No.23, Huangtang Huangzhong Road, Xuxiake Town, Jiangyin City, Jiangsu Province, China
Телефон: + 86-53-1484, +86-91-3050
E-mail: info@jyhgq.com
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
По конструктивному исполнению трансформаторы напряжения являются однофазными, с одним изолированным выводом первичной обмотки, другой вывод первичной обмотки при эксплуатации подлежит заземлению. В конструкции трансформаторов напряжения предусмотрена установка предохранительного устройства со сменным плавким предохранителем. Магнитопровод, предохранительное устройство, первичная и вторичные обмотки трансформаторов напряжения залиты эпоксидным компаундом, который обеспечивает требуемую электрическую прочность изоляции, защиту обмоток и предохранительного устройства от проникновения влаги, а также от механических повреждений.
Трансформаторы напряжения могут устанавливаться в любом положении, и крепятся четырьмя болтами М8 через отверстия в металлическом основании. На лицевой стороне трансформатора расположена таблица с техническими данными.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора напряжения методом лазерной маркировки.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на боковую сторону трансформаторов.
Общий вид трансформатора напряжения представлен на рисунке 1, место нанесения заводского номера и место пломбировки от несанкционированного доступа - на рисунке 2.

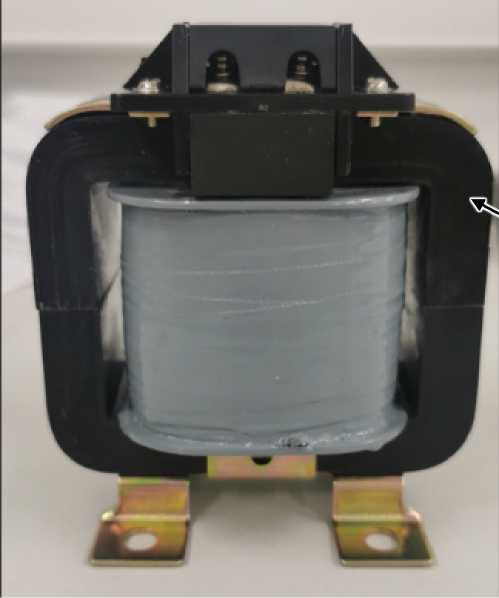

Рисунок 1 - Общий вид трансформатора напряжения и место нанесения знака поверки
Место нанесения знака поверки
Место пломбировки
Гр A-' FJnJtj
L£-£> MARINE VOLTAGE TRANSFORMER NOEL Л6Н.2П SifSTWM) 6Я/Т?ОО4П feStt VOLTAGE RATIO 1140/100 V ft ?? LOAD 10 VAJS^NO 247062654 Осилит ME fl. J CUSS 5fl. Ю Hz SffiftfiWiK. LOW! 120 V* !№li
JIMKTIN HONGDA ELECTPICAL CO.. LTD
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера и место пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
1,14 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100 |
|
Номинальная частота, Г ц |
50/60 |
|
Класс точности обмотки измерений по ГОСТ 1983-2015 |
0,2 |
|
Номинальная мощность вторичных обмоток, В^А |
10 |
|
Предельная мощность, В^А |
120 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
95х120х132 |
|
Масса, кг, не более |
4,4 |
|
Условия эксплуатации:
|
от -40 до +70 90 от 86 до 107 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
131400 |
|
Средний срок службы, лет |
20 |
