Номер по Госреестру СИ: 95296-25
95296-25 Система измерений толщины стенки и внешнего диаметра
(136396-9)
Назначение средства измерений:
Система измерений толщины стенки и внешнего диаметра 136396-9 (далее по тексту - системы) предназначена для бесконтактных измерений толщины стенки и наружного диаметра труб.
Внешний вид.
Система измерений толщины стенки и внешнего диаметра
Рисунок № 1
Внешний вид.
Система измерений толщины стенки и внешнего диаметра
Рисунок № 2
Общие сведения
Дата публикации - 30.04.2025
Срок свидетельства -
Номер записи - 197117
ID в реестре СИ - 1425324
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - IMS Messsysteme GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№827 от 2025.04.25 ПРИКАЗ Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Система измерений толщины стенки и внешнего диаметра (136396-9)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений IMS Messsysteme GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87163-22 |
Система измерений отклонений от плоскостности, CCS IMS Messsysteme GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95295-25 |
Система измерений толщины стенки и внешнего диаметра, 136397-9 IMS Messsysteme GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95296-25 |
Система измерений толщины стенки и внешнего диаметра, 136396-9 IMS Messsysteme GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Система измерений толщины стенки и внешнего диаметра (136396-9)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система измерений толщины стенки и внешнего диаметра (136396-9)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Система имеет в своем составе программное обеспечение (ПО), которое выполняет функции управления, сбора и обработки данных и визуализации результатов измерений.
Конструкция системы исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО системы соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MEVInet |
|
Номер версии (идентификационный номер) ПО |
V.2.5.86 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРаздел 6 «Управление измерительной системой» Руководства по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Локальная поверочная схема.
IMS Messsysteme GmbH, Германия
Адрес: Dieselstraee 55, 42579 Heiligenhaus, Германия Телефон/факс: +49 (2056) 975-0/+49 (2056) 975-140 E-mail: info@ims-gmbh.de
Web-сайт: www.ims-gmbh.de
Изготовитель
IMS Messsysteme GmbH, Германия Адрес: Dieselstraee 55, 42579 Heiligenhaus, Германия Телефон/факс: +49 (2056) 975-0/+49 (2056) 975-140 E-mail: info@ims-gmbh.deWeb-сайт: www.ims-gmbh.de
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)ИНН 7727061249
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-37-29, факс: +7 (495) 437-56-66 E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
IMS Messsysteme GmbH, ГерманияАдрес: Dieselstraee 55, 42579 Heiligenhaus, Германия Телефон/факс: +49 (2056) 975-0/+49 (2056) 975-140 E-mail: info@ims-gmbh.de
Web-сайт: www.ims-gmbh.de
Принцип действия системы (зав. № А636788) в части измерений толщины основан на радиационном методе неразрушающего контроля, в части измерений наружного диаметра основан на триангуляционном методе измерений.
Сущность радиационного метода измерений толщины заключается в поглощении объектом измерения радиоактивного излучения: используется радионуклид (Цезий-137), излучение которого пропускается через материал объекта контроля и затем фиксируется ионизационными камерами.
Сущность метода триангуляции заключается в проектировании лазерной точки/линии на объект измерения, регистрации отраженного от объекта излучения и последующем пересчете расстояния до объекта в зависимости от угла отражения лазерного луча от объекта.
Конструктивно система состоит из электропривода, О-рамы из нержавеющей стали с полностью закрытой (водяная рубашка) системой охлаждения, шкафа охлаждения, центральной станции управления, в которую входят блоки питания и вычислительный блок-системы. По окружности О-рамы установлены 13 каналов радиационного излучения (излучатель-детектор) и 6 лазерных триангуляционных датчиков Система также оснащена пирометром утвержденного типа (рег. № 67620-17) для контроля температуры трубы в диапазоне от 500 до 1400 °С и внесения соответствующих поправок в результаты измерений толщины стенки. Пирометр, установлен на O-раме и направлен на трубу в линии прокатки труб.
Общий вид системы приведен на рисунке 1.
Пломбирование системы осуществляется одной наклейкой на ставнях О-рамы системы. Вид и место пломбирования показаны на рисунке 2.
Заводской номер системы в буквенно-цифровом формате наносится на маркировочную табличку, расположенную на боковой части корпуса О-рамы системы. Место нанесения заводского номера типа показано на рисунке 2.
Нанесение знака поверки на систему не предусмотрено.

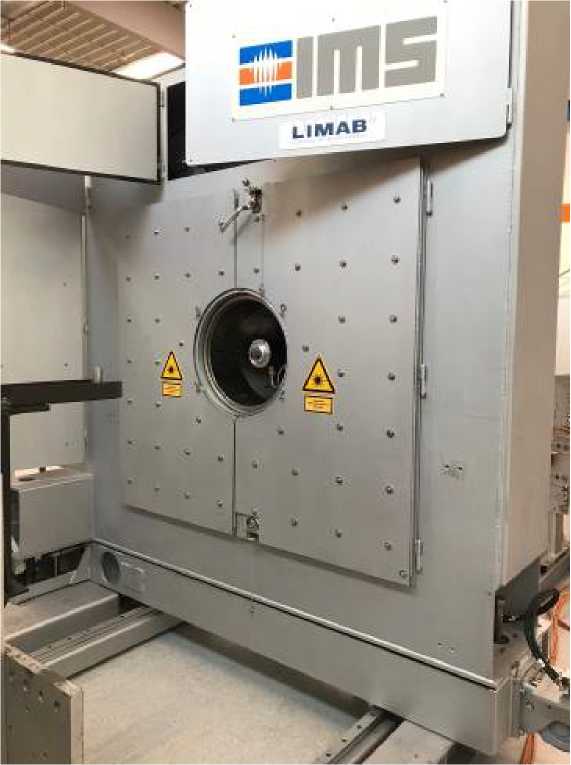

Рисунок 1 - Общий системы измерений толщины стенки и внешнего диаметра 136396-9
Место нанесения заводского номера
|
11^ | ||
|
'*■ ’ 1 |
Место пломбирования
Рисунок 2 - Места пломбирования и место нанесения заводского номера

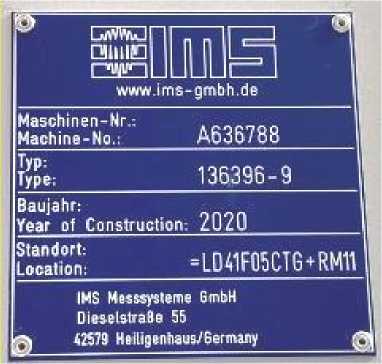

Рисунок 3 - Вид маркировочной таблички
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины стенки трубы, мм |
от 4 до 35 |
|
Пределы допускаемой систематической относительной погрешности измерений толщины стенки трубы, % | |
|
- в диапазоне измерений от 4 до 20 мм включ.; |
±0,2, но не менее ±25 мкм |
|
- в диапазоне измерений св. 20 до 35 мм |
±0,3 |
|
Пределы допускаемой случайной абсолютной составляющей погрешности измерений толщины стенки трубы, мкм | |
|
- диапазон толщины стенки от 4 до 6 мм включ.; |
±14 |
|
- диапазон толщины стенки св. 6 до 12 мм включ.; |
±21 |
|
- диапазон толщины стенки св. 12 до 18 мм включ.; |
±29 |
|
- диапазон толщины стенки св. 18 до 24 мм включ.; |
±42 |
|
- диапазон толщины стенки св. 24 до 30 мм включ.; |
±61 |
|
- диапазон толщины стенки св. 30 до 35 мм. |
±87 |
|
Диапазон измерений наружного диаметра трубы, мм |
от 145 до 295 |
|
Пределы допускаемой абсолютной погрешности измерений наружного диаметра трубы, мм |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов, шт. |
13 |
|
Радиационный источник |
Цезий 137 |
|
Габаритные размеры О-рамы, мм, не более | |
|
- Высота |
3625 |
|
- Ширина |
3670 |
|
- Глубина |
1450 |
|
- Внутренний диаметр |
500 |
|
Параметры электрического питания: | |
|
- Напряжение, В |
от 360 до 424 |
|
- Частота, Г ц |
от 49 до 51 |
|
Условия эксплуатации: | |
|
- нормальная область значений температуры, °C, |
от +15 до +25 |
|
- рабочая область значений температур, °C |
от +5 до +40 |
|
- относительная влажность, %, не более |
95 |
