Номер по Госреестру СИ: 95295-25
95295-25 Система измерений толщины стенки и внешнего диаметра
(136397-9)
Назначение средства измерений:
Система измерений толщины стенки и внешнего диаметра 136397-9 (далее по тексту -система) предназначена для бесконтактных измерений толщины стенки и наружного диаметра труб.

Внешний вид.
Система измерений толщины стенки и внешнего диаметра
Рисунок № 1

Внешний вид.
Система измерений толщины стенки и внешнего диаметра
Рисунок № 2

Внешний вид.
Система измерений толщины стенки и внешнего диаметра
Рисунок № 3
Программное обеспечение
Система имеет в своем составе программное обеспечение (далее по тексту - ПО), которое выполняет функции управления, сбора и обработки данных и визуализации результатов измерений.
Конструкция системы исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО системы соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MEVInet |
|
Номер версии (идентификационный номер) ПО |
V.2.5.86 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРаздел 6 «Управление измерительной системой» Руководства по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Локальная поверочная схема.
IMS Messsysteme GmbH, Германия
Адрес: Dieselstraee 55, 42579 Heiligenhaus, Германия
Телефон/факс: +49 (2056) 975-0/+49 (2056) 975-140
E-mail: info@ims-gmbh.de
Web-сайт: www.ims-gmbh.de
Изготовитель
IMS Messsysteme GmbH, ГерманияАдрес: Dieselstraee 55, 42579 Heiligenhaus, Германия
Телефон/факс: +49 (2056) 975-0/+49 (2056) 975-140
E-mail: info@ims-gmbh.de
Web-сайт: www.ims-gmbh.de
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)ИНН 7727061249
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
IMS Messsysteme GmbH, ГерманияАдрес: Dieselstraee 55, 42579 Heiligenhaus, Германия
Телефон/факс: +49 (2056) 975-0/+49 (2056) 975-140
E-mail: info@ims-gmbh.de
Web-сайт: www.ims-gmbh.de
Принцип действия системы (зав. № А636767) в части измерений толщины основан на радиационном методе неразрушающего контроля, в части измерений наружного диаметра основан на триангуляционном методе измерений.
Сущность радиационного метода измерений толщины заключается в поглощении объектом измерения радиоактивного излучения: используется радионуклид (Цезий-137), излучение которого пропускается через материал объекта контроля и затем фиксируется ионизационными камерами.
Сущность метода триангуляции заключается в проектировании лазерной точки/линии на объект измерения, регистрации отраженного от объекта излучения и последующем пересчете расстояния до объекта в зависимости от угла отражения лазерного луча от объекта.
Конструктивно система состоит из электропривода, О-рамы из нержавеющей стали с полностью закрытой (водяная рубашка) системой охлаждения, шкафа охлаждения, центральной станции управления, в которую входят блоки питания и вычислительный блок системы. По окружности О-рамы установлены 4 канала радиационного излучения (излучатель-детектор) и 18 лазерных триангуляционных датчиков. Система также оснащена пирометром утвержденного типа (рег. № 67620-17) для контроля температуры трубы в диапазоне от 500 до 1400 °С и внесения соответствующих поправок в результаты измерений толщины стенки. Пирометр, установлен на O-раме и направлен на трубу в линии прокатки труб.
Общий вид системы приведен на рисунке 1.
Пломбирование системы осуществляется одной наклейкой на ставнях О-рамы системы. Вид и место пломбирования показаны на рисунке 2.
Заводской номер системы в буквенно-цифровом формате наносится на маркировочную табличку, расположенную на боковой части корпуса О-рамы системы. Место нанесения заводского номера типа показано на рисунке 2.
Нанесение знака поверки на систему не предусмотрено.
Место нанесения
заводского номера

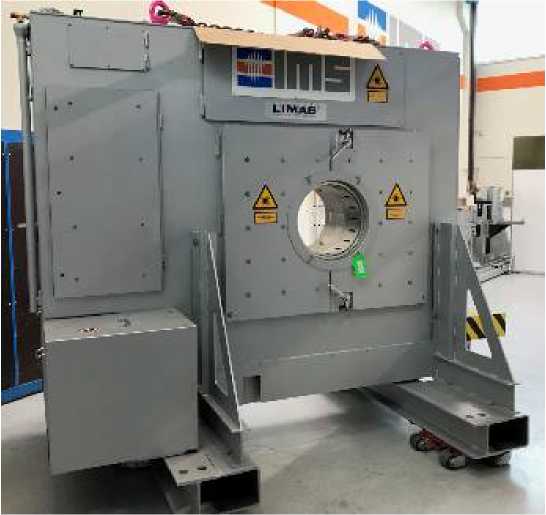

Рисунок 1 - Общий системы измерений толщины стенки и внешнего диаметра 136397-9

Место пломбирования

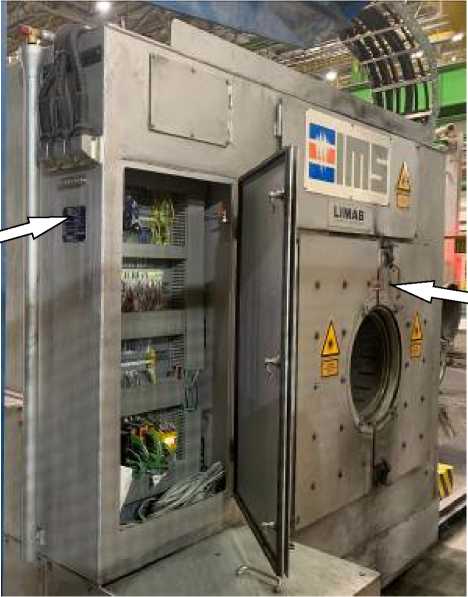

Рисунок 2 - Места пломбирования и место нанесения заводского номера

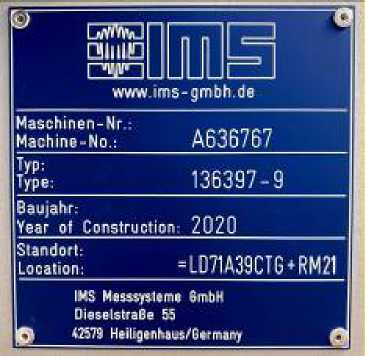

Рисунок 3 - Вид маркировочной таблички
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины стенки трубы, мм |
от 10 до 30 |
|
Пределы допускаемой систематической относительной составляющей погрешности измерений толщины стенки трубы, % |
±0,2, но не менее 30 мкм |
|
Пределы допускаемой случайной абсолютной | |
|
составляющей погрешности измерений толщины стенки трубы, мкм | |
|
- диапазон толщины стенки св. 10 до 12 мм включ.; |
±24 |
|
- диапазон толщины стенки св. 12 до 18 мм включ.; |
±40 |
|
- диапазон толщины стенки св. 18 до 24 мм включ.; |
±74 |
|
- диапазон толщины стенки св. 24 до 30 мм. |
±169 |
|
Диапазон измерений наружного диаметра трубы, мм |
от 70 до 277 |
|
Пределы допускаемой абсолютной погрешности измерений наружного диаметра трубы, мм |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний толщины стенки трубы, мм |
от 4 до 36 |
|
Количество измерительных каналов, шт. |
4 |
|
Радиационный источник |
Цезий 137 |
|
Габаритные размеры О-рамы, мм, не более | |
|
- Высота |
3050 |
|
- Ширина |
3237 |
|
- Глубина |
1450 |
|
- Внутренний диаметр |
450 |
|
Параметры электрического питания: | |
|
- Напряжение, В |
от 360 до 424 |
|
- Частота, Г ц |
от 49 до 51 |
|
Условия эксплуатации: | |
|
- нормальная область значений температуры, °C, |
от +15 до +25 |
|
- рабочая область значений температур, °C |
от +5 до +40 |
|
- относительная влажность, %, не более |
95 |
