Номер по Госреестру СИ: 95334-25
95334-25 Амперметры аналоговые щитовые
(Ziegler)
Назначение средства измерений:
Амперметры аналоговые щитовые Ziegler (далее - амперметры) предназначены для измерений силы постоянного или переменного тока в однофазных или трехфазных электрических цепях.

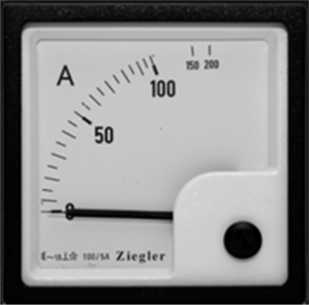

Внешний вид.
Амперметры аналоговые щитовые
Рисунок № 1

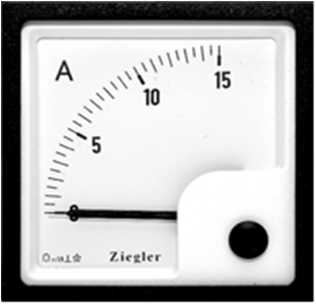

Внешний вид.
Амперметры аналоговые щитовые
Рисунок № 2
Внешний вид.
Амперметры аналоговые щитовые
Рисунок № 3

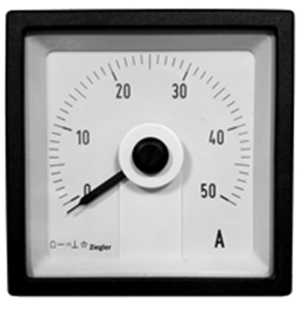

Внешний вид.
Амперметры аналоговые щитовые
Рисунок № 4

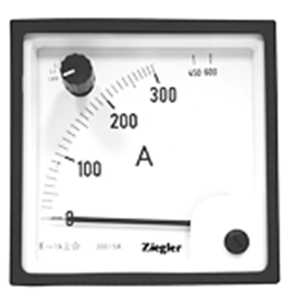

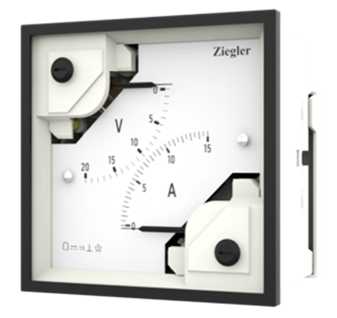

Внешний вид.
Амперметры аналоговые щитовые
Рисунок № 5

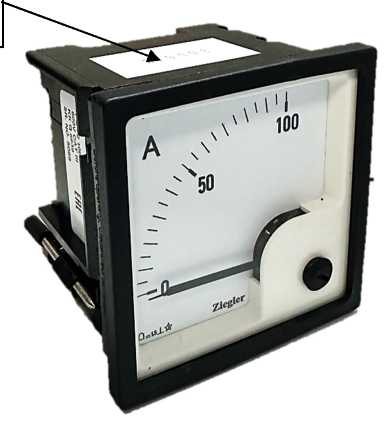

Внешний вид.
Амперметры аналоговые щитовые
Рисунок № 6
Общие сведения
Дата публикации - 30.04.2025
Срок свидетельства - 25.04.2030
Номер записи - 197105
ID в реестре СИ - 1425312
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
EQ72 600/5А, EQ72 50А/1А, EQ72 20А, EQ72 200А/1А, EQ72 150А/1А, EQ72 125А/1А, EQ72 10А/1А, EQ72 100А/5А, EQ72 100А/1А, EQ72 1000А/5А, EQ 96-х, EQ 96, EQ 72-х, EQ 72 200А/5А, EQ 72 2000А/5А, EQ 72 10А, EQ 72 1000А/5А, EQ 72, EQ 48-х, EQ 48, PQ 48, DSL 48, EQ 72, PQ 72, EQ SWT 72, DSL 72, EQ 96, PQ 96, EQ SWT 96, DSL 96, EQ 144, PQ 144, DSL 144,
Производитель
Изготовитель - Фирма "Rishabh Instruments limited"
Страна - РОССИЯ
Населенный пункт - India
Уведомление о начале осуществления предпринимательской деятельности -
