Номер по Госреестру СИ: 94773-25
94773-25 Трансформаторы тока
(RISH Xmer)
Назначение средства измерений:
Трансформаторы тока RISH Xmer (далее - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 3
Внешний вид.
Трансформаторы тока
Рисунок № 4
Внешний вид.
Трансформаторы тока
Рисунок № 5
Внешний вид.
Трансформаторы тока
Рисунок № 6
Внешний вид.
Трансформаторы тока
Рисунок № 7
Внешний вид.
Трансформаторы тока
Рисунок № 8
Внешний вид.
Трансформаторы тока
Рисунок № 9
Внешний вид.
Трансформаторы тока
Рисунок № 10
Общие сведения
Дата публикации - 03.03.2025
Срок свидетельства - 28.02.2030
Номер записи - 196568
ID в реестре СИ - 1423883
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
RISH Xmer 62/40 (40),
Производитель
Изготовитель - Фирма "Rishabh Instruments limited"
Страна - РОССИЯ
Населенный пункт - India
Уведомление о начале осуществления предпринимательской деятельности -
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Бесплатный
Статистика
Кол-во поверок - 30
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№427 от 2025.02.28 ПРИКАЗ_Об утверждении типов средств измерений (22)
Наличие аналогов СИ: Трансформаторы тока (RISH Xmer)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rishabh Instruments limited"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94773-25 28.02.2030 |
Трансформаторы тока, RISH Xmer Фирма "Rishabh Instruments limited" (РОССИЯ India) |
ОТ МП |
4 года |
|
95334-25 25.04.2030 |
Амперметры аналоговые щитовые, Ziegler Фирма "Rishabh Instruments limited" (РОССИЯ India) |
ОТ МП |
2 года |
|
95500-25 19.05.2030 |
Трансформаторы тока измерительные, Ziegler Фирма "Rishabh Instruments limited" (РОССИЯ India) |
ОТ МП |
4 года |
|
95556-25 26.05.2030 |
Вольтметры аналоговые щитовые, Ziegler Фирма "Rishabh Instruments limited" (РОССИЯ India) |
ОТ МП |
2 года |
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Кто поверяет Трансформаторы тока (RISH Xmer)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОСЕРВИС" (RA.RU.312784) | 30 | 30 | 30 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока (RISH Xmer)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку трансформатора любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Монтаж, эксплуатация и методы измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
«Трансформаторы тока RISH Xmer. Стандарт предприятия».
ПравообладательФирма «Rishabh Instruments limited»
Адрес юридического лица: F-31, MIDC, Satpur, Nashik - 422007, Maharashtra, India
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)
Принцип действия трансформаторов основан на переменного тока в силу выходного переменного тока с отношением числа витков первичной и вторичной обмоток.
Конструктивно трансформаторы состоят из
преобразовании силы входного коэффициентом, определяемым
замкнутого магнитопровода (для модификаций RISH Xmer 93/30SC, RISH Xmer 105/50SC, RISH Xmer 125/50SC, RISH Xmer 155/80SC, RISH Xmer 195/80SC магнитопровод может размыкаться для удобства монтажа) с отверстием для первичной обмотки (кроме модификаций RISH Xmer 62/W (40), RISH Xmer 74/W (45)), вторичной обмотки, намотанной на сердечник, и пластикового корпуса с местом крепления.
Модификации RISH Xmer 3РН 75/15 (60), RISH Xmer 3РН 105/21 (40), RISH Xmer 3РН 140/31 (40), RISH Xmer 3РН 185/27 (45), RISH Xmer 3РН 185/37 (45) имеют три независимых замкнутых магнитопровода, соединенных в единый пластиковый корпус, и три отверстия для первичной обмотки.
Через отверстие магнитопровода при монтаже пропускается шина или кабель, играющие роль первичной обмотки (кроме модификаций RISH Xmer 62/W (40), RISH Xmer 74/W (45)). Для получения отличного от номинального коэффициента преобразования, может быть намотана первичная обмотка из нескольких витков.
В модификациях RISH Xmer 62/W (40), RISH Xmer 74/W (45) первичная обмотка также встроена в корпус трансформатора и намотана на сердечник, подключение первичной обмотки к измеряемой цепи осуществляется посредством винтовых клемм, прикрытых пластмассовыми крышками с устройствами пломбирования.
Трансформаторы предназначены для технического и коммерческого учета, а также измерений в однофазных и трехфазных электросетях промышленной частоты.
Монтаж трансформаторов осуществляется на токопроводящие втулки, на панель, используя штатный крепеж, или на DIN-рейку 35 мм, используя специальный или штатный крепеж.
Трансформаторы выпускаются в модификациях RISH Xmer 45/14 (40),
RISH Xmer 45/21 (40), RISH Xmer 50/14 (30), RISH Xmer 50/21 (30), RISH Xmer 50/30 (30), RISH Xmer 50/14 (50), RISH Xmer 50/21 (50), RISH Xmer 50/30 (50), RISH Xmer 62W (40), RISH Xmer 62R (40), RISH Xmer 62/RP (40), RISH Xmer 62/20P (40), RISH Xmer 62/20 (40),
RISH Xmer 62/30 (40), RISH Xmer 62/30 (50), RISH Xmer 62/40 (40), RISH Xmer 74/20 (45), RISH Xmer 74/30 (45), RISH Xmer 74/40 (45), RISH Xmer 74/50 (45), RISH Xmer 74W (45), RISH Xmer 74/20P (45), RISH Xmer 74/40P (45), RISH Xmer 3РН 75/15 (60), RISH Xmer 86/40 (45), RISH Xmer 86/50 (45), RISH Xmer 86/60 (45), RISH Xmer 86/63 (45), RISH Xmer 86/40P (45), RISH Xmer 86/50P (45), RISH Xmer 93/30SC, RISH Xmer 100/100V (45), RISH RISH RISH RISH RISH RISH RISH RISH
Xmer Xmer Xmer Xmer Xmer Xmer Xmer
Xmer
100/130V (45), RISH Xmer 104/60 (45), RISH Xmer 104/80 (45),
104/30P (45), RISH Xmer 104/50P (45), RISH Xmer 104/60P (45), 125/50SC, (45), (45), (45), (45), (50),
3РН 105/21 (40), RISH
130/100 (50), RISH Xmer 140/100V (45), RISH Xmer 140/60P (45), RISH Xmer 155/80SC, RISH Xmer 3РН
195/80SC, RISH Xmer 225/60P (50),
Xmer 105/50SC, RISH Xmer
3РН 140/31 (40), RISH Xmer 140/80 140/100Н (45), RISH Xmer 140/130V 140/80P (45), RISH Xmer 140/100P 185/27 (45), RISH Xmer 3РН 185/37 RISH Xmer 225/125P
RISH Xmer 225/125 (50), RISH Xmer 225/167 (50), RISH Xmer 225/167P (50), отличающихся номинальными значениями первичных токов, номинальными значениями вторичной нагрузки и габаритными размерами.
Серийный номер наносится в зависимости от модификации трансформатора или на маркировочную наклейку, расположенную на боковой поверхности трансформатора, или на маркировочную наклейку, расположенную на верхней поверхности трансформатора, типографским методом в виде цифрового кода.
Общий вид трансформаторов всех модификаций представлен на рисунках 1 - 14.
Общий вид трансформаторов с указанием места пломбировки от несанкционированного доступа, места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 15 - 17. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено.

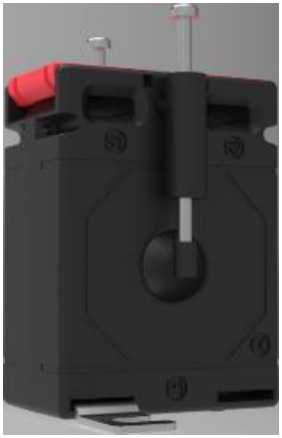

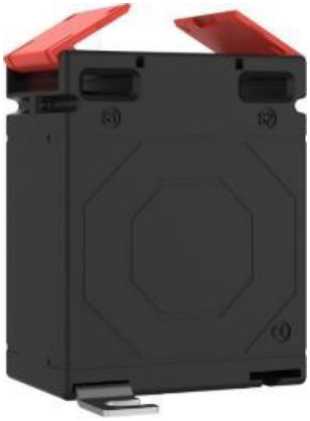

Рисунок 1 - Общий вид трансформаторов модификаций RISH Xmer 62W (40), RISH Xmer 74W (45)

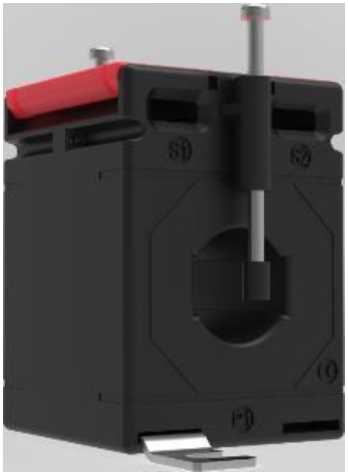

Рисунок 2 - Общий вид трансформаторов модификаций RISH Xmer 45/14 (40), RISH Xmer 45/21 (40)

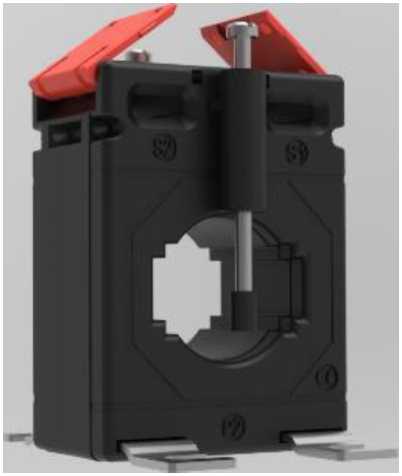

Рисунок 3 - Общий вид трансформаторов модификаций RISH Xmer 50/14 (30),
RISH Xmer 50/21 (30), RISH Xmer 50/30 (30)

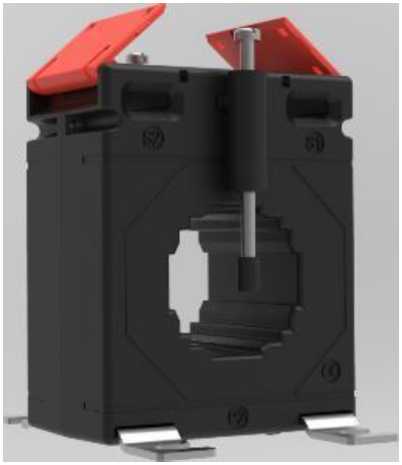

Рисунок 4 - Общий вид трансформаторов модификаций RISH Xmer 50/14 (50),
RISH Xmer 50/21 (50), RISH Xmer 50/30 (50)

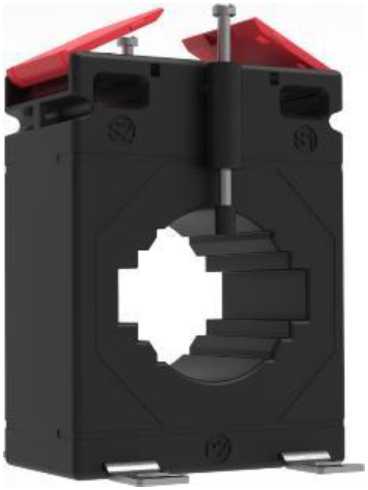

Рисунок 5 - Общий вид трансформаторов модификаций RISH Xmer 62R (40),
RISH Xmer 62/RP (40), RISH Xmer 62/20P (40), RISH Xmer 62/20 (40), RISH Xmer 62/30 (40), RISH Xmer 62/30 (50), RISH Xmer 62/40 (40)

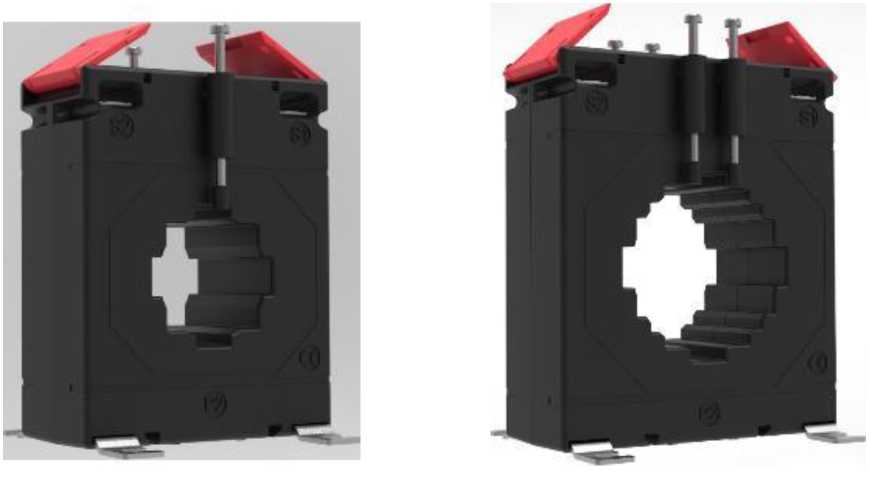

Рисунок 6 - Общий вид трансформаторов модификаций RISH Xmer 74/20 (45),
RISH Xmer 74/30 (45), RISH Xmer 74/40 (45), RISH Xmer 74/50 (45), RISH Xmer 74/20P (45), RISH Xmer 74/40P (45)
Рисунок 7 - Общий вид трансформаторов модификаций RISH Xmer 86/40 (45),
RISH Xmer 86/50 (45), RISH Xmer 86/60 (45), RISH Xmer 86/40P (45), RISH Xmer 86/50P (45), RISH Xmer 86/63 (45)

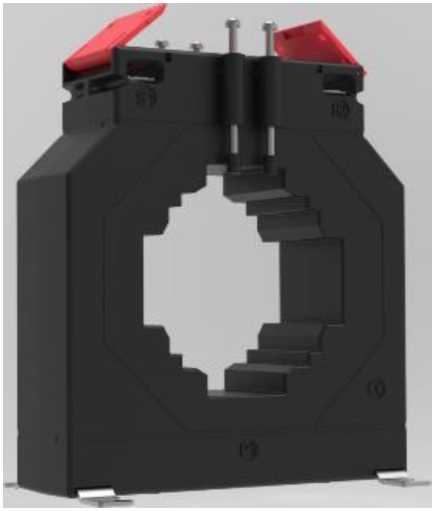

Рисунок 9 - Общий вид трансформаторов модификаций RISH Xmer 140/80 (45), RISH Xmer 140/100Н (45),
RISH Xmer 140/60P (45), RISH Xmer 140/80P (45), RISH Xmer 140/100P (45)
Рисунок 8 - Общий вид трансформаторов модификаций RISH Xmer 104/60 (45), RISH Xmer 104/80 (45),
RISH Xmer 104/30P (45),
RISH Xmer 104/50P (45), RISH Xmer 104/60P (45)

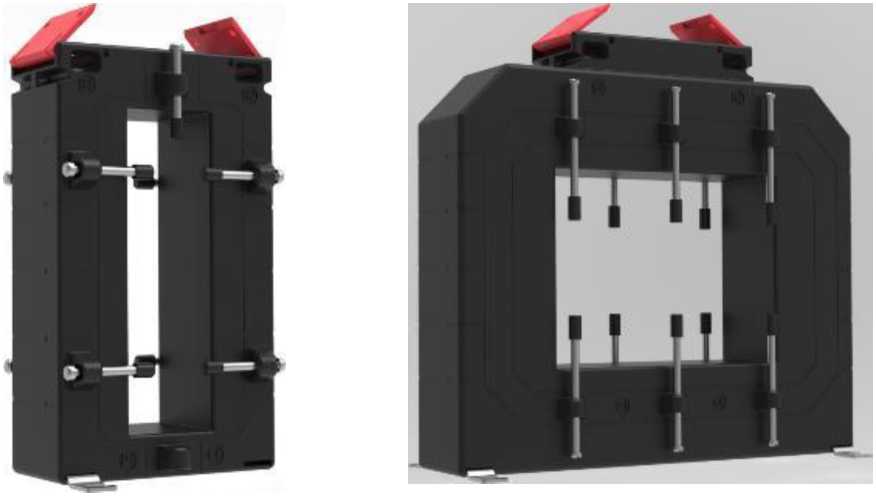

Рисунок 10 - Общий вид трансформаторов модификации RISH Xmer 130/100 (50)

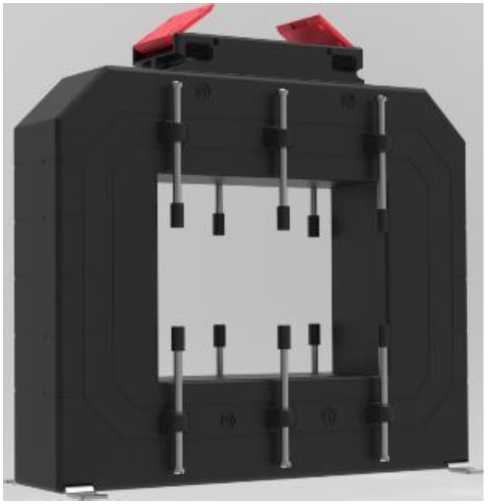

Рисунок 12 - Общий вид трансформаторов модификаций RISH Xmer 225/125P (50), RISH Xmer 225/125 (50),
RISH Xmer 225/167 (50), RISH Xmer 225/167P (50),
RISH Xmer 225/60P (50)
Рисунок 11 - Общий вид трансформаторов модификаций RISH Xmer 100/100V (45), RISH Xmer 140/100V (45),
RISH Xmer 140/130V (45), RISH Xmer 100/130V (45)

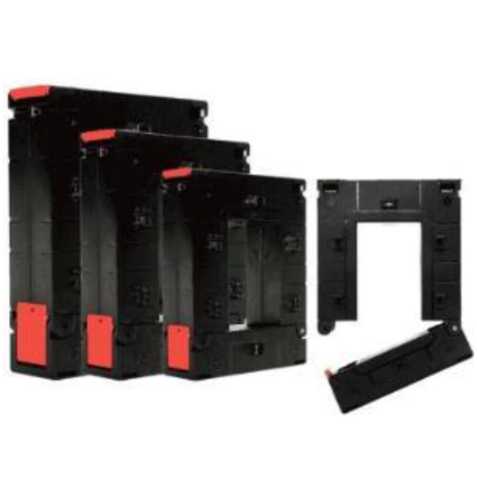

Рисунок 13 - Общий вид трансформаторов модификаций RISH Xmer 105/50SC,
RISH Xmer 125/50SC, RISH Xmer 93/30SC,
RISH Xmer 155/80SC, RISH Xmer 195/80SC

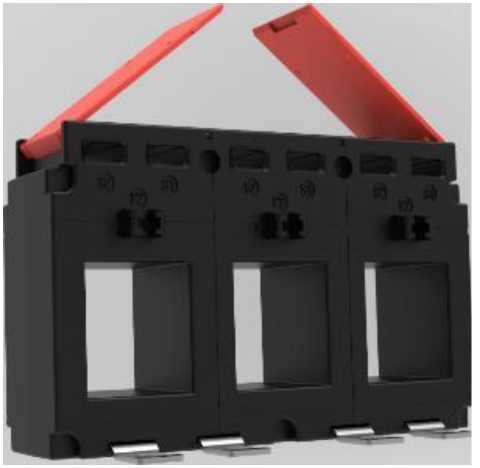

Рисунок 14 - Общий вид
трансформаторов модификаций
RISH Xmer 3РН 105/21 (40),
RISH Xmer 3РН 140/31 (40),
RISH Xmer 3РН 185/27 (45),
RISH Xmer 3РН 185/37 (45),
RISH Xmer 3РН 75/15 (60)
энергоснабжаю щей
организации
Рисунок 15 - Общий вид трансформаторов всех модификаций с указанием места пломбировки от несанкционированного доступа
Рисунок 16 - Общий вид трансформаторов всех модификаций с указанием места п пломбировки от несанкционированного доступа
Место расположения маркировочной наклейки
Рисунок 17 - Общий вид трансформаторов всех модификаций с указанием места расположения маркировочной наклейки
RISH 62/RP(40)
150/5А, 1VA CL 5Р5 0.72/4kV,50/60Hz,E Ith=60In,Icth=120% IEC61869-2
SR.NO:- 2408000450<
KISHABH INSTRUMENTS LIMITED
Место нанесения знака утверждения типа
Место нанесения серийного номера
Рисунок 18 - Общий вид маркировочной наклейки трансформаторов всех модификаций с указанием места нанесения знака утверждения типа и серийного номера
Значение
0,2; 0,5; 1
Таблица 1 - Метрологические характеристики модификации RISH Xmer 62/W (40) _______Наименование характеристики
Классы точности вторичных обмоток по
ГОСТ 7746-2015 для измерений
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 1 до 30 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 5 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
от 5 до 15 |
|
Таблица 2 - Метрологические характеристики модификации RISH Xmer 74/W (45) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений |
0,2; 0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 1 до 60 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 10 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
от 5 до 15 |
|
Таблица 3 - Метрологические характеристики модификации RISH Xmer 45/14 (40) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений |
0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 30 до 300 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 10 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений Кбном |
5 |
Значение
0,5; 1
Классы точности вторичных обмоток по
ГОСТ 7746-2015 для измерений
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 50 до 400 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 5 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
5 |
|
Таблица 5 - Метрологические характеристики модификации RISH Xmer 50/14 (30) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений |
0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 40 до 300 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 7,5 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
5 |
|
Таблица 6 - Метрологические характеристики модификации RISH Xmer 50/21 (30) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений |
0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 50 до 400 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 7,5 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений Кбном |
5 |
Значение
0,5; 1
Классы точности вторичных обмоток по
ГОСТ 7746-2015 для измерений
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 30 до 300 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 12,5 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
5 |
|
Таблица 8 - Метрологические характеристики модификации RISH Xmer 50/21 (50) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений |
0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 50 до 400 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 15 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
5 |
|
Таблица 9 - Метрологические характеристики модификации RISH Xmer 50/30 (30) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений |
0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 75 до 600 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 7,5 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений Кбном |
5 |
0,5; 1
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 50 до 600 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 15 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
5 |
|
Таблица 11 - Метрологические характеристики модификации RISH Xmer 62/R | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 50 до 600 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 15 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
от 5 до 15 |
|
Таблица 12 - Метрологические характеристики модификации RISH Xmer 62/20 (40) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 50 до 500 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 15 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений Кбном |
от 5 до 10 |
0,2S; 0,2; 0,5S; 0,5; 1
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 50 до 800 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 20 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
от 5 до 10 |
|
Таблица 14 - Метрологические характеристики модификации RISH Xmer 62/30 (50) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 50 до 800 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 30 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
от 5 до 15 |
|
Таблица 15 - Метрологические характеристики модификации RISH Xmer 62/40 (40) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 100 до 800 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 10 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений Кбном |
от 5 до 10 |
0,2S; 0,2; 0,5S; 0,5; 1
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 40 до 500 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 20 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
от 5 до 15 |
|
Таблица 17 - Метрологические характеристики модификации RISH Xmer 74/30 (45) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 40 до 800 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 30 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
от 5 до 15 |
|
Таблица 18 - Метрологические характеристики модификации RISH Xmer 74/40 (45) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 40 до 1000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 20 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений Кбном |
от 5 до 10 |
0,2S; 0,2; 0,5S; 0,5; 1
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 100 до 1000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 15 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
от 5 до 10 |
|
Таблица 20 - Метрологические характеристики модификации RISH Xmer 86/40 (45) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 50 до 1000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 30 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
от 5 до 15 |
|
Таблица 21 - Метрологические характеристики модификации RISH Xmer 86/50 (45) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 100 до 1250 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 30 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений Кбном |
от 5 до 10 |
0,2S; 0,2; 0,5S; 0,5; 1
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 100 до 1600 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 20 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
от 5 до 10 |
|
Таблица 23 - Метрологические характеристики модификации RISH Xmer 104/60 (45) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 100 до 1600 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 45 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
от 5 до 15 |
|
Таблица 24 - Метрологические характеристики модификации RISH Xmer 104/80 (45) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 200 до 2000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 30 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений Кбном |
от 5 до 10 |
0,2S; 0,2; 0,5S; 0,5; 1
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 600 до 3000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 2,5 до 15 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
от 5 до 10 |
|
Таблица 26 - Метрологические характеристики модификации RISH Xmer 140/100Н (45) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 200 до 4000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 60 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
от 5 до 15 |
|
Таблица 27 - Метрологические характеристики модификации RISH Xmer 140/80 (45) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 200 до 2000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 60 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений Кбном |
от 5 до 15 |
0,2S; 0,2; 0,5S; 0,5; 1
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 400 до 2500 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 2,5 до 30 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
от 5 до 10 |
|
Таблица 29 - Метрологические характеристики модификации RISH Xmer I00/I30V (45) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений |
0,2; 0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 400 до 3200 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 2,5 до 30 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
от 5 до 10 |
|
Таблица 30 - Метрологические характеристики модификации RISH Xmer I40/I30V (45) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений |
0,2; 0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 400 до 5000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 3,75 до 20 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений Кбном |
от 10 до 15 |
0,2S; 0,2; 0,5S; 0,5; 1
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 200 до 3000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 60 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
от 5 до 15 |
|
Таблица 32 - Метрологические характеристики модификации RISH Xmer 225/I25 (50) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 600 до 6000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 5 до 100 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
от 5 до 15 |
|
Таблица 33 - Метрологические характеристики модификации RISH Xmer 225/I67 (50) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета |
0,2S; 0,2; 0,5S; 0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 1000 до 7500 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 3,75 до 45 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений Кбном |
от 5 до 15 |
0,5; 1; 3
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 100 до 400 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 10 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
10 |
|
Таблица 35 - Метрологические характеристики модификации RISH Xmer 105/50SC | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений |
0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 100 до 800 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 12,5 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
15 |
|
Таблица 36 - Метрологические характеристики модификации RISH Xmer 125/50SC | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений |
0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 250 до 2000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 15 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений Кбном |
10 |
0,5; 1
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 250 до 3000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 45 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
10 |
|
Таблица 38 - Метрологические характеристики модификации RISH Xmer 195/80SC | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений |
0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 500 до 5000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,25 до 45 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
30 |
|
Таблица 39 - Метрологические характеристики модификации RISH Xmer 3РН 75/15 (60) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений |
0,5; 1; 3 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 100 до 160 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 2,5 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений Кбном |
5 |
0,5; 1; 3
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 100 до 250 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 2,5 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
5 |
|
Таблица 41 - Метрологические характеристики модификации RISH Xmer 3РН 140/31 (40) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений |
0,5; 1; 3 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 250 до 500 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 3,75 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
5 |
|
Таблица 42 - Метрологические характеристики модификации RISH Xmer 3РН 185/27 (45) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений |
1; 3 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 40 до 500 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,25 до 5 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений Кбном |
от 5 до 10 |
1; 3
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 300 до 800 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 2,5 до 5 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений КБном |
5 |
|
Таблица 44 - Метрологические характеристики модификации RISH Xmer 62/RP (40) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты |
5Р;10Р |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 100 до 300 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 1,5 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
5 |
|
Таблица 45 - Метрологические характеристики модификации RISH Xmer 62/20Р (40) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты |
5Р;10Р |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 100 до 200 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
1 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
5 |
5Р; 10Р
Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 200 до 400 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
2,5 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
5 |
|
Таблица 47 - Метрологические характеристики модификации RISH Xmer 74/40Р (45) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты |
5Р;10Р |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 120 до 750 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 2,5 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
5 |
|
Таблица 48 - Метрологические характеристики модификации RISH Xmer 86/40Р (45) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты |
5Р;10Р |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 100 до 600 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 7,5 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
5; 10 |
5Р; 10Р
Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 100 до 800 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 7,5 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
5; 10 |
|
Таблица 50 - Метрологические характеристики модификации RISH Xmer 104/30Р (45) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты |
5Р;10Р |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 50 до 600 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 15 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
5; 10 |
|
Таблица 51 - Метрологические характеристики модификации RISH Xmer 104/50Р (45) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты |
5Р;10Р |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 150 до 1000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 10 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
5; 10 |
Таблица 52 - Метрологические характеристики модификации RISH Xmer 104/60Р (45)
Значение
5Р; 10Р
______Наименование характеристики
Классы точности вторичных обмоток по
ГОСТ 7746-2015 для защиты
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 100 до 800 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 10 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
5; 10 |
|
Таблица 53 - Метрологические характеристики модификации RISH Xmer 140/60Р (45) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты |
5Р;10Р |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 200 до 2000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 2,5 до 20 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
5; 10 |
|
Таблица 54 - Метрологические характеристики модификации RISH Xmer 140/80Р (45) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты |
5Р;10Р |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 200 до 2500 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 2,5 до 20 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
5; 10 |
5Р; 10Р
Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 250 до 3000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1 до 10 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
5; 10 |
|
Таблица 56 - Метрологические характеристики модификации RISH Xmer 225/60Р (50) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты |
5Р;10Р |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 100 до 2000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 5 до 15 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
5; 10 |
|
Таблица 57 - Метрологические характеристики модификации RISH Xmer 225/125Р (50) | |
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты |
5Р;10Р |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 600 до 5000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 20 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
5; 10 |
Таблица 58 -
RISH Xmer 225/167Р (50)
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для защиты |
5Р;10Р |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 1000 до 6000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 20 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
5; 10 |
Таблица 59 -
RISH Xmer 86/63 (45)
|
Наименование характеристики |
Значение |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета |
0,5S; 0,2; 0,5; 1 |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 400 до 1600 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф =0,8, В^А |
от 1,5 до 15 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений Кбном |
от 5 до 10 |
Таблица 60 - Технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры (глубина^ширина^высота), мм, не более |
78x225x245 |
|
Внутренние габаритные размеры (глубина^ширина^высота) (только для модификаций RISH Xmer 130/100 (50), RISH Xmer 100/100V (45), RISH Xmer 100/130V (45), RISH Xmer 140/100V (45), RISH Xmer 140/130V (45), RISH Xmer 225/125 (50), RISH Xmer 225/167 (50), RISH Xmer 93/30SC, RISH Xmer 105/50SC, RISH Xmer 125/50SC, RISH Xmer 155/80SC, RISH Xmer 195/80SC, RISH Xmer 62/R (40), RISH Xmer 74/20P (45), RISH Xmer 74/40P (45), RISH Xmer 86/40P (45), RISH Xmer 86/50P (45), RISH Xmer 104/30P (45), RISH Xmer 104/40P (45), RISH Xmer 104/60P (45), RISH Xmer 140/60P (45), RISH Xmer 140/80P (45), RISH Xmer 140/100P (45), RISH Xmer 225/60P (45), RISH Xmer 225/125P (50), RISH Xmer 225/167P( 50)), мм, не более |
60x167x172 |
|
Внутренний диаметр (для всех модификаций, кроме RISH Xmer 62W, RISH Xmer 74W, RISH Xmer 130/100(50), RISH Xmer 100/100V(45), RISH Xmer 100/130V(45), RISH Xmer 140/100V(45), RISH Xmer 140/130V(45), RISH Xmer 225/1250(50), RISH Xmer 225/167(50)), мм, не более |
86 |
|
Масса, кг, не более |
5,81 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -45 до +45 |
Таблица 61 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
400000 |
|
Средний срок службы, лет |
30 |
