Сведения о средстве измерений: 95329-25 ИК-Фурье-спектрометры

Номер по Госреестру СИ: 95329-25
95329-25 ИК-Фурье-спектрометры
(ХРОМАТРОН)

Назначение средства измерений:
ИК-Фурье-спектрометры ХРОМАТРОН (далее по тексту - спектрометры) предназначены для измерений содержания органических и неорганических веществ в твердых, жидких и газообразных образцах по спектрам поглощения в инфракрасной области электромагнитного излучения в соответствии с методами (методиками) измерений.

сертификация программного обеспечения
Внешний вид. ИК-Фурье-спектрометры, http://oei-analitika.ru рисунок № 1
Внешний вид.
ИК-Фурье-спектрометры
Рисунок № 1
Внешний вид. ИК-Фурье-спектрометры, http://oei-analitika.ru рисунок № 2
Внешний вид.
ИК-Фурье-спектрометры
Рисунок № 2
Внешний вид. ИК-Фурье-спектрометры, http://oei-analitika.ru рисунок № 3
Внешний вид.
ИК-Фурье-спектрометры
Рисунок № 3
Внешний вид. ИК-Фурье-спектрометры, http://oei-analitika.ru рисунок № 4
Внешний вид.
ИК-Фурье-спектрометры
Рисунок № 4

Общие сведения

Дата публикации - 30.04.2025
Срок свидетельства - 25.04.2030
Номер записи - 197100
ID в реестре СИ - 1425307
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ХРОМАТРОН FT-4900,

Производитель

Изготовитель - Акционерное общество "Лабтех" (АО "Лабтех")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№820 от 2025.04.25 ПРИКАЗ Об утверждении типов средств измерений (17)

Наличие аналогов СИ: ИК-Фурье-спектрометры (ХРОМАТРОН)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Лабтех" (АО "Лабтех")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
91406-24
26.02.2029
Хроматографы жидкостные, ХРОМАТРОН-1411
Акционерное общество "Лабтех" (АО "Лабтех") (РОССИЯ г. Москва)
ОТ
МП
1 год
92876-24
13.08.2029
Спектрофотометры, ХРОМАТРОН
Акционерное общество "Лабтех" (АО "Лабтех") (РОССИЯ г. Москва)
ОТ
МП
1 год
92876-24
13.08.2029
Спектрофотометры, ХРОМАТРОН
Акционерное общество "Лабтех" (АО "Лабтех") (РОССИЯ г. Москва)
ОТ
МП
1 год
95329-25
25.04.2030
ИК-Фурье-спектрометры, ХРОМАТРОН
Акционерное общество "Лабтех" (АО "Лабтех") (РОССИЯ г. Москва)
ОТ
МП
1 год

Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.

Стоимость 200 руб. или по подписке

Кто поверяет ИК-Фурье-спектрометры (ХРОМАТРОН)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • ХРОМАТРОН FT-4900
  • 2 2 0 0 2 2 0

    Стоимость поверки ИК-Фурье-спектрометры (ХРОМАТРОН)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Спектрометры оснащены автономным программным обеспечением (далее по тексту -ПО) и встроенным ПО, которое выполняет аппаратные функции спектрометра и передает полученные данные в автономное ПО. Идентификационные данные встроенного ПО пользователю недоступны. Идентификационные данные автономного ПО приведены в таблице 1

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MILAS

    Номер версии (идентификационный номер) ПО

    1.х.хх

    Цифровой идентификатор ПО

    Примечание - Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового обозначения в начале номера версии, и последующим рядом цифр, принимающих значения от 0 до 9, которые описывают модификации ПО (обозначенных буквами «х»).

    Метрологически значимая часть ПО выполняет следующие функции:

    • - обработка данных, поступающих от встроенного ПО;

    • - создание и хранение файлов интерферограмм и файлов спектров;

    • - сохранение результатов измерений на жестком диске персонального компьютера;

    • - создание отчетов по результатам измерений.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании последних.


    Знак утверждения типа

    Знак утверждения типа

    наносится на информационную табличку (шильд), расположенную на задней панели спектрометра, методом печати при ее изготовлении и на титульный лист Руководства по эксплуатации методом компьютерной графики.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе «ИК-Фурье-спектрометры ХРОМАТРОН, модификации FT-4500, FT-4700, FT-4900. Руководство по эксплуатации», подраздел 3.2 «Методика измерений».

    При использовании в сфере государственного регулирования обеспечения единства измерений спектрометры применяются в соответствии с аттестованными в установленном порядке методиками (методами) измерений.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений ТУ 26.51.53-003-51534358-2024 «ИК-Фурье-спектрометры ХРОМАТРОН. Технические условия».

    Правообладатель

    Акционерное общество «Лабтех» (АО «Лабтех»)

    ИНН 9719053826

    Юридический адрес: 105264, г. Москва, вн. тер. г. муниципальный округ Измайлово, Измайловский б-р, д. 1/28, помещ. 1А/1

    Телефон: 8 (495) 276-77-00

    E-mail: post@labteh.com

    Изготовитель

    Акционерное общество «Лабтех» (АО «Лабтех»)
    ИНН 9719053826
    Юридический адрес: 105264, г. Москва, вн. тер. г. муниципальный округ Измайлово, Измайловский бульвар, д. 1/28, помещ. 1А/1
    Адрес места осуществления деятельности: 105264, г. Москва, вн. тер. г. муниципальный округ Измайлово, Измайловский б-р, д. 1/28
    Телефон: 8 (495) 276-77-00
    E-mail: post@labteh.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: +7(812) 251-76-01, факс: +7 (812) 713-01-14
    E-mail: info@vniim.ru

    Правообладатель

    Акционерное общество «Лабтех» (АО «Лабтех»)
    ИНН 9719053826
    Юридический адрес: 105264, г. Москва, вн. тер. г. муниципальный округ Измайлово, Измайловский б-р, д. 1/28, помещ. 1А/1
    Телефон: 8 (495) 276-77-00
    E-mail: post@labteh.com

    Принцип действия спектрометров основан на измерении интенсивности оптического излучения, прошедшего через кювету с исследуемым образцом, в инфракрасной области спектра. Спектрометр включает в себя следующие основные составные части: инфракрасный источник излучения, интерферометр, приемник излучения, систему регистрации сигнала и его передачи в компьютер для обработки и хранения.

    Основным блоком спектрометров является интерферометр, в котором при движении светоделителя происходит изменение разности хода между интерферирующими лучами. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет собой фурье-образ регистрируемого оптического спектра. Сам спектр в шкале волновых чисел получается после выполнения обратного преобразования Фурье интерферограммы.

    Спектрометры конструктивно выполнены в виде настольных лабораторных приборов и выпускаются в следующих модификациях: FT-4500, FT-4700, FT-4900, которые отличаются друг от друга метрологическими характеристиками.

    Нанесение знака поверки на спектрометры и пломбирование спектрометров не предусмотрено.

    Обозначение типа спектрометров и обозначение модификации наносится на лицевую панель спектрометра в процессе изготовления корпуса спектрометра. Заводской номер в буквенно-цифровом формате, идентифицирующий каждый экземпляр спектрометра, наносится на его информационную табличку (шильд), расположенную на его задней панели, методом печати в процессе её изготовления.

    Общий вид спектрометров приведен на рисунках 1, 2, 3. Вид шильда с наименованием спектрометра и его заводским номером приведен на рисунке 4.

    Внешний вид. ИК-Фурье-спектрометры (ХРОМАТРОН), http://oei-analitika.ru

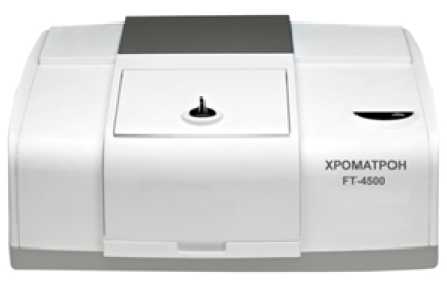

    Рисунок 1 - Общий вид модификации FT-4500

    Внешний вид. ИК-Фурье-спектрометры (ХРОМАТРОН), http://oei-analitika.ru

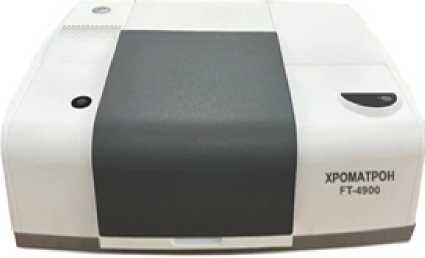

    Рисунок 2 - Общий вид модификации FT-4900

    Внешний вид. ИК-Фурье-спектрометры (ХРОМАТРОН), http://oei-analitika.ru

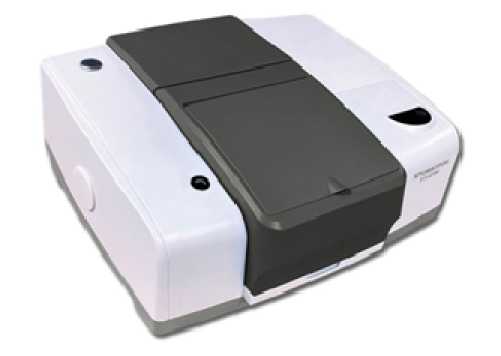

    Рисунок 3 - Общий вид модификации FT-4700

    Место нанесения знака утверждения типа

    Внешний вид. ИК-Фурье-спектрометры (ХРОМАТРОН), http://oei-analitika.ru

    Место нанесения заводского номера

    Рисунок 4 - Вид шильда с наименованием спектрометра и его заводским номером

    Обозначение

    типа


    Таблица 5 - Комплектность спектрометра

    Наименование

    Обозначение

    Количество

    ИК-Фурье-спектрометр

    ХРОМАТРОН модификация FT-4500 или

    ХРОМАТРОН модификация FT-4700 или

    ХРОМАТРОН модификация FT-4900

    1 шт.

    Паспорт

    26.51.53-003-51534358-2024

    1 экз.

    Руководство по эксплуатации

    -

    1 экз.

    Шнур электропитания

    -

    1 шт.

    Защитный чехол от пыли

    -

    1 шт.

    Компакт-диск с программным обеспечением

    -

    1 шт.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Спектральный диапазон измерений по шкале волновых чисел, см-1

    от 537 до 3100

    Пределы допускаемой абсолютной погрешности шкалы волновых чисел, см-1

    ±1,0

    Отношение сигнал/шум1)

    (в интервале волновых чисел от 2000 см-1 до 2100 см-1, выделяемый спектральный интервал 1 см-1), не менее:

    • - модификация FT-4500

    • - модификация FT-4700

    • - модификация FT-4900

    30000:1

    45000:1

    46000:1

    1) При использовании для расчета отношения сигнал/шум среднеквадратического значения шума

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Спектральный диапазон показаний по шкале волновых чисел, см-1

    от 350 до 7800

    Спектральное разрешение, см-1, не более

    1,0

    Г абаритные размеры (ДхШхВ), мм, не более

    450x360x205

    Масса, кг, не более

    15

    Потребляемая мощность, В^А, не более

    60

    Напряжение питания частотой (50±1) Гц, В

    220±22

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность, %, не более

    от +17 до +28

    75

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка до отказа, ч, не менее

    10000

    Средний срок службы, лет, не менее

    8
