Номер по Госреестру СИ: 92876-24
92876-24 Спектрофотометры
(ХРОМАТРОН)
Назначение средства измерений:
Спектрофотометры ХРОМАТРОН предназначены для измерений спектрального коэффициента направленного пропускания твердых и жидких проб различного происхождения.
Внешний вид.
Спектрофотометры
Рисунок № 1
Внешний вид.
Спектрофотометры
Рисунок № 2
Внешний вид.
Спектрофотометры
Рисунок № 3
Внешний вид.
Спектрофотометры
Рисунок № 4
Внешний вид.
Спектрофотометры
Рисунок № 5
Внешний вид.
Спектрофотометры
Рисунок № 6
Внешний вид.
Спектрофотометры
Рисунок № 7
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 13.08.2029
Номер записи - 194677
ID в реестре СИ - 1418156
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Лабтех" (АО "Лабтех")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1861 от 2024.08.13 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Спектрофотометры (ХРОМАТРОН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Лабтех" (АО "Лабтех")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91406-24 26.02.2029 |
Хроматографы жидкостные, ХРОМАТРОН-1411 Акционерное общество "Лабтех" (АО "Лабтех") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92876-24 13.08.2029 |
Спектрофотометры, ХРОМАТРОН Акционерное общество "Лабтех" (АО "Лабтех") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92876-24 13.08.2029 |
Спектрофотометры, ХРОМАТРОН Акционерное общество "Лабтех" (АО "Лабтех") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95329-25 25.04.2030 |
ИК-Фурье-спектрометры, ХРОМАТРОН Акционерное общество "Лабтех" (АО "Лабтех") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Спектрофотометры (ХРОМАТРОН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «Поверие» (RA.RU.313216) | 3 | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Спектрофотометры (ХРОМАТРОН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрофотометры оснащены встроенным программным обеспечением и автономным программным обеспечением. Идентификационные данные программного обеспечения приведены в таблицах 2 и 3.
Метрологически значимая часть встроенного ПО спектрофотометров предназначена для выполнения аппаратных функций спектрофотометров, передачи данных в автономное ПО и для управления работой спектрофотометра и процессом измерений со встроенной клавиатуры или сенсорного дисплея.
Автономное программное обеспечение на внешнем компьютере предназначено для управления работой спектрофотометра и процессом измерений, а также для хранения и обработки полученных данных. Метрологически значимая часть автономного ПО выполняет следующие функции:
- управление спектрофотометром;
- настройку режимов работы;
- получение спектров;
- обработку и хранение результатов измерений;
- построение градуировочных графиков;
- проведение диагностических проверок спектрофотометра.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню - «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 2 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
- |
- |
UV Studio |
|
Номер версии (идентификационный номер) ПО |
V3.x.xx1) |
A1.XXX 2) |
1.х.х.хх3) |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
Примечание - Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового или буквенно-цифрового обозначения в начале номера версии и последующим рядом цифр, принимающих значения от 0 до 9, которые описывают модификации ПО (обозначенных буквами «х»). | |||
| |||
Таблица 3 -
обеспечения
данные автономного
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
EasyUV1) |
UV-Vis Analyst2) |
UV Studio3) |
|
Номер версии (идентификационный номер) ПО |
1.х.хх |
5.хх |
1.х.х.хх |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
Примечание - Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового или буквенно-цифрового обозначения в начале номера версии и последующим рядом цифр, принимающих значения от 0 до 9, которые описывают модификации ПО (обозначенных буквами «х»). | |||
| |||
Знак утверждения типа
Знак утверждения типананосится на информационную табличку (шильд), расположенную на задней панели спектрофотометра, методом печати при ее изготовлении и на титульный лист Руководства по эксплуатации и паспорта методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах:-
- «Спектрофотометры ХРОМАТРОН модификаций ECO ХТ-355, ECO XT-350, ECO XT-345, ECO XT-335, PRO XT-330, PRO XT-325, MAX XT-410D. Руководство по эксплуатации», раздел 7.3 «Общие инструкции по эксплуатации»;
-
- «Спектрофотометры ХРОМАТРОН модификаций ECO ХТ-340, PRO ХТ-320, PRO XT-315, PRO XT-315V, PRO XT-310, PRO XT-305D, PRO XT-300D, PRO XT-300DV. Руководство по эксплуатации», раздел 5 «Подготовка к работе и порядок работы»;
-
- «Спектрофотометры ХРОМАТРОН модификаций МАХ XT-500D, МАХ XT-500DV, МАХ XT-510D. Руководство по эксплуатации, раздел 12 «Измерение»;
-
- «Спектрофотометры ХРОМАТРОН модификаций МАХ XT-400D, МАХ XT-400DV. Руководство по эксплуатации», раздел 12 «Измерение».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
ТУ 26.51.53-004-51534358-2023 «Спектрофотометры ХРОМАТРОН. Технические условия».
ПравообладательАкционерное общество «Лабтех» (АО «Лабтех»)
ИНН 9719053826
Юридический адрес: 105264, г. Москва, вн. тер. г. муниципальный округ Измайлово, Измайловский б-р, д. 1/28, помещ. 1А/1
Телефон: 8 (495) 276-77-00
E-mail: post@labteh.ru
Изготовитель
Акционерное общество «Лабтех» (АО «Лабтех»)ИНН 9719053826
Адрес: 105264, г. Москва, вн. тер. г. муниципальный округ Измайлово, Измайловский б-р, д. 1/28, помещ. 1А/1
Телефон: 8 (495) 276-77-00
E-mail: post@labteh.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Правообладатель
Акционерное общество «Лабтех» (АО «Лабтех»)ИНН 9719053826
Юридический адрес: 105264, г. Москва, вн. тер. г. муниципальный округ Измайлово, Измайловский б-р, д. 1/28, помещ. 1А/1
Телефон: 8 (495) 276-77-00
E-mail: post@labteh.ru
К настоящему типу средств измерений относятся спектрофотометры ХРОМАТРОН (далее - спектрофотометры) следующих модификаций: ECO ХТ-335, ECO ХТ-340, ECO ХТ-345, ECO ХТ-350, ECO ХТ-355, PRO ХТ-300ПУ, PRO ХТ-3з00П, PRO ХТ-3з05П, PRO ХТ-310, PRO ХТ-315V, PRO ХТ-315, PRO ХТ-320, PRO ХТ-325, PRO ХТ-330, MAX ХТ-400D, MAX ХТ-400DV, MAX ХТ-410D, MAX ХТ-500П, MAX ХТ-500DV, MAX ХТ-5|0П. Основные различия между модификациями спектрофотометров в оптических схемах, источниках излучения и дисплеях приведены в таблице 1.
Принцип действия спектрофотометров основан на измерении отношения интенсивностей излучения, прошедшего через исследуемый объект и пустую кювету.
Спектрофотометры представляют собой стационарные настольные лабораторные приборы, управляемые с помощью сенсорного дисплея, встроенной клавиатуры и внешнего компьютера, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе. Для разложения излучения в спектр используется монохроматор с дифракционной решеткой. Спектрофотометры имеют кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до |00 мм. Программное обеспечение спектрофотометров позволяет осуществить вывод показаний на дисплей в единицах оптической плотности.
Нанесение знака поверки на спектрофотометры и их пломбирование не предусмотрено.
Обозначение типа спектрофотометров, обозначение модификации, заводской номер в буквенно-цифровом формате, идентифицирующий каждый экземпляр спектрофотометра, наносятся на его информационную табличку (шильду), расположенную на его задней панели, методом печати в процессе её изготовления. Общий вид спектрофотометров приведен на рисунках |-4. Вид информационной таблички (шильды) спектрофотометра приведен на рисунке 5.
Таблица 1 - Оптическая схема, источник
и дисплей
|
Модификация |
Оптическая схема |
Источник излучения |
Дисплей |
|
ECO ХТ-355 |
Однолучевая |
Вольфрамовая лампа |
Сенсорный |
|
ECO ХТ-350 |
Сенсорный | ||
|
ECO ХТ-345 |
Сенсорный | ||
|
ECO ХТ-340 |
ЖК | ||
|
ECO ХТ-335 |
Вольфрамовая лампа, Дейтериевая лампа |
Сенсорный | |
|
PRO ХТ-330 |
Сенсорный | ||
|
PRO ХТ-325 |
Сенсорный | ||
|
PRO ХТ-320 |
Однолучевая с функцией сканирования |
Вольфрамовая лампа, Дейтериевая лампа |
ЖК |
|
PRO ХТ-315 |
ЖК | ||
|
PRO ХТ-315V |
ЖК | ||
|
PRO ХТ-310 |
ЖК | ||
|
PRO ХТ-305D |
Двухлучевая с функцией сканирования |
Вольфрамовая лампа, Дейтериевая лампа |
ЖК |
|
PRO ХТ-300D |
ЖК | ||
|
PRO ХТ-300DV |
ЖК | ||
|
MAX ХТ-400D |
Двухлучевая |
Ксеноновая лампа |
Сенсорный |
|
MAX ХТ-400DV |
Сенсорный | ||
|
MAX ХТ-410D |
Псевдо-двухлучевая |
Сенсорный | |
|
MAX ХТ-500D |
Двухлучевая |
Вольфрамовая лампа, дейтериевая лампа |
Сенсорный |
|
MAX ХТ-500DV |
Сенсорный | ||
|
MAX ХТ-510D |
Сенсорный |

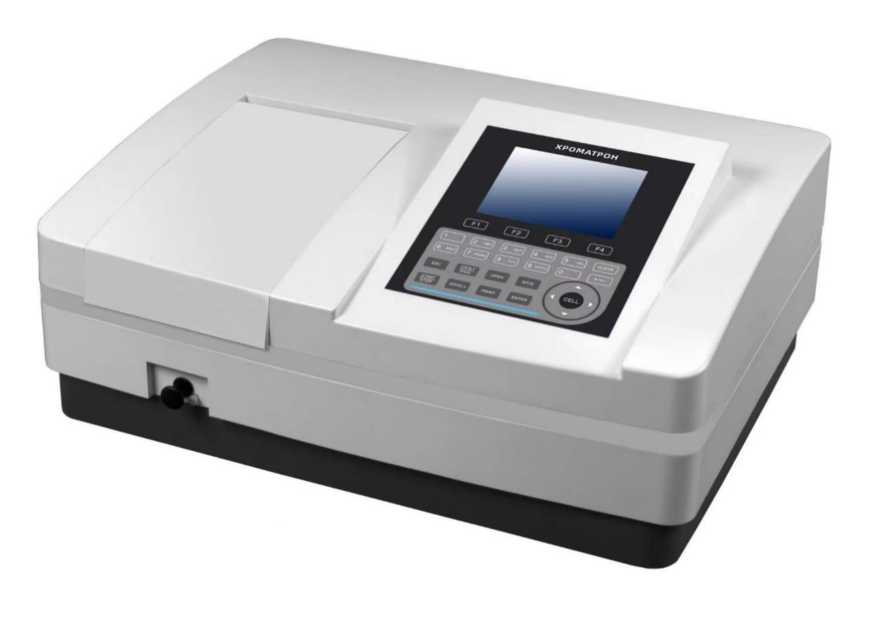

Рисунок 1 - Общий вид спектрофотометров модификаций ECO XT-340 и PRO ХТ-320

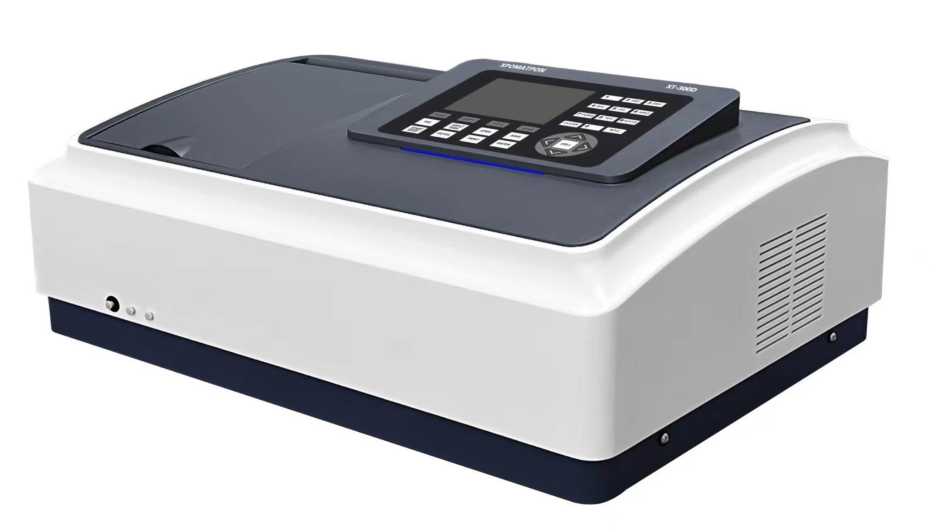

Рисунок 2 - Общий вид спектрофотометров модификаций PRO XT-315, PRO XT-315V, PRO XT-310, PRO XT-305D, PRO XT-300D, PRO XT-300DV

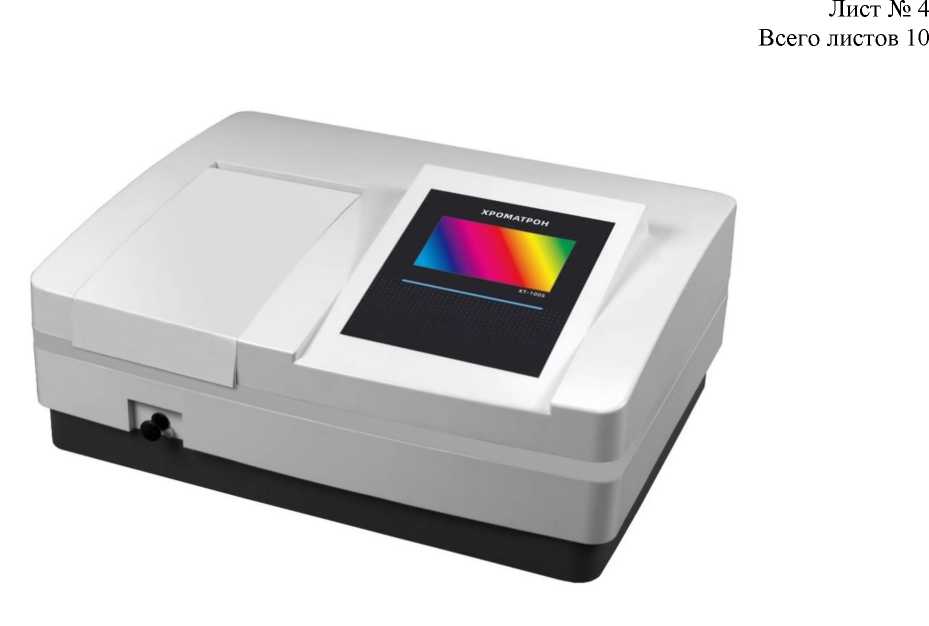

Рисунок 3 - Общий вид спектрофотометров модификаций ECO XT-355, ECO XT-350, ECO XT-345, ECO XT-335, PRO XT-330, PRO XT-325, MAX XT-410D

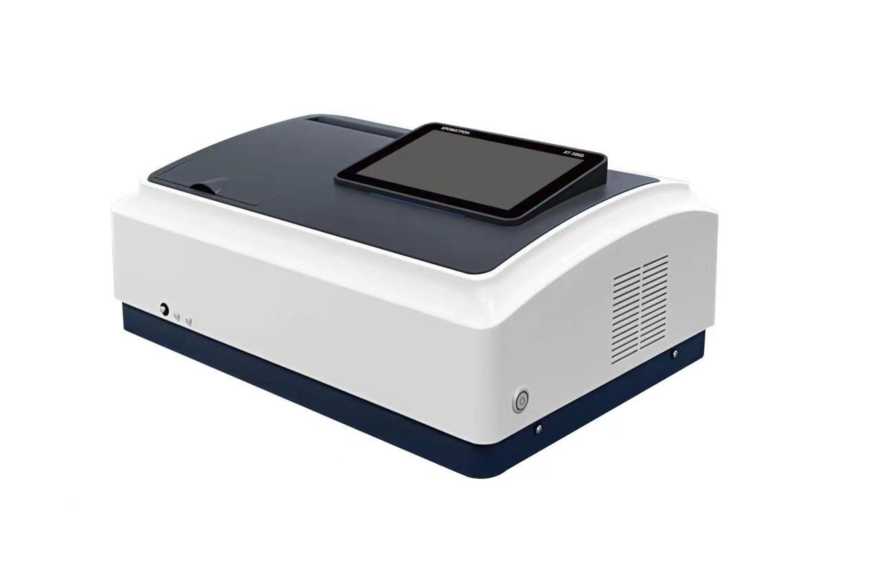

Рисунок 4 - Общий вид спектрофотометров MAX XT-510D, MAX XT-500D, MAX XT-500DV, MAX XT-400D, MAX XT-400DV
Обозначение типа
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 5 - Вид информационной таблички (шильда) спектрофотометров и мест нанесения обозначения типа, знака утверждения типа и заводского номера
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр |
ХРОМАТРОН |
1 шт. |
|
Шнур питания |
- |
1 шт. |
|
Чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
26.51.53-004-51534358-2023 |
1 экз. |
Таблица 4 -
|
Наименование характеристики |
Значение |
|
Спектральный диапазон измерений, нм | |
|
- модификации ECO ХТ-350, ECO ХТ-355 |
от 315 до 1050 |
|
- модификация ECO ХТ-345 |
от 315 до 1100 |
|
- модификация ECO ХТ-340 |
от 320 до 1100 |
|
- модификация ECO ХТ-335 |
от 200 до 1050 |
|
- остальные модификации |
от 200 до 1100 |
|
Диапазон измерений спектральных коэффициентов направленного пропускания, % |
от 1,0 до 99 |
|
Пределы допускаемой абсолютной погрешности спектрофотометра при измерении спектральных коэффициентов направленного пропускания, %: - в спектральном диапазоне св. 400 до 750 нм включ. |
±0,5 |
|
- в спектральном диапазоне от 200 до 400 нм включ. и св. 750 до 1100 нм |
±1,0 |
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм:
|
±2,0 |
|
PRO XT-325, PRO XT-320, MAX XT-410D |
±1,5 |
|
- остальные модификации |
±0,5 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон показаний: - модификации ECO ХТ-350, ECO ХТ-355 |
от 315 до 1050 |
|
- модификация ECO ХТ-345 |
от 315 до 1100 |
|
- модификация ECO ХТ-340 |
от 320 до 1100 |
|
- модификация ECO ХТ-335 |
от 195 до 1050 |
|
- остальные модификации |
от 190 до 1100 |
|
Диапазон показаний спектральных коэффициентов направленного пропускания, % |
от 0 до 100 |
|
Спектральная ширина щели, нм, не более: - модификации ECO ХТ-355, ECO ХТ-350, ECO ХТ-340, ECO ХТ-335, PRO ХТ-330, PRO ХТ-320 |
4,0 |
|
- модификации MAX ХТ-410D, ECO ХТ-345, PRO ХТ-325 |
2,0 |
|
- модификации MAX ХТ-500D, MAX ХТ-400П, PRO ХТ-310, PRO ХТ-300П |
1,0 |
|
- модификации MAX ХТ-510D, PRO ХТ-315, PRO ХТ-305П |
1,8 |
|
- модификации MAX ХТ-500DV, MAX ХТ-400ПХ, PRO ХТ-315Х, PRO ХТ-300DV |
0,5/1/2/4/5 |
таблицы 5
|
Наименование характеристики |
Значение |
|
Уровень рассеянного света (на 220 и 340 нм по NaNO2), %, не более: - модификации ECO ХТ-355, ECO ХТ-335 |
0,2 |
|
- модификации MAX ХТ-510D, MAX ХТ-500П, MAX ХТ-500ПУ |
0,03 |
|
- модификации MAX ХТ-410D, MAX ХТ-400П, MAX ХТ-400ПХ, ECO ХТ-350, ECO ХТ-345, ECO ХТ-340, PRO ХТ-330, PRO ХТ-325, PRO ХТ-320, PRO ХТ-315, PRO ХТ-315V, PRO ХТ-310, PRO ХТ-305П, PRO ХТ-300П, PRO ХТ-300DV |
0,05 |
|
Габаритные размеры (ДхШхВ), мм, не более: - модификации MAX ХТ-410D, ECO ХТ-355, ECO ХТ-350, ECO ХТ-345, ECO ХТ-340, ECO ХТ-335, PRO ХТ-330, PRO ХТ-325, PRO ХТ-320 |
490x380x225 |
|
- модификации MAX ХТ-510D, MAX ХТ-500П, MAX ХТ-400П, MAX ХТ-500DV, MAX ХТ-400DV |
580x420x265 |
|
- модификации PRO ХТ-315, PRO ХТ-315V, PRO ХТ-310, PRO ХТ-305П, PRO ХТ-300D, PRO ХТ-300DV |
589x428x265 |
|
Масса, кг, не более: - модификации ECO ХТ-335, PRO ХТ-330, PRO ХТ-325, MAX ХТ-410D, ECO ХТ-355, ECO ХТ-350, ECO ХТ-345 |
10,6 |
|
- модификации ECO ХТ-340, PRO ХТ-320 |
14 |
|
- модификации MAX ХТ-510D, MAX ХТ-500П, MAX ХТ-400П |
17 |
|
- модификации MAX ХТ-500DV, MAX ХТ-400ПХ |
18 |
|
- модификации PRO ХТ-315, PRO ХТ-315V, PRO ХТ-310 |
20 |
|
- модификации PRO ХТ-305D, PRO ХТ-300П, PRO ХТ-300ПХ |
22 |
|
Потребляемая мощность, В^А, не более: - модификации МАХ XT-410D |
60 |
|
- модификации ECO ХТ-355, ECO ХТ-350, ECO ХТ-345 |
75 |
|
- модификации MAX ХТ-400D, MAX ХТ-400ПХ |
100 |
|
- модификации ECO ХТ-335, PRO ХТ-330, PRO ХТ-325 |
120 |
|
- модификации MAX ХТ-510D, MAX ХТ-500П, MAX ХТ-500ПХ, ECO ХТ-340, PRO ХТ-320, PRO ХТ-315, PRO ХТ-315V, PRO ХТ-310 |
140 |
|
- модификации PRO ХТ-305D, PRO ХТ-300П, PRO ХТ-300ПУ |
160 |
|
Напряжение питания частотой (50+1) Гц, В |
220±22 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +17 до +28 |
|
- относительная влажность, %, не более |
75 |
