Номер по Госреестру СИ: 95305-25
95305-25 Вибростенды переносные
(ВСВ-136)
Назначение средства измерений:
Вибростенды переносные ВСВ-136 (далее - вибростенды) предназначены для воспроизведения и измерений параметров вибрации с заданными параметрами (частота, виброускорения, виброскорости и виброперемещения).
Внешний вид.
Вибростенды переносные
Рисунок № 1
Внешний вид.
Вибростенды переносные
Рисунок № 2

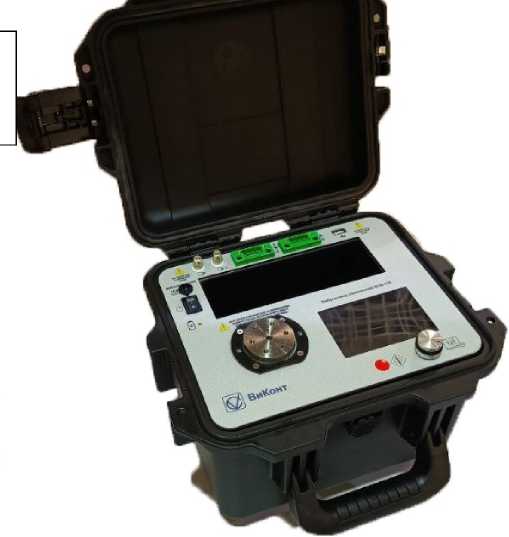

Внешний вид.
Вибростенды переносные
Рисунок № 3
Общие сведения
Дата публикации - 24.04.2025
Срок свидетельства - 23.04.2030
Номер записи - 197080
ID в реестре СИ - 1425286
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ВиКонт" (ООО "ВиКонт")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№804 от 2025.04.23 ПРИКАЗ Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Вибростенды переносные (ВСВ-136)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ВиКонт" (ООО "ВиКонт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17587-08 21.06.2028 |
Виброметры, ВК-5 Общество с ограниченной ответственностью "ВиКонт" (ООО "ВиКонт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
56322-14 12.10.2028 |
Приборы для измерения линейного перемещения, ВК-306 Общество с ограниченной ответственностью "ВиКонт" (ООО "ВиКонт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
68155-17 26.07.2027 |
Виброустановки электродинамические, ВСВ-133 Общество с ограниченной ответственностью "ВиКонт" (ООО "ВиКонт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
84031-21 13.12.2026 |
Системы измерительные, "КАСКАД-СИСТЕМА" Общество с ограниченной ответственностью "ВиКонт" (ООО "ВиКонт") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
84040-21 13.12.2026 |
Приборы для измерения относительной вибрации, ВК-306 Общество с ограниченной ответственностью "ВиКонт" (ООО "ВиКонт") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
85778-22 07.06.2027 |
Вибропреобразователи пьезоэлектрические с предусилителями, ВК-310 Общество с ограниченной ответственностью "ВиКонт" (ООО "ВиКонт") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
86541-22 26.08.2027 |
Приборы для измерения и контроля вибрации, КАСКАД-СИСТЕМА Общество с ограниченной ответственностью "ВиКонт" (ООО "ВиКонт") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
86801-22 20.09.2027 |
Виброметры диагностические, ВАДИМ Общество с ограниченной ответственностью "ВиКонт" (ООО "ВиКонт") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
95305-25 23.04.2030 |
Вибростенды переносные, ВСВ-136 Общество с ограниченной ответственностью "ВиКонт" (ООО "ВиКонт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.
Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).
Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).
Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.
Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.
Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Вибростенды переносные (ВСВ-136)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Вибростенды переносные (ВСВ-136)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) служит для обработки данных, поступающих от вибропреобразователей, установку и поддержания заданных параметров вибрации, вывода на дисплей и на съемный накопитель информации измеренных значений.
Защита программного обеспечения обеспечивается тем, что пользователь не имеет возможности изменять команды (коды) программного обеспечения, обеспечивающие управление работой стенда и алгоритмом измерения и преобразования сигналов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВСВ-136 |
|
Номер версии (идентификационный номер) ПО |
не ниже v.1.7 |
Знак утверждения типа
Знак утверждения типананосится на табличку способом лазерной гравировки, которая в свою очередь крепится на крышке корпуса вибростенда, на титульный лист руководства по эксплуатации и формуляр способом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации «Вибростенды переносные ВСВ-136. Руководство по эксплуатации» ВТПР.441161.055 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Технические условия ВТПР.441161.055 ТУ «Вибростенды переносные ВСВ-136. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт») ИНН 7726553463
Юридический адрес: 115191, г. Москва, Холодильный пер., д. 3, к. 1, стр. 2 Телефон: +7 (495) 122-25-27
Факс: +7 (495) 122-27-86
E-mail: info@vicont.ru
Web-сайт: www.vicont.ru
Изготовитель
Общество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт»)Адрес: 115191, г. Москва, Холодильный пер., д. 3, к. 1, стр. 2
Телефон: +7 (495) 122-25-27
Факс: +7 (495) 122-27-86
E-mail: info@vicont.ru
Web-сайт: www.vicont.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт») ИНН 7726553463Юридический адрес: 115191, г. Москва, Холодильный пер., д. 3, к. 1, стр. 2 Телефон: +7 (495) 122-25-27
Факс: +7 (495) 122-27-86
E-mail: info@vicont.ru
Web-сайт: www.vicont.ru
Вибростенды представляют собой портативные возбудители механических колебаний синусоидальной формы, основанные на электромеханической системе возбуждения.
Вибростенды состоят из электродинамического вибратора, усилителя мощности, генератора сигналов, встроенного акселерометра, измерительных усилителей, измерительновычислительного модуля (контроллера) и цветного сенсорного дисплея.
Принцип действия вибростендов основан на воспроизведении вибростендом синусоидальной вибрации, значение виброускорения которой измеряется встроенным контрольным акселерометром и поддерживается на заданном уровне. Сигнал с акселерометра поступает на вход измерительно-вычислительного модуля и после его обработки на дисплее отображаются параметры воспроизводимых колебаний. Выходной сигнал с тестируемого преобразователя может быть подан на встроенный измерительный усилитель. Формат и содержание выводимой на дисплей информации устанавливается оператором по его усмотрению при подготовке к работе. На дисплее отображаются установленные и текущие значения параметров вибрации: виброускорение, виброскорость или виброперемещение и частота колебаний, значение выходного сигнала тестируемого вибропреобразователя и значение его коэффициента преобразования, осциллограмма колебаний вибростола, спектр колебаний (спектрограмма) и ряд других.
На лицевой панели вибростенда установлены разъемы для подключения вибропреобразователей ускорения, скорости или перемещения, инерционного типа и принцип действия которых основан на вихретоковом эффекте, с выходным сигналом напряжения и/или тока, постоянного или переменного для проведения их поверки и определения коэффициента преобразования в автоматическом режиме с возможностью записи результатов на флэш накопитель. Питание тестируемых преобразователей может осуществляться непосредственно от вибростенда.
Вибростенды переносные ВСВ-136 выпускаются с следующих модификациях: ВСВ-136, ВСВ-136С и ВСВ-136Т, которые отличаются рабочим диапазоном частот, максимальной нагрузкой на рабочий стол и рабочим диапазоном температур окружающей среды.
Электропитание вибростенда осуществляется от встроенной аккумуляторной батареи напряжением 12 В или от бытовой сети 220 В.
Нанесение знака поверки на вибростенды не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из 6-ти арабских цифр и года выпуска наносится на табличку способом лазерной гравировки, которая в свою очередь крепится на крышке корпуса вибростенда. Опломбирование вибростендов не предусмотрено.
Общий вид вибростендов переносных ВСВ-136, место нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид вибростендов переносных ВСВ-136
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот воспроизведения и измерений параметров вибрации, Гц | |
|
для модификации ВСВ-136 |
от 2 до 10000 |
|
для модификации ВСВ-136С |
от 10 до 5000 |
|
Диапазоны воспроизведения и измерений параметров вибрации в рабочем диапазоне частот: | |
|
амплитуды виброускорения, м/с2 |
от 0,1 до 75 |
|
среднеквадратичного значения (СКЗ) виброскорости, мм/с |
от 0,1 до 100 |
|
размаха виброперемещения, мкм |
от 5 до 3000 |
|
Диапазоны воспроизведения и измерений параметров вибрации на базовой частоте 80 Гц: при нагрузке не более 75 г: | |
|
амплитуды виброускорения, м/с2 |
от 0,1 до 40 |
|
среднеквадратичного значения (СКЗ) виброскорости, мм/с |
от 0,1 до 80 |
|
размаха виброперемещения, мкм |
от 5 до 300 |
|
при нагрузке не более 10 г: | |
|
амплитуды виброускорения, м/с2 |
от 0,1 до 75 |
|
среднеквадратичного значения (СКЗ) виброскорости, мм/с |
от 0,1 до 100 |
|
размаха виброперемещения, мкм |
от 5 до 450 |
|
Пределы допускаемой относительной погрешности воспроизведения и измерений виброускорения и виброскорости, %: | |
|
на базовой частоте 80 Гц |
±2 |
|
в поддиапазоне частот от 2 до 10 Гц включ. |
±5 |
|
в поддиапазоне частот св. 10 до 20 Гц включ. |
±4 |
|
в поддиапазоне частот св. 20 до 1000 Гц включ. |
±3 |
|
в поддиапазоне частот св. 1000 до 7000 Гц включ. |
±5 |
|
в поддиапазоне частот св. 7000 до 10000 Гц |
±8 |
|
Пределы допускаемой относительной погрешности воспроизведения и измерений виброперемещения, %: | |
|
на базовой частоте 80 Гц |
±2 |
|
в поддиапазоне частот от 2 до 20 Гц включ. |
±5 |
|
в поддиапазоне частот св. 20 до 500 Гц |
±3 |
|
Основная относительная погрешность задания частоты колебаний, % |
±0,1 |
|
Коэффициент гармоник в диапазоне частот, %, не более: от 2 до 10 Гц включ. |
25 |
|
св. 10 до 5000 Гц включ. |
10 |
|
св. 5000 до 10000 Гц |
15 |
|
Относительный коэффициент поперечного движения в диапазоне частот, %, не более: от 2 до 10 Гц включ. |
25 |
|
св. 10 до 2000 Гц включ. |
10 |
|
св. 2000 до 7000 Гц включ. |
15 |
|
св. 7000 Гц до 10000 Гц |
20 |
|
Пределы дополнительной относительной погрешности воспроизведения и измерений параметров вибрации, вызванной изменением температуры окружающей среды в рабочем диапазоне температур, % |
±1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка на рабочем столе, г для моделей ВСВ-136, ВСВ-136Т для модели ВСВ-136С |
300 500 |
|
Напряжение питания: от встроенной Ni-MH аккумуляторной батареи, В от сети переменного тока частотой 45.. .60 Гц, В |
12 220±22 |
|
Выходное напряжение встроенных источников питания (используется для питания тестируемых преобразователей): источника постоянного напряжения, В источника постоянного тока (4,2 ± 0,2) мА, В |
22±2 24±2 |
|
Максимальный выходной ток встроенного источника постоянного напряжения, мА, не более |
50 |
|
Нормальные условия измерений: температура окружающей среды, °С |
23±5 |
|
Рабочий диапазон температур окружающей среды, °C для моделей ВСВ-136, ВСВ-136С для модели ВСВ-136Т |
от +15 до +30 от -20 до +40 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
220х310х280 |
|
Масса, кг, не более |
9 |
|
Средний срок службы, лет |
10 |
