Номер по Госреестру СИ: 86801-22
86801-22 Виброметры диагностические
(ВАДИМ)
Назначение средства измерений:
Виброметры диагностические ВАДИМ (далее по тексту - приборы) предназначены для измерений среднеквадратичного значения (далее по тексту - СКЗ) виброускорения.
Внешний вид.
Виброметры диагностические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на лицевую панель измерительного блока методом сеткографии, а также на титульный лист руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.2 «Порядок работы с прибором» документа РЭ 4277-028-00205435-01 «Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ТУ 4277-028-00205435-01 Виброметры диагностические ВАДИМ. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт»)ИНН 7726553463
Юридический адрес: 115191, г. Москва, Холодильный пер., д. 3, корп. 1, стр. 2
Адрес места осуществления деятельности: 115191, г. Москва, Холодильный пер., д. 3, корп. 1, стр. 2
Тел.: +7 (495) 955-2786
E-mail: info@vicont.ru
Web-сайт: http://www.vicont.ru
Правообладатель Общество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт»)
ИНН 7726553463
Юридический адрес: 115191, г. Москва, Холодильный пер., д. 3, корп. 1, стр. 2
Адрес места осуществления деятельности: 115191, г. Москва, Холодильный пер., д. 3, корп. 1, стр. 2
Тел.: +7 (495) 955-2786
E-mail: info@vicont.ru
Web-сайт: http://www.vicont.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)ИНН 5029124262
Адрес: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, этаж 4, помещение I, комната 28
Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Web-сайт: https://prommash-test.ru
Правообладатель
Общество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт»)ИНН 7726553463
Юридический адрес: 115191, г. Москва, Холодильный пер., д. 3, корп. 1, стр. 2
Адрес места осуществления деятельности: 115191, г. Москва, Холодильный пер., д. 3, корп. 1, стр. 2
Тел.: +7 (495) 955-2786
E-mail: info@vicont.ru
Web-сайт: http://www.vicont.ru
Принцип действия приборов основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на пьезоэлектрического вибропреобразователя ВК-315 (далее по тексту - преобразователь).
Конструктивно приборы состоят из блока измерения и индикации (далее - по тексту измерительный блок) и преобразователь. Электрический сигнал с преобразователя, пропорциональный измеряемому виброускорению, поступает на вход измерительного блока. Приборы изготавливаются для двух диапазонов измерений, стандартный и специальный, согласующий усилитель и делитель напряжения измерительного блока позволяет выбрать один из двух поддиапазонов установленного диапазона измерений. Измерительный блок обеспечивает измерения в рабочем диапазоне частот при работе с различными видами подшипников. Измеренный уровень виброускорения индицируются на линейке из 20 единичных светодиодных индикаторов с дискретностью 5 % отсчета от верхнего предела измерений. На измерительном блоке также имеются 2 светодиодных индикатора перегрузки «50 %» и «80 %».
Серийные номера измерительного блока, состоящие из цифрового обозначения, наносятся на тыльную сторону корпуса измерительного блока методом сеткографии.
Серийные номера преобразователя, состоящие из цифрового обозначения, наносятся на головную часть корпуса преобразователя методом лазерной гравировки.
Знак поверки наносится в паспорт прибора, а также на свидетельство о поверке. Пломбирование приборов не предусмотрено.
Общий вид приборов представлен на рисунке 1.

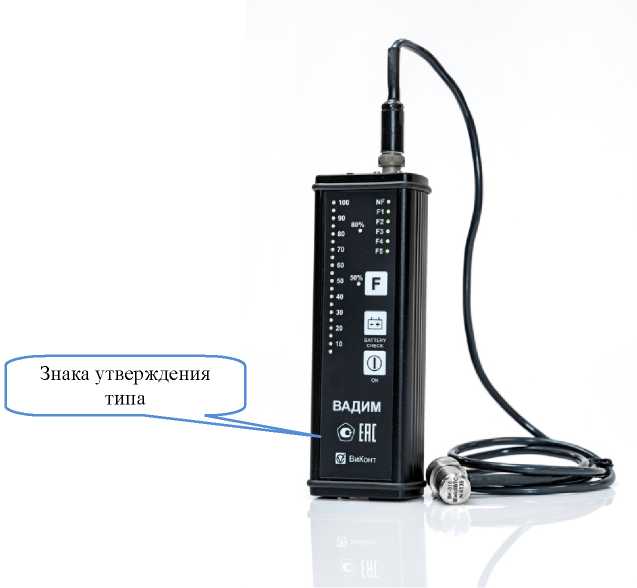

Рисунок 1 - Общий вид приборов и место нанесения знака утверждения типа
Таблица 4 -
Наименование |
Обозначение |
Количество |
Блок измерения и индикации |
ВАДИМ |
1 шт. |
Пьезоэлектрический вибропреобразователь |
ВК-315 |
1 шт. |
Руководство по эксплуатации |
РЭ 4277-028-00205435-01 |
1 экз. |
Паспорт |
4277-028-00205435-01 ПС |
1 экз. |
Зарядное устройство |
- |
1 шт. |
Г оловные телефоны |
- |
1 шт. |
Аккумулятор |
- |
1 шт. |
Чехол для переноски |
- |
1 шт. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измерений СКЗ виброускорения, м/с2, в зависимости от диапазонов | |
измерений и переключаемых поддиапазонов: - стандартный1) | |
- включая переключаемые поддиапазоны | |
- 1:1 |
от 0,05 до 1,0 |
- 1:10 |
от 0,5 до 10,0 |
- специальный1) | |
- включая переключаемые поддиапазоны | |
- 1:1 |
от 0,05 до 0,5 |
- 1:10 |
от 0,5 до 5,0 |
Пределы допускаемой основной приведенной к верхнему пределу включенного диапазона измерений СКЗ виброускорения погрешности измерений виброускорения на базовой частоте 160 Гц в режиме «NF» (без фильтров), % |
±5 |
Пределы допускаемой дополнительной приведенной верхнему пределу диапазона измерений СКЗ виброускорения погрешности измерений виброускорения на базовой частоте 160 Гц в режиме «NF» (без фильтров) в рабочих условиях эксплуатации, % |
±3 |
Продолжение таблицы 1
Наименование характеристики |
Значение |
Диапазон рабочих частот в режиме «NF» (без фильтров), Гц |
от 10 до 2000 |
Неравномерность амплитудно-частотной характеристики в режиме «NF» (без | |
фильтров), дБ, в диапазоне частот: | |
- от 20 до 1500 Гц |
±1 |
- от 10 до 2000 Гц |
±3 |
Номинальное значение срабатывания сигнализации в режиме «NF» (без | |
фильтров) при измерении СКЗ виброускорения, м/с2, при заданном уровне | |
перегрузки: | |
- уровень «50 %», в диапазоне измерений СКЗ виброускорения, м/с2: |
0,18 |
- от 0,05 до 0,5 |
0,35; |
- от 0,05 до 1,0 |
1,8; |
- от 0,5 до 5,0 |
3,5; |
- от 0,5 до 10,0 | |
- уровень «80 %», в диапазоне измерений СКЗ виброускорения, м/с2: |
0,28 |
- от 0,05 до 0,5 |
0,57; |
- от 0,05 до 1,0 |
2,8 |
- от 0,5 до 5,0 |
5,7; |
- от 0,5 до 10,0 | |
Пределы допускаемого отклонения срабатывания сигнализации в режиме «NF» | |
(без фильтров) и на базовой частоте 160 Гц от номинального значения при | |
измерении СКЗ виброускорения, % |
±5 |
П р и м е ч а н и я: | |
1) - конкретный диапазон измерений указан в паспорте |
Таблица 2 - Основные технические характеристики встроенных фильтров
Фильтр |
Номинальная средняя геометрическая частота, Гц |
Частота среза фильтра, Г ц |
Затухание на средней частоте относительно режима «NF», % |
Крутизна затухания АЧХ1) ниже нижней и выше верхней частот среза, дБ/октаву не менее | |
Нижняя F^ |
Верхняя Fв2) | ||||
F1 |
80 |
10+1 |
500+50 |
±5 |
18 |
F2 |
225 |
100+10 |
500+50 | ||
F3 |
300 |
100+10 |
800+80 | ||
F4 |
500 |
150+15 |
1500+150 | ||
F5 |
580 |
450±45 |
750±75 |
±20 | |
П р и м е ч а н и я:
|
Таблица 3 - Основные технические характеристики прибора
Наименование характеристики |
Значение |
Выходное напряжение на головные телефоны при показаниях | |
индикатора «100 %», мВ, не менее |
150 |
Нормальные условия измерений прибора | |
- температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность, %, не более |
80 (без конденсации) |
Рабочие условия измерений: - для измерительного блока | |
- температура окружающей среды, °С |
от -60 до +80 |
- относительная влажность, %, не более |
85 (при температуре +25 °С) |
- для преобразователя | |
- температура окружающей среды, °С |
от -40 до +50 |
- относительная влажность, %, не более |
85 (при температуре +25 °С) |
Габаритные размеры, мм, не более - измерительного блока | |
- высота |
170 |
- ширина |
60 |
- глубина |
35 |
- преобразователя | |
- диаметр |
17 |
- высота |
30 |
Масса, кг, не более | |
- измерительного блока |
0,4 |
- преобразователя (с учетом кабеля) |
0,07 |
Время наработки на отказ, ч |
10000 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч, не менее |
60000 |
