Номер по Госреестру СИ: 95286-25
95286-25 Трансформаторы напряжения
(JSQX-110H)
Назначение средства измерений:
Трансформаторы напряжения JSQX-110H (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 23.04.2025
Срок свидетельства -
Номер записи - 197076
ID в реестре СИ - 1425262
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
JSQX-110H,
Производитель
Изготовитель - Фирма "Xian XD High Voltage Apparatus Co., LTD."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№1995 от 2025.09.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
№799 от 2025.04.23 ПРИКАЗ Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Трансформаторы напряжения (JSQX-110H)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Xian XD High Voltage Apparatus Co., LTD."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95263-25 |
Трансформаторы напряжения, JSQX-110V Фирма "Xian XD High Voltage Apparatus Co., LTD." (КИТАЙ ) |
ОТ МП |
8 лет |
|
95264-25 |
Трансформаторы тока, LMH-170 Фирма "Xian XD High Voltage Apparatus Co., LTD." (КИТАЙ ) |
ОТ МП |
8 лет |
|
95286-25 |
Трансформаторы напряжения, JSQX-110H Фирма "Xian XD High Voltage Apparatus Co., LTD." (КИТАЙ ) |
ОТ МП |
8 лет |
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Трансформаторы напряжения (JSQX-110H)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Трансформаторы напряжения (JSQX-110H)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательФирма «Xian XD High Voltage Apparatus Co., LTD.», Китай Юридический адрес: No.95, 12th Feng Cheng Road, Xian, China
Телефон: +86-029-88312666
Факс: +86-029-88832200
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Трансформаторы напряжения являются трехфазными электромагнитными трансформаторами с элегазовой изоляцией. В герметичном баке из алюминиевого сплава, заполненном элегазом под давлением, расположены три блока обмоток. Плотность элегаза контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Каждый из трех блоков трансформатора напряжения имеет три вторичных обмотки - две измерительных и одну защитную. Выводы вторичных обмоток подключены к клеммам контактной коробки на боковой поверхности бака трансформатора напряжения. На крышке горловины бака установлен проходной изолятор из эпоксидной смолы. Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа. Трансформаторы напряжения применяются в КРУЭ 110 кВ и предназначены для горизонтальной установки.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения JSQX-110H зав. № 3801240149, 3801240150, 3801240151, 3801240152.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

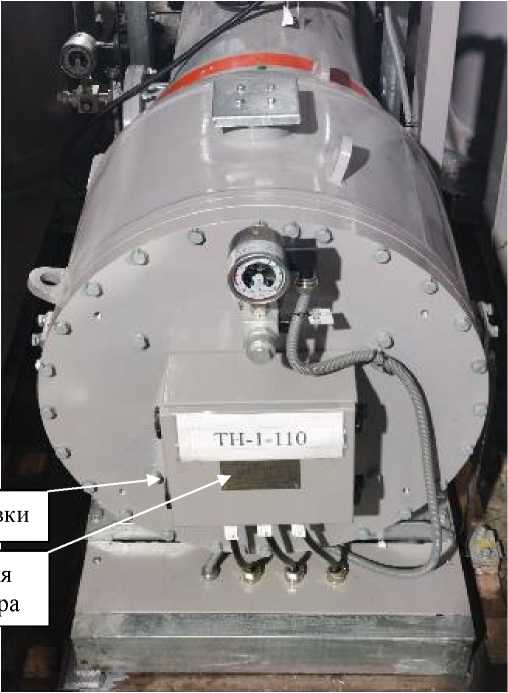

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
110/^3 |
|
Номинальное напряжение вторичной обмотки и2ном, В -1a-1n |
100/^3 |
|
-2a-2n |
100/V3 |
|
-da-dn |
100 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичной обмотки по ГОСТ 1983 -1a-1n |
0,2 |
|
-2a-2n |
0,2 |
|
-da-dn |
3Р |
|
Номинальная мощность вторичной обмотки, В^А -1a-1n |
50 |
|
-2a-2n |
50 |
|
-da-dn |
200 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -30 до +50 |
