Номер по Госреестру СИ: 95264-25
95264-25 Трансформаторы тока
(LMH-170)
Назначение средства измерений:
Трансформаторы тока LMH-170 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 22.04.2025
Срок свидетельства -
Номер записи - 197040
ID в реестре СИ - 1425176
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
LMH-170,
Производитель
Изготовитель - Фирма "Xian XD High Voltage Apparatus Co., LTD."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Бесплатный
Статистика
Кол-во поверок - 27
Выдано извещений - 0
Кол-во периодических поверок - 27
Кол-во средств измерений - 27
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№1995 от 2025.09.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
№776 от 2025.04.21 ПРИКАЗ Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Трансформаторы тока (LMH-170)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Xian XD High Voltage Apparatus Co., LTD."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95263-25 |
Трансформаторы напряжения, JSQX-110V Фирма "Xian XD High Voltage Apparatus Co., LTD." (КИТАЙ ) |
ОТ МП |
8 лет |
|
95264-25 |
Трансформаторы тока, LMH-170 Фирма "Xian XD High Voltage Apparatus Co., LTD." (КИТАЙ ) |
ОТ МП |
8 лет |
|
95286-25 |
Трансформаторы напряжения, JSQX-110H Фирма "Xian XD High Voltage Apparatus Co., LTD." (КИТАЙ ) |
ОТ МП |
8 лет |
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Кто поверяет Трансформаторы тока (LMH-170)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 27 | 0 | 27 | 0 | 27 | 0 | 27 |
Стоимость поверки Трансформаторы тока (LMH-170)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательФирма «Xian XD High Voltage Apparatus Co., LTD.», Китай Юридический адрес: No.95, 12th Feng Cheng Road, Xian, China
Телефон: +86-029-88312666
Факс: +86-029-88832200
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Трансформаторы тока являются трехфазными электромагнитными трансформаторами. Трансформаторы тока представляют собой бак из алюминиевого сплава, в котором расположены три блока катушек. В каждом блоке установлено до шести сердечников с вторичными обмотками. Вторичные обмотки равномерно намотаны на ленточные тороидальные магнитопроводы, выполненные из электротехнической стали, и обмотаны изолирующей лентой. Предусмотрено обеспечение нескольких коэффициентов трансформации. Выводы вторичных обмоток и вывод заземления расположены в шкафу управления выключателя и закрываются крышкой с возможностью пломбирования для предотвращения несанкционированного доступа. Первичной обмоткой трансформаторов тока служит высоковольтная часть оборудования КРУЭ 110 кВ. На корпусе трансформаторов тока размещена маркировочная табличка с указанием технических данных.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока LMH-170 зав. № 3024231440, 3024231441, 3024231442, 3024231443, 3024231445, 3024231446, 3024231447, 3024231448, 3024231449, 3024231450, 3024231451, 3024231452, 3024231453, 3024231454, 3024231455, 3024231456, 3024231457, 3024231458, 3024231459, 3024231460, 3024231461, 3024231462, 3024231463, 3024231464, 3024231465, 3024231466, 3024231536.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

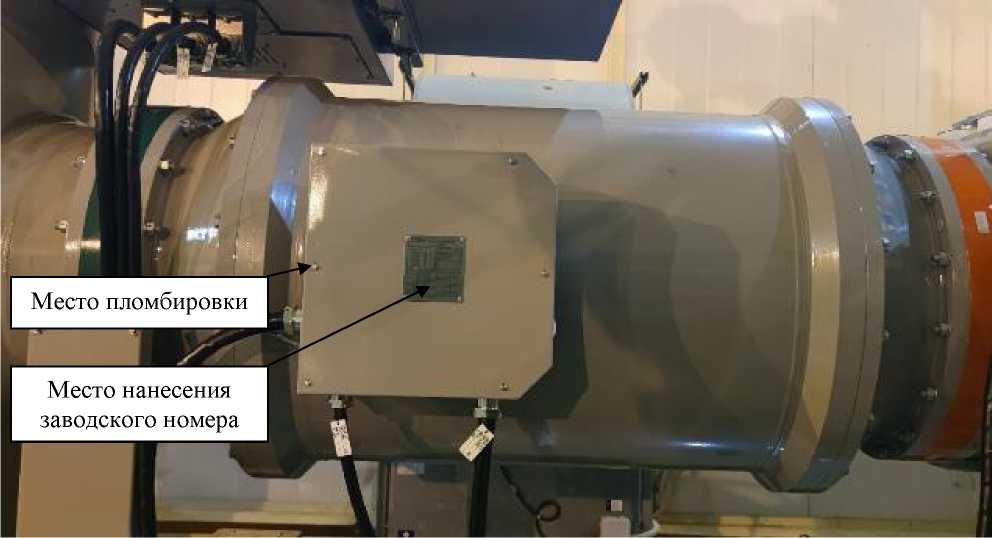

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место нанесения
Место пломбировки
“1------------
заводского номера
-----w---■
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
3 024231440, 3 024231441, 3 024231442, 3024231443, 3024231445, 3024231446, 3024231447, 3024231536 | |
|
Номинальный первичный ток 11ном, А |
1200;2000 |
|
Номинальный вторичный ток Ьном, А |
1 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.2 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
3024231448, 3024231449, 3024231450, 3024231451, 3024231452, 3024231453 | |
|
Номинальный первичный ток 11ном, А |
800; 1200 |
|
Номинальный вторичный ток Ьном, А |
1 |
|
Номинальная частота Гном, Г ц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.3 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
3024231454, 3024231455, 3024231456, 3024231457 | |
|
Номинальный первичный ток 11ном, А |
250; 500; 750 |
|
Номинальный вторичный ток Ьном, А |
1 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.4 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
3024231458, 3024231459, 3024231460, 3024231461, 3024231462, 3024231463, 3024231464 | |
|
Номинальный первичный ток 11ном, А |
500; 750 |
|
Номинальный вторичный ток Ьном, А |
1 |
|
Номинальная частота Гном, Г ц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.5 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
3024231465, 3024231466 | |
|
Номинальный первичный ток 11ном, А |
2000;4000 |
|
Номинальный вторичный ток Ьном, А |
1 |
|
Номинальная частота Гном, Г ц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 |
