Номер по Госреестру СИ: 95279-25
95279-25 Оборудование измерительное стенда ВМГ
(Обозначение отсутствуе)
Назначение средства измерений:
Оборудование измерительное стенда ВМГ (далее - оборудование или ОИ ВМГ) предназначено для измерений силы и напряжения постоянного и переменного электрического тока, сопротивления электрическому току, частоты вращения, радиального биения, вибрационных ускорений, силы, температуры составных частей оборудования и окружающей среды, а также для контроля формы импульсов от блока управления при стендовых испытаниях винтомоторной группы беспилотных летательных аппаратов.
Внешний вид.
Оборудование измерительное стенда ВМГ
Рисунок № 1
Внешний вид.
Оборудование измерительное стенда ВМГ
Рисунок № 2
Внешний вид.
Оборудование измерительное стенда ВМГ
Рисунок № 3
Внешний вид.
Оборудование измерительное стенда ВМГ
Рисунок № 4
Общие сведения
Дата публикации - 23.04.2025
Срок свидетельства -
Номер записи - 197069
ID в реестре СИ - 1425255
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Оборудование измерительное стенда ВМГ,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Лаборатория автоматизированных систем (АС)" (ООО "Лаборатория автоматизированных систем (АС)")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№799 от 2025.04.23 ПРИКАЗ Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Оборудование измерительное стенда ВМГ (Обозначение отсутствуе)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Лаборатория автоматизированных систем (АС)" (ООО "Лаборатория автоматизированных систем (АС)")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86488-22 |
Система передачи измерительной информации с вращающегося объекта испытаний (СПИИ), Обозначение отсутствует Общество с ограниченной ответственностью "Лаборатория автоматизированных систем (АС)" (ООО "Лаборатория автоматизированных систем (АС)") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
90947-23 |
Система бортовых измерений стенда КРС, Общество с ограниченной ответственностью "Лаборатория автоматизированных систем (АС)" (ООО "Лаборатория автоматизированных систем (АС)") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95279-25 |
Оборудование измерительное стенда ВМГ, Обозначение отсутствуе Общество с ограниченной ответственностью "Лаборатория автоматизированных систем (АС)" (ООО "Лаборатория автоматизированных систем (АС)") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Оборудование измерительное стенда ВМГ (Обозначение отсутствуе)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Оборудование измерительное стенда ВМГ (Обозначение отсутствуе)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) ОИ ВМГ включает общее и функциональное ПО, обеспеченное сертификатом цифровой подписи.
В состав общего ПО входит операционная система Windows 10 Pro и система управления базами данных Microsoft SQL Server 2012.
Функциональное ПО состоит из программного комплекса ACTest.
Метрологически значимой частью ПО являются программные модули ACTest Конфигуратор и ACTest Визуализатор.
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ACTest Конфигуратор |
ACTest Визуализатор |
|
Номер версии (идентификационный номер) ПО не ниже |
1.6.4248.1 |
1.6.4248.1 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и методом наклейки информационной таблички на стойку измерительную ОИ ВМГ.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Описание и работа основных частей изделия» Руководства по эксплуатации ЛАСУ.421413.500.001РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.596-2002 ГСИ Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 28 июля 2023 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 16 февраля 2022 г. № 382 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
ПравообладательФедеральное государственное бюджетное образовательное учреждение высшего образования «Московский авиационный институт (национальный исследовательский университет)»
ИНН 7712038455
Адрес: 125993, г. Москва, Волоколамское ш., д. 4
Телефон: (499) 158-48-19
Изготовитель
Общество с ограниченной ответственностью «Лаборатория автоматизированных систем (АС)» (ООО «Лаборатория автоматизированных систем (АС)»)ИНН 7720189874
Адрес: 127474, г. Москва, вн.тер.г. муниципальный округ Бескудниковский, Дмитровское ш., д. 60А
Телефон: (495) 730-36-32
Факс: (495) 229-14-36
E-mail: info@actech.ru
Web-сайт: https://actech.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Принцип действия оборудования основан на преобразовании измеряемых физических величин в электрические сигналы, преобразовании электрических сигналов в цифровой код с последующей передачей данных в модуль управления и формирования отчетов для регистрации, математической обработки, пересчета в единицы физических величин по заданным функциям преобразования, визуализации, хранения результатов измерений и послесеансной обработки.
Конструктивно измерительные каналы (далее - ИК) оборудования состоят из измерительного компонента измерительной системы (далее - ИС), включающего в себя первичные измерительные преобразователи (далее - ПИП), и комплексного компонента ИС, представляющего собой стойку измерительную, а также модуль управления и формирования отчетов. Измерительный и комплексный компоненты ИС являются многоканальными устройствами и соединяются между собой проводными линиями связи (кабелями).
Производство единичное, заводской № 52002429005.
В составе ИК применяются следующие ПИП:
-
- датчики весоизмерительные тензорезисторные Т, модификации Т2-0.05-С3 и Т2-0.1-С3, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 53838-13;
-
- вибропреобразователи серии АР20ХХ, модификация AP2037-100-03-T, рег. № 70872-18;
-
- измерители лазерные триангуляционные РФ60х, модификация РФ603Н8.70-15/5-485-ЕТ-и-Ш-АЬ-СС-5, рег. № 87349-22;
-
- пирометры серии Compact, модификация CTLT20, рег. № 54688-13;
-
- термопреобразователи сопротивления ДТС224-РТ100.В.30/1 с номинальными статистическими характеристиками по ГОСТ 6651-2009, рег. № 28354-10;
преобразователи силы тока измерительные ПИТ, модификация 500-У-Б30, рег. № 74910-19.
К комплексному компоненту ИС относятся:
- стойка измерительная, состоящая из блоков согласования сигналов и установки измерительной LTR с модулями измерительными LTR11, LTR212, LTR24, LTR27 и преобразователями измерительными H-27I20, H-27R250, H-51FL, рег. № 78771-20;
- модуль управления и формирования отчетов.
Измерительная информация обрабатывается в установке измерительной LTR и передается в модуль управления и формирования отчетов. В состав модуля управления и формирования отчетов входят: персональный компьютер с операционной системой Microsoft Windows и специализированным программным обеспечением ACTest, блок ручного управления, принтер.
Внешний вид стенда с ПИП приведен на рисунке 1. Внешний вид стойки измерительной приведен на рисунке 2. Информационная табличка с заводским номером в виде цифрового обозначения, а также место нанесения знака утверждения типа представлены на рисунке 3. Внешний вид модуля управления и формирования отчетов приведен на рисунке 4. Знак поверки на средство измерений не наносится.

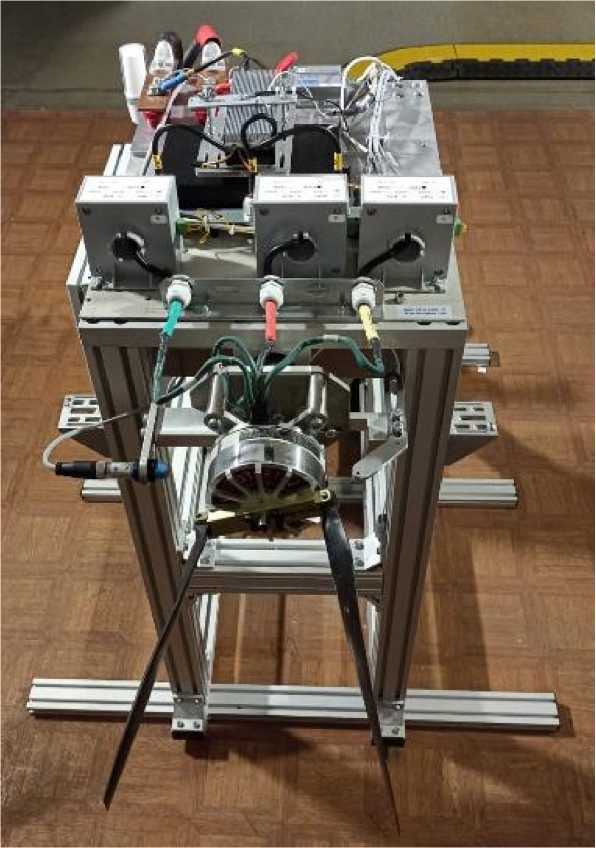

Рисунок 1 - Стенд с ПИП

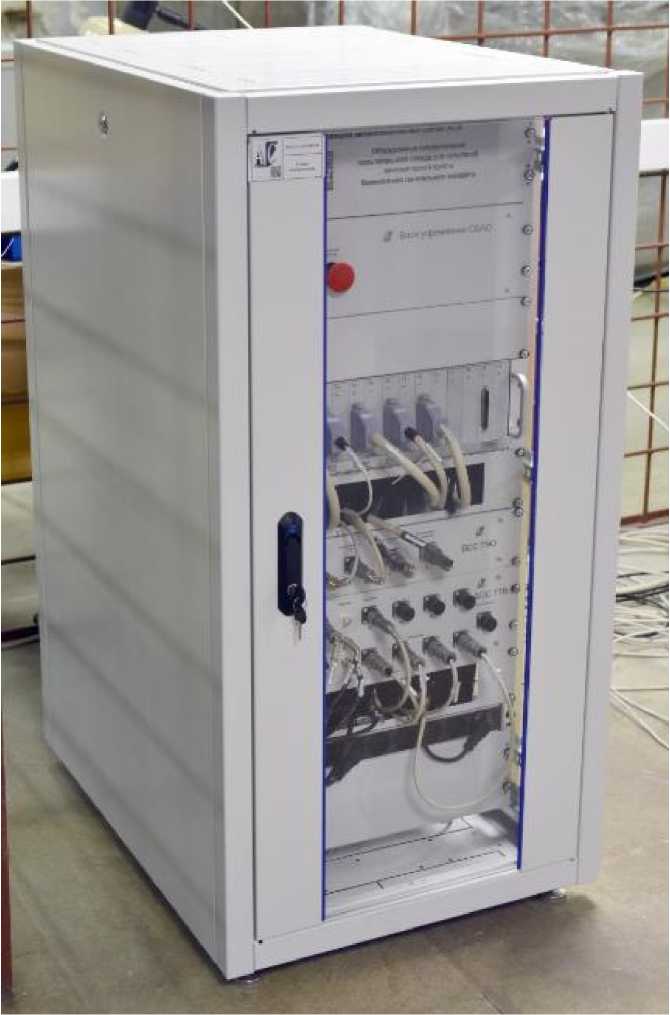

Рисунок 2 - Стойка измерительная
Место нанесения знака
утверждения типа
Заводской номер

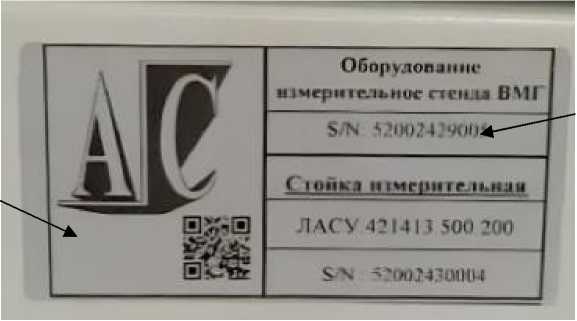

Рисунок 3 - Информационная табличка с заводским номером, место нанесения знака утверждения типа (на стойке измерительной)

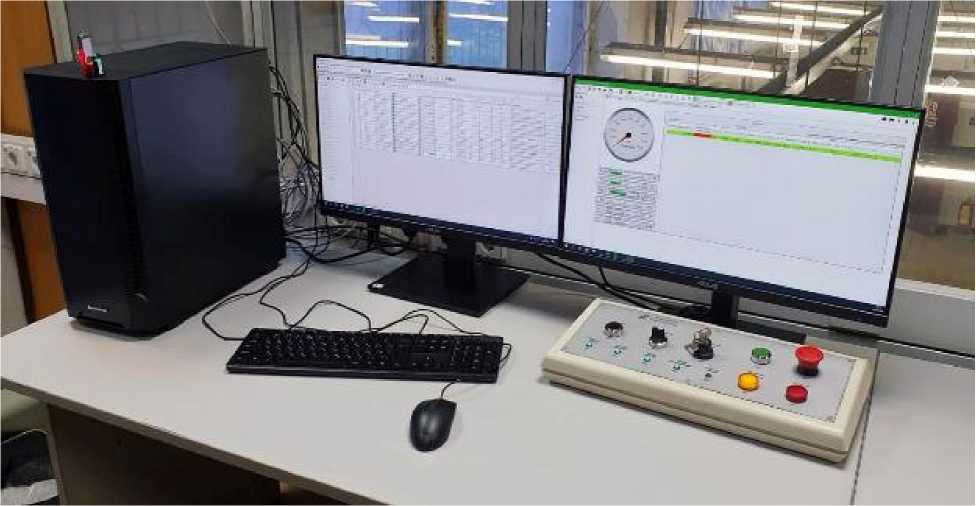

Рисунок 4 - Модуль управления и формирования отчетов
Пломбирование ОИ ВМГ не предусмотрено.
Таблица 5 - Комплектность ОИ ВМГ
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Оборудование измерительное стенда ВМГ в составе: |
ЛАСУ.421413.500.001 |
1 |
|
- стойка измерительная |
ЛАСУ.421413.500.200 |
1 |
|
- модуль управления и формирования отчетов |
ЛАСУ.421413.500.300 |
1 |
|
- комплект датчиков и кабелей |
ЛАСУ.421413.500.100 |
1 |
|
Оборудование измерительное стенда ВМГ. Руководство по эксплуатации |
ЛАСУ.421413.500.001РЭ |
1 |
|
Оборудование измерительное стенда ВМГ. Паспорт |
ЛАСУ.421413.500.001ПС |
1 |
|
Оборудование измерительное стенда ВМГ. Методика поверки. |
- |
1 |
ОИ ВМГ приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики ОИ ВМГ
|
Наименование ИК |
Наименование характеристики |
Значение |
|
1 |
2 |
3 |
|
Силы, соответствующей вращающему моменту |
Диапазон измерений силы, Н |
от 0 до 500 |
|
Пределы допускаемой приведенной к верхнему пределу измерений (далее - ВПИ) погрешности измерений силы, % |
±2 | |
|
Количество ИК |
1 | |
|
Силы тяги ВМГ |
Диапазон измерений силы, Н |
от 0 до 1000 |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений силы, % |
±2 | |
|
Количество ИК |
1 | |
|
Вибрационных ускорений |
Диапазон измерений ускорения (в диапазоне частот от 5 до 10000 Гц), м/с2 |
от 5 до 500 |
|
Пределы допускаемой относительной погрешности измерений ускорения, % |
±15 | |
|
Количество ИК |
2 | |
|
Радиального биения ротора |
Диапазон измерений радиального биения, мм |
от 0 до 0,5 |
|
Пределы допускаемой абсолютной погрешности измерений радиального биения, мм |
±0,02 | |
|
Количество ИК |
1 | |
|
Температуры двигателя |
Диапазон измерений температуры, °С |
от 0 до 170 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±2 | |
|
Количество ИК |
1 | |
|
Температуры на корпусе электронного регулятора |
Диапазон измерений температуры, °С |
от 0 до 150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,5 | |
|
Количество ИК |
1 | |
|
Температуры на корпусе АКБ |
Диапазон измерений температуры, °С |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,5 | |
|
Количество ИК |
2 | |
|
Температуры окружающей среды |
Диапазон измерений температуры, °С |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,5 | |
|
Количество ИК |
1 |
Продолжение таблицы 2
|
1 |
2 |
3 |
|
Силы тока АКБ |
Диапазон измерений силы постоянного тока, А |
от 0 до 500 |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений силы постоянного тока, % |
±1 | |
|
Количество ИК |
1 | |
|
Силы тока фазы двигателя |
Диапазон измерений силы постоянного тока, А |
от -500 до 500 |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений силы постоянного тока, % |
±1 | |
|
Диапазон измерений силы переменного тока частотой 50 Гц, А |
от 0 до 500 | |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений силы переменного тока, % |
±2 | |
|
Количество ИК |
3 | |
|
Напряжения АКБ |
Диапазон измерений напряжения постоянного тока, В |
от 10 до 60 |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений напряжения постоянного тока, % |
±1 | |
|
Количество ИК |
1 | |
|
Напряжения фазы двигателя |
Диапазон измерений напряжения постоянного тока, В |
от -60 до +60 |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений напряжения постоянного тока, % |
±1 | |
|
Диапазон измерений напряжения переменного тока в диапазоне частот от 0,02 до 10 кГц, В |
от 0 до 60 | |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений напряжения переменного тока, % |
±2 | |
|
Количество ИК |
3 | |
|
Частоты периодического сигнала, соответствующего значениям частоты вращения двигателя |
Диапазон измерений частоты периодического сигнала, Гц (об/мин) |
от 3,33 до 333 (от 100 до 10000) |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений частоты периодического сигнала, % |
±0,1 | |
|
Количество ИК |
1 | |
|
Контроля формы импульсов от блока управления |
Диапазон измерений напряжения постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений напряжения постоянного тока, % |
±1 | |
|
Диапазон измерений длительности импульсных периодических сигналов частотой от 50 до 200 Гц, мс |
от 1 до 2 | |
|
Пределы допускаемой абсолютной погрешности измерений длительности импульсных периодических сигналов, мс |
±0,03 | |
|
Количество ИК |
1 |
Таблица 3 - Технические характеристики ОИ ВМГ
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока частотой от 49 до 51 Гц, В |
от 207 до 253 |
|
Рабочие условия применения: температура окружающей среды, °С относительная влажность воздуха при температуре +25 °С, %, не более атмосферное давление, кПа |
от +10 до +30 90 от 70 до 106,7 |
Таблица 4 - Показатели надежности ОИ ВМГ
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
