Номер по Госреестру СИ: 90947-23
90947-23 Система бортовых измерений стенда КРС
(Обозначение отсутствует)
Назначение средства измерений:
Система бортовых измерений стенда КРС (далее СБИ) предназначена для измерений избыточного давления, давления пульсации, избыточного давления с дублированием в систему управления (аварийным сигналом), температуры, температуры с дублированием в систему управления (аварийным сигналом), частоты периодического сигнала соответствующей значениям частоты вращения, расхода среды, угла поворота (углового перемещения), линейного перемещения с дублированием в систему управления (аварийным сигналом), напряжения постоянного тока, соответствующего значениям силы, напряжения постоянного тока, соответствующего значениям изгибающего момента, напряжения постоянного тока на мобильном АРМ технологического комплекта, их визуализации, регистрации, обработки и передачи на архивацию, с последующим хранением.
Внешний вид.
Система бортовых измерений стенда КРС
Рисунок № 1
Внешний вид.
Система бортовых измерений стенда КРС
Рисунок № 2
Внешний вид.
Система бортовых измерений стенда КРС
Рисунок № 3
Внешний вид.
Система бортовых измерений стенда КРС
Рисунок № 4
Внешний вид.
Система бортовых измерений стенда КРС
Рисунок № 5
Внешний вид.
Система бортовых измерений стенда КРС
Рисунок № 6
Внешний вид.
Система бортовых измерений стенда КРС
Рисунок № 7
Внешний вид.
Система бортовых измерений стенда КРС
Рисунок № 8
Внешний вид.
Система бортовых измерений стенда КРС
Рисунок № 9
Внешний вид.
Система бортовых измерений стенда КРС
Рисунок № 10
Общие сведения
Дата публикации - 28.12.2023
Срок свидетельства -
Номер записи - 192830
ID в реестре СИ - 1413330
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Лаборатория автоматизированных систем (АС)" (ООО "Лаборатория автоматизированных систем (АС)")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).
Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.
Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.
Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.
Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.
На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).
Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.
Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2818 от 2023.12.27 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Система бортовых измерений стенда КРС (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Лаборатория автоматизированных систем (АС)" (ООО "Лаборатория автоматизированных систем (АС)")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86488-22 |
Система передачи измерительной информации с вращающегося объекта испытаний (СПИИ), Обозначение отсутствует Общество с ограниченной ответственностью "Лаборатория автоматизированных систем (АС)" (ООО "Лаборатория автоматизированных систем (АС)") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
90947-23 |
Система бортовых измерений стенда КРС, Обозначение отсутствует Общество с ограниченной ответственностью "Лаборатория автоматизированных систем (АС)" (ООО "Лаборатория автоматизированных систем (АС)") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
В разработке
Кто поверяет Система бортовых измерений стенда КРС (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Система бортовых измерений стенда КРС (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО) обеспеченное сертификатом цифровой подписи.
В состав общего ПО (ОПО) входит операционная система Windows 10 (64-разрядная),; система управления базами данных Microsoft SQL Server 2012.
В функциональное ПО (ФПО) СБИ входит:
-
- ACTest Cloud - программный комплекс распределенных систем на базе ACTest Platform;
-
- ACTest Platform;
-
- ACTestDB;
-
- ACTest Analyzer. Модуль послесеансной обработки данных;
-
- ACTest Cloud. Визуализатор. Модуль визуализации данных.
-
- «СПО АСУ СБИ»
Метрологически значимой частью ФПО является ACTest Cloud - программный комплекс распределенных систем на базе ACTest Platform; ACTest Platform (ПО СБИ) и «СПО АСУ СБИ».
Идентификационные данные (признаки) метрологически значимой части ФПО указаны в таблице 1.
|
Таблица 1 - Идентификационные данные ( |
признаки) метрологически значимой части ФПО | ||
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
ACTest Platform |
ACTest Cloud |
«СПО АСУ СБИ» |
|
Номер версии (идентификационный номер) ПО не ниже |
1.6 ХХХХ.ХХХ |
1.6 ХХХХ.ХХХ |
1.2. ХХХ |
Метрологически значимая часть ПО СБИ и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и, методом наклейки, на дверцу шкафа СБИ.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.7 «Устройство и работа» Руководства по эксплуатации ЛАСУ.421413.492.0000РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р.8.596-2002 ГСИ Метрологическое обеспечение измерительных систем. Основные положения;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 16 февраля 2022 г. № 382 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
Приказ Росстандарта от 29 декабря 2018 г. № 2480 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1 -10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
Правообладатель
Общество с ограниченной ответственностью «Лаборатория автоматизированных систем (АС)» (ООО «Лаборатория автоматизированных систем (АС)») ИНН 7720189874
Юридический адрес: 127474, г. Москва, вн.тер.г. муниципальный округ Бескудниковский, Дмитровское ш., д. 60А
Телефон (факс): (495) 730-36-32, (495) 229-14-36
Изготовитель
Общество с ограниченной ответственностью «Лаборатория автоматизированных систем (АС)» (ООО «Лаборатория автоматизированных систем (АС)») ИНН 7720189874
Адрес: 127474, г. Москва, вн.тер.г. муниципальный округ Бескудниковский, Дмитровское ш., д. 60А
Телефон (факс): (495) 730-36-32, (495) 229-14-36
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн.тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: (495) 437-99-79
Факс: (495) 437-56-66
Правообладатель
Общество с ограниченной ответственностью «Лаборатория автоматизированных систем (АС)» (ООО «Лаборатория автоматизированных систем (АС)») ИНН 7720189874
Юридический адрес: 127474, г. Москва, вн.тер.г. муниципальный округ Бескудниковский, Дмитровское ш., д. 60А
Телефон (факс): (495) 730-36-32, (495) 229-14-36
Конструктивно СБИ строится по магистрально-модульному принципу и состоит из: первичных преобразователей (ПП): преобразователи давления TRAFAG NAH 8254 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный №) 58049-20); расходомеры ультразвуковые ФЛЕКСУС (регистрационный № 74169-19); термометры ТП 062 (регистрационный № 29318-10); ПП угла поворота (углового перемещения) RCS 2100; датчики линейных перемещений ПЛЦ 007 (регистрационный № 60140-15), установленных в технологических системах стенда КРС, кабельных трасс, кроссовых шкафов, модульной системы сбора данных LTR, шкафа СБИ (ШК СБИ), источника бесперебойного питания, автоматизированного рабочего места (АРМ) измерения, АРМ управления и мобильного АРМ технологического комплекта с программным обеспечением (ПО).
Принцип действия СБИ основан на приеме Ш1 воздействия физического параметра, измерении его значения и преобразовании в электрический измерительный сигнал для преобразования в цифровой сигнал, передачи в ПО с последующим пересчетом в значения физического параметра по известным функциям преобразования. ПП, установленные на объектах испытаний, измеряют значение физических параметров, преобразуют в аналоговые электрические сигналы и передают их в стационарную кабельную сеть, затем на вход аналогово-цифровых преобразователей (АЦП), где они преобразуются в цифровой сигнал и передаются на персональный компьютер (ПК) с установленным (ПО) для регистрации, математической обработки, пересчета в единицы измерений параметра по известным функциям преобразования, с помощью (ПО), визуализации и послесеансной обработки.
Функционально СБИ включает в себя следующие ИК:
-
- ИК избыточного давления (Р1) в диапазоне от 0 до 2,5 (от 0 до 25,493) МПа (кгс/см2);
-
- ИК избыточного давления (Р2) в диапазоне от 0 до 4 (от 0 до 40,7888) МПа (кгс/см2);
-
- ИК избыточного давления (Р3) в диапазоне от 0 до 5 (от 0 до 50,986) МПа (кгс/см2);
-
- ИК избыточного давления (Р4) в диапазоне от 0 до 60 (от 0 до 611,832) МПа (кгс/см2);
-
- ИК пульсации давления (Р5) в диапазоне 0 до 2,5 (от 0 до 25,493) МПа (кгс/см2);
-
- ИК пульсации давления (Р6) в диапазоне от 0 до 40 (0-407,888) МПа (кгс/см2);
-
- ИК избыточного давления с дублированием в систему управления (аварийным сигналом) в диапазоне от 0 до 40 (от 0 до 407,888) МПа (кгс/см2);
-
- ИК температуры (Т) в диапазоне от 0 °С до 180 °С;
-
- ИК температуры с дублированием в систему управления (аварийным сигналом) в диапазоне от 0 °С до 180 °С;
-
- ИК частоты периодического сигнала, соответствующего значениям частоты вращения (BS) в диапазоне от 0 до 4500 об/мин;
-
- ИК расхода среды (BQ) в диапазоне от 6 до 250 л/мин;
-
- ИК расхода среды (BQ) в диапазоне от 2 до 40 л/мин;
-
- ИК угла поворота/углового перемещения (BZF1) в диапазоне от минус 30° до плюс 30°;
-
- ИК угла поворота/углового перемещения (BZF2) в диапазоне
от минус 15° до плюс 45°;
-
- ИК угла поворота/углового перемещения (BZF3) в диапазоне от 0 до
-
- ИК угла поворота/углового перемещения (BZF3) в диапазоне от 0 до
-
- ИК угла поворота/углового перемещения (BZF3) в диапазоне от 0 до
-
- ИК угла поворота/углового перемещения (BZF4) в диапазоне от 0 до
-
- ИК угла поворота/углового перемещения (BZF4) в диапазоне от 0 до
-
- ИК угла поворота/углового перемещения (BZF4) в диапазоне от 0 до
-
- ИК угла поворота/углового перемещения (BZF4) в диапазоне от 0 до
-
- ИК угла поворота/углового перемещения (BZF5) в диапазоне от 0 до
-
- ИК перемещения с дублированием в систему управления (аварийным сигналом) в диапазоне от 0 до 267±2 мм.
-
- ИК напряжения постоянного тока, соответствующего значениям силы (BW) в диапазоне от минус 80 до плюс 80 кН;
-
- ИК напряжения постоянного тока, соответствующего значениям силы (BW) в диапазоне от минус 100 до плюс 100 кН;
-
- ИК напряжения постоянного тока, соответствующего значениям изгибающего момента (BW), в диапазоне от минус 10 до плюс 10 кН • м;
-
- ИК напряжения постоянного тока (BW) на мобильном АРМ технологического комплекта, в диапазоне от минус 10 до плюс 10 мВ.
ИК избыточного давления
Принцип действия ИК избыточного давления основан на преобразовании значений воздействия избыточного давления на чувствительный элемент (ЧЭ) преобразователя давления TRAFAG NAH 8254 (регистрационный № 58049-20) в аналоговый унифицированный электрический сигнал силы постоянного тока в диапазоне от 4 до 20 мА и его передачи на вход АЦП по кабельной сети, для преобразования с последующей передачей в ПО для регистрации, пересчета в единицы измеряемого параметра по известной функции преобразования, визуализации, архивирования и хранения. Результаты измерений отображаются на экране ПК АРМ измерения.
ИК пульсации давления
Принцип действия ИК пульсации давления основан на преобразовании значений воздействия пульсации давления на ЧЭ преобразователя давления TRAFAG NAH 8254 (регистрационный № 58049-20) в аналоговый унифицированный электрический сигнал силы постоянного тока в диапазоне от 4 до 20 мА, при частоте опроса 14000 Гц и его передачи на вход АЦП по кабельной сети, для преобразования с последующей передачей в ПО для регистрации, пересчета в единицы измеряемого параметра по известной функции преобразования, визуализации, архивирования и хранения. Результаты измерений отображаются на экране ПК АРМ измерения.
ИК избыточного давления с дублированием в систему управления (аварийным сигналом) Принцип действия ИК избыточного давления с дублированием в систему управления (аварийным сигналом) основан на преобразовании значений воздействия избыточного давления на ЧЭ преобразователя давления TRAFAG NAH 8254 (регистрационный № 58049-20) в аналоговый унифицированный электрический сигнал силы постоянного тока в диапазоне от 4 до 20 мА и его передачи на устройство разветвления сигнала (НПСИ-200-ГРТП) и далее основной и дублированный электрический аналоговый сигналы одновременно передаются на вход АЦП (системы измерения) и на вход модуля контроллера (системы управления) по кабельной сети. Далее сигнал от АЦП передается в ПО для регистрации, пересчета в единицы измеряемого параметра по известной функции преобразования и визуализации, архивирования и хранения. Результаты измерений отображаются на экране ПК АРМ измерения. Сигнал от модуля контроллера передается на АРМ управления в «СПО АСУ СБИ» для обработки и визуализации.
ИК температуры
Принцип действия ИК температуры основан на преобразовании значений воздействия температуры на ЧЭ термометров ТП 062 (регистрационный № 29318-10) в аналоговый унифицированный электрический сигнал сопротивления постоянному току, передаче его на вход нормирующего преобразователя сигналов от первичных преобразователей сопротивления, его преобразование в соответствующие значения температуры, затем в унифицированный сигнал постоянного тока в диапазоне от 4 до 20 мА, передачу на вход АЦП по кабельной сети, для преобразования с последующей передачей в ПО для пересчета в единицы измеряемого параметра по известной функции преобразования, визуализации, архивирования и хранения. Результаты измерений отображаются на экране ПК АРМ измерения.
ИК температуры с дублированием в систему управления (аварийным сигналом)
Принцип действия ИК температуры с дублированием в систему управления (аварийным сигналом) основан на преобразовании значений воздействия температуры на ЧЭ термометров ТП 062 (регистрационный № 29318-10) в аналоговый унифицированный электрический сигнал сопротивления постоянному току, передаче его на вход нормирующего преобразователя сигналов от первичных преобразователей сопротивления, его преобразование в соответствующие значения температуры, затем в унифицированный сигнал постоянного тока в диапазоне от 4 до 20 мА, который передается на устройство разветвления электрических сигналов далее основной и дублированный электрический аналоговый сигнал одновременно передаются на вход АЦП и на вход модуля контроллера по кабельной сети. Далее сигнал от АЦП передается в ПО для регистрации, пересчета в единицы измеряемого параметра по известной функции преобразования и визуализации, архивирования и хранения. Результаты измерений отображаются на экране ПК АРМ измерения. Сигнал от модуля контроллера передается на АРМ управления в «СПО АСУ СБИ» для визуализации и обработки.
ИК частоты периодического сигнала, соответствующего значениям частоты вращения
Принцип работы ИК частоты периодического сигнала соответствующего значениям частоты вращения основан на получении аналогового сигнала частоты от первичных преобразователей на вход АЦП LTR51 по кабельной сети для преобразования с последующей передачей в ПО для регистрации, пересчета в единицы измеряемого параметра по известной функции преобразования, визуализации, архивирования и хранения. Результаты измерений отображаются на экране ПК АРМ измерения.
ИК расхода среды
Принцип работы ИК расхода основан на получении унифицированного сигнала постоянного тока в диапазоне от 4 до 20 мА, от расходомеров ультразвуковых ФЛЕКСУС (регистрационный № 74169-19), его передачи на вход АЦП по кабельной сети для преобразования с последующей передачей в ПО для регистрации пересчета в единицы измеряемого параметра по известной функции преобразования, визуализации, архивирования и хранения. Результаты измерений отображаются на экране ПК АРМ измерения.
ИК угла поворота (углового перемещения)
Принцип работы ИК угла поворота (углового перемещения) основан на преобразовании значений поворота вала испытательного оборудования на ЧЭ ПП RCS2100 в аналоговый унифицированный электрический сигнал силы постоянного тока в диапазоне от 4 до 20 мА и его передачи на вход АЦП по кабельной сети, для преобразования с последующей передачей в ПО для пересчета в единицы измеряемого параметра по известной функции преобразования, визуализации, архивирования и хранения. Результаты измерений отображаются на экране ПК АРМ измерения.
ИК линейного перемещения с дублированием в систему управления (аварийным сигналом)
Принцип работы ИК Линейного перемещения с дублированием в систему управления (аварийным сигналом) основан на преобразовании значений воздействия перемещения на ЧЭ датчиков линейных перемещений ПЛЦ 007 (регистрационный № 60140-15) в аналоговый потенциометрический электрический сигнал, передаче его на вход нормирующего преобразователя сигналов от потенциометрических первичных преобразователей, его преобразование в соответствующие значения унифицированного сигнала постоянного тока в диапазоне от 4 до 20 мА, разветвление электрических сигналов на основной и дублирующий. Далее основной и дублированный электрический аналоговый сигнал одновременно передаются на вход АЦП и на вход модуля контроллера по кабельной сети. Далее сигнал от АЦП передается в ПО для регистрации, пересчета в единицы измеряемого параметра по известной функции преобразования и визуализации, архивирования и хранения. Результаты измерений отображаются на экране ПК АРМ измерения. Сигнал от модуля контроллера передается на АРМ управления в «СПО АСУ СБИ» для визуализации и обработки.
ИК напряжения постоянного тока, соответствующего значениям силы
Принцип действия ИК напряжения постоянного тока, соответствующего значениям силы основан на измерении аналогово электрического сигнала напряжения постоянного тока, передачи в ПК для визуализации. Сигнал напряжения постоянного тока, от тензометрического преобразователя типа полный мост по шестипроводной схеме передается по кабельной сети, на устройство подключения сигналов далее в АЦП, для преобразования с последующей передачей в ПО для пересчета в единицы измеряемого параметра по известной функции преобразования, визуализации, архивирования и хранения. Результаты измерений отображаются на экране ПК АРМ измерения.
ИК напряжения постоянного тока, соответствующего значениям изгибающего момента Принцип действия ИК напряжения постоянного тока основан на измерении аналогово электрического сигнала напряжения постоянного тока, оцифровки и передачи в ПК для визуализации. Сигнал напряжения постоянного тока, от тензометрического преобразователя типа полный мост передается по кабельной сети, на устройство подключения сигналов далее в АЦП, для преобразования с последующей передачей в ПО для пересчета в единицы измеряемого параметра по известной функции преобразования, визуализации, архивирования и хранения. Результаты измерений отображаются на экране ПК АРМ измерения.
ИК напряжения постоянного тока на мобильном АРМ технологического комплекта
Принцип действия ИК напряжения постоянного тока на мобильном АРМ технологического комплекта основан на измерении аналогово электрического сигнала напряжения постоянного тока от тензорезисторного полного моста с известной нагрузкой, преобразования значений напряжения в цифровой сигнал и передачи в ПК для визуализации. Сигнал напряжения постоянного тока, от тензорезисторного полного моста с известной нагрузкой по шестипроводной схеме передается по кабельной сети, на устройство подключения сигналов далее в АЦП, для преобразования с последующей передачей в ПО для обработки, визуализации, архивирования и хранения. Результаты измерений отображаются на экране ноутбука мобильного АРМ технологического комплекта.
Внешний вид составных частей СБИ, приведены на рисунках 1 - 10.
Внешний вид шкафа СБИ, ИБП, кросс-шкафов 1, 2, 3, АРМ измерения и мобильного АРМ технологического комплекта с маркировкой системы, местами нанесения знака утверждения типа и знака поверки приведен на рисунках 2 и 4.
Заводской номер в формате одиннадцати арабских цифр («52002325005») нанесен на наклейку с заводским знаком методом печати на специальном принтере с ламинированием, заводской знак распложен на тыльной стороне двери шкафа СБИ, тыльной стороне двери кросс-шкафа 1, тыльной стороне двери кросс-шкафа 2, тыльной стороне двери кросс-шкафа 3, что обеспечивает надежную гарантию прочтения и сохранности номера в процессе эксплуатации системы, на весь срок службы.
Рисунок 1 - Шкаф СБИ и ИБП системы бортовых измерений стенда КРС
Заводской номер
Место нанесения знака утверждения типа и знака поверки

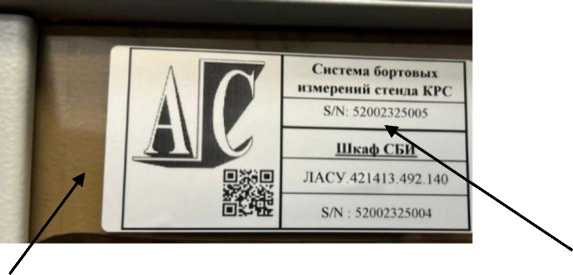

Рисунок 2 - заводской знак на тыльной стороне двери шкафа СБИ
■

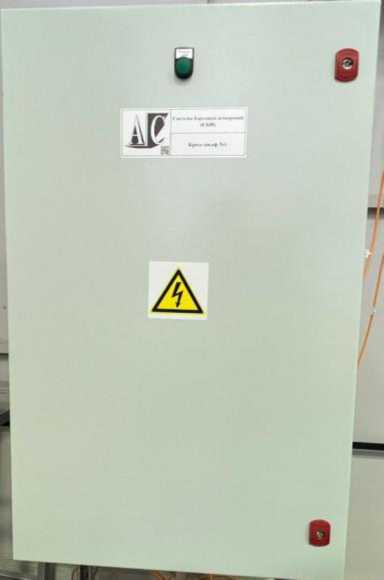

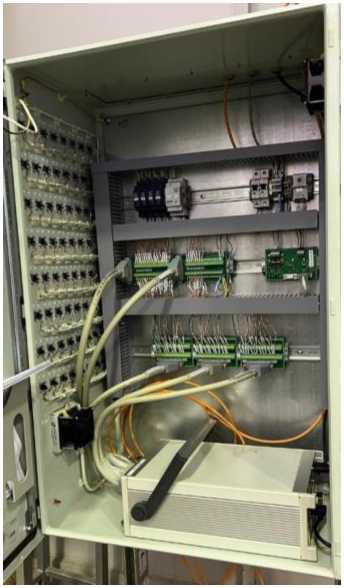

Рисунок 3 - Кросс-шкаф 1 с закрытой дверцей и с
открытой дверцей

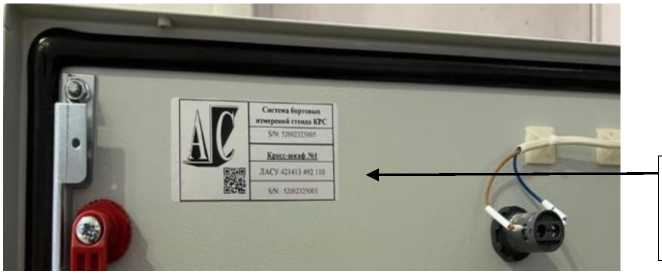

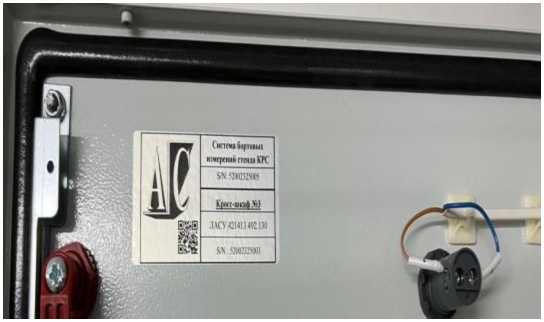

Рисунок 4 - Тыльная сторона дверцы кросс-шкафа 1 с заводским знаком
Место нанесения знака утверждения типа и знака поверки

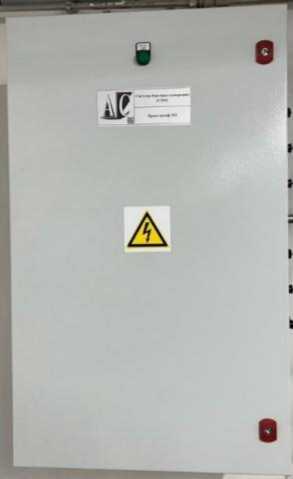

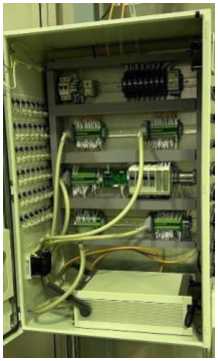

Рисунок 5 - Кросс-шкаф 2 с закрытой дверцей и с открытой дверцей

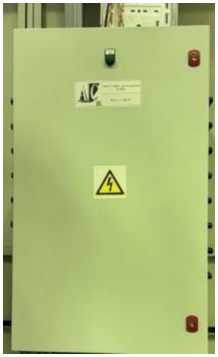

Рисунок 6 - Тыльная сторона дверцы кросс-шкафа 2 с заводским знаком
niiimiitfii

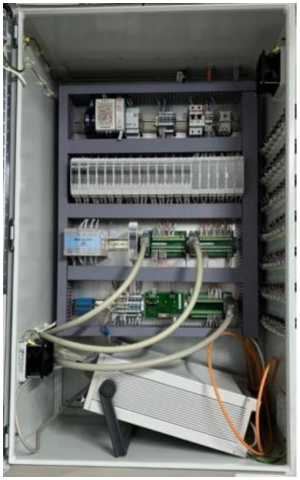

Рисунок 7 - Кросс-шкаф 3 с закрытой и открытой дверцей

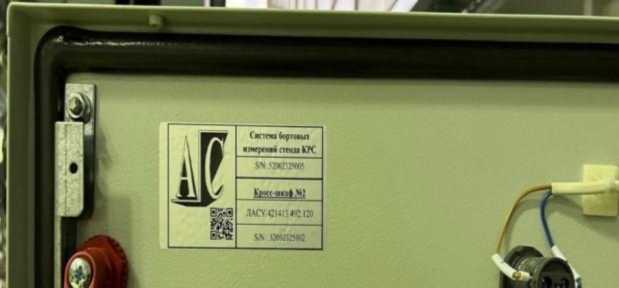

Рисунок 8 - Тыльная сторона дверцы кросс-шкафа 3 с заводским знаком

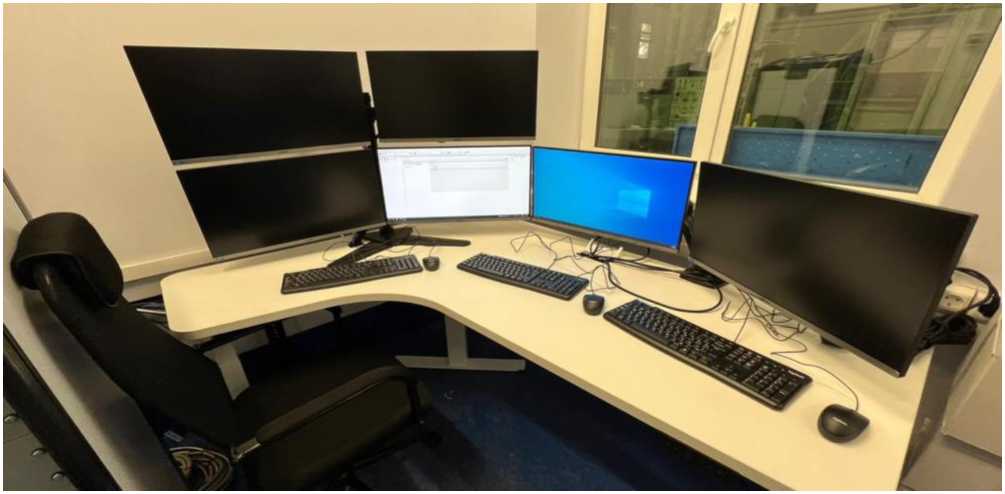

Рисунок 9 - Пост оператора: АРМ системы измерения и АРМ системы управления

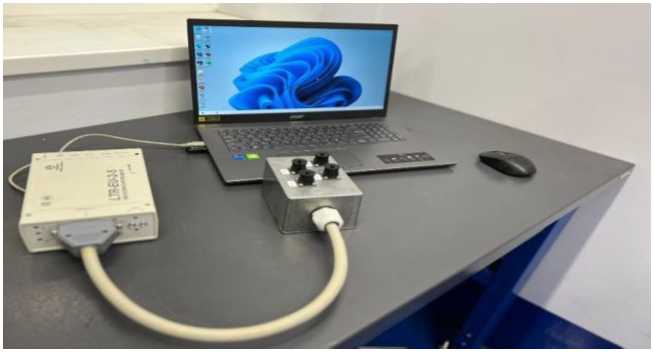

Рисунок 10 - Мобильный АРМ технологического комплекта
Комплектность СБИ приведена таблице 4.
Таблица 4 - Комплектность СБИ
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Кросс-шкаф №1 |
ЛАСУ.421413.492.110 |
1 |
|
Кросс-шкаф №2 |
ЛАСУ.421413.492.120 |
1 |
|
Кросс-шкаф №3 |
ЛАСУ.421413.492.130 |
1 |
|
Шкаф СБИ |
ЛАСУ.421413.492.140 |
1 |
|
Пост оператора |
ЛАСУ.421413.492.200 |
1 |
|
Удаленное рабочее место (для технологических подключений) |
ЛАСУ.421413.492.300 |
1 |
|
Комплект датчиков СБИ |
ЛАСУ.421413.492.400 |
1 |
|
Комплект кабельный для подключения датчиков и элементов систем управления |
ЛАСУ.421413.492.500 |
1 |
|
Комплект технологический |
ЛАСУ.421413.492.600 |
1 |
|
АРМ мобильный технологического комплекта |
ЛАСУ.421413.492.600.100 |
1 |
|
ИБП |
- |
1 |
|
Система бортовых измерений стенда КРС. Руководство по эксплуатации |
ЛАСУ.421413.492.000РЭ |
1 |
|
Система бортовых измерений стенда КРС. Формуляр |
ЛАСУ.421413.492.000ФО |
1 |
|
Система бортовых измерений стенда КРС. Методика поверки |
- |
1 |
Таблица 5 - Состав комплекта датчиков СБИ
|
Наименование (Регистрационный №) |
Кол-во |
Примечания |
|
Преобразователь давления TRAFAG NAH 8254 (58049-20) |
127 |
Поэлементная поверка ИК |
|
Термометр сопротивления ТП 062-12 (29318-10) |
15 |
Поэлементная поверка ИК |
|
Датчик угла поворота RCS 2100 |
20 |
Комплекная поверка ИК |
|
Датчик линейных перемещений ПЛЦ 007 (60140-15) |
2 |
Из состава стенда Комплекная поверка ИК |
|
Расходомер ультразвуковой Флексус F721 (74169-19) |
2 |
Поэлементная поверка ИК |
Метрологические характеристики СБИ приведены в таблице 2.
Таблица 2 - Метрологические характеристики СБИ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
ИК избыточного давления | |
|
Диапазон измерений избыточного давления МПа, (кгс/см2) |
от 0 до 2,5 (от 0 до 25,493) |
|
Пределы допускаемой приведенной к верхнему пределу диапазона измерений (к ВП) погрешности измерений, % |
±0,7 |
|
Количество ИК |
15 |
|
Диапазон измерений избыточного давления, МПа (кгс/см2) |
от 0 до 4 (от 0 до 40,7888) |
|
Пределы допускаемой приведенной к ВП погрешности измерений, % |
±0,7 |
|
Количество ИК |
20 |
|
Диапазон измерений избыточного давления, МПа (кгс/см2) |
от 0 до 5 (от 0 до 50,986) |
|
Пределы допускаемой приведенной к ВП погрешности измерений, % |
±0,7 |
|
Количество ИК |
6 |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон измерений избыточного давления, МПа (кгс/см2) |
от 0 до 40 (от 0 до 407,888) |
|
Пределы допускаемой приведенной к ВП погрешности измерений, % |
±0,7 |
|
Количество ИК |
90 |
|
Диапазон измерений избыточного давления, МПа (кгс/см2) |
от 0 до 40 (от 0 до 407,888) |
|
Пределы допускаемой приведенной к ВП погрешности измерений, % |
±0,5 |
|
Количество ИК |
2 |
|
Диапазон измерений избыточного давления, МПа (кгс/см2) |
от 0 до 60 (от 0 до 611,832) |
|
Пределы допускаемой приведенной к ВП погрешности измерений, % |
±0,7 |
|
Количество ИК |
5 |
|
ИК пульсации давления | |
|
Диапазон измерений пульсации давления, МПа (кгс/см2) |
от 0 до 2,5 (от 0 до 25,493) |
|
Пределы допускаемой приведенной к ВП погрешности измерений, % |
±0,7 |
|
Количество ИК |
5 |
|
Диапазон измерений пульсации давления, МПа (кгс/см2) |
от 0 до 40 (от 0 до 407,888) |
|
Пределы допускаемой приведенной к ВП погрешности измерений, % |
±0,7 |
|
Количество ИК |
3 |
|
ИК избыточного давления с дублированием в систему управления (аварийным сигналом) | |
|
Диапазон измерений избыточного давления МПа, (кгс/см2) |
от 0 до 40 (от 0 до 407,888) |
|
Пределы допускаемой приведенной к ВП погрешности измерений, % |
±0,7 |
|
Количество ИК |
2 |
|
ИК температуры | |
|
Диапазон измерений температуры, °С |
от 0 до 180 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±2 |
|
Количество ИК |
14 |
|
ИК температуры с дублированием в систему управления (аварийным сигналом) | |
|
Диапазон измерений температуры, °С |
от 0 до 180 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±2 |
|
Количество ИК |
4 |
|
ИК частоты периодического сигнала соответствующего значениям частоты вращения | |
|
Диапазон измерений частоты, соответствующей частотам вращения, от 600 до 4500 об/мин, Гц |
от 1000 до 7500 |
|
Пределы допускаемой приведенной к ВП погрешности измерений, % |
±0,7 |
|
Количество ИК |
4 |
|
ИК расхода среды | |
|
Диапазон измерений расхода, л/мин |
от 2 до 40 |
|
Пределы допускаемой относительной погрешности измерений, % |
±2 |
|
Количество ИК |
2 |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон измерений расхода, л/мин |
от 6 до 250 |
|
Пределы допускаемой относительной погрешности измерений, % |
±2 |
|
Количество ИК |
2 |
|
ИК угла поворота (углового перемещения) | |
|
Диапазон измерений угла поворота (углового перемещения), ° |
от -30 до +30 |
|
Пределы допускаемой приведенной к диапазону измерений (к ДИ) погрешности измерений, % |
±2 |
|
Количество ИК |
5 |
|
Диапазон измерений угла поворота (углового перемещения), ° |
от -15 до +45 |
|
Пределы допускаемой приведенной к ДИ погрешности измерений, % |
±2 |
|
Количество ИК |
2 |
|
Диапазон измерений угла поворота (углового перемещения), ° |
от 0 до 60 |
|
Пределы допускаемой приведенной к ДИ погрешности измерений, % |
±2 |
|
Количество ИК |
3 |
|
Диапазон измерений угла поворота (углового перемещения), ° |
от 0 до 78 |
|
Пределы допускаемой приведенной к ДИ погрешности измерений, % |
±1 |
|
Количество ИК |
2 |
|
Диапазон измерений угла поворота (углового перемещения), ° |
от 0 до 79 |
|
Пределы допускаемой приведенной к ДИ погрешности измерений, % |
±0,99 |
|
Количество ИК |
1 |
|
Диапазон измерений угла поворота (углового перемещения), ° |
от 0 до 81 |
|
Пределы допускаемой приведенной к ДИ погрешности измерений, % |
±0,99 |
|
Количество ИК |
1 |
|
Диапазон измерений угла поворота (углового перемещения), ° |
от 0 до 89 |
|
Пределы допускаемой приведенной к ДИ погрешности измерений, % |
±0,99 |
|
Количество ИК |
2 |
|
Диапазон измерений угла поворота (углового перемещения), ° |
от 0 до 90 |
|
Пределы допускаемой приведенной к ДИ погрешности измерений, % |
±1 |
|
Количество ИК |
8 |
|
Диапазон измерений угла поворота (углового перемещения), ° |
от 0 до 104 |
|
Пределы допускаемой приведенной к ВП погрешности измерений, % |
±1 |
|
Количество ИК |
1 |
|
Диапазон измерений угла поворота (углового перемещения), ° |
от 0 до 116 |
|
Пределы допускаемой приведенной к ДИ погрешности измерений, % |
±1 |
|
Количество ИК |
2 |
|
Диапазон измерений угла поворота (углового перемещения), ° |
от 0 до 120 |
|
Пределы допускаемой приведенной к ДИ погрешности измерений, % |
±1 |
|
Количество ИК |
3 |
Продолжение таблицы 2
|
1 |
2 |
|
ИК линейного перемещения с дублированием в систему управления |
^аварийным сигналом) |
|
Диапазон измерений линейного перемещения, мм |
от 0 до 267 ± 2 |
|
Пределы допускаемой приведенной к к ВП погрешности измерений, % |
±2,2 |
|
Количество ИК |
4 |
|
ИК напряжения постоянного тока соответствующего значениям силы | |
|
Диапазон измерений напряжения постоянного тока, соответствующего значениям силы от -80 до +80 кН, мВ |
от -10 до +10 |
|
Пределы допускаемой приведенной к ДИ погрешности измерений, % |
±0,2 |
|
Количество ИК |
9 |
|
Диапазон измерений напряжения постоянного тока, соответствующего значениям усилия от -100 до +100 кН, мВ |
от -10 до +10 |
|
Пределы допускаемой приведенной к ДИ погрешности измерений, % |
±0,2 |
|
Количество ИК |
4 |
|
ИК напряжения постоянного тока соответствующего значениям момента | |
|
Диапазон измерений напряжения постоянного тока, соответствующего значениям момента от -10 до +10 кН-м, мВ |
от -10 до +10 |
|
Пределы допускаемой приведенной к ДИ погрешности измерений, % |
±0,2 |
|
Количество ИК |
2 |
|
ИК напряжения постоянного тока на мобильном АРМ технологического комплекта | |
|
Диапазон измерений напряжения постоянного тока, мВ |
от -10 до +10 |
|
Пределы допускаемой приведенной к ДИ погрешности измерений ИК в % |
±0,2 |
|
Количество ИК |
4 |
Основные технические характеристики СБИ приведены в таблице 3.
Таблица 3 - Основные технические характеристики СБИ
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
напряжение переменного тока (частотой от 49 до 51 Гц), В |
от 207 до 253 |
|
потребляемая мощность, В^А не более |
1500 |
|
Рабочие условия эксплуатации системы: | |
|
температура окружающей среды, °С |
от +10 до +30 |
|
относительная влажность воздуха при температуре +25 °С, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 87 до 107 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более: | |
|
Кросс-шкаф 1 |
600 х 330 х 760 |
|
Кросс-шкаф 2 |
600 х 330 х 760 |
|
Кросс-шкаф 3 |
600 х 330 х 760 |
|
Шкаф СБИ |
600 х 1800 х 760 |
|
Пост оператора в составе: | |
|
АРМ измерения |
400 х 400 х 60 |
|
АРМ управления |
600 х 200 х 600 |
|
Мобильный АРМ технологического комплекта |
300 х 200 х 150 |
|
ИБП |
300 х 200 х 150 |
|
Суммарная масса системы, кг, не более |
1500 |
Лист № 14 Всего листов 16
