Принцип действия ППЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

ППЦ состоят из металлической сварной цистерны с постоянным или переменным сечением круглой формы, установленной и закрепленной на шасси при помощи сварных и болтовых соединений. Цистерна может иметь теплоизоляцию. Ходовая часть ППЦ состоит из тележки с пневматической подвеской, тормозной системы с антиблокировочным устройством (АБС), тормоза стояночного, опор стояночных и электрооборудования. ППЦ является транспортной мерой полной вместимости (далее - ТМ) и может состоять из нескольких герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция ППЦ оборудована заливной горловиной. Указатель уровня налива из металлического уголка установлен в заливной горловине или полости цистерны.

ППЦ изготавливаются по заказу в любой цветовой гамме.

На корпусе ППЦ размещены надписи «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

• - горловину с указателем уровня;

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

956510-01/31;

956510-01/38;

956510-02/29;

956510-02/35;

956510-03/27;

956510-03/33;

956510-01/32;

956510-01/40;

956510-01/30;

956510-02/36;

956510-03/28;

956510-03/34;

956510-01/33;

956510-01/42;

956510-02/31;

956510-02/38;

956510-03/29;

956510-03/35;

956510-01/34;

956510-01/45;

956510-02/32;

956510-02/40;

956510-03/30;

956510-03/36;

956510-01/35;

956510-02/27;

956510-02/33;

956510-02/42;

956510-03/31;

956510-03/38;

956510-01/30;

956510-01/36;

956510-02/28;

956510-02/34;

956510-02/45;

956510-03/32;

956510-03/40;

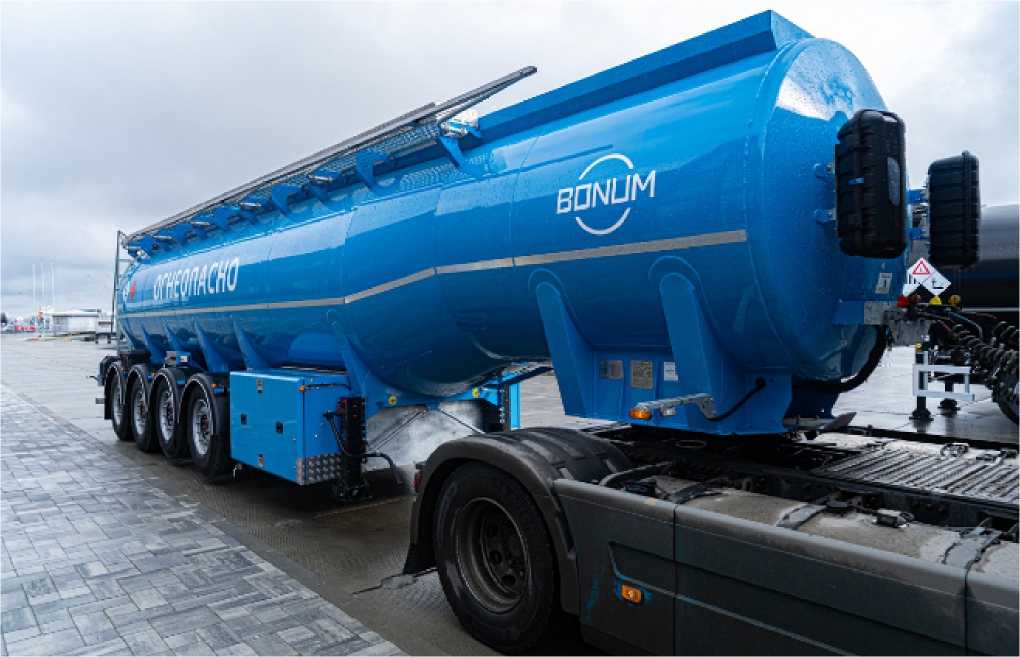

Рисунок 1 - Общий вид полуприцепа-цистерны 956611-01/35

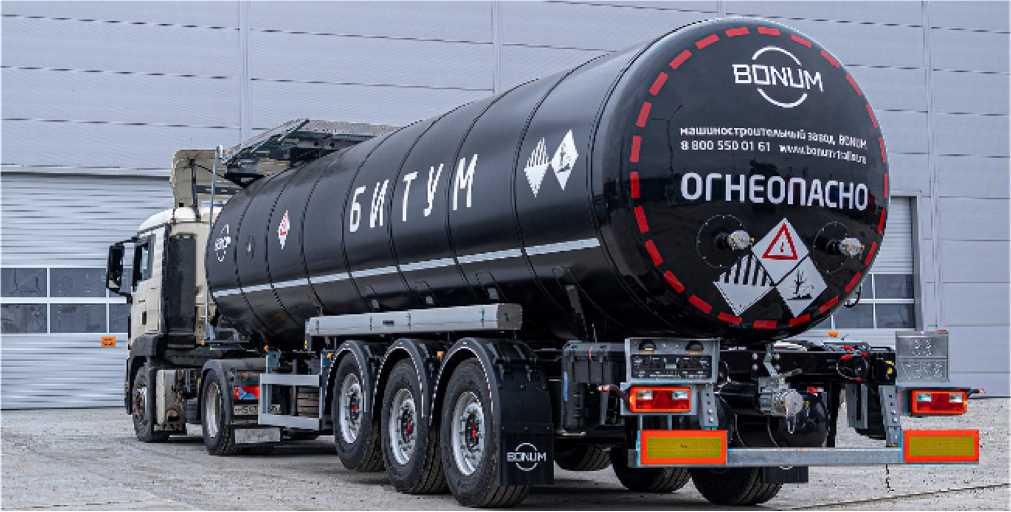

Рисунок 2 - Общий вид полуприцепа-цистерны 956510-02/32

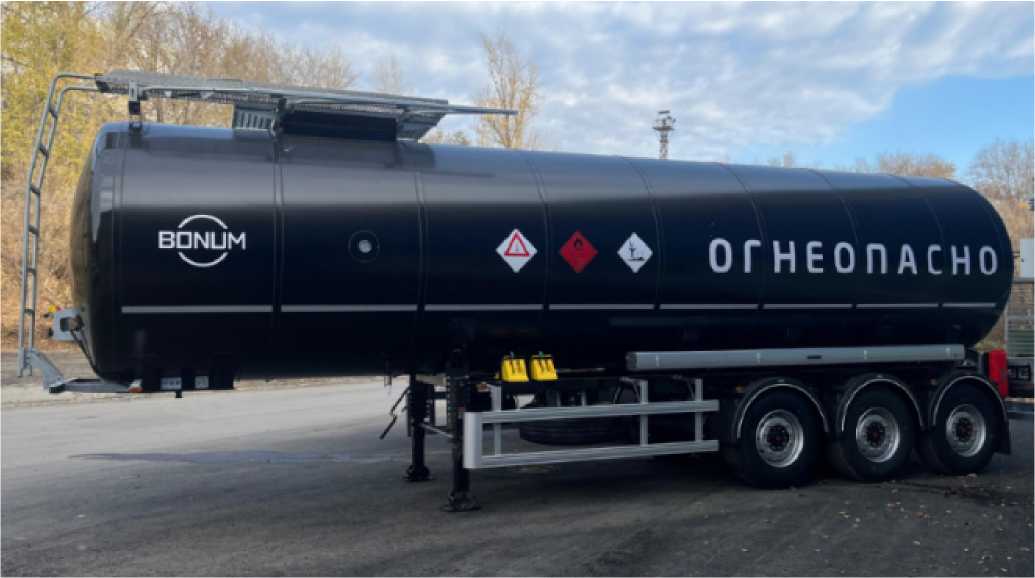

Рисунок 3 - Общий вид полуприцепа-цистерны 956510-03/31

Место расположения информационной таблички

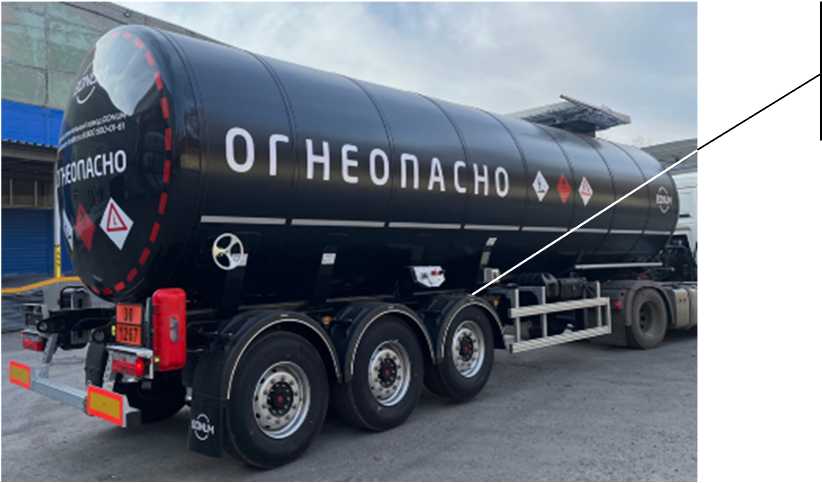

Рисунок 4 - Место расположения информационной таблички

ООО «БОНУМ Т АНКЕРС в

aiQlMUM

2

«БОНУМ ТАНКЕРС в

мпа FwT

МВ 1

МВ*

мав! uftn/vn

|дждд1 |«до«|

boootl lioootl

1 - место нанесения заводского номера

2 - место нанесения знака утверждения типа

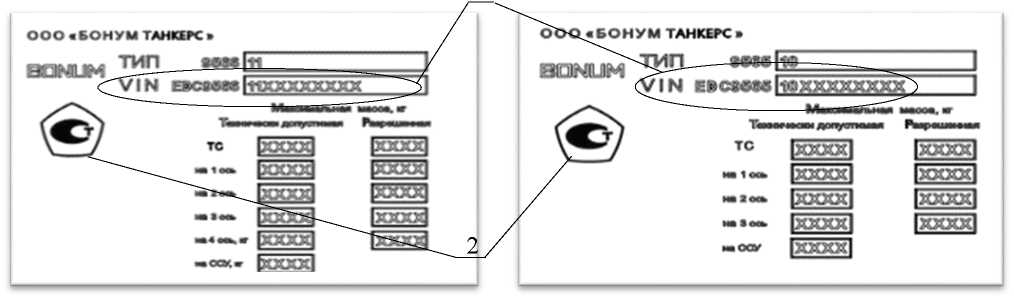

Рисунок 5 - Общий вид информационной таблички

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 6-9. Знак поверки наносится ударным способом на заклепку, крепящую указатель уровня налива.

VH/J//1L77.

верхний борт

цистерны

Эо-глепиз для начесени'Я знака поВврпи

Указатель цро&ня

Место iiw «лгчдгряия

•»нака поверки

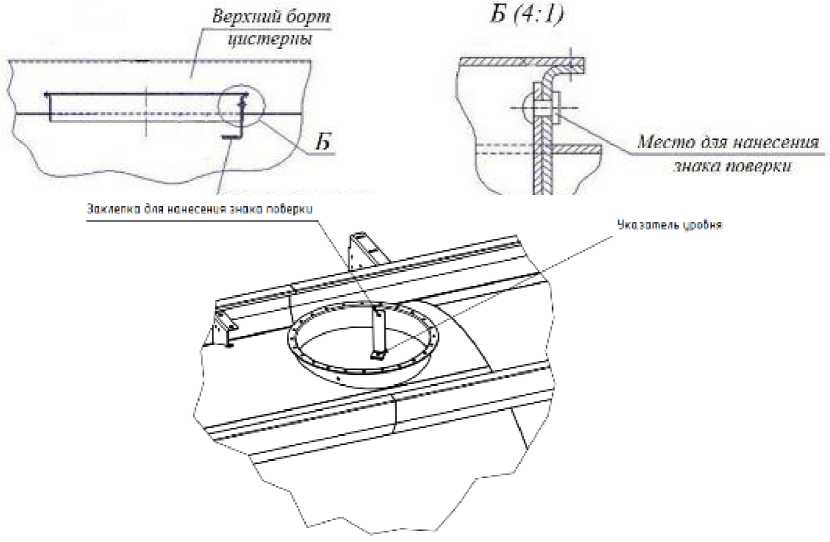

Рисунок 6 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки

цистерны

Место для нанесения

■гнино поверки

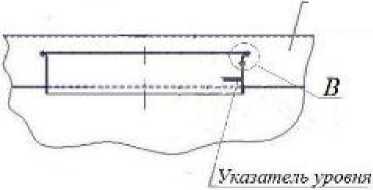

Рисунок 7 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны, обозначение места нанесения знака поверки

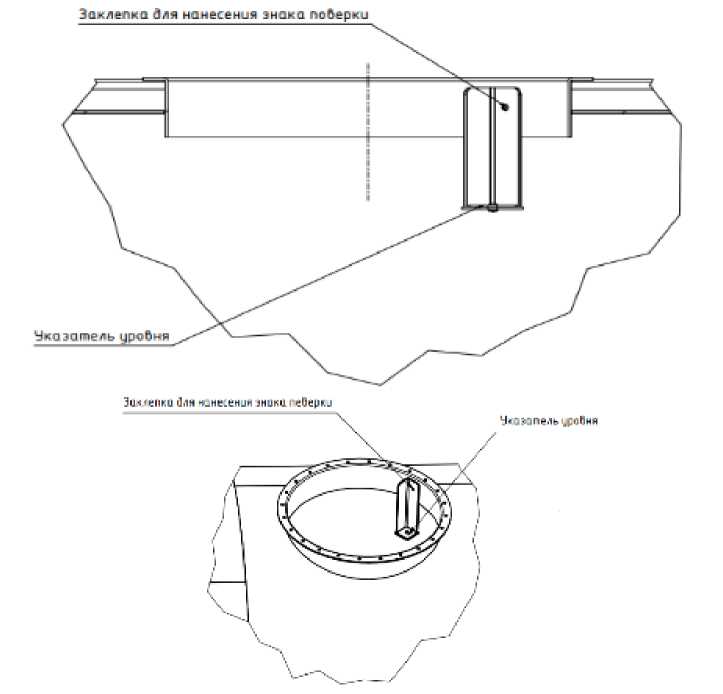

Рисунок 8 - Схема пломбировки от несанкционированного изменения положения усиленного указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки

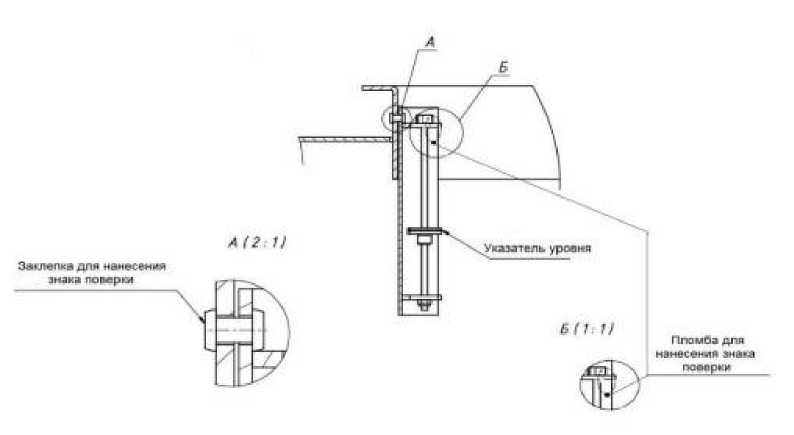

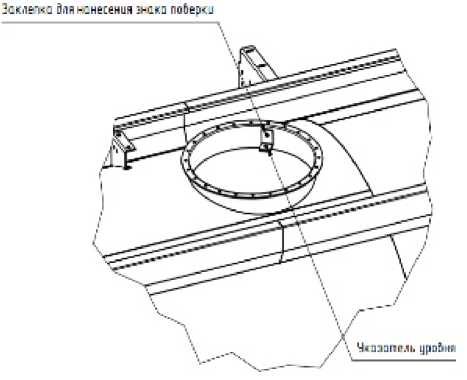

Рисунок 9 - Схема пломбировки от несанкционированного изменения положения регулируемого указателя уровня налива, обозначение места нанесения знака поверки

Таблица 5 - Комплектность средства . измерений

Таблица 1 - Метрологические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики
