Номер по Госреестру СИ: 95268-25
95268-25 Аппаратура спутниковой навигации
(АвтоГРАФ-АСН)
Назначение средства измерений:
Аппаратура спутниковой навигации АвтоГРАФ-АСН (далее - аппаратура) предназначена для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS одновременно, определения на их основе координат местоположения в системах координат WGS-84 и ПЗ-90 и скорости, а также синхронизации внутренней шкалы времени аппаратуры с национальной шкалой координированного времени UTC(SU).
Внешний вид.
Аппаратура спутниковой навигации
Рисунок № 1
Внешний вид.
Аппаратура спутниковой навигации
Рисунок № 2
Общие сведения
Дата публикации - 22.04.2025
Срок свидетельства - 21.04.2030
Номер записи - 197044
ID в реестре СИ - 1425180
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью НПО "ТехноКом" (ООО НПО "ТехноКом")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности -
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№776 от 2025.04.21 ПРИКАЗ Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Аппаратура спутниковой навигации (АвтоГРАФ-АСН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью НПО "ТехноКом" (ООО НПО "ТехноКом")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92373-24 17.06.2029 |
Контроллеры мониторинга бортовые, АвтоГРАФ Общество с ограниченной ответственностью НПО "ТехноКом" (ООО НПО "ТехноКом") (РОССИЯ г. Челябинск) |
ОТ МП |
4 года |
|
95268-25 21.04.2030 |
Аппаратура спутниковой навигации, АвтоГРАФ-АСН Общество с ограниченной ответственностью НПО "ТехноКом" (ООО НПО "ТехноКом") (РОССИЯ г. Челябинск) |
ОТ МП |
4 года |
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Кто поверяет Аппаратура спутниковой навигации (АвтоГРАФ-АСН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Аппаратура спутниковой навигации (АвтоГРАФ-АСН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Аппаратура работает под управлением специализированного программного обеспечения (далее - ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Конструкция аппаратуры исключает возможность несанкционированного влияния на ПО аппаратуры и измерительную информацию.
аблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ATGX |
|
Номер версии (идентификационный номер ПО) |
не ниже 13.30 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорт типографским способом и на информационную табличку корпуса аппаратуры.
Лист № 4
Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Функциональная схема» документа «АвтоГРАФ-АСН. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
ТУ 26.51.20-011-78817943-2023. Аппаратура спутниковой навигации АвтоГРАФ-АСН. Технические условия.
ПравообладательОбщество с ограниченной ответственностью НПО «ТехноКом»
(ООО НПО «ТехноКом»)
ИНН 7453151579
Адрес юридического лица: 454016, г. Челябинск, ул. Братьев Кашириных, д. 65
Телефон (факс): +7(351) 211-30-40
E-mail: info@tk-nav.ru
Web-сайт: https://www.tk-nav.ru/
Изготовитель
Общество с ограниченной ответственностью НПО «ТехноКом»(ООО НПО «ТехноКом»)
ИНН 7453151579
Адрес: 454016, г. Челябинск, ул. Братьев Кашириных, д. 65
Телефон (факс): +7(351) 211-30-40
E-mail: info@tk-nav.ru
Web-сайт: https://www.tk-nav.ru/
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт физико-технических и измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл.,
рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
«Всероссийский радиотехнических
г. Солнечногорск,
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Правообладатель
Общество с ограниченной ответственностью НПО «ТехноКом»(ООО НПО «ТехноКом»)
ИНН 7453151579
Адрес юридического лица: 454016, г. Челябинск, ул. Братьев Кашириных, д. 65
Телефон (факс): +7(351) 211-30-40
E-mail: info@tk-nav.ru
Web-сайт: https://www.tk-nav.ru/
Принцип действия аппаратуры основан на измерении псевдодальностей и доплеровских смещений частот по сигналам L1OF ГНСС ГЛОНАСС и L1C/A ГНСС GPS, определениия на их основе координат местоположения и скорости.
Параметры сигналов ГНСС согласно интерфейсному контрольному документу «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.
Отслеживаются сигналы ГНСС в зоне видимости на углах возвышения более 5° относительно местного горизонта.
Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей аппаратуры к обнаружению и отслеживанию сигналов навигационных космических аппаратов.
Конструктивно аппаратура представляет собой моноблок с антеннами (навигационная, GSM), центральным процессором, модулем энергонезависимой flash-памяти, модулем Bluetooth, навигационным приемником сигналов навигационных космических аппаратов ГНСС ГЛОНАСС и GPS, GSM модемами, драйвером питания, блоком входов/выходов, цифровым трехосевым акселерометром, шинами RS-232, RS-485, CAN и 1-Wire, разъемом USB Type-C.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на информационную табличку и на лицевую панель корпуса аппаратуры в местах, указанных на рисунках 1-2.
Знак поверки на корпус аппаратуры не наносится.
Обозначение мест нанесения знака утверждения типа, а также схема пломбировки от несанкционированного доступа представлены на рисунке 2.
Место нанесения серийного номера
АППАРАТУРА СПУТНИКОВОЙ НАВИГАЦИИ
Гк таи, AutoGRAPH
09
BD
wwwctoiusscmoM
S/N 1505357
comm
АСН
: gtat ?
NAV

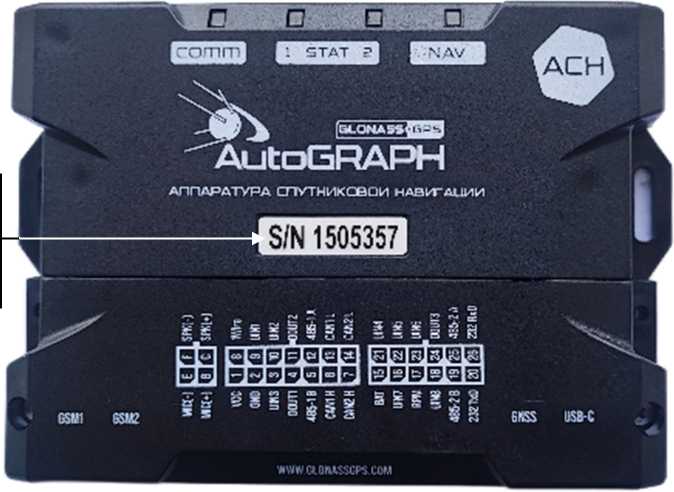

Рисунок 1 - Общий вид аппаратуры спутниковой навигации АвтоГРАФ-АСН (лицевая сторона)
Место
Место пломбировки
нанесения серийного номера
Место нанесения
знака утверждения типа

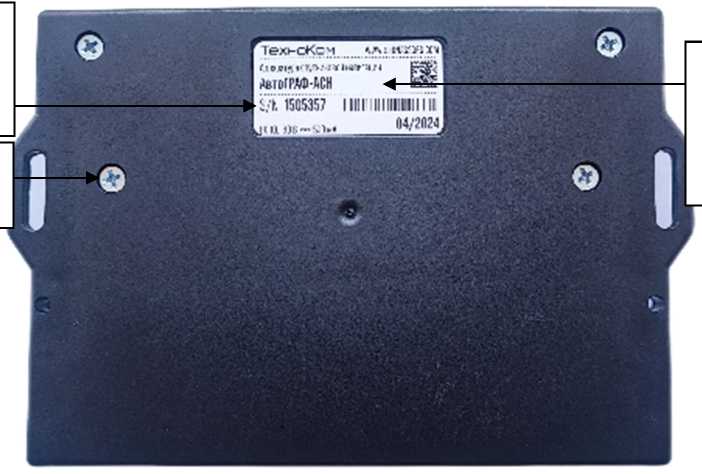

Рисунок 2 - Общий вид аппаратуры спутниковой навигации АвтоГРАФ-АСН (тыльная сторона)
аблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Аппаратура спутниковой навигации |
АвтоГРАФ-АСН |
1 шт. |
|
Кнопка «Сигнал бедствия» |
1 шт. | |
|
Антенна ГЛОНАСС/GPS |
1 шт. | |
|
Антенна GSM/UMTS |
2 шт. | |
|
Кабель питания (14-контактный) |
1 шт. | |
|
Кабель интерфейсный (12-контактный) |
1 шт. | |
|
Комплект разъема MicroFit (разъем + контакты) для подключения громкой связи |
- |
1 шт. |
|
Предохранитель 1А |
- |
1 шт. |
|
Держатель для предохранителя |
- |
1 шт. |
|
Руководство по эксплуатации |
РЭ 26.51.20-004-78817943-2023 |
1 экз.* |
|
Паспорт |
ПС 26.51.20-005-78817943-2023 |
1 экз. |
|
* - доступно на сайте изготовителя | ||
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Доверительные границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения в плане при работе по сигналам L1OF ГНСС ГЛОНАСС и L1C/A ГНСС GPS при скорости движения от 0 до 200 м/с и геометрическом факторе PDOP не более 3, м |
±2,5 |
|
Доверительные границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения высоты при работе по сигналам L1OF ГНСС ГЛОНАСС и L1C/A ГНСС GPS при скорости движения от 0 до 200 м/с и геометрическом факторе PDOP не более 3, м |
±4,25 |
|
Доверительные границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения скорости при работе по сигналам L1OF ГНСС ГЛОНАСС и L1C/A ГНСС GPS при скорости движения от 0 до 200 м/с и геометрическом факторе PDOP не более 3, м/с |
±0,1 |
|
Доверительные границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени аппаратуры с национальной шкалой координированного времени UTC(SU), мкс |
±1 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети постоянного тока, В |
от 10 до 60 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
138 |
|
- ширина |
92 |
|
- высота |
27 |
|
Масса, г, не более: |
185 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -40 до +70 |
|
- относительная влажность при температуре +25°С, %, не более |
93 |
