К настоящему типу средств измерений относятся контроллеры следующих модификаций: АвтоГРАФ-LX, АвтоГРАФ-SX и АвтоГРАФ-GX, которые отличаются друг от друга наличием или отсутствием Wi-Fi модуля, LTE модуля, внутренней аккумуляторной батареи, а так же степенью защиты корпуса и габаритными размерами.

Модификация контроллеров АвтоГРАФ-LX имеет два исполнения:

АвтоГРАФ-LX - контроллер в корпусе с внутренней антенной;

АвтоГРАФ-LX (Е) - контроллер в корпусе с внешней антенной.

Модификация контроллеров АвтоГРАФ-GX имеет двенадцать исполнений: АвтоГРАФ-GX - контроллер в корпусе с внешней антенной;

АвтоГРАФ-GX [IP54] - контроллер в защищенном корпусе с внешней антенной;

АвтоГРАФ-GX [АКБ] - контроллер в корпусе с внешней антенной, со встроенным, резервным источником питания;

АвтоГРАФ-GX [IP54, АКБ] - контроллер в защищенном корпусе с внешней антенной, со встроенным, резервным источником питания;

АвтоГРАФ-GX [LTE] - контроллер в корпусе с внешней антенной, с возможностью передачи данных по стандарту LTE;

АвтоГРАФ-GX [LTE, IP54] - контроллер в защищенном корпусе с внешней антенной, с возможностью передачи данных по стандарту LTE;

АвтоГРАФ-GX [LTE, АКБ] - контроллер в корпусе с внешней с возможностью передачи данных по стандарту LTE, со встроенным, резервным питания;

АвтоГРАФ-GX [LTE, IP54, АКБ] - контроллер в защищенном корпусе

АвтоГРАФ-GX Wi-Fi [IP54] - контроллер в защищенном корпусе с внешней антенной, с Wi-Fi модулем;

АвтоГРАФ-GX Wi-Fi | АКБ | - контроллер в корпусе с внешней антенной, с Wi-Fi модулем, со встроенным, резервным источником питания;

АвтоГРАФ-GX Wi-Fi [IP54, А^Б] - контроллер в защищенном корпусе с внешней антенной, с Wi-Fi модулем, со встроенным, резервным источником питания.

Принцип действия контроллеров основан на измерении псевдодальностей и доплеровских смещений частот по сигналам L1OF ГНСС ГЛОНАСС и L1C/A ГНСС GPS, определениия на их основе координат местоположения и скорости.

Параметры сигналов ГНСС согласно интерфейсному контрольному документу «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.

Отслеживаются сигналы ГНСС в зоне видимости на углах возвышения более 5° относительно местного горизонта.

Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей контроллеров к обнаружению и отслеживанию сигналов навигационных космических аппаратов.

Конструктивно контроллеры представляют собой моноблок с антеннами (навигационная, GSM, GSM/Wi-Fi (в случае Wi-Fi исполнения контроллеров)), центральным процессором, модулем энергонезависимой flash-памяти, навигационным приемником сигналов навигационных космических аппаратов ГНСС ГЛОНАСС и GPS, GSM модемом,Wi-Fi модулем (в случае Wi-Fi исполнения контроллеров), драйвером питания, блоком входов/выходов, цифровым трехосевым акселерометром и шиной RS-485, разъемом USB Type-C.

Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на информационную табличку и на лицевую панель корпуса контроллеров в местах, указанных на рисунках 1-14.

Знак поверки на корпус контроллеров не наносится.

Обозначение мест нанесения знака утверждения типа, а также схема пломбировки от несанкционированного доступа представлены на рисунках 1-14.

Место нанесения серийного номера

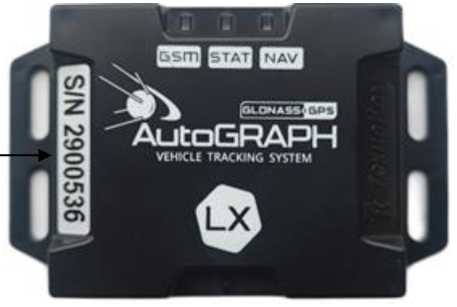

Рисунок 1 - Общий вид контроллеров модификации АвтоГРАФ-LX, исполнение АвтоГРАФ-LX (лицевая сторона)

АвюРАФ-кХ

S/N 2900536........iWlilin

Место нанесения

знака

утверждения типа

Место нанесения серийного номера

Место пломбировки

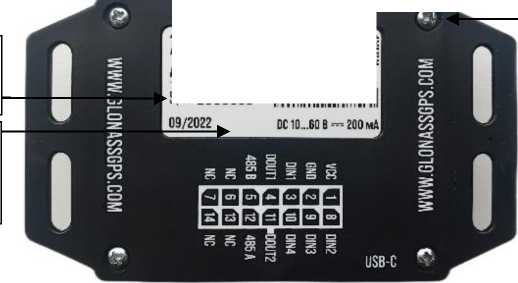

Рисунок 2 - Общий вид контроллеров модификации АвтоГРАФ-LX, исполнение АвтоГРАФ-LX (тыльная сторона)

Место нанесения серийного номера

Рисунок 3 - Общий вид контроллеров модификации АвтоГРАФ-LX, исполнение АвтоГРАФ-LX (Е) (лицевая сторона)

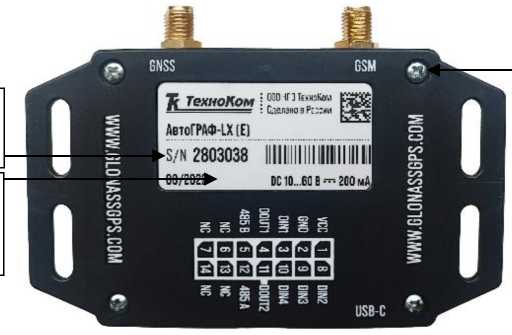

утверждения типа

Место нанесения

знака

Место нанесения серийного номера

Место пломбировки

Место нанесения серийного номера

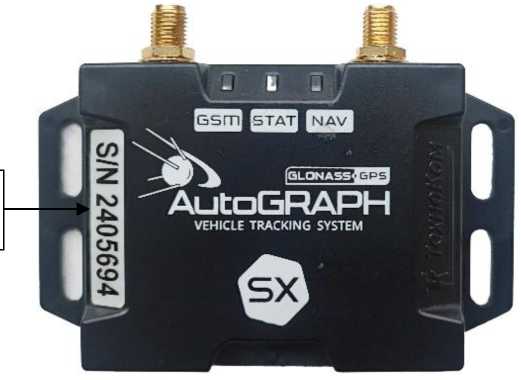

Рисунок 5 - Общий вид контроллеров модификации АвтоГРАФ-SX (лицевая сторона)

утверждения типа

Место нанесения знака

Место нанесения серийного номера

Место пломбировки

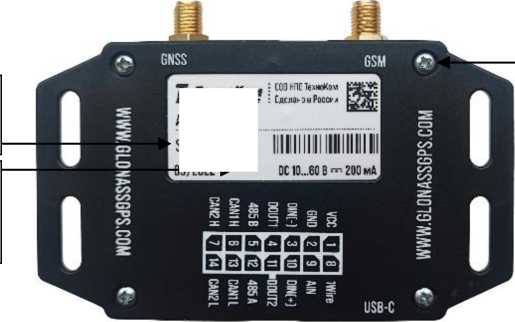

Рисунок 6 - Общий вид контроллеров модификации АвтоГРАФ-SX (тыльная сторона)

Место нанесения серийного номера

Место нанесения

знака утверждения типа

Место нанесения серийного номера

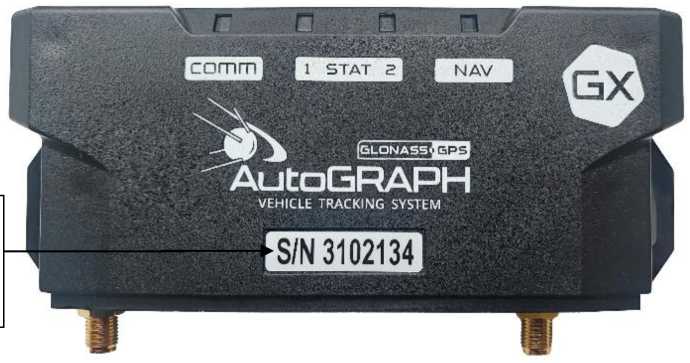

АвтоГРАФ-СХ LTE1

S/N 3102134

Место пломбировки

исполнения:

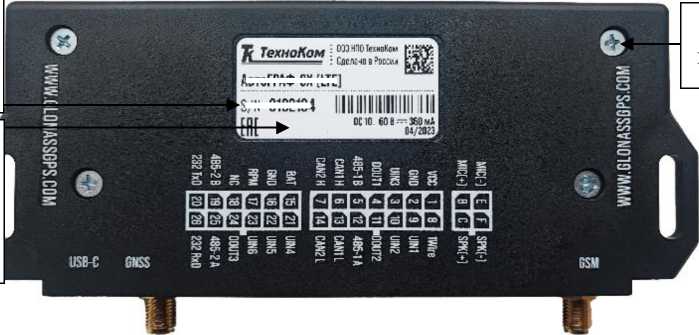

Рисунок 8 - Общий вид контроллеров модификации АвтоГРАФ-GX,

АвтоГРАФ-GX, АвтоГРАФ-GX [АКБ], АвтоГРАФ-GX [LTE], АвтоГРАФ-GX [LTE, АКБ] (тыльная сторона)

Место

нанесения серийного номера

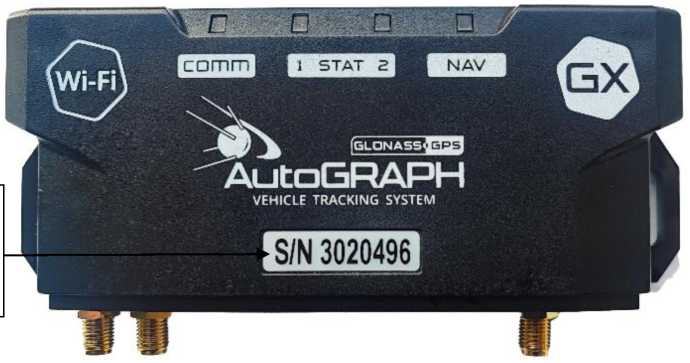

Рисунок 9 - Общий вид контроллеров модификации АвтоГРАФ-GX, исполнения: АвтоГРАФ-GX Wi-Fi, АвтоГРАФ-GX Wi-Fi [АКБ] (лицевая сторона)

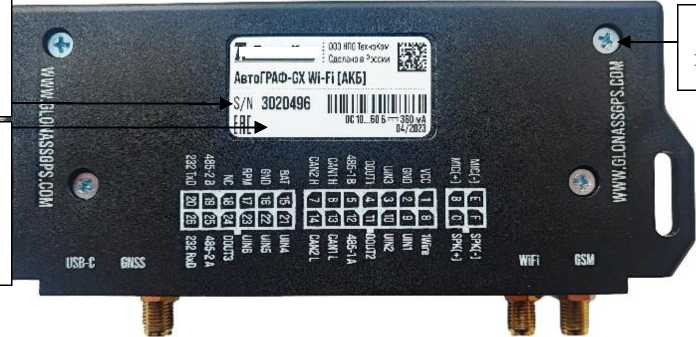

Место

нанесения

знака

утверждения типа

нанесения серийного номера

КТехноКом ■ „    ,

; CflCAiwae’xcw

Место пломбировки

Место нанесения серийного номера

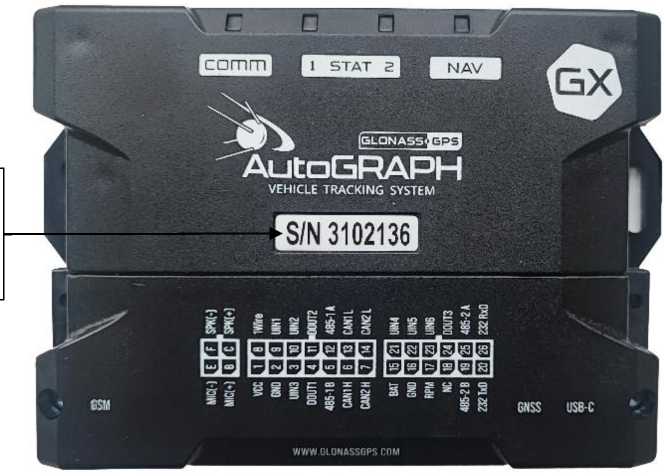

Рисунок 11 - Общий вид контроллеров модификации АвтоГРАФ-GX, исполнения: АвтоГРАФ-GX [IP54], АвтоГРАФ-GX [IP54, АКБ], АвтоГРАФ-GX [LTE, IP54], АвтоГРАФ-GX [LTE, IP54, АКБ], АвтоГРАФ-GX Wi-Fi [IP54], АвтоГРАФ-GX Wi-Fi [IP54, АКБ] (лицевая сторона)

Место пломбировки

Место нанесения серийного номера

Место нанесения знака утверждения типа

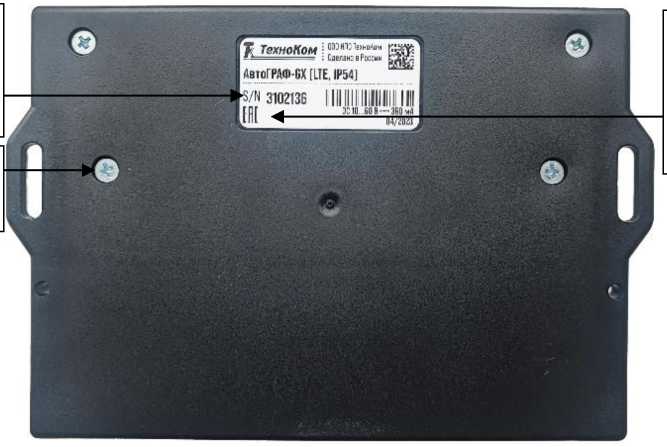

Рисунок 12 - Общий вид контроллеров модификации АвтоГРАФ-GX, исполнения: АвтоГРАФ-GX [IP54], АвтоГРАФ-GX [IP54, АКБ], АвтоГРАФ-GX [LTE, IP54], АвтоГРАФ-GX [LTE, IP54, АКБ], АвтоГРАФ-GX Wi-Fi [IP54], АвтоГРАФ-GX Wi-Fi [IP54, АКБ] (тыльная сторона)

Таблица 4 - Комплектность

Продолжение таблицы 4

* - кроме исполнения АвтоГРАФ-LX

** - только для исполнений с модулем Wi-Fi *** - только для модификации АвтоГРАФ-GX

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

таблицы 3
