Номер по Госреестру СИ: 95248-25
95248-25 Система измерений количества и параметров нефтегазоводяной смеси на объекте ДНС-4 с УПСВ Приразломного месторождения ЦППН-6
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и параметров нефтегазоводяной смеси на объекте ДНС-4 с УПСВ Приразломного месторождения 11,111111-6 (далее - СИКНС) предназначена для измерений массы нефтегазоводяной смеси и массы нетто нефти.
Внешний вид.
Система измерений количества и параметров нефтегазоводяной смеси на объекте ДНС-4 с УПСВ Приразломного месторождения ЦППН-6
Рисунок № 1
Внешний вид.
Система измерений количества и параметров нефтегазоводяной смеси на объекте ДНС-4 с УПСВ Приразломного месторождения ЦППН-6
Рисунок № 2
Общие сведения
Дата публикации - 22.04.2025
Срок свидетельства -
Номер записи - 197023
ID в реестре СИ - 1425146
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Закрытое акционерное общество "Аргоси" (ЗАО "Аргоси")
Страна - РОССИЯ
Населенный пункт - Тульская обл., Чернский район, пос. Воропаевский
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№770 от 2025.04.18 ПРИКАЗ Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Система измерений количества и параметров нефтегазоводяной смеси на объекте ДНС-4 с УПСВ Приразломного месторождения ЦППН-6 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество "Аргоси" (ЗАО "Аргоси")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84713-22 |
Система измерений количества и показателей качества нефти № 922 ПСП "Находка", Закрытое акционерное общество "Аргоси" (ЗАО "Аргоси") (РОССИЯ Тульская обл., Чернский район, пос. Воропаевский) |
ОТ МП |
1 год |
|
95248-25 |
Система измерений количества и параметров нефтегазоводяной смеси на объекте ДНС-4 с УПСВ Приразломного месторождения ЦППН-6, Обозначение отсутствует Закрытое акционерное общество "Аргоси" (ЗАО "Аргоси") (РОССИЯ Тульская обл., Чернский район, пос. Воропаевский) |
ОТ МП |
1 год |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Система измерений количества и параметров нефтегазоводяной смеси на объекте ДНС-4 с УПСВ Приразломного месторождения ЦППН-6 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система измерений количества и параметров нефтегазоводяной смеси на объекте ДНС-4 с УПСВ Приразломного месторождения ЦППН-6 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Система имеет программное обеспечение (ПО), реализованное в измерительно-вычислительном комплексе (ИВК) и в автоматизированном рабочем месте (АРМ) оператора. Идентификационные признаки ПО АРМ оператора СИКНС не выведены для индикации и недоступны пользователям системы.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК |
|
Идентификационное наименование ПО |
DNS4 |
|
Номер версии ПО |
06.09е |
|
Цифровой идентификатор ПО |
0259 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКНС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ВЯ-1791/2023 Инструкция. Масса нефти в составе нефтегазоводяной смеси. Методика измерений системой измерений количества и параметров нефти в нефтегазоводяной смеси (СИКНС) на ДНС-4 с УПСВ Приразломного месторождения ООО «РН-Юганскнефтегаз», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации 1791/01.00248-2014/2023 от 07.12.2023 г.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «РН-Юганскнефтегаз» (ООО «РН-Юганскнефтегаз»)
ИНН 8604035473
Юридический адрес: 628301, Ханты-Мансийский автономный округ - Югра, г.о. Нефтеюганск, г. Нефтеюганск, ул. Ленина, стр. 26
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
E-mail: info@csm72.ru
Web-сайт: ИйрзУ/тцсм.рф
Принцип действия СИКНС основан на прямом методе динамических измерений массы нефтегазоводяной смеси, с помощью счетчиков-расходомеров массовых. Выходные сигналы измерительных преобразователей счетчиков-расходомеров поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефтегазоводяной смеси и массу нетто нефти по реализованному в нем алгоритму.
Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты. Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. В состав СИКНС входят:
-
1) блок измерительных линий (БИЛ);
-
2) блок измерений показателей качества нефти (БИК), предназначенный для измерения параметров нефтегазоводяной смеси;
-
3) система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
Состав СИКНС с измерительными компонентами представлен в таблице 1.
Таблица 1 - Состав СИКНС
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion мод. CMF400 |
БИЛ |
45115-10 |
|
Датчики давления Метран 150 TG |
БИЛ, БИК |
32854-09 |
|
Преобразователи измерительные 3144Р |
БИЛ, БИК |
39539-08 |
|
Влагомеры сырой нефти ВСН- АТ.050.060.БМ-100 |
БИК |
62863-15 |
|
Влагомеры сырой нефти ВСН-АТ.050.40.БМ- 100 |
БИК |
42678-09 |
|
Преобразователи плотности жидкости измерительные 7835 |
БИК |
15644-06 |
|
Счетчик нефти турбинный МИГ-32Ш |
БИК |
26776-08 |
|
Контроллеры измерительные FloBoss S600+ |
СОИ |
57563-14 |
В состав СИКНС входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКНС обеспечивает выполнение следующих функций:
-
- прямые динамические измерения массы нефтегазоводяной смеси по каждой измерительной линии;
-
- отбор объединенной пробы в соответствии с ГОСТ 2517;
-
- контроль метрологических характеристик средств измерений без нарушения режима непрерывности процесса измерения с возможностью автоматического формирования и печати протоколов контроля метрологических характеристик;
-
- определение массы нефтегазоводяной смеси по СИКНС в целом;
-
- косвенные измерения массы нетто нефти по СИКНС в целом;
-
- СИКНС может вести измерение массы одновременно с применением трёх измерительных линий.
Место расположения СИКНС, заводской номер 107: ДНС-4 УПСВ Приразломного месторождения ЦППН-6. Пломбирование средств измерений, находящихся в составе СИКНС осуществляется согласно требований их описаний типа или МИ 3002-2006. Заводской номер в виде цифрового обозначения указан на информационной табличке установленной на стене блок-бокса СИКНС методом ударной маркировки.
Общий вид СИКНС представлен на рисунке 1. Место нанесения заводского номера указано на рисунке 2.

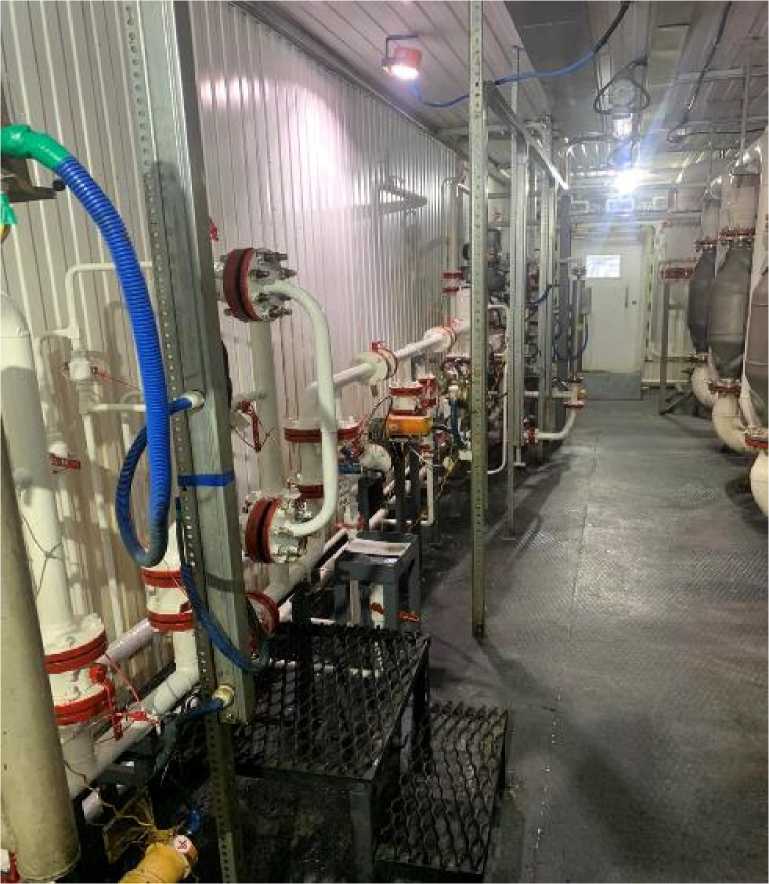

Рисунок 1 - Общий вид СИКНС
Of->O3i 1АчеНМ(4 ИЗДАЛИ::

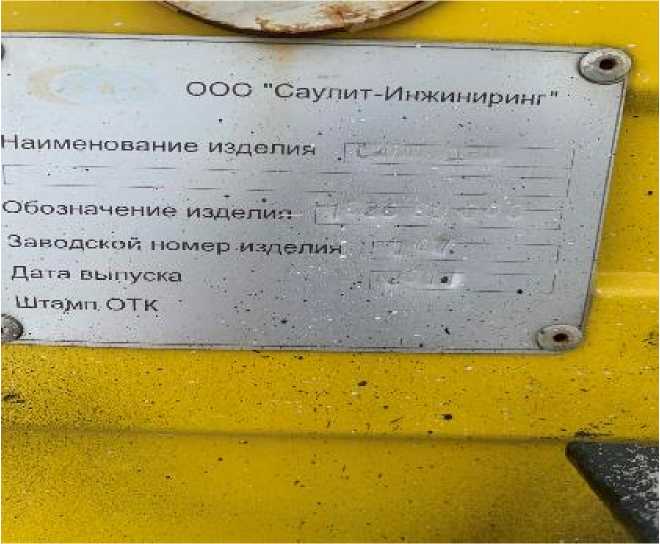

Рисунок 2 - Место нанесения заводского номера
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон массового расхода, т/ч |
от 40 до 1200 |
|
Пределы допускаемой относительной погрешности измерения массы нефтегазоводяной смеси, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе измеряемой среды, при содержании объемной доли воды в измеряемой среде, % - при определении массовой доли воды в лаборатории: от 0 до 5 включ. св. 5 до 15 включ. св. 15 до 25 включ. |
±1,0 ±(0,15 ф*+0,25) ±(0,075 ф*+1,375) |
|
- при использовании влагомеров сырой нефти: св. 5 до 15 включ. св. 15 до 35 включ. св. 35 до 50 включ. |
±(0,15 ф*+0,25) ±(0,075 ф*+1,375) ±(0,15 ф*-1,25) |
|
Примечания
| |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
4 (3 рабочих, 1 контрольно-резервная) |
|
Характеристики измеряемой среды:
|
от +25 до +38 от 1,03 до 4,00 от 866,5 до 869,5 от 1001 до 1005 50,0 от 0,8 до 1,0 не более 5 0,5 500 |
|
Режим работы |
непрерывный |
|
Условия эксплуатации: Температура окружающего воздуха, °C
|
от +5 до +35 от +18 до +25 |
