84713-22 Система измерений количества и показателей качества нефти № 922 ПСП "Находка"
( )
Назначение средства измерений:
Система измерений количества и показателей качества нефти № 922 ПСП «Находка» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Внешний вид.
Система измерений количества и показателей качества нефти № 922 ПСП "Находка"
Рисунок № 1
Общие сведения
Дата публикации - 25.06.2024
Срок свидетельства -
Номер записи - 186754
ID в реестре СИ - 1397614
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СИКН № 922, Нет модификации, MVTM10, 1 ИК обьемного расхода, ., -, ,,
Производитель
Изготовитель - Закрытое акционерное общество "Аргоси" (ЗАО "Аргоси")
Страна - РОССИЯ
Населенный пункт - Тульская обл., Чернский район, пос. Воропаевский
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Статистика
Кол-во поверок - 55
Выдано извещений - 0
Кол-во периодических поверок - 52
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№471 от 2022.02.25 ПРИКАЗ_Об утверждении типов средств измерений (19)
№1491 от 2024.06.24 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№3291 от 2022.12.27 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 25 февраля 2022 г. № 471 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 922 ПСП "Находка" ( )
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество "Аргоси" (ЗАО "Аргоси")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84713-22 |
Система измерений количества и показателей качества нефти № 922 ПСП "Находка", Закрытое акционерное общество "Аргоси" (ЗАО "Аргоси") (РОССИЯ Тульская обл., Чернский район, пос. Воропаевский) |
ОТ МП |
1 год |
|
95248-25 |
Система измерений количества и параметров нефтегазоводяной смеси на объекте ДНС-4 с УПСВ Приразломного месторождения ЦППН-6, Обозначение отсутствует Закрытое акционерное общество "Аргоси" (ЗАО "Аргоси") (РОССИЯ Тульская обл., Чернский район, пос. Воропаевский) |
ОТ МП |
1 год |
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Система измерений количества и показателей качества нефти № 922 ПСП "Находка" ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 20 | 3 | 17 | 0 | 20 | 3 | 17 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 35 | 16 | 0 | 35 | 0 | 35 | 0 | 35 |
Стоимость поверки Система измерений количества и показателей качества нефти № 922 ПСП "Находка" ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в ИВК и ПО автоматизированных рабочих мест (АРМ) оператора. Наименования ПО и идентификационные данные указаны в таблице 2. Метрологические характеристики системы указаны с учетом влияния ПО. Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Контроллеры FloBoss S600+ |
ПО АРМ Оператора «Metering-AT» | |
|
Идентификационное наименование ПО |
LinuxBinary.app |
MeteringAT.dll |
|
Номер версии (идентификационный номер) ПО |
06.09е/09е |
1.2.5.0 |
|
Цифровой идентификатор ПО |
0259 |
2c965f74cac3ced8b8c2a8cbf4569c5a |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
MD5 |
Знак утверждения типа
Знак утверждения типананосится в нижней части титульного листа инструкции по эксплуатации СИКН печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 922 ООО «Транснефть - Порт Козьмино».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 922 ПСП «Находка»Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Приказ Федерального агентства по техническому регулированию и метрологии (Рос-стан-дарт) от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделе-ева»)Адрес местонахождения: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-ая Азин-ская, д. 7 «а»
Юридический адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., 19
Телефон: (843) 272-70-62
Факс: (843) 272-00-32
E-mail: office@vniir.org
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти, транспортируемой по трубопроводам, с применением преобразователей объемного расхода, плотности, температуры и давления. Выходные электрические сигналы преобразователей объемного расхода, плотности, температуры и давления поступают на соответствующие входы измерительного контроллера, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
СИКН конструктивно состоит из блока измерительных линий (БИЛ) в составе трех рабочих и одной контрольно-резервной измерительных линий (ИЛ); блока измерений показателей качества нефти (далее - БИК); системы обработки информации.
В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1.
Таблица 1 - Состав СИКН
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи расхода жидкости турбинные MVTM Dy от 2” до 16”, MVTM Dy 10”* (далее - ТПР) |
16128-10 |
Продолжение таблицы 1
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Контроллеры измерительные FloBoss модели S600, S600+, модели S600+**(далее - ИВК) |
38623-11 |
|
Преобразователи плотности жидкости измерительные (мод. 7835, 7845, 7846, 7847) модели 7835 |
15644-06 |
|
Преобразователи плотности и вязкости жидкости измерительные (мод. 7825, 7826, 7827, 7828, 7829) модели 7829 |
15642-06 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-10 |
|
Влагомер нефти поточный УДВН-1пм |
14557-05 |
|
Преобразователи давления измерительные 3051 |
14061-10 |
|
Датчики температуры 644, 3144Р |
39539-08 |
|
Преобразователи измерительные 644, 3144Р |
14683-09 |
|
Преобразователи измерительные Rosemount 644, Rosemount 3144P |
56381-14 |
|
Расходомер UFM 3030 |
32562-09 |
|
Расходомер ультразвуковой, UFM 3030 |
48218-11 |
|
* - первичные измерительные преобразователи измерительных каналов объема (объемного расхода) нефти. ** - измерительные компоненты измерительных каналов объема (объемного расхода) нефти (вторичная часть измерительного канала). | |
СИКН обеспечивает выполнение следующих основных функций:
-
- автоматическое измерение массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;
-
- вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов определения массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды в аккредитованной испытательной лаборатории;
-
- измерение давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;
-
- проведение контроля метрологических характеристик (КМХ) ИК объемного расхода рабочих ИЛ по контрольно-резервной ИЛ;
-
- проведение поверки и КМХ ИК объемного расхода с применением установки поверочной трубопоршневой двунаправленной;
-
- автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
-
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;
-защиту информации от несанкционированного доступа программными средствами;
-
- регистрацию и хранение результатов измерений, формирование отчетов.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность измерений, средства измерений снабжены средствами защиты. Заводской номер СИКН нанесен на шильдик, установленный на СИКН.
Схема пломбировки СИКН от несанкционированного доступа и обозначение места нанесения знака поверки на ТПР представлена на рисунке 1. Знак поверки наносится давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах.
место нанесения

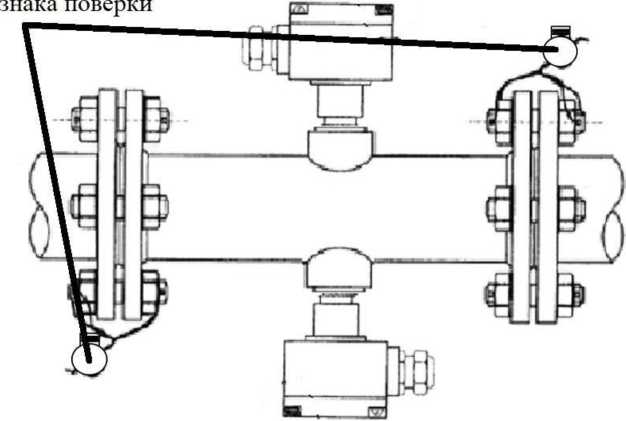

Рисунок 1 - Схема нанесения знака поверки СИКН
