Номер по Госреестру СИ: 95241-25
95241-25 Термометры сопротивления эталонные
(ПТС-100)
Назначение средства измерений:
Термометры сопротивления эталонные ПТС-100 (далее - термометры) предназначены для измерений температуры жидких, газообразных сред и твердых тел в диапазоне от минус 196 °С до плюс 419,527 °С, а также для проведения поверки средств измерений температуры в качестве рабочих эталонов 2-го и 3-го разрядов по Государственной поверочной схеме для средств измерений температуры, ч.1, 2.
Внешний вид.
Термометры сопротивления эталонные
Рисунок № 1
Внешний вид.
Термометры сопротивления эталонные
Рисунок № 2
Общие сведения
Дата публикации - 22.04.2025
Срок свидетельства - 18.04.2030
Номер записи - 197016
ID в реестре СИ - 1425139
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПТС-100, Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Владимирский завод "Эталон" (ООО "Владимирский завод "Эталон")
Страна - РОССИЯ
Населенный пункт - г. Владимир
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№770 от 2025.04.18 ПРИКАЗ Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Термометры сопротивления эталонные (ПТС-100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Владимирский завод "Эталон" (ООО "Владимирский завод "Эталон")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89538-23 18.07.2028 |
Термопреобразователи сопротивления платиновые, ТСП Общество с ограниченной ответственностью "Владимирский завод "Эталон" (ООО "Владимирский завод "Эталон") (РОССИЯ г. Владимир) |
ОТ МП |
2 года |
|
95241-25 18.04.2030 |
Термометры сопротивления эталонные, ПТС-100 Общество с ограниченной ответственностью "Владимирский завод "Эталон" (ООО "Владимирский завод "Эталон") (РОССИЯ г. Владимир) |
ОТ МП |
2 года |
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Кто поверяет Термометры сопротивления эталонные (ПТС-100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ООО "ВЛАДИМИРСКИЙ ЗАВОД "ЭТАЛОН" (RA.RU.311255) | 18 | 16 | 2 | 0 | 18 | 16 | 2 |
Стоимость поверки Термометры сопротивления эталонные (ПТС-100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ДДЖ 2.821.164 ПС «Термометр сопротивления эталонный ПТС-100. Паспорт», раздел «Приложение».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 (ч. 1, 2);
Технические условия ТУ 4211-017-02566817-2024 «Термометры сопротивления эталонные ПТС-100».
ПравообладательОбщество с ограниченной ответственностью «Владимирский завод «Эталон» (ООО «Владимирский завод «Эталон»)
ИНН 3327840405
Юридический адрес: 600005, г. Владимир, Промышленный пр-д, д. 2А, лит. А, помещ. 1
Телефон: (4922) 49-41-76, факс: (4922) 49-41-77
E-mail: omis@vladetalon.ru
Изготовитель
Общество с ограниченной ответственностью «Владимирский завод «Эталон» (ООО «Владимирский завод «Эталон»)ИНН 3327840405
Адрес: 600005, г. Владимир, Промышленный пр-д, д. 2А, лит. А, помещ. 1
Телефон: (4922) 49-41-76, факс: (4922) 49-41-77
E-mail: omis@vladetalon.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Е-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Владимирский завод «Эталон» (ООО «Владимирский завод «Эталон»)ИНН 3327840405
Юридический адрес: 600005, г. Владимир, Промышленный пр-д, д. 2А, лит. А, помещ. 1
Телефон: (4922) 49-41-76, факс: (4922) 49-41-77
E-mail: omis@vladetalon.ru
Принцип действия термометров основан на использовании зависимости электрического сопротивления платины от температуры.
Основной частью термометра является чувствительный элемент, представляющий собой резистор в виде спирали из платиновой проволоки диаметром 0,05 мм.
Для термометров ПТС-100 соединенные последовательно отрезки спирали укладываются в керамическую трубочку. К концам платиновой проволоки чувствительного элемента приварены четыре вывода из платины Пл1 по ГОСТ 21007-2014, жестко скрепленные с каркасом, к каждому из которых приварено по одному удлиняющему выводу из серебра Ср999 по ГОСТ 7222-75. Для изоляции выводных проводников применена четырехканальная синоксалиевая керамическая трубка. Чувствительный элемент с выводами заключен в герметизированную пробирку, изготовленную из стали. Пробирка заполнена сухим воздухом.
Термометры подразделяются на термометры 2 и 3 разряда.
Маркировка термометра выполнена методом лазерной гравировки на головке термометра и содержит: логотип завода-изготовителя, обозначение ПТС-100, заводской номер по принятой нумерации предприятия-изготовителя в формате не менее 4 арабских цифр, дату изготовления.
Нанесение знака поверки и пломбирование термометров не предусмотрено.
Общий вид средства измерений представлен на рисунке 1.

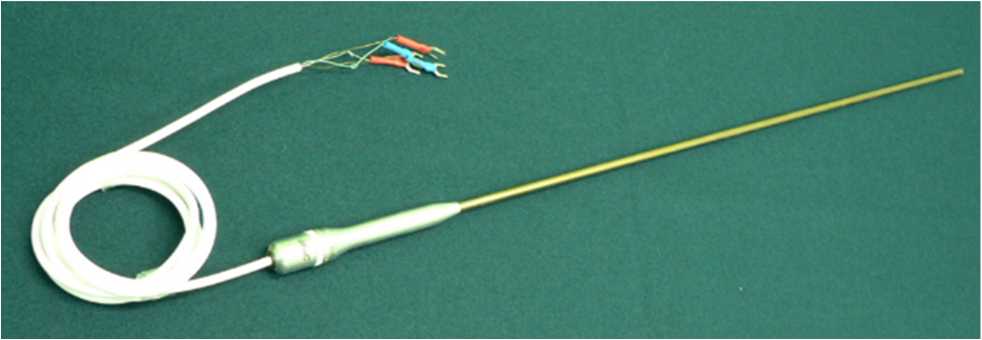

Рисунок 1 - Общий вид термометра

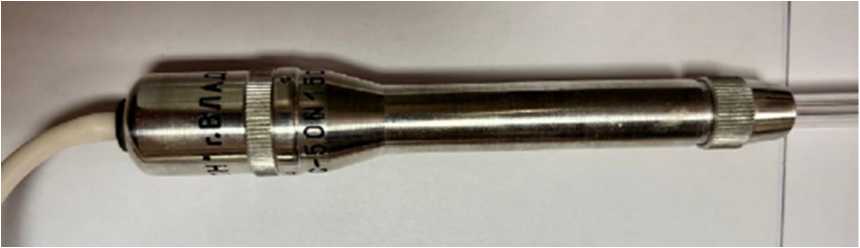

Рисунок 2 - Место нанесения заводского номера
аблица 1 -
|
Наименование характеристики |
Значение | |
|
2-й разряд |
3-й разряд | |
|
Диапазон измерений температуры, °С |
от -196 до +419,527 | |
|
Номинальное сопротивление термометров при температуре 0 °С, Ом |
100,00±О,05 | |
|
Отношение WGa сопротивления термометра при температуре плавления галлия к его сопротивлению в тройной точке воды, не менее |
1,11795 | |
|
Нестабильность термометров в температурном эквиваленте в тройной точке воды после отжига при температуре на 10 °С выше верхнего предела измерений, °С, не более |
0,002 |
0,004 |
|
Доверительная погрешность термометров при доверительной вероятности 0,95, °С, не более1) при температуре | ||
|
-196 °С(77 K) |
±0,02 |
±0,05 |
|
+0,01 °С |
±0,01 |
±0,02 |
|
+231, 928 °С |
±0,02 |
±0,04 |
|
+419, 527 °С |
±0,02 |
±0,07 |
|
Наименование характеристики |
Значение | |
|
2-й разряд |
3-й разряд | |
|
Электрическое сопротивление изоляции между выводами и | ||
|
корпусом термометров при температуре (20±5) °С и |
100 | |
|
относительной влажности (60±15)%, МОм, не менее | ||
|
Диаметр защитной трубки, мм, не более |
6 | |
|
Диаметр головки термометра, мм, не более |
20 | |
|
Длина монтажной части, мм, не более |
670 | |
|
Масса, г, не более |
120 | |
|
Условия эксплуатации | ||
|
- температура окружающего воздуха, °С |
от +15 до +30 | |
|
- относительная влажность воздуха, %, не более |
до 80 | |
|
- атмосферное давление, кПа |
от 84 до 106,7 | |
|
1) Интерполяция значений погрешности в диапазоне температуры - линейная. | ||
аблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до метрологического отказа, ч или циклов охлаждения -нагрев, не менее |
1000 или 50 |
|
Срок службы, лет, не менее |
5 |
|
Г арантийный срок, лет |
1 |
