Номер по Госреестру СИ: 89538-23
89538-23 Термопреобразователи сопротивления платиновые
(ТСП)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые ТСП (далее - ТС) предназначены для измерений температуры жидких и газообразных сред не агрессивных к материалу защитной арматуры

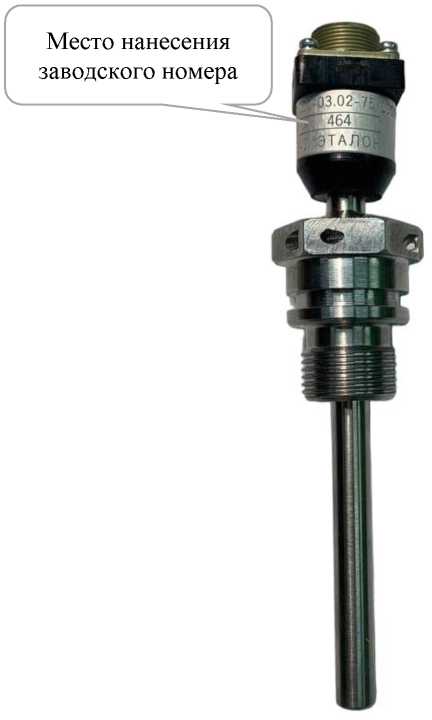

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Общие сведения
Дата публикации - 19.07.2023
Срок свидетельства - 18.07.2028
Номер записи - 191509
ID в реестре СИ - 1409896
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТСП 001-03.02.75В, ТСП 001-03.01-75, ТСП 001-03-75-1-В, ТСП 001-03-75,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Владимирский завод "Эталон" (ООО "Владимирский завод "Эталон")
Страна - РОССИЯ
Населенный пункт - г. Владимир
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.
Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 236
Выдано извещений - 5
Кол-во периодических поверок - 167
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1483 от 2023.07.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (ТСП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Владимирский завод "Эталон" (ООО "Владимирский завод "Эталон")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89538-23 18.07.2028 |
Термопреобразователи сопротивления платиновые, ТСП Общество с ограниченной ответственностью "Владимирский завод "Эталон" (ООО "Владимирский завод "Эталон") (РОССИЯ г. Владимир) |
ОТ МП |
2 года |
|
95241-25 18.04.2030 |
Термометры сопротивления эталонные, ПТС-100 Общество с ограниченной ответственностью "Владимирский завод "Эталон" (ООО "Владимирский завод "Эталон") (РОССИЯ г. Владимир) |
ОТ МП |
2 года |
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Термопреобразователи сопротивления платиновые (ТСП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 14 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ООО "ВЛАДИМИРСКИЙ ЗАВОД "ЭТАЛОН" (RA.RU.311255) | 172 | 65 | 69 | 103 | 0 | 172 | 69 | 103 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 50 | 50 | 0 | 50 | 5 | 0 | 0 | 0 |
Стоимость поверки Термопреобразователи сопротивления платиновые (ТСП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 5 «Устройство, подготовка к работе и указания по эксплуатации» документа ДДЖ5.182.023ПС Паспорт.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические условия и методы испытаний;
Международный стандарт МЭК 60751:2008 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины;
ТУ 4211-006-02566817-2022 Термопреобразователи сопротивления платиновые ТСП.
Правообладатель
Общество с ограниченной ответственностью «Владимирский завод «Эталон»
(ООО «Владимирский завод «Эталон»)
ИНН: 3327840405
Юридический адрес: 600036, г. Владимир, ул. Лакина, д. 1 А, эт. 1, помещ. 3
Тел.: +7 (4922) 49-41-76;
факс: +7 (4922) 49-41-77;
E-mail: omis@vladetalon.ru
Изготовитель
Общество с ограниченной ответственностью «Владимирский завод «Эталон»(ООО «Владимирский завод «Эталон»)
ИНН: 3327840405
Юридический адрес: 600036, г. Владимир, ул. Лакина, д.1 А, 1 этаж, помещ.3
Адрес места осуществления деятельности: 600036, г. Владимир, ул. Лакина, д. 1 А, эт. 1, помещ. 3
Тел.: +7 (4922) 49-41-76; факс: +7 (4922) 49-41-77;
E-mail: omis@vladetalon.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. 1 Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Владимирский завод «Эталон»
(ООО «Владимирский завод «Эталон»)
ИНН: 3327840405
Юридический адрес: 600036, г. Владимир, ул. Лакина, д. 1 А, эт. 1, помещ. 3
Тел.: +7 (4922) 49-41-76;
факс: +7 (4922) 49-41-77;
E-mail: omis@vladetalon.ru
Принцип действия ТС основан на известной зависимости сопротивления платинового термочувствительного элемента (далее - ЧЭ) тонкопленочного или проволочного типа от температуры.
Основной частью ТС является резистор в виде спирали из платиновой проволоки, помещенной в четырехканальный керамический изолятор. С целью защиты спирали от механического повреждения концы изолятора заделаны термостойким материалом. Выводы спирали припаяны к удлиняющим проводам, соединенным в соединенным с соединителем.
Монтаж ТС осуществляется при помощи резьбового соединения. Измерительная вставка состоит из двух ЧЭ с минеральной изоляцией проводов с номинальной статической характеристикой (НСХ) преобразования типа «100П» по ГОСТ 6651-2009 (МЭК 60751). Схема соединения внутренних проводников ТС с ЧЭ: 4-х проводная
ТС выпускаются в двух модификациях ТСП 001-03.01-75 и ТСП 001-03.02-75, отличающиеся способом подключения.
Заводские номера в виде цифрового обозначения, наносятся на корпус ТС методом лазерной гравировки.
Знак поверки наносится на свидетельство о поверке в соответствии с Порядком проведения поверки, установленным нормативно-правовыми актами в области обеспечения единства измерений. Пломбирование ТС не предусмотрено.
Внешний вид ТС представлен на рисунке 1
Рисунок 1 - Общий вид ТС
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры ТС, °С: |
от -50 до +100 |
|
Классы допуска в соответствии с ГОСТ 6651-20091) |
А, В |
|
Пределы допускаемого отклонения сопротивления ТС НСХ в температурном эквиваленте, °С, в зависимости от класса допуска:
|
±(0,15+O,0O2-|t|)2) ±(0,3+0,005-|t|)2) |
|
Примечание:
| |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации:
|
от -50 до +50 85 |
|
Габаритные размеры, мм, не более:
|
75 8 |
|
Масса, г, не более |
170 |
|
Срок эксплуатации, лет, не менее |
16,5 |
|
Средняя наработка на отказ, ч, не менее |
13000 |
