Системы противоаварийной защиты НTпpo-TFS600 представляют собой измерительно-вычислительные и управляющие комплексы функциональной безопасности, предназначенные для использования в системах аварийного отключения (ESD), системах обнаружения пожара и газа (F&GS) и системах управления горелкой (BMS).

Принцип действия комплексов заключается в непрерывном измерении входных сигналов силы постоянного тока, преобразований аналоговых сигналов в цифровой код при помощи 16-бит разрядного АЦП и последующей передаче измеренных значений в виде цифровых сигналов в модуль ЦПУ для регистрации и архивировании измеренных значений, с последующей передачей по каналам связи для отображения данных на операторских и инженерных станциях, а также формировании выходных информационных, управляющих, аварийных и дискретных сигналов на основе измерений параметров технологических процессов.

Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу функциональных модулей, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя.

Измерительные каналы формируются на базе следующих компонентов:

• - многоканальных терминальных плат, обеспечивающих подключение внешних линий связи к модулям входных сигналов;

• - многоканальных модулей входных сигналов, осуществляющих прием и преобразование входных электрических сигналов;

• - модулей ЦПУ, осуществляющих обработку измерительной информации, полученной от модулей входных сигналов, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования, и отображения результатов измерений на инженерных или операторских станциях на базе ПК.

В общем случае, в состав комплексов входят следующие основные компоненты:

• - основное шасси KT600A установленное в 19-дюймовую стойку;

• - функциональные модули, которые устанавливаются в основное шасси. Возможно размещение до 14 функциональных модулей в основном шасси.

• - многоканальные терминальные платы, устанавливаемые на панели стойки и подключенные к соответствующим каналам функциональных модулей:

- KT641A - 32-канальная терминальная плата цифровых входов;

• - KT642A - 32-канальная терминальная плата релейного блока;

• - KT643A - 32-канальная терминальная плата аналоговых входов.

• - коммутирующие кабели связи (шины I/O) KT673-1.5, предназначенные для коммутации основного шасси и шасси расширений с терминальными платами.

• - функциональные модули:

• - KT604A - модуль управления системным режимом;

• - KT 610A - модуль ЦПУ;

• - KT620A - сетевой коммуникационный модуль;

• - KT631A - 32-канальный модуль цифрового ввода;

• - KT632A - 32-канальный модуль цифрового вывода;

• - KT633A - 32-канальный модуль аналогового ввода;

• - KT642A_TR - 8-канальный выходной релейный блок.

• - модуль управления питанием KT603A, преобразующий напряжение питания переменного тока внешнего источника в 24 В постоянного тока, устанавливаемый в основное шасси.

Заводской номер комплексов в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр и разделенного тире, наносится на идентификационную табличку методом печати, наклеиваемую на левую боковую сторону основного шасси.

Место нанесения знака поверки не предусмотрено.

Пломбирование комплексов не предусмотрено. Защита от несанкционированного доступа предусмотрена виде переключателя на передней панели модуля управления системным режимом основного шасси, который блокирует конфигурирование комплексов и переключается специализированным ключом. Предусмотрено закрытие стойки на ключ.

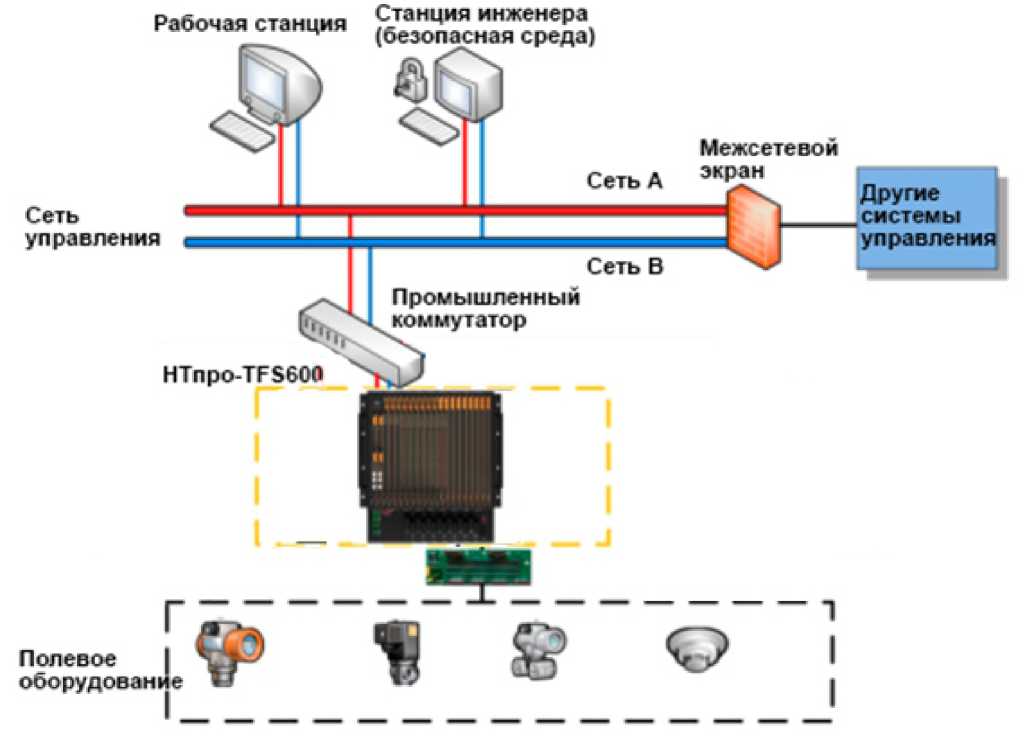

Архитектура комплексов приведена на рисунке 1.

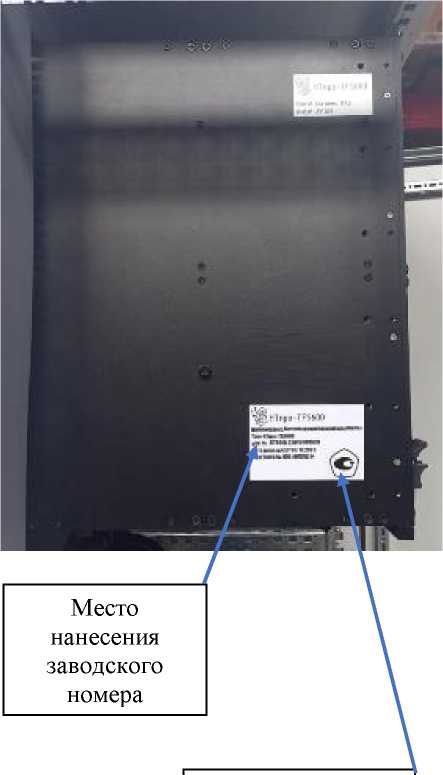

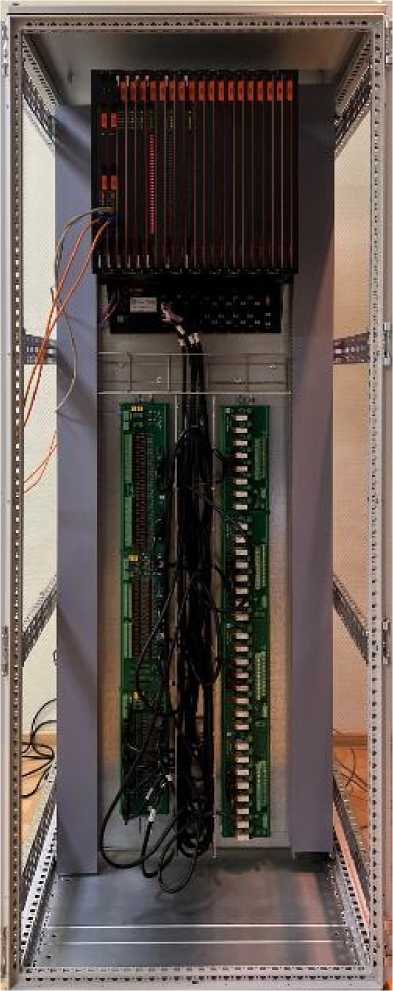

Общий вид комплексов и вид слева основного шасси комплексов с указанием места нанесения идентификационной таблички, знака утверждения типа и заводского номера приведен на рисунке 2.

Л'.^НШИП

Рабочая станция

Сеть А

Сеть управления

Сеть 8 Промышленный коммутатор

К74

< 'б,

ч."

HTnpo-TFS60(*

Станция инженера (безопасна я среда) 4Й <srr

Межсетевой экран ю-

Полевое оборудование

Другие системы управления

Рисунок 1 - Архитектура комплексов HTnpo-TFS600

Место нанесения знака утверждения типа

Рисунок 2 - Общий вид комплексов и вид слева основного шасси с указанием мест расположения идентификационной таблички, мест нанесения знака утверждения типа и заводского номера.

Таблица 5 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности
