Номер по Госреестру СИ: 95146-25
95146-25 Системы автоматизированные управления технологическим процессом
(НТпро-ОNT6000)
Назначение средства измерений:
Системы автоматизированные управления технологическим процессом HTnpo-ONT6000 (далее по тексту - комплексы) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, электрического сопротивления постоянного тока, частоты периодических сигналов от измерительных преобразователей (далее по тексту - ИП) различных типов с возможностью регистрации, хранения, отображения, обработки и анализа полученной информации, а так же воспроизведений силы постоянного электрического тока, формирования управляющих, аварийных и дискретных сигналов на основе измерений параметров технологических процессов.
Внешний вид.
Системы автоматизированные управления технологическим процессом

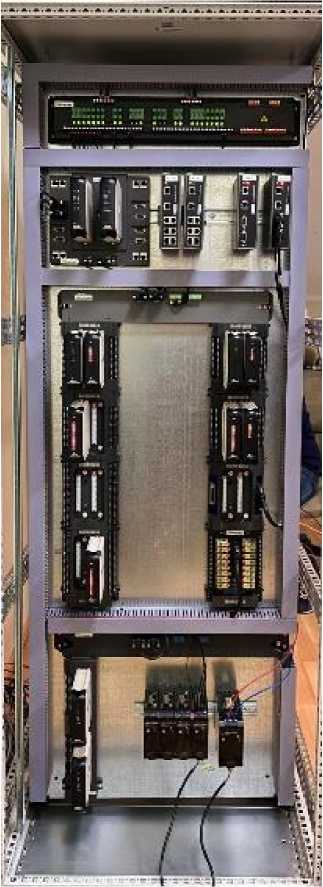

Рисунок № 1
Внешний вид.
Системы автоматизированные управления технологическим процессом
Рисунок № 2
Внешний вид.
Системы автоматизированные управления технологическим процессом
Рисунок № 3
Общие сведения
Дата публикации - 16.04.2025
Срок свидетельства - 11.04.2030
Номер записи - 196955
ID в реестре СИ - 1424969
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ИМПЕКС-1" (ООО "ИМПЕКС-1")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№735 от 2025.04.11 ПРИКАЗ Об утверждении типов средств измерений (14)
№735 от 2025.04.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Системы автоматизированные управления технологическим процессом (НТпро-ОNT6000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ИМПЕКС-1" (ООО "ИМПЕКС-1")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95146-25 11.04.2030 |
Системы автоматизированные управления технологическим процессом, НТпро-ОNT6000 Общество с ограниченной ответственностью "ИМПЕКС-1" (ООО "ИМПЕКС-1") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
95223-25 16.04.2030 |
Системы противоаварийной защиты, НТпро-TFS600 Общество с ограниченной ответственностью "ИМПЕКС-1" (ООО "ИМПЕКС-1") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Системы автоматизированные управления технологическим процессом (НТпро-ОNT6000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы автоматизированные управления технологическим процессом (НТпро-ОNT6000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разделяется встроенное и внешнее ПО.
Встроенным ПО является ПО модулей контроллера и модулей ввода/вывода, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается на заводе-изготовителе в процессе производственного цикла, оно не доступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Внешнее ПО представляет собой ПО верхнего уровня «KVIEW/DS-RT» и позволяет идентифицировать встроенное ПО модулей, выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом видах на мониторах ПК, а также архивировать и просматривать результаты ранее выполненных измерений и не вносит изменения в измерительную и другую информацию. Предусмотрено разделение прав пользователей и защита паролем.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО комплексов приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KVIEW/DS-RT |
|
Номер версии (идентификационный номер) ПО, не ниже |
5.0 |
|
Цифровой идентификатор ПО |
- |
Таблица 3 - Идентификационные данные встроенного ПО
|
Идентификационное наименование ПО, соответствующее обозначению модуля |
Номер версии (идентификационный номер) ПО, не ниже |
Цифровой идентификатор ПО |
|
KM231A |
5.1.00 | |
|
KM231D |
5.1.00 | |
|
KM231H |
5.2.00 | |
|
KM231J |
5.1.00 | |
|
KM232A |
1.0.00 | |
|
KM233A |
1.0.00 | |
|
KM233B |
4.0.00 | |
|
KM236A |
5.3.00 | |
|
KM236B |
3.1.00 | |
|
KM236C |
5.3.00 | |
|
KM236D |
5.1.00 | |
|
KM236E |
5.1.00 | |
|
KM237A |
5.2.00 | |
|
KM950D-H |
8.1.0001 |
Знак утверждения типа
Знак утверждения типананосится на идентификационную табличку методом печати согласно схеме, указанной на рисунке 2 и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1. «Общее описание» руководства по эксплуатации НТПР.424359.002 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Государственная поверочная схема для средств измерений времени и частоты»;
НТПР.424359.001 ТУ «Системы автоматизированные управления технологическим процессом НТпро-ОNT6000. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ИМПЕКС-1» (ООО «ИМПЕКС-1»)
ИНН 9703081105
Юридический адрес: 123112, г. Москва, вн. тер. г. муниципальный округ Пресненский, наб. Пресненская, д.10, стр.2, эт. 11, помещ. 97, ком. 2, оф. 274
Телефон: + 7 925 411-28-06
E-mail: oleg.sidelev@h-xgroup.com
Web-сайт: www.h-xgroup.com
Изготовитель
Общество с ограниченной ответственностью «ИМПЕКС-1» (ООО «ИМПЕКС-1»)ИНН 9703081105
Адрес: 123112, г. Москва, вн. тер. г. муниципальный округ Пресненский, наб.
Пресненская, д. 10, стр. 2, эт. 11, помещ. 97, ком. 2, оф. 274
Телефон: + 7 925 411-28-06
E-mail: oleg.sidelev@h-xgroup.com
Web-сайт: www.h-xgroup.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «ИМПЕКС-1» (ООО «ИМПЕКС-1»)ИНН 9703081105
Юридический адрес: 123112, г. Москва, вн. тер. г. муниципальный округ Пресненский, наб. Пресненская, д.10, стр.2, эт. 11, помещ. 97, ком. 2, оф. 274
Телефон: + 7 925 411-28-06
E-mail: oleg.sidelev@h-xgroup.com
Web-сайт: www.h-xgroup.com
Принцип действия комплексов заключается в измерении силы постоянного электрического тока, постоянного электрического напряжения, электрического сопротивления и частоты периодических сигналов от ИП различных типов или других источников, преобразований аналоговых сигналов в цифровой код при помощи 16-бит разрядного АЦП и последующей передаче измеренных значений в виде цифровых сигналов в контроллер, регистрации и архивировании измеренных значений, отображении данных на операторских и инженерных станциях, а также воспроизведений силы постоянного электрического тока при помощи 12-разрядного ЦАП, и формировании выходных информационных и управляющих сигналов комплексов.
Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству стоек, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя.
Комплексы поддерживают подключение восьми сетевых доменов, и к каждому сетевому домену подключается не более 64 пар контроллеров и 64 операторских станций.
Комплексы состоят из стоек с установленными функциональными модулями: модулей контроллера, модулей связи, модулей цифрового ввода, модулей цифрового вывода, модулей аналогового ввода, модулей аналогового вывода. Модули, доступные к размещению в комплексах указаны в таблице 1. Размещение модулей производится с передней и с задней стороны стоек. Возможно различное размещение модулей в стойках по согласованию с пользователем.
В общем случае, в состав стойки комплексов входят следующие основные компоненты:
-
- 2 модуля контроллера;
-
- оборудование связи;
-
- до 36 модулей входных/выходных сигналов (далее по тексту - модули ввода/вывода);
-
- многоканальные клеммные панели, устанавливаемые в основных и дополнительных приборных стойках, соответствующие каналам модулей ввода/вывода;
-
- коммутирующие кабели связи (далее по тексту - шины ввода/вывода), предназначенные для коммутации модулей контроллеров стойки с модулями ввода/вывода;
-
- модули ввода/вывода;
-
- система питания постоянного тока, включающая модули электропитания, преобразующие напряжение переменного тока внешнего источника в 24 В и 48 В постоянного тока, блок распределения электропитания 24 В постоянного тока и элементы защиты цепей электропитания (автоматы, предохранители и т.п.).
Измерительные каналы формируются на базе следующих компонентов:
-
- многоканальных клеммных панелей для внешних подключений к комплексам;
-
- многоканальных модулей ввода/вывода, осуществляющих прием и преобразование входных/выходных электрических сигналов;
-
- программируемых контроллеров, осуществляющих обработку измерительной информации, полученной от модулей ввода/вывода, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования, и отображения результатов измерений на инженерных или операторских станциях на базе ПК.
Таблица 1 - Модули, доступные к размещению в комплексах
|
Обозначение модуля |
Наименование модуля |
|
KM950D-H |
Центральный управляющий контроллер |
|
BM131B |
Системная шина центрального управляющего контроллера |
|
KM231A |
Модуль аналогового ввода 8-канальный |
|
KM231D |
Модуль аналогового ввода 8-канальный с HART протоколом |
|
KM231H |
Модуль аналогового ввода 16-канальный |
|
KM231J |
Модуль аналогового ввода 16-канальный с HART протоколом |
|
KM232A |
Модуль ввода сигналов термопреобразователей сопротивления 8-канальный |
|
KM233A |
Модуль ввода сигналов термопар и напряжения мВ 8-канальный |
|
KM233B |
Модуль ввода сигналов термопар и напряжения мВ 16-канальный |
|
KM236A |
Модуль аналогового вывода 6-канальный |
|
KM236C |
Модуль аналогового вывода 8-канальный с HART протоколом |
|
KM236D |
Модуль аналогового вывода 8-канальный |
|
KM236B |
Модуль аналогового вывода 4-канальный с HART протоколом |
|
KM236E |
Модуль аналогового вывода 16-канальный |
|
KM237A |
Модуль ввода импульсных сигналов 4-канальный |
|
KM234A |
Модуль дискретного ввода 16-канальный |
|
KM234B |
Модуль дискретного ввода 32-канальный |
|
KM235B |
Модуль дискретного вывода 16-канальный |
Заводской номер комплексов в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр и разделенного тире, наносится на идентификационную табличку методом печати.
Идентификационная табличка располагается на верхней части передней двери стоек.
Место нанесения знака поверки не предусмотрено.

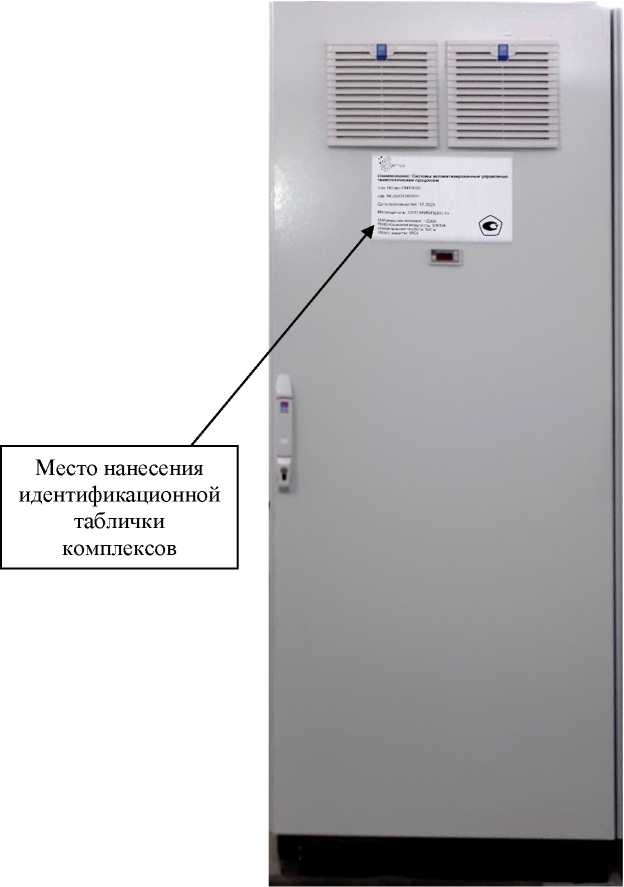

Общий вид стойки комплексов с указанием мест нанесения идентификационной таблички приведен на рисунке 1.

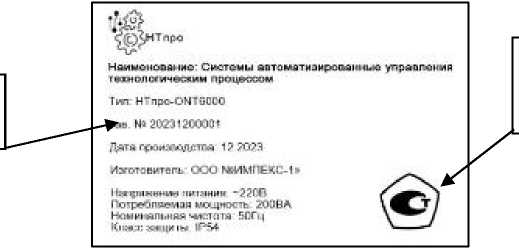

Идентификационная табличка с указанием мест нанесения знака утверждения типа и заводского номера представлена на рисунке 2.
Пломбировка комплексов не предусмотрена. Для защиты измерительных компонентов комплексов предусмотрено закрытие дверей стоек на ключ.

Идентификационные номера функциональных модулей из состава комплексов в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр и разделенного тире расположены на боковой поверхности функциональных модулей и перечислены в паспорте на комплексы.
Рисунок 1 - Общий вид стойки комплексов
Место нанесения
заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Идентификационная табличка комплексов
Таблица 7 -
|
Наименование |
Обозначение |
Количество |
|
Система автоматизированная управления технологическим процессом НТпро-ОNT6000 |
- |
1 шт. |
|
Паспорт |
НТПР.424359.002 ПС |
1 экз. |
|
Руководство по эксплуатации |
НТПР.424359.002 РЭ |
1 экз. |
|
Примечание - Комплектность модулей, поставляемых к экземпляру комплекса, указывается в паспорте. | ||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Модуль аналогового ввода 8-канальный КМ231А | |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 0 до 20 |
|
Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности силы постоянного электрического тока, % |
±0,004 |
|
Модуль аналогового ввода 8-канальный с HART протоколом KM231D | |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 0 до 20 |
|
Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности силы постоянного электрического тока, % |
±0,004 |
|
Диапазон измерений постоянного электрического напряжения, В |
от 0 до 10 |
|
Пределы допускаемой основной приведенной погрешности измерений постоянного электрического напряжения, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности постоянного электрического напряжения, % |
±0,004 |
|
Модуль аналогового ввода 16-канальный KM231H | |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 0 до 20 |
|
Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности силы постоянного электрического тока, % |
±0,004 |
|
Модуль аналогового ввода 16-канальный с HART протоколом KM231J | |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 0 до 20 |
|
Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности силы постоянного электрического тока, % |
±0,004 |
|
Модуль ввода сигналов термопреобразователей сопротивления 8-канальный KM232A | |
|
Диапазон измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления по ГОСТ 6651-2009, °C
|
от -200 до +630 от -200 до +630 от -60 до +180 от -50 до +150 от -50 до +150 |
|
Пределы допускаемой основной приведенной погрешности измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления по ГОСТ 6651-2009, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления по ГОСТ 6651-2009, % |
±0,004 |
Продолжение таблицы 4
|
1 |
2 |
|
Модуль ввода сигналов термопар и напряжения мВ 8-канальный KM233A | |
|
Диапазон измерений постоянного электрического напряжения, мВ |
от -100 до 100 |
|
Пределы допускаемой основной приведенной погрешности измерений постоянного электрического напряжения, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений постоянного электрического напряжения, % |
±0,004 |
|
Модуль ввода сигналов термопар и напряжения мВ 16-канальный KM233B | |
|
Диапазон измерений постоянного электрического напряжения, мВ |
от -100 до 100 |
|
Пределы допускаемой основной приведенной погрешности измерений постоянного электрического напряжения, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений постоянного электрического напряжения, % |
±0,004 |
|
Модуль аналогового вывода 6-канальный KM236А | |
|
Диапазон воспроизведения силы постоянного электрического тока, мА |
от 0 до 20 |
|
Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного электрического тока, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности воспроизведения силы постоянного электрического тока, % |
±0,004 |
|
Модуль аналогового вывода 4-канальный с HART протоколом KM236B | |
|
Диапазон воспроизведения силы постоянного электрического тока, мА |
от 0 до 20 |
|
Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного электрического тока, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности воспроизведения силы постоянного электрического тока, % |
±0,004 |
|
Модуль аналогового вывода 8-канальный с HART протоколом KM236C | |
|
Диапазон воспроизведения силы постоянного электрического тока, мА |
от 0 до 20 |
|
Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного электрического тока, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности воспроизведения силы постоянного электрического тока, % |
±0,004 |
|
Модуль аналогового вывода 8-канальный KM236D | |
|
Диапазон воспроизведения силы постоянного электрического тока, мА |
от 0 до 20 |
|
Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного электрического тока, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности воспроизведения силы постоянного электрического тока, % |
±0,004 |
|
Модуль аналогового вывода 16-канальный KM236E | |
|
Диапазон воспроизведения силы постоянного электрического тока, мА |
от 0 до 20 |
|
Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного электрического тока, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности воспроизведения силы постоянного электрического тока, % |
±0,004 |
Продолжение таблицы 4
|
1 |
2 |
|
Модуль ввода импульсных сигналов 4-канальный KM237A | |
|
Диапазон измерений частоты, Гц |
от 1 до 25 000 |
|
Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 1 до 10000 Гц, Гц |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне свыше 10000 до 25000 Гц, Гц |
±3 |
|
Примечания:
| |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Г ц |
50 |
|
Потребляемая мощность стойки, В^А, не более |
200 |
|
Нормальные условия измерений: | |
|
- температура окружающей среды, °C |
от +15 до +25 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, C |
от -20 до +70 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,0 |
|
Габаритные размеры стойки, мм, не более: | |
|
- ширина |
800 |
|
- высота |
2200 |
|
- глубина |
800 |
|
Масса одной стойки, кг, не более |
300 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
300000 |
|
Срок службы, лет |
15 |
