Номер по Госреестру СИ: 95222-25
95222-25 Комплексы программно-технические
(ТИТАН КОНТРОЛ 1000)
Назначение средства измерений:
Комплексы программно-технические ТИТАН КОНТРОЛ 1000 (далее по тексту -комплексы) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, измерений сигналов от термометров сопротивлений (ТС) и воспроизведения сигналов силы постоянного электрического тока и постоянного электрического напряжения.
Внешний вид.
Комплексы программно-технические
Рисунок № 1
Внешний вид.
Комплексы программно-технические
Рисунок № 2
Внешний вид.
Комплексы программно-технические
Рисунок № 3
Внешний вид.
Комплексы программно-технические
Рисунок № 4
Внешний вид.
Комплексы программно-технические
Рисунок № 5
Внешний вид.
Комплексы программно-технические
Рисунок № 6
Внешний вид.
Комплексы программно-технические
Рисунок № 7
Внешний вид.
Комплексы программно-технические
Рисунок № 8
Внешний вид.
Комплексы программно-технические
Рисунок № 9
Общие сведения
Дата публикации - 18.04.2025
Срок свидетельства - 16.04.2030
Номер записи - 196997
ID в реестре СИ - 1425098
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ГК МФМК" (ООО "ГК МФМК")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№747 от 2025.04.16 Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Комплексы программно-технические (ТИТАН КОНТРОЛ 1000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ГК МФМК" (ООО "ГК МФМК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95222-25 16.04.2030 |
Комплексы программно-технические, ТИТАН КОНТРОЛ 1000 Общество с ограниченной ответственностью "ГК МФМК" (ООО "ГК МФМК") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Комплексы программно-технические (ТИТАН КОНТРОЛ 1000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплексы программно-технические (ТИТАН КОНТРОЛ 1000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.
Встроенным ПО комплексов является метрологически значимым. К встроенному ПО комплексов относятся ПО вычислительных модулей и модулей ввода/вывода аналоговых сигналов, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается в процессе производственного цикла и не подлежит изменению на протяжении всего срока эксплуатации. Встроенное ПО выполняет функции преобразования электрических сигналов, последующую обработку и передачу в цифровой форме на вышестоящие уровни автоматизированных систем.
Внешнее ПО включает в себя набор инструментальных и исполнительных программных модулей. Все программные модули, входящие в состав внешнего ПО, не являются метрологически значимыми и не дают доступ к внутренним программным микрокодам модулей ввода/вывода. В качестве внешнего ПО комплексов может быть использован веб-интерфейс, отображающий состояние каналов и версию встроенного ПО.
Команды и данные, переданные через интерфейсы связи, не оказывают влияние на достоверность результатов измерений. Метрологические характеристики комплексов нормированы с учетом влияния всех компонентов ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | |||||
|
Идентификационное наименование ПО |
N1AIT02 |
N1AI208 |
N1AI308 |
N1AO104 |
N1AO204 |
N1CP104 |
|
Номер версии (идентификационный номер) ПО |
65536 |
65536 |
65537 |
65536 |
65536 |
65556 |
|
Цифровой идентификатор ПО |
- | |||||
|
Примечание - Идентификационное наименование ПО соответствует обозначениям модулей ввода/вывода. | ||||||
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку комплексов типографским способом согласно схеме, указанной на рисунке 1, и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.2.3 «Описание работы модулей» руководства по эксплуатации МФРУ.424257.001.РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 26.51.70-001-91461439-2024 Комплекс программно-технический
«ТИТАН КОНТРОЛ 1000». Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ГК МФМК» (ООО «ГК МФМК»)
ИНН 7725721179
Юридический адрес: 125476, г. Москва, вн.тер.г. Муниципальный округ Южное Тушино, ул. Василия Петушкова, д. 3, эт./помещ. 3/1, ком. 3/6
Изготовитель
Общество с ограниченной ответственностью «ГК МФМК» (ООО «ГК МФМК»)ИНН 7725721179
Юридический адрес: 125476, г. Москва, вн.тер.г. Муниципальный округ Южное
Тушино, ул. Василия Петушкова, д. 3, эт./помещ. 3/1, ком. 3/6
Адрес места осуществления деятельности: 115201, г. Москва, ул. Котляковская, д. 3
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия комплексов заключается в использовании аналого-цифрового и цифро-аналогового преобразования входных/выходных сигналов. Аналоговые сигналы от первичных преобразователей поступают на входы модулей ввода, где они преобразуются в цифровые сигналы и передаются на контроллеры для выработки управляющих воздействий. Обработанные управляющие цифровые сигналы контроллера поступают на входы модулей вывода для передачи на управляющие устройства, а также на автоматизированные рабочие места (АРМ) (не входят в состав комплексов), на которых отображаются и регистрируются значения измеряемых параметров технологических процессов и управляющих сигналов.
Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству функциональных модулей, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя. Максимальное количество вычислительных модулей в комплексах - 1. Комплексы ограничены 1024-мя измерительными каналами аналоговых сигналов. Состав комплексов и идентификационные данные функциональных модулей (обозначение и серийный номер) указываются в паспорте на комплексы.
Для связи с компонентами, периферийными устройствами, датчиками комплексы имеют встроенную поддержку следующих сетевых протоколов и технологий: Ethernet, RS-485, USB, HDMI, MODBUS TCP, MODBUS RTU, SNMP, MQTT, FTP, HTTP, HTTPS, DHCP, NTP, OPC UA, BACNET IP.
Комплексы изготавливаются в единой модификации ТИТАН КОНТРОЛ 1000.
В общем случае комплексы включают в себя следующие компоненты:
-
- многоканальные модули ввода/вывода, выполняющие прием и преобразование входных/выходных аналоговых и дискретных сигналов;
-
- вычислительный модуль (программируемый контроллер), осуществляющий обработку измерительной информации, полученной от модулей ввода/вывода, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования, отображения результатов измерений на оборудовании верхнего уровня (инженерных или рабочих операторских станциях на базе ПК);
-
- модуль источника питания постоянного тока 24 В (МИП);
- сетевое оборудование (модуль интерфейсный-сетевой и коммуникационный модуль). Перечень вычислительных модулей и модулей ввода/вывода комплексов приведен в таблице 1.
Таблица 1 -Вычислительные модули и модули ввода/вывода комплексов
|
Наименование модуля |
Обозначение |
|
Вычислительный модуль |
N1CP104 |
|
Модуль аналогового ввода сигналов термосопротивления PT100 или PT1000 |
N1AIT02 |
|
Модуль аналогового ввода сигналов напряжения |
N1AI208 |
|
Модуль аналогового ввода токовых сигналов |
N1AI308 |
|
Модуль аналогового вывода токовых сигналов |
N1AO104 |
|
Модуль аналогового вывода сигналов напряжения |
N1AO204 |
Заводской номер комплексов, идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится типографским способом на маркировочную табличку, расположенную на левой боковой стороне корпуса вычислительного модуля.
Серийные номера вычислительных модулей и модулей ввода/вывода из состава комплексов наносятся методом лазерной гравировки на правую боковую сторону корпуса вычислительных модулей и модулей ввода/вывода.
Нанесение знака поверки на комплексы не предусмотрено.
Пломбирование комплексов не предусмотрено.
Общий вид комплексов с указанием мест нанесения маркировочной таблички, заводского номера и знака утверждения типа комплексов представлен на рисунке 1.
Общий вид вычислительных модулей и модулей ввода/вывода комплексов представлен на рисунке 2.
K002N11123М
Место нанесения заводского номера
ОНТ
Комплекс программно-технический
ТИТАН КОНТРОЛ 1000
Питание; 24 В пост, тока
Интерфейсы: lx Ethernet, 1xRS-485. 2xUSB2.0.
◄--
txHDMI
Производитель: ООО <ГК МФМК» Сделано в России
ip20,-lO .^"С
Место нанесения знака утверждения типа

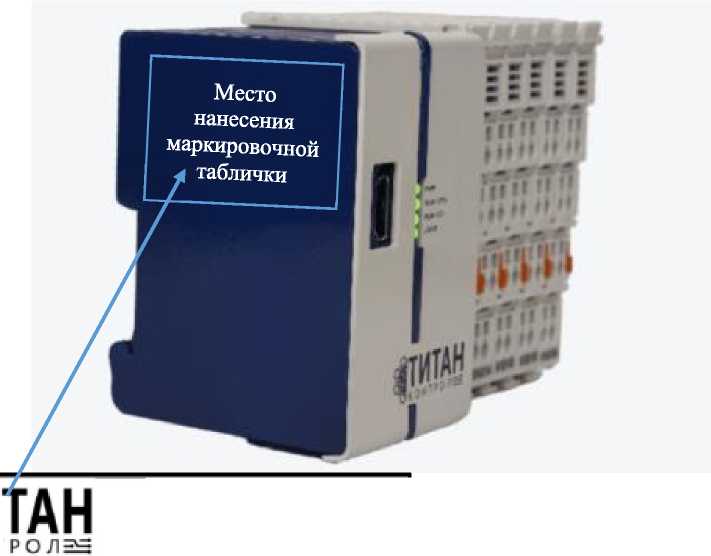

Рисунок 1 - Общий вид комплексов с указанием места нанесения маркировочной таблички, заводского номера и знака утверждения типа комплексов

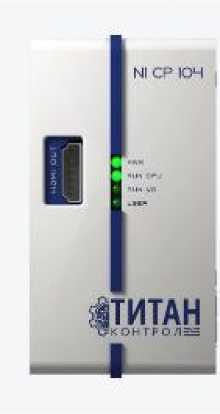

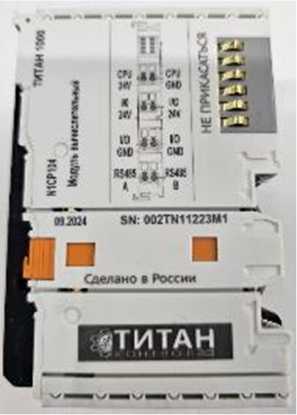

а) N1CP104

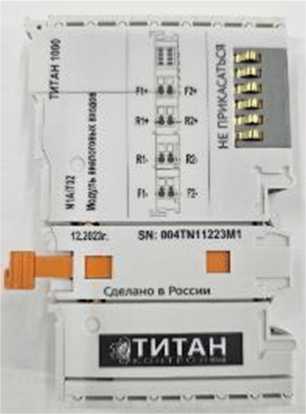

б) N1AIT02

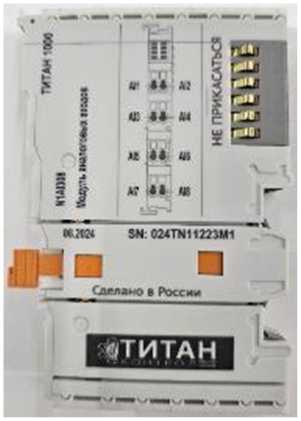

в) N1AI308

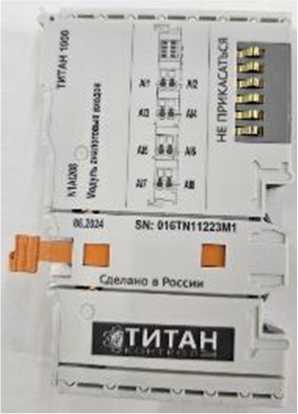

г) N1AI208

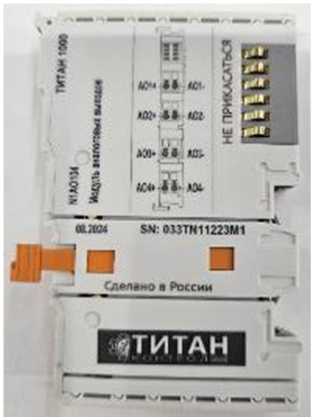

д) N1AO104
Рисунок 2 - Общий вид вычислительных модулей и модулей ввода/вывода комплексов

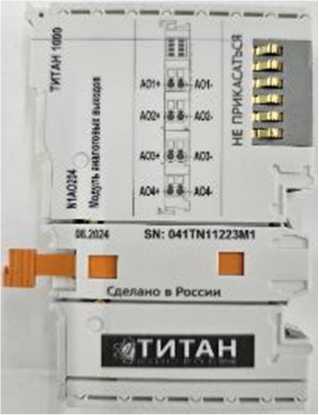

е) N1AO204
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Комплекс программно-технический ТИТАН КОНТРОЛ 1000 |
- |
1 шт. |
|
Паспорт |
МФРУ.424257.001.ПС |
1 экз. |
|
Руководство по эксплуатации |
МФРУ.424257.001.РЭ |
1 экз. |
|
Примечание - Обозначение и количество функциональных модулей в составе комплексов определяется в соответствии с заказом и указывается в паспорте. | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
N1AI308 | |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 0 до 20 |
|
Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного электрического тока, вызванной изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 °C изменения температуры, % |
±0,05 |
|
Дискретность измерений силы постоянного электрического тока, мА |
0,001 |
Продолжение таблицы 3
|
N1AI208 | |
|
Диапазон измерений постоянного электрического напряжения, В |
от 0 до 10 |
|
Пределы допускаемой основной приведенной погрешности измерений постоянного электрического напряжения, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений постоянного электрического напряжения, вызванной изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 °C изменения температуры, % |
±0,05 |
|
Дискретность измерений постоянного электрического напряжения, В |
0,001 |
|
N1AIT02 | |
|
Диапазон измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления PT100 и PT1000 (а=0,00385 °C’1) по ГОСТ 6651-2009, C |
от -200 до +650 |
|
Пределы допускаемой основной приведенной погрешности измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления PT100 (а=0,00385 °C“i) по ГОСТ 6651-2009 при четырёхпроводном подключении, % |
±1 |
|
Пределы допускаемой основной приведенной погрешности измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления PT1000 (а=0,00385 °C“i) по ГОСТ 6651-2009 при четырёхпроводном подключении, % |
±1,2 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления PT100 и PT1000 (а=0,00385 °C“i) по ГОСТ 6651-2009 при четырёхпроводном подключении, вызванной изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 °C изменения температуры % |
±0,05 |
|
Дискретность измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления PT100 и PT1000 (а=0,00385 oC’i) по ГОСТ 6651-2009, °C |
0,1 |
|
N1AO104 | |
|
Диапазон воспроизведения силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного электрического тока, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности воспроизведения силы постоянного электрического тока, вызванной изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 C изменения температуры, % |
±0,05 |
|
Дискретность воспроизведения силы постоянного электрического тока, мА |
0,001 |
Продолжение таблицы 3
|
N1AO204 | |
|
Диапазон воспроизведения постоянного электрического напряжения, В |
от 0 до 10 |
|
Пределы допускаемой основной приведенной погрешности воспроизведения постоянного электрического напряжения, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности воспроизведения постоянного электрического напряжения, вызванной изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 °C изменения температуры, % |
±0,05 |
|
Дискретность воспроизведения постоянного электрического напряжения, В |
0,001 |
|
Примечания:
| |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 20,4 до 28,8 |
|
Потребляемая мощность, Вт, не более |
250 |
|
Нормальные условия измерений:
|
от +20 до +30 от 30 до 80 |
|
Условия эксплуатации:
|
от -10 до +60 95 от 84,0 до 106,7 |
|
Габаритные размеры (Ш*В*Г), мм, не более
|
70x70x101 15x70x101 |
|
Масса, кг, не более
|
0,3 0,06 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
1000000 |
|
Средний срок службы, лет |
15 |
