Номер по Госреестру СИ: 95203-25
95203-25 Модули измерений геометрических параметров контактного провода лазерные
(ИЗНОС)
Назначение средства измерений:
Модули измерений геометрических параметров контактного провода лазерные ИЗНОС (далее - модули измерений) предназначены для бесконтактного измерения остаточной высоты контактного провода (далее - КП), для формирования изображения для системы видеоконтроля состояния КП и элементов их крепления.

Внешний вид.
Модули измерений геометрических параметров контактного провода лазерные
Рисунок № 1

Внешний вид.
Модули измерений геометрических параметров контактного провода лазерные
Рисунок № 2

Внешний вид.
Модули измерений геометрических параметров контактного провода лазерные
Рисунок № 3
Программное обеспечение
Модули измерений имеют в своем составе ПО, идентификационные данные которого указаны в таблице 1.
ПО состоит из программы записи и программы анализа и выполняет следующие функции:
-
- управление режимами работы модулей измерений;
-
- сохранение пользовательских конфигураций;
-
- контроль работоспособности модулей измерений при включении;
-
- сохранение результатов измерений.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение программы записи |
Значение программы анализа |
|
Идентификационное наименование ПО |
MSD IZNOS.exe |
MSD IZNOS ANALYZE.exe |
|
Номер версии (идентификационный номер) ПО1) |
5.1.0.0 |
3.7.4.8 |
|
Цифровой идентификатор ПО |
- |
- |
|
1) Номер версии (идентификационный номер) ПО не ниже указанного. | ||
Защита ПО модулей измерений от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Метрологически значимые части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Знак утверждения типа
Знак утверждения типананосится в формуляр и на титульный лист руководства по эксплуатации типографским способом, на маркировочную этикетку, расположенную на боковой поверхности корпуса модуля измерений, методами шелкографии, травления или гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Устройство и работа» документа МСД.313.199-04 РЭ «Модуль измерений геометрических параметров контактного провода лазерный ИЗНОС. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Локальная поверочная схема для средств измерений геометрических параметров контактного провода;
ТУ 26.51.66.190-10-98548988-2024 «Модуль измерений геометрических параметров контактного провода лазерный ИЗНОС. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Мобильные Системы Диагностики Холдинг» (ООО «МСД Холдинг»)
ИНН 7813364688
Юридический адрес: 197348, г. Санкт-Петербург, пр-кт Коломяжский, д. 10, лит. Е, помещ. 34
Телефон: +7 (812) 646-75-21, +7 (812) 646-75-22 Факс: +7 (812) 646-75-19 E-mail: info@msd-spb.ru
Web-сайт: www.msd-spb.ru
Изготовитель
Общество с ограниченной ответственностью «Мобильные Системы Диагностики Холдинг» (ООО «МСД Холдинг»)ИНН 7813364688
Адрес: 197348, г. Санкт-Петербург, пр-кт Коломяжский, д. 10, лит. Е, помещ. 34 Телефон: +7 (812) 646-75-21, +7 (812) 646-75-22 Факс: +7 (812) 646-75-19
E-mail: info@msd-spb.ru
Web-сайт: www.msd-spb.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адреса мест осуществления деятельности:
142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина
Правообладатель
Общество с ограниченной ответственностью «Мобильные Системы Диагностики Холдинг» (ООО «МСД Холдинг»)ИНН 7813364688
Юридический адрес: 197348, г. Санкт-Петербург, пр-кт Коломяжский, д. 10, лит. Е, помещ. 34
Телефон: +7 (812) 646-75-21, +7 (812) 646-75-22 Факс: +7 (812) 646-75-19 E-mail: info@msd-spb.ru
Web-сайт: www.msd-spb.ru
Работа модулей измерений основана на принципе фиксации формы профиля изношенной части КП с последующим вычислением остаточной высоты или остаточной площади сечения КП с помощью специального программного обеспечения (далее - ПО).
Модули измерений состоят из четырех одинаковых блоков электронно-оптических (далее - БЭО), расположенных вдоль поперечной оси модулей измерений.
Каждый БЭО включает в себя два блока управления лазером, два генератора веерного луча, цифровую быстродействующую телевизионную камеру (далее - ЦТВК) и блок питания. Плоскости излучения лазерных излучателей расположены вертикально и вдоль поперечной оси модулей измерений.
Питание всех БЭО осуществляется от источника питания постоянного тока напряжением
24 В. Кроме лазерных излучателей модули измерений содержат импульсный светодиодный осветитель, позволяющий получать изображения КП и поддерживающей арматуры, который питается от источника питания постоянного тока напряжением 48 В.
В ЦТВК осуществляется первичная обработка изображения, подавление мешающих сигналов от фона, выделение линии пересечения веерного луча с поверхностью провода, измерение основных параметров выделенного оптического сигнала и сжатие данных для уменьшения трафика передаваемых данных.
Цвет внешней поверхности модулей измерений может быть представлен в разных вариантах (согласуется с заказчиком при поставке).
Модули измерений позволяют проводить измерения остаточной высоты одновременно для четырех КП.
Модули измерений работают в составе лазерной быстродействующей системы диагностики контактного провода ИЗНОС, используемой в качестве средства контроля обеспечения безопасности железнодорожного движения.
Модули измерений выпускаются под товарным знаком мСЗД, который наносится на маркировочную этикетку методами шелкографии, травления или гравировки.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методами шелкографии, травления, гравировки или ударным способом на маркировочную этикетку, расположенную на боковой панели модуля измерений.
Общий вид модулей измерений с указанием места нанесения маркировочной этикетки представлен на рисунке 1.
Места нанесения знака утверждения типа и заводского номера на маркировочной этикетке указаны на рисунке 2.
Маркировочная этикетка в общем случае содержит:
- товарный знак предприятия-изготовителя;
- наименование и обозначение модуля измерений;
- знак утверждения типа;
- обозначение документа, по которому осуществляется изготовление модуля измерения;
- дата выпуска;
- заводской номер.
Пломбирование модулей измерений осуществляется методом установки на винтах крепления на нижней части корпуса прибора пломбировочных чашек с их последующей заливкой пластилином или мастикой. Указание мест пломбировки от несанкционированного доступа представлено на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.

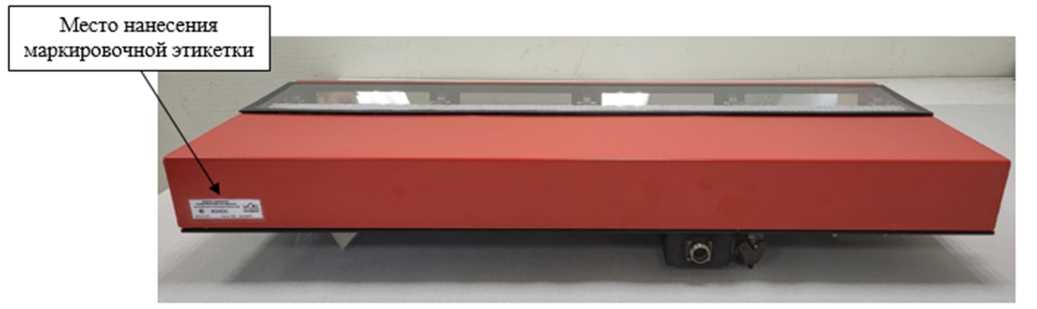

Рисунок 1 - Общий вид модулей измерений с указанием места нанесения маркировочной этикетки
Рисунок 2 - Общий вид маркировочной этикетки с указанием мест нанесения знака утверждения типа и заводского номера
Места для нанесения пломб в виде пломбировочных чашек

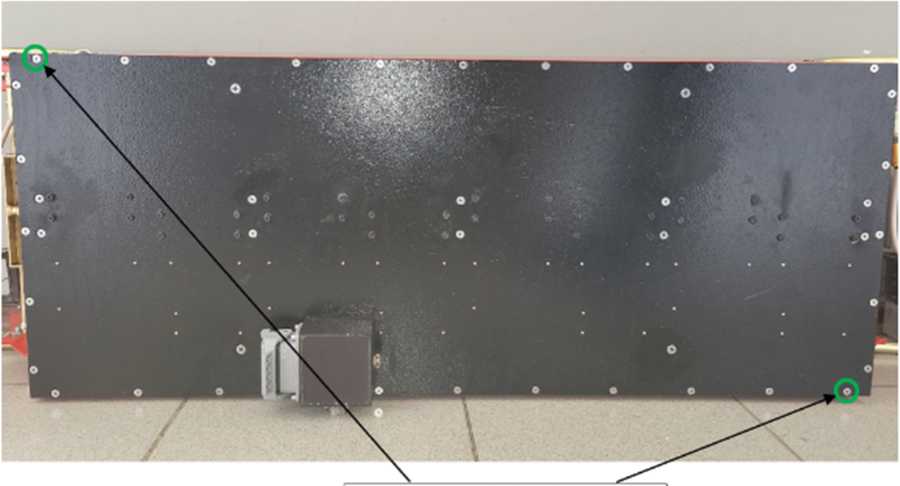

Рисунок 3 - Места нанесения пломб на модули измерений
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Модуль измерений геометрических параметров контактного провода лазерный |
ИЗНОС |
1 шт. |
|
Флэш-накопитель, содержащий:
Модуль ИЗНОС Программа записи Модуль ИЗНОС Программа анализа
метрологически значимые константы: wear.xml camO caml сат2 сатЗ |
RU.MHAC.26.51.66.190-10 RU.MHAC.58.29.29.000-10 |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
|
Приспособление для установки модуля измерений1) |
МЛАС.401749.0013 |
1 шт. |
|
Имитаторы контактных проводов1) |
МФ-85 МЛАС.401734.001, МФ-100 МЛАС.401734.002, МФ-120 МЛАС.401734.003, МФ-150 МЛАС.401734.004 |
1 шт. |
|
Ведомость эксплуатационной документации |
МСД.313.199-04 ВЭ |
1 шт. |
|
Руководство по эксплуатации |
МСД.313.199-04 РЭ |
1 шт. |
|
Формуляр |
МСД.313.199-04 ФО |
1 шт. |
|
Руководство пользователя. Программа записи |
Ки.МЛАС.26.51.66.190-10 34 01 |
1 шт. |
|
Руководство пользователя. Программа анализа |
RU.MЛAC.58.29.29.000-10 34 01 |
1 шт. |
|
1) Поставляется по отдельному заказу. Примечание - При поставке модуля измерений в составе лазерной быстродействующей системы диагностики контактного провода ИЗНОС (далее - система) файлы ПО и файлы данных, содержащие метрологически значимые константы, предварительно устанавливаются на компьютер, входящий в комплект поставки системы. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений остаточной высоты КП, мм |
от 7,0 до 14,5 |
|
Пределы допускаемой абсолютной погрешности измерений остаточной высоты КП, мм |
±0,3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Положение КП по высоте относительно поверхности измерительного полоза токоприемника, мм |
от 0 до 20 |
|
Отклонение положения КП по горизонтали относительно продольной оси модуля измерений, мм |
±500 |
|
Сопротивление изоляции электрических цепей модуля измерений относительно корпуса, МОм, не менее |
0,5 |
|
Класс лазера по ГОСТ 31581-2012 |
3А |
|
Длина волны лазера, нм |
805 |
|
Мощность, мВт, не более |
100 |
|
Параметры электрического питания: | |
|
- напряжение источника питания постоянного тока, В |
24; 48 |
|
- потребляемый ток по каналу 48 В, А, не более |
1,2 |
|
- потребляемый ток по каналу 24 В, А, не более |
10,8 |
|
Степень защиты по ГОСТ 14254-2015 |
IP65 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
1000 |
|
- ширина |
400 |
|
- высота |
160 |
|
Масса, кг, не более |
22 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °C |
от -10 до +40 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
19000 |
